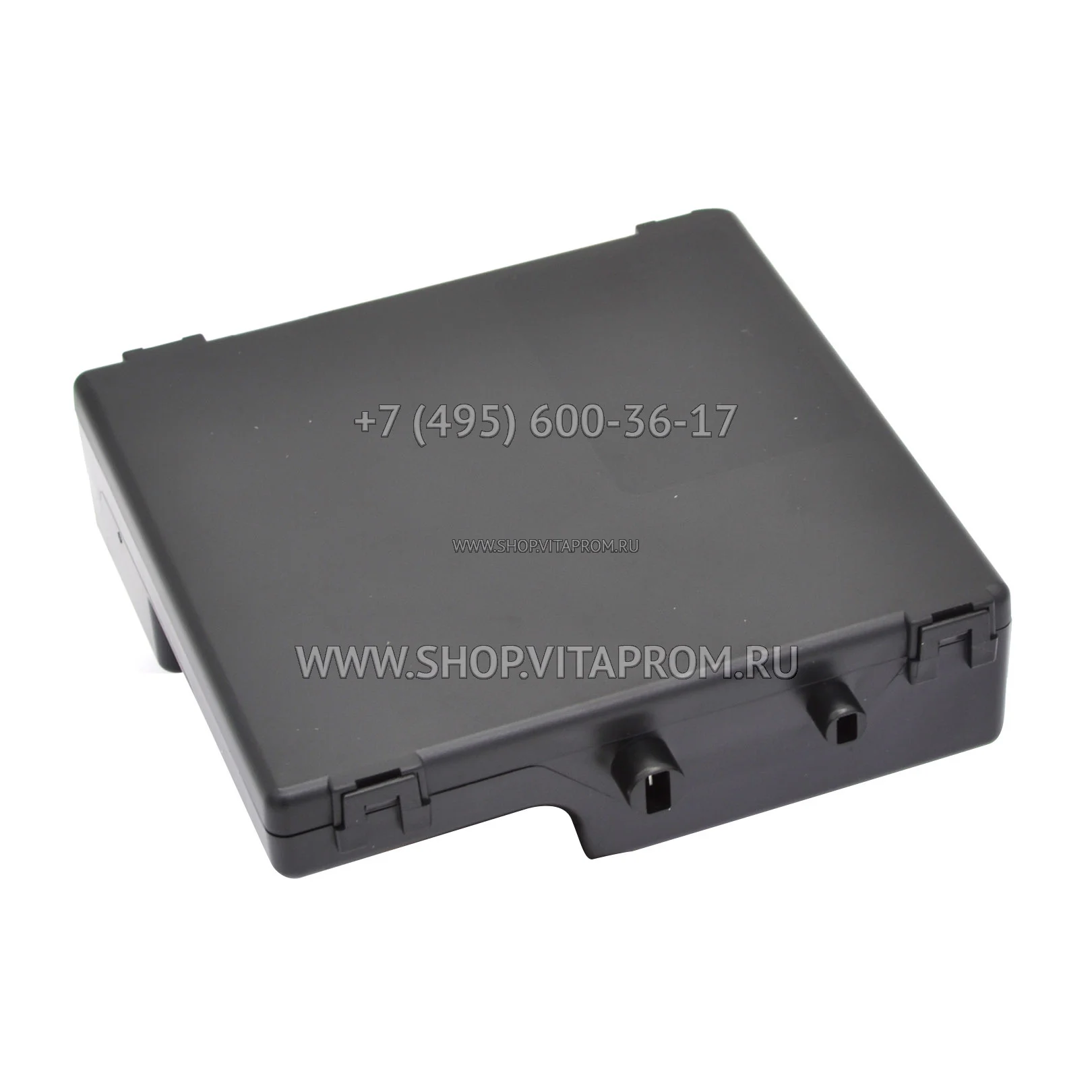

Менеджер горения Honeywell S4565BF1153U

Инновационная система совместного регулирования и зажигания (CVI) была разработана для оптимизации работы газовых котлов, калориферов и водонагревателей, которые оснащены автоматической системой зажигания. Она базируется на автоматах розжига Ханивел S4565BF1153U, совместно функционирующих с газовыми регуляторами из серии VK41…, что обеспечивает высокий уровень надежности и безопасности даже в критических ситуациях.

Главные характеристики блока контроля ионизации Resideo S4565BF 1153U включают:

1. Безопасное Зажигание: CVI обеспечивает надежное зажигание и эффективный контроль пламени на основной горелке отопительного оборудования, что существенно снижает риск возгорания и нештатных ситуаций.

2. Гибкость Настроек: Эта система позволяет настраивать процесс зажигания, а также контролировать пламя и регулировать поток газа как для основной, так и для пилотной горелки, обеспечивая оптимальную эффективность и стабильность работы оборудования.

Блок управления и регулирования Honeywell S4565 BF 1153U предлагает различные вариации, предназначенные для разных систем зажигания:

— Искровое Зажигание Горелки (DBI): Эти варианты регуляторов обеспечивают безопасное время зажигания, что особенно важно для систем с искровым зажиганием горелки.

— Зажигание Пилотной Горелки (IP): Для систем с зажиганием пилотной горелки, регуляторы с суффиксом BF указывают на атмосферную систему, розжиг пилотной горелкой, таймер безопасного времени розжига.

Эти контроллеры котла Honeywell S4565BF1153B с напряжением 220/240 В~ могут быть просто подключены к электрической цепи газового регулятора серии VK41…, но следует учесть, что они не воздействуют на пламя напрямую. Они обладают выдающимися характеристиками и надежностью, а также доступны в различных модификациях, соответствующих различным системам зажигания.

Общие замечания

• Применение: (D) BI или (I) P I
• Тип корпуса: (N) ew или (O) ld N
• Корпус: (S) tandard или (F)lame retarding / IPX4 F / —
• Электромагнитный фильтр      —
• Диапазон температур окружающей среды -15…60 °C
• Влажность 90% R.H. (при 40°C) без образования конденсата

Электрические характеристики

• Напряжение питания, потребляемая мощность 220/230 в… 240 В переменного тока; 50 Гц; не более 4 ВА
• Газовые клапаны, предназначенные для серии VK4100
• Вентилятор 220/230 … 240 В переменного тока; 50 Гц, не более 1 А

Электрическое соединение

• Многогранный соединитель molex 3003, подходит для разъема molex 3001
• Искра высокого напряжения и заземление 2,8 x 0,5 мм лопаточная клемма
• Пламегасительный стержень 4,8 x 0,8 мм с лопаточной клеммой

Синхронизация

• Время самопроверки 1,5 с
• Время ожидания 0 с
• Время предварительной продувки — с
• Безопасное время 55 с
• Увеличенное время искрения 6 с
• Время стабилизации 6 с

Блокировка/сброс/сигнализация

• Блокировка: (N) на энергонезависимой или (V) на нестабильной N
• Отключение без доступа воздуха                        —
• Сброс и сигнализация тревоги (I) ntegral или (R) emote R/I
• Постоянная сигнализация тревоги (макс.1 мА) Y

Зажигание

• Зажигание: для (G) кругового, (Cl) замкнутого контура, (переменного тока) или (постоянного тока) G
• Воспламенение и тушение пламенем: (S) отдельные или (C) комбинированные S
• Датчик пламени: (P) фазовый или фазово-(N) вертикальный —
• Мощность пламени: (S) PDT, (D) PDT или (Op) для       —
• Частота искры 6 Гц
• Минимальное напряжение открытой искры 15 кВ

Общие положения

1. Все функции защиты управления горелкой объединены в надежную систему.
2. Особое внимание уделяется оптимальным решениям для систем с искровым розжигом горелки (DBI) и систем с пилотной горелкой (IP) для розжига основной горелки.
3. Газовый регулятор и регулятор розжига разработаны с использованием проверенных временем принципов.
4. Установка регулятора розжига на газовом регуляторе упрощена благодаря разъему, предусмотренному на верхней части регулятора.
5. Можно устанавливать регулятор в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

Сброс блокировки

Менеджеры горения Honeywell S4565BF 1153 можно сбросить, нажав собственную или внешнюю кнопку сброса. Если первая попытка не увенчается успехом, следует подождать не менее 15 секунд перед повторной попыткой.

Стандарты

Автомат розжига разработан в соответствии с европейскими стандартами:

— EN 298: Системы автоматического управления газовыми горелками.

— EN 60730-1: Автоматические электрические управляющие устройства бытового и аналогичного назначения.

Что касается электробезопасности, контроллер управления горением S4565BF1153 может использоваться в установках, соответствующих требованиям по электробезопасности для бытовых электроприборов, определенным серией европейских стандартов EN 60335.
