Приводы Honeywell Modutrol IV Series 90 предназначены для пропорционального управления воздушными заслонками и клапанами в системах отопления, вентиляции и автоматизации. Серия 90 от Honeywell включает модели с возвратной пружиной и без неё, рассчитанные на точное позиционирование с использованием 135-омного потенциометра или электронного сигнала.
Назначение и ключевые особенности
- Управление заслонками и клапанами с помощью пропорционального сигнала (Series 90)
- Совместимость с контроллерами Honeywell и системами HVAC
- Номинальный ход: 90° или 160°, регулируемый в полевых условиях
- Поддержка моделей с обратной связью по положению и вспомогательными переключателями
- Встроенная коробка соединений с защитой NEMA 3
- Литой алюминиевый корпус и маслонаполненный редуктор
Технические характеристики
- Сигнал управления: Series 90 (135 Ом или электронный)
- Крутящий момент: от 25 до 300 фунт-дюймов
- Время поворота: от 30 до 120 секунд
- Температура эксплуатации: от -40 до +66 °C
- Типы приводов: с возвратной пружиной (NC/NO) и без
- Питание: 24 В переменного тока, варианты с внутренним трансформатором
- Клеммы: быстросъёмные с возможностью замены на винтовые
Функциональность и конфигурация
- Регулируемый ход от 90° до 160° с помощью кулачков и потенциометра
- Один или два вспомогательных переключателя (встроенные или устанавливаемые)
- Встроенный потенциометр обратной связи (опционально)

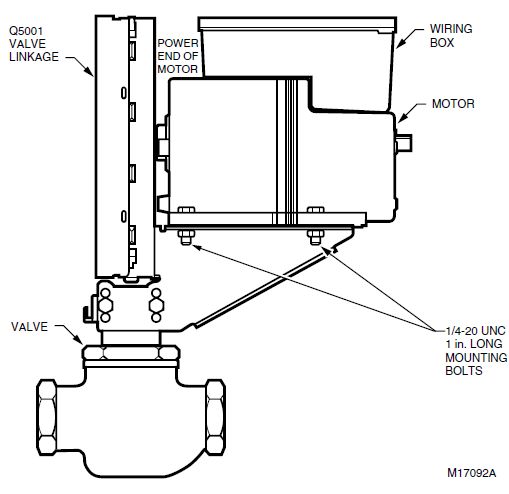

- Работа с валами и звеньями: Q605, Q5001, Q100 и др.
- Варианты с двойным валом, усиленным моментом и взрывозащищённым корпусом
Монтаж и проверка
- Монтаж с горизонтальным расположением вала
- Поддержка наклонного и вертикального крепления с комплектом герметизации
- Точная настройка вспомогательных переключателей с шагом 1° или 10°
- Работа в паре с потенциометрами Q181, Q209 и модулями Q7230A, Q7630A
Преимущества приводов Honeywell Modutrol Series 90
- Широкий выбор по усилию, типу сигнала и конструкции
- Универсальность при модернизации и замене старых моделей
- Совместимость с системами безопасности и автоматизации
- Надёжность и стойкость к перепадам температуры и нагрузкам
- Соответствие стандартам UL, CSA и CE (с комплектом 4074EZE)
В каталоге Vitaprom представлены все модели приводов Honeywell Modutrol IV Series 90 и совместимые аксессуары. Также вы можете выбрать электроприводы пропорционального управления от других производителей.
