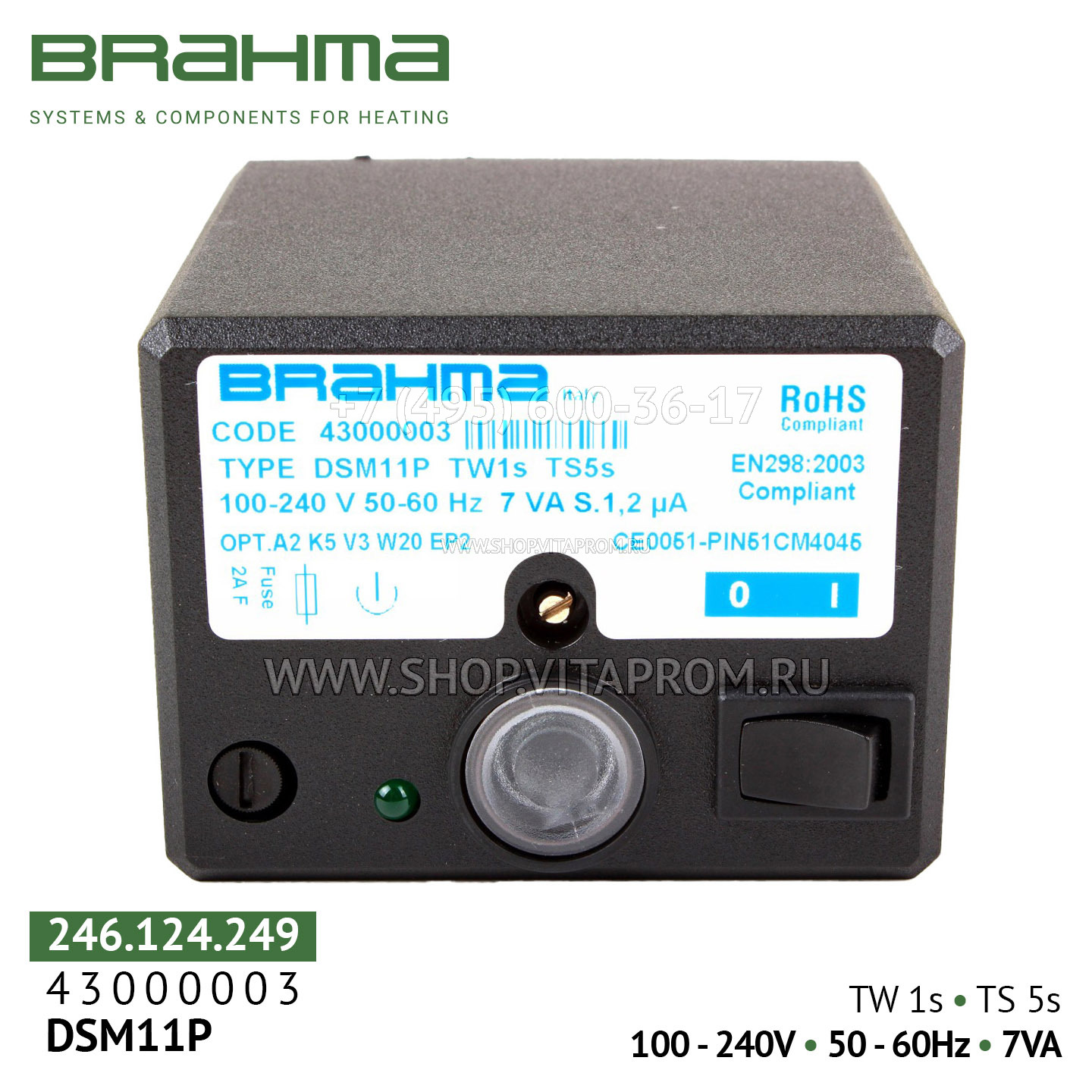

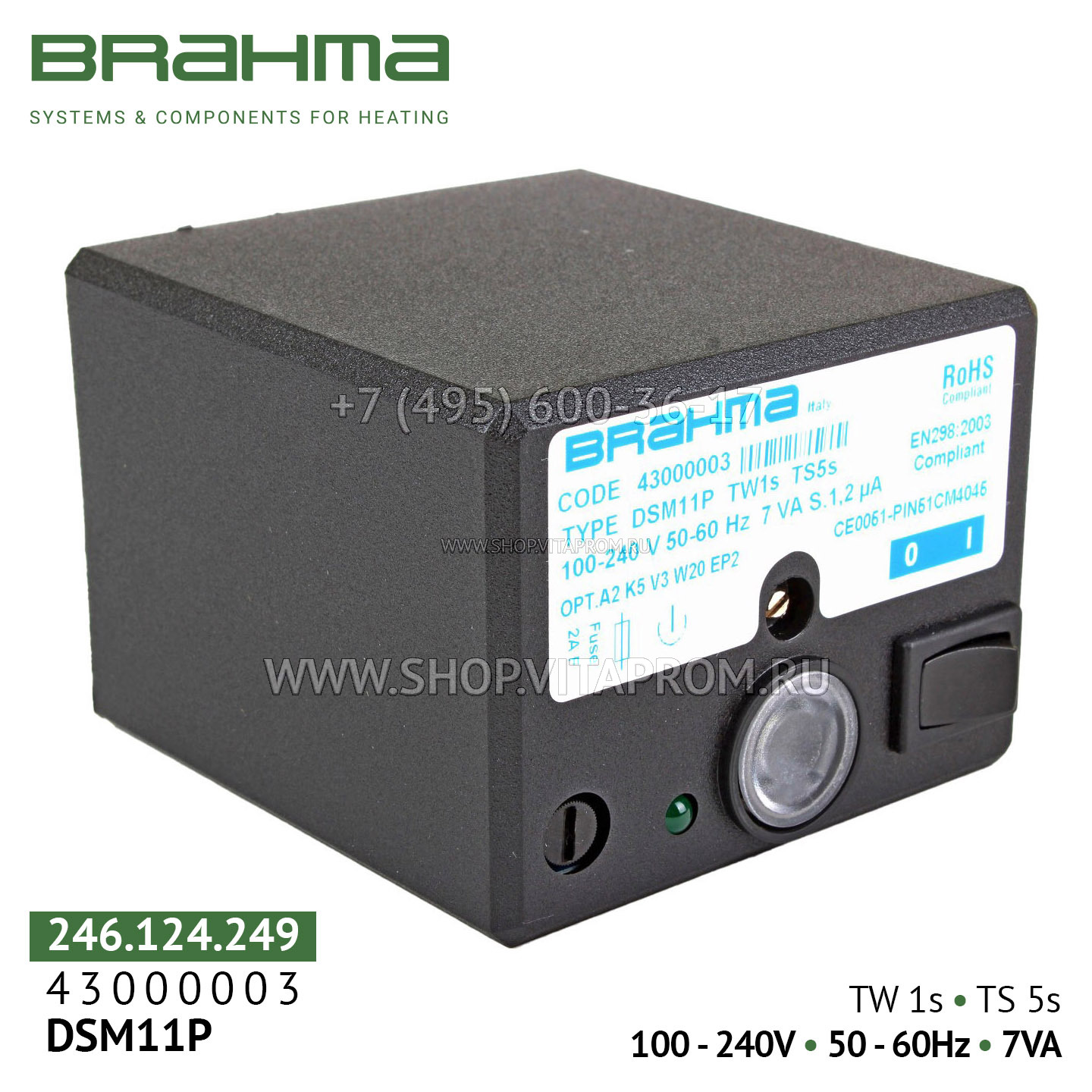

Блок управления горением Brahma DSM11P, 43000003

Brahma DSM11P (арт. 43000003 / 246.124.249) — современное и надёжное решение для автоматизации процесса горения в промышленных газовых установках. Он полностью контролирует работу горелки — от розжига до безопасного отключения.

Назначение и область применения
Устройство Brahma DSM11P специально разработано для работы с двухступенчатыми атмосферными газовыми горелками. Оно управляет горелками, оснащёнными одним электродом для розжига и контроля пламени, а также работает с горелками, где эти функции разделены.

Этот «топочный автомат» подходит для:
Промышленных и бытовых отопительных котлов;
Теплогенераторов и тепловых пушек;
Другого газопотребляющего оборудования с постоянным рабочим циклом.

Основные функции и особенности
Полная автоматизация процесса горения: Контроллер Brahma DSM11P управляет всеми этапами работы горелки, начиная от предварительной вентиляции и заканчивая аварийным отключением. Всё, что требуется от оператора, — это при необходимости сбросить блокировку.

Мгновенная реакция на потерю пламени: Безопасность — ключевой приоритет. В случае угасания пламени контроллер реагирует менее чем за 1 секунду, мгновенно отключая подачу газа.

Высокий класс безопасности и ручной сброс: При любой нештатной ситуации (сбой розжига, отсутствие пламени) устройство переходит в режим блокировки, которую можно сбросить только вручную, нажатием кнопки на корпусе. Это исключает риск самопроизвольного запуска и соответствует высшим стандартам безопасности.

Самодиагностика и гибкие настройки: Контроллер обладает функциями самодиагностики и допускает программирование рабочих циклов, что позволяет адаптировать его под конкретные требования горелки.

Встроенный трансформатор розжига: Устройство оснащено встроенным высоковольтным трансформатором, что упрощает монтаж и избавляет от необходимости покупать отдельный блок розжига.

Защита от скачков напряжения и перегрева: Благодаря прочному пластиковому корпусу и встроенным механизмам защиты, устройство надёжно работает даже в сложных производственных условиях.

LED-индикация: Для упрощения диагностики на корпусе предусмотрен многоцветный светодиодный индикатор, отображающий текущее состояние и коды ошибок.

Соответствие строгим стандартам: Устройство имеет сертификацию CE и полностью соответствует европейским стандартам безопасности для систем управления горелками EN 298:2012.

Технические характеристики
Параметр Значение
Модель Brahma DSM11P
Артикул (SKU) 43000003, 246.124.249
Тип горелки Двухступенчатая, атмосферная, газовая
Режим работы Прерывистый (циклический)
Напряжение питания 100-240 В AC, 50/60 Гц
Потребляемая мощность 7 ВА при 230 В AC
Время предварительной вентиляции (TP) 1 секунда (настраивается 1…120 с)
Предохранительное время (TS) 5 секунд (настраивается 3…120 с)
Время ожидания (TW) 10 секунд (настраивается)
Минимальный ток ионизации 1.2 мкА
Время реакции на потерю пламени 250 000 операций
Совместимость и замена
Аналоги: Полным аналогом является артикул 246.124.249.

Аксессуары: Для подключения необходим отдельно приобретаемый цоколь типа Microflat (NG). Это обеспечивает более надёжное и удобное подключение.

Установка и эксплуатация
Монтаж: Устройство может устанавливаться в любом положении. Из-за класса защиты IP00 (или IP40 с цоколем) блок должен размещаться в сухом, чистом помещении или в защитном шкафу управления. Устанавливать прибор следует вдали от источников воды и прямых солнечных лучей.

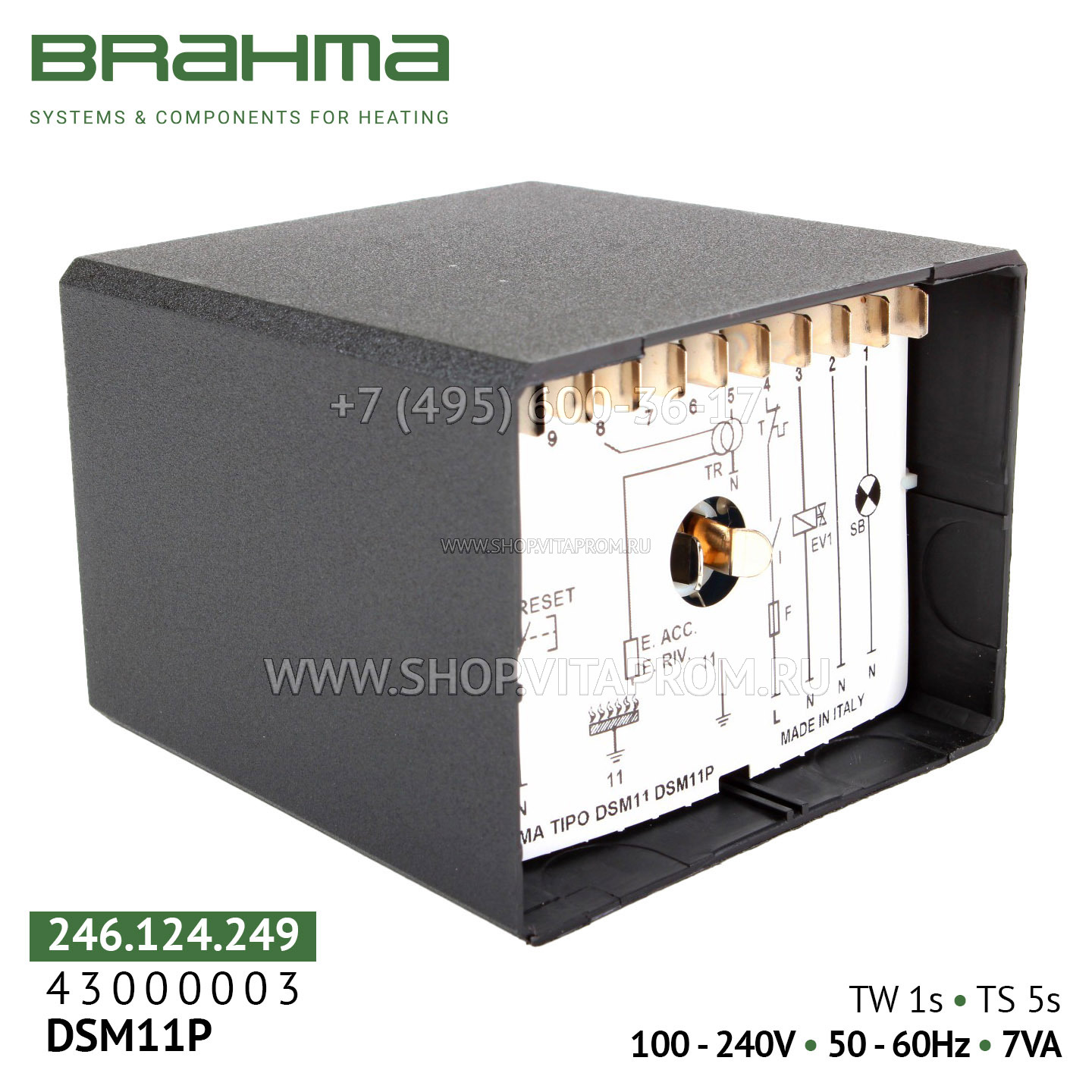

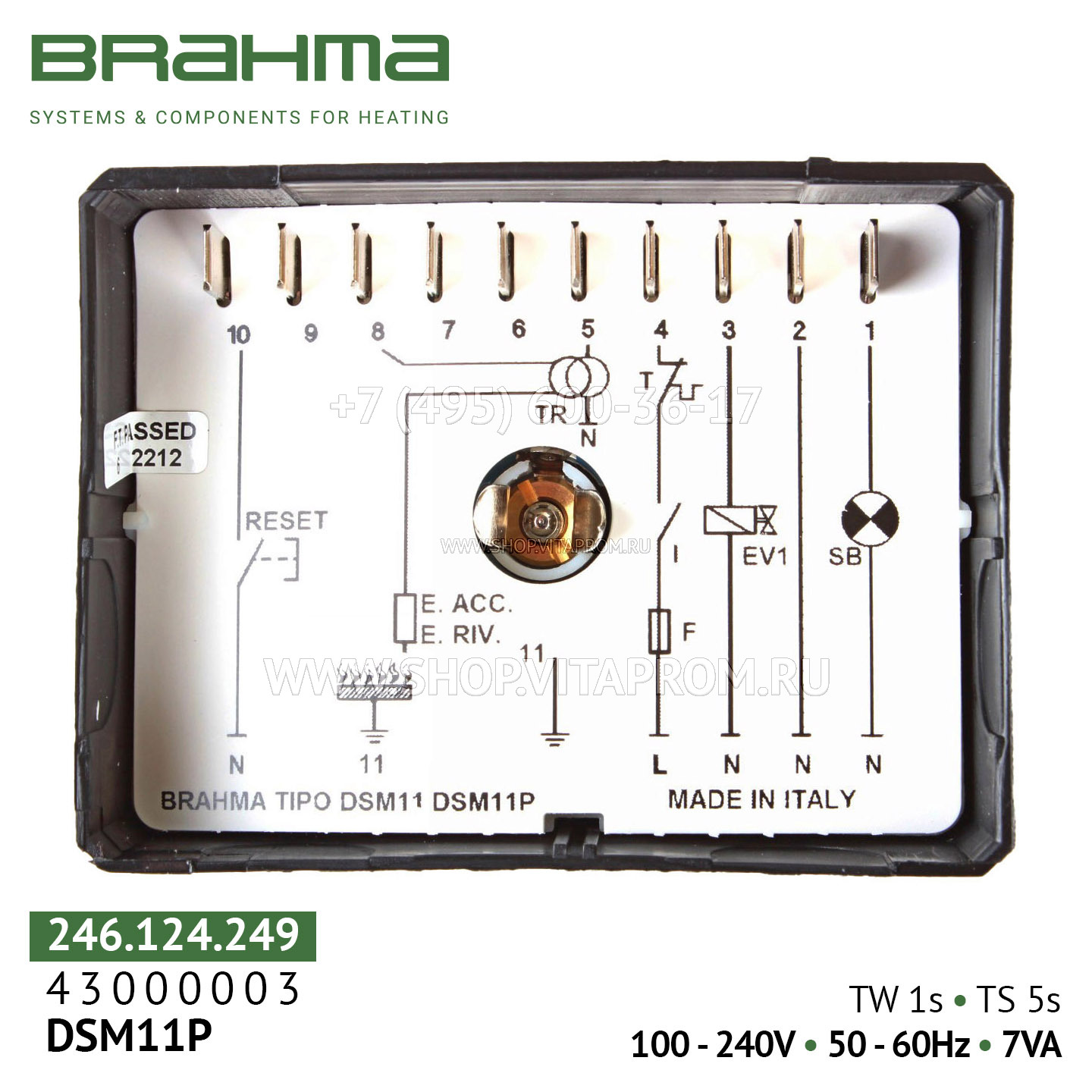

Подключение: Схема подключения нанесена на корпус устройства. Рекомендуется подключать через внешний предохранитель на 3.15 А для дополнительной защиты. Категорически запрещается подключать устройство напрямую к сети 220В без внешней защиты.

Сброс блокировки: После устранения причины аварии необходимо нажать и удерживать кнопку сброса на корпусе в течение 1-3 секунд.

Обслуживание: Периодически (не реже одного раза в 6 месяцев) рекомендуется проверять состояние и чистоту ионизационного электрода.

Преимущества перед аналогами
Высокий ресурс работы: Ресурс контактов при максимальной нагрузке составляет более 250 000 операций.

Универсальность: Устройство поддерживает гибкую настройку временных параметров и может использовать ионизационный электрод или ультрафиолетовый (УФ) датчик, что позволяет применять его с различными типами горелок.

Соответствие современным стандартам безопасности: Устройство сертифицировано по стандарту EN 298:2012.

Качество сборки: Продукция Brahma известна своим высоким качеством, надёжностью и долговечностью.

Комплектация
Блок управления горением Brahma DSM11P (арт. 43000003) — 1 шт.

Краткое руководство по монтажу и эксплуатации.

Примечание: Цоколь для подключения, ионизационный электрод и другие аксессуары приобретаются отдельно.

Условия хранения и гарантия
Гарантийный срок: Обычно составляет 12 месяцев со дня продажи при условии соблюдения правил монтажа и эксплуатации (уточняйте у продавца). Гарантия не распространяется на любые сопутствующие убытки, вызванные неправильной установкой или использованием. Запрещается самостоятельный ремонт или разборка устройства — это ведёт к аннулированию гарантии.

Условия хранения: Хранить в сухом, защищённом от пыли и влаги месте при температуре от -20°C до +70°C.

Артикулы для заказа
43000003 (основной артикул)
246.124.249 (альтернативная маркировка Brahma)
