Сервоприводы Honeywell M7274Q1009 с пружинным возвратом и без него предназначены для управления заслонками и клапанами. Для позиционирования заслонки или клапана в любом положении, от полностью открытого до полностью закрытого, используется электронный контроллер, подающий на двигатель сигнал по току или напряжению.
Характеристики
• Предназначены для замены двигателей M734H, J; M744S, T, Y; M745L, S, T, Y.
• Встроенная возвратная пружина возвращает вал двигателя в нормальное положение при отключении питания.
• Встроенная распределительная коробка обеспечивает защиту от внешних условий класса NEMA 3.
• Двигатель и электрические схемы работают от напряжения 24 В переменного тока. Предусмотрены модели с установленным изготовителем трансформатором или с возможностью установки встроенного трансформатора на месте применения.
• Быстроразъёмные клеммы в стандартной комплектации, предусмотрен адаптер для резьбовых клемм.
• Предусмотрен кронштейн-переходник для адаптации высоты положения вала в соответствии с таковой для старых двигателей.
• В большинстве двигателей ход может регулироваться на месте установки (от 90° до 160°).
• Литой алюминиевый корпус.
• Встроенные вспомогательные выключатели могут устанавливаться изготовителем, либо добавляться по месту применения.
• Номинальное стандартное время полного хода составляет 30 секунд (ход 90°) и 60 секунд (ход 160°). Могут поставляться двигатели с другим временем полного хода.
• Двигатели с пружинным возвратом могут применяться для перемещения штоков нормально открытых или нормально закрытых клапанов от приводного и от вспомогательного конца вала.
• Все модели оснащены валами с двумя рабочими концами (с пазом и внутренней резьбой на обоих концах).
• Все модели оснащены кулачками для вспомогательных выключателей.
• Постоянный крутящий момент во всём диапазоне напряжений.
• Двигатели предназначены как для нормально открытых, так и для нормально закрытых клапанов и заслонок.

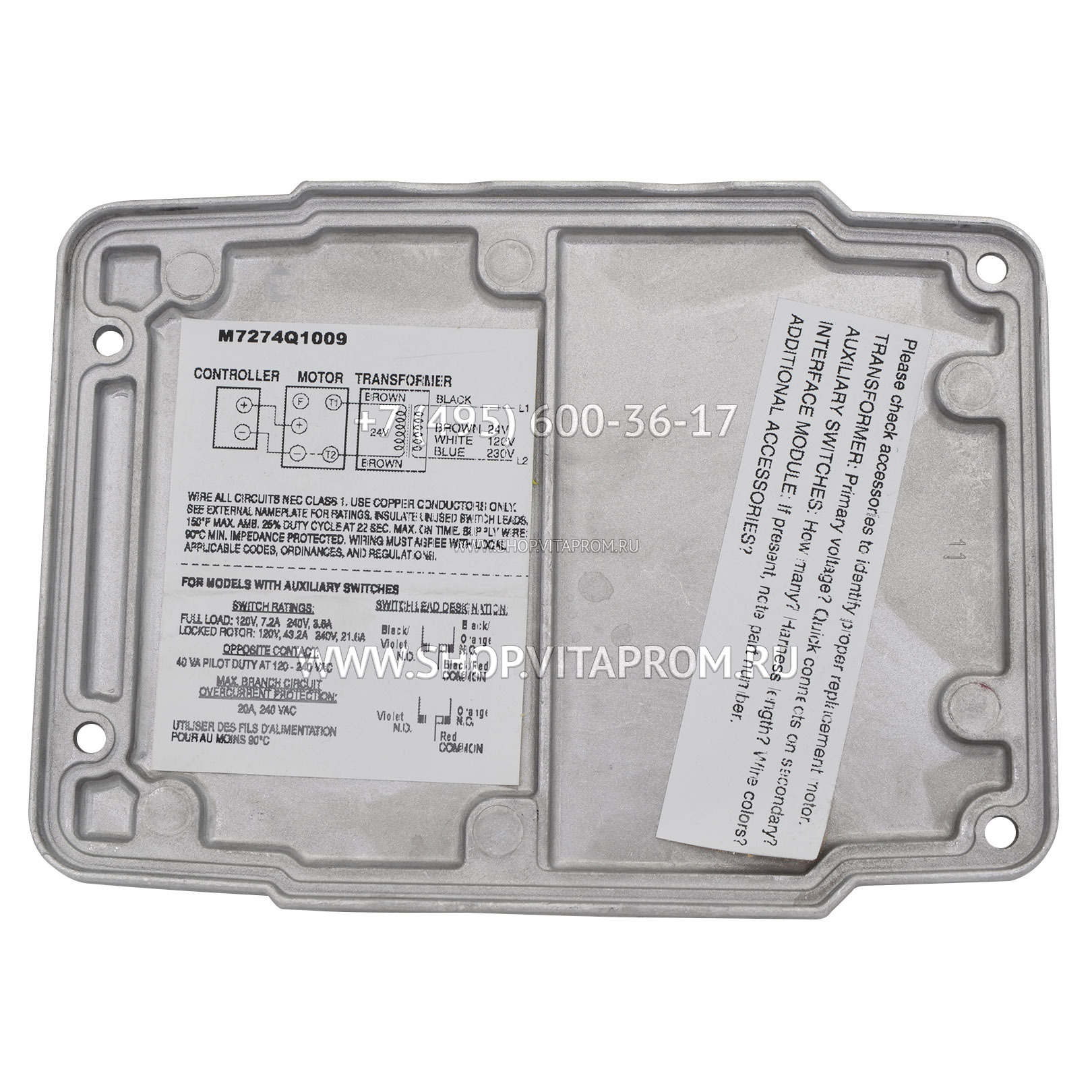

Спецификации
Входной диапазон: Ток, нерегулируемый: 4 — 20 мА, номинальный; 25 мА, максимальный. Ток, регулируемый: 4 — 20 мА, регулируемый; 50 мА, максимальный.
Нуль (двигатель в закрытом положении): 0,0 — 18 мА.
Диапазон: 1,8 — 20 мА.
Напряжение, нерегулируемое: 2 — 10 В пост. тока.
Ход: В большинстве моделей ход может регулироваться от 90° до 160° на месте установки двигателя. Настройка хода осуществляется с помощью потенциометров, расположенных в отсеке проводки.
Время полного хода: Номинальное 30 секунд (ход 90°) и 60 секунд (ход 160°).
Статическая нагрузка на вал: 200 фунтов (91 кг) на приводном или вспомогательном конце вала двигателя; максимальная полная нагрузка 300 фунтов (136 кг).
Номинальная температура окружающей среды: -40… +150°F (-40… +66°C). Вал: квадрат 3/8 дюйма (9,5 мм).
Зубчатая передача: 900
Количество ходов: 14686
Частота вращения двигателя: 810
Время хода: 15
Количество ступеней: 91.79
Скорость: 918
Местоположение
При выборе местоположения оставьте достаточно места для установки принадлежностей и обслуживания двигателя. При установке вне помещения используйте влагозащищённые разъёмы и распределительную коробку, обеспечивающую защиту от внешних условий класса NEMA 3. При установке вне помещения в любом положении, кроме вертикального, используйте комплект для защиты от факторов внешней среды 4074ERU и влагозащищённые разъёмы класса защиты NEMA 3.
Принадлежности
220736A – Комплект внутренних вспомогательных выключателей; один выключатель. Можно добавить на месте установки.
220736B – Комплект внутренних вспомогательных выключателей; два выключателя, для моделей TRADELINE можно добавить на месте установки.
220738A – Кронштейн-переходник, поднимающий вал двигателя на 3/4 дюйма (19 мм), чтобы двигатель можно было использовать вместо предыдущих моделей Modutrol.
220741A – Адаптер резьбовых клемм превращает стандартные быстроразъёмные клеммы в резьбовые клеммы.
221455A – Звено кривошипа с плавной регулировкой, которое может поворачиваться через нижнее положение, не задевая основание двигателя без установки кронштейна-переходника.
4074ERU – Комплект защиты от факторов внешней среды класса NEMA 3 для двигателей Modutrol IV, смонтированных в любых положениях, кроме вертикального.
50017460-001 – Встроенный трансформатор; 24/120/230 В переменного тока 50/60 Гц на первичной обмотке, 24 В переменного тока на вторичной обмотке, быстроразъёмные клеммы.
50017460-003 – Встроенный трансформатор; 120 В переменного тока 50/60 Гц на первичной обмотке, 24 В переменного тока на вторичной обмотке, быстроразъёмные клеммы.
221455ADW – Звено кривошипа, которое может поворачиваться через нижнее положение, не задевая основание двигателя без установки кронштейна[1]переходника.
Q100 – Узел тяги для подключения двигателя Modutrol к дроссельному клапану V51. Требует наличия кронштейна-переходника 220738A.
Q181 – Вспомогательный потенциометр для последовательного или параллельного управления дополнительными модулирующими двигателями (серия 90) в количестве от 1 до 4.
Q209E,F – Ручной потенциометр для двигателей Modutrol Q5001 – Кронштейн-переходник и узел тяги клапана в сборе для подключения двигателя Modutrol IV к водяному или паровому клапану.
Q607 – Наружный вспомогательный выключатель, который служит для управления вспомогательным оборудованием по сигналу положения вала двигателя.
ES650-117 – Взрывобезопасный корпус для установки двигателя во взрывоопасной атмосфере. Не применяется с Q5001 (или с другими узлами тяг клапанов).
