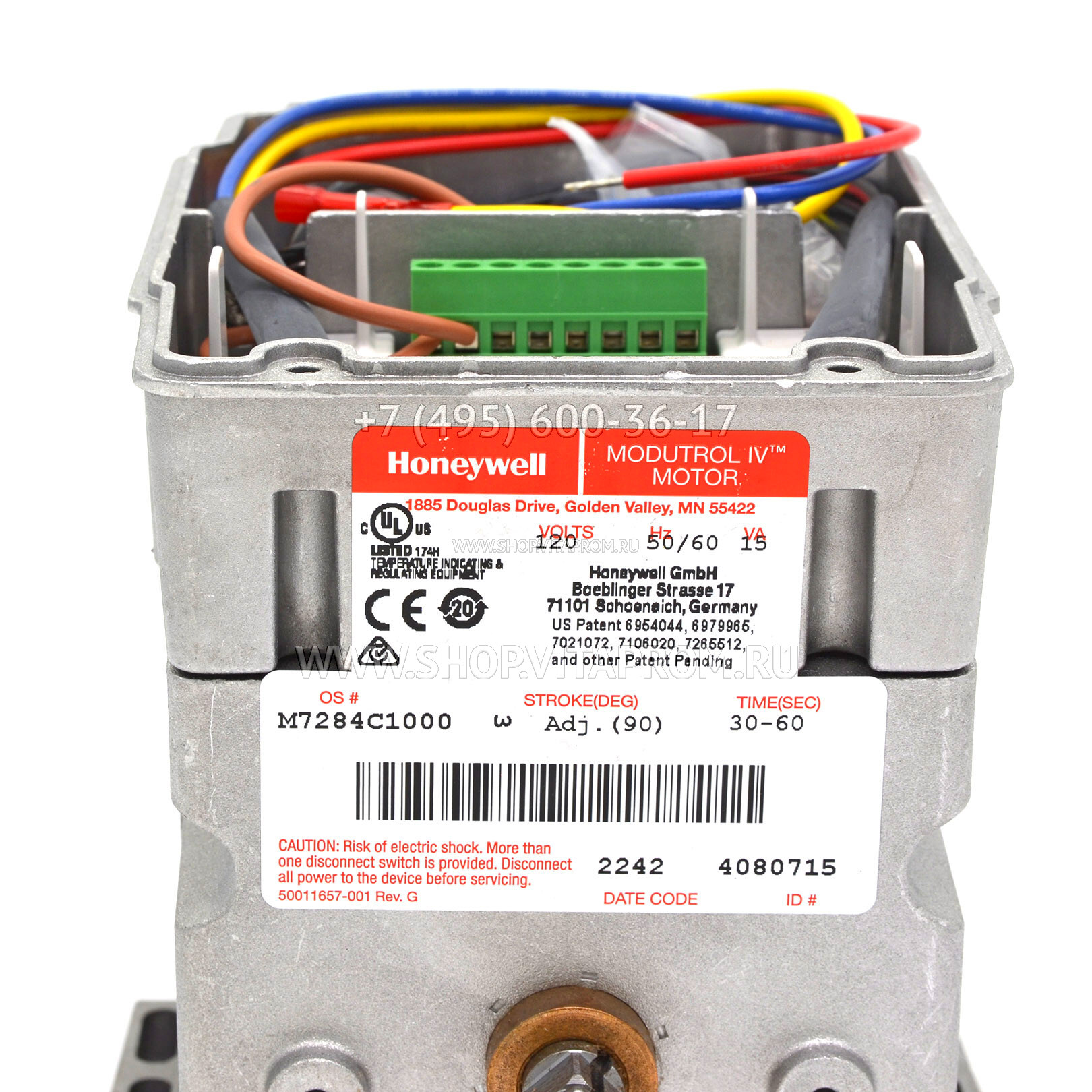

Сервомотор Ханивел M7284C1000/B, оснащенные пружинным возвратом или без него, предназначены для управления заслонками и клапанами в различных системах. Эти устройства обеспечивают точное позиционирование заслонки или клапана от полностью открытого до полностью закрытого положения.
Для достижения высокой точности и эффективности в управлении положением используется электронный контроллер. Этот контроллер подает сигнал на двигатель в форме тока или напряжения, обеспечивая тем самым прецизионный контроль над положением заслонки или клапана.
Такой метод управления находит применение в системах отопления, вентиляции, кондиционирования воздуха и других областях, где необходимо регулировать поток воздуха или жидкости. Сервомотор Honeywell M7284C1000 обеспечивают надежную работу и оптимальную производительность в различных условиях эксплуатации.
Характеристики
• В большинстве двигателей ход можно регулировать на месте установки (от 90° до 160°), обеспечивая гибкость в применении.
• Литой алюминиевый корпус обеспечивает прочность и надежность в различных условиях эксплуатации.
• Встроенные вспомогательные выключатели могут быть установлены производителем или добавлены по месту применения, обеспечивая дополнительные опции контроля.
• Номинальное стандартное время полного хода составляет 30 секунд (ход 90°) и 60 секунд (ход 160°), при этом доступны модели с другим временем полного хода.
• Двигатели с пружинным возвратом могут применяться для перемещения штоков нормально открытых или нормально закрытых клапанов от приводного и вспомогательного концов вала.
• Все модели оснащены валами с двумя рабочими концами (с пазом и внутренней резьбой на обоих концах), что обеспечивает универсальность в установке.
• Все модели также оснащены кулачками для вспомогательных выключателей, предоставляя дополнительные опции управления.
• Постоянный крутящий момент обеспечивается во всем диапазоне напряжений.
• Двигатели предназначены для использования как с нормально открытыми, так и с нормально закрытыми клапанами и заслонками, обеспечивая универсальность в применении.
• Сервоприводы Honeywell M7284 C 1000 предназначены для эффективной замены двигателей M734H, J; M744S, T, Y; M745L, S, T, Y, обеспечивая современное и надежное решение.
• Встроенная возвратная пружина автоматически возвращает вал двигателя в нормальное положение при отключении питания, обеспечивая надежность и безопасность.
• Встроенная распределительная коробка обеспечивает защиту от внешних воздействий согласно классу NEMA 3, что делает эти сервоприводы устойчивыми к различным атмосферным условиям.
• Двигатель и электрические схемы работают от напряжения 24 В переменного тока. Предоставляются модели с установленным изготовителем трансформатором или с возможностью установки встроенного трансформатора на месте применения.
• Быстроразъемные клеммы в стандартной комплектации, с предусмотренным адаптером для резьбовых клемм, обеспечивают удобство монтажа.
• Предусмотрен кронштейн-переходник для адаптации высоты положения вала в соответствии с требованиями к старым двигателям.
Спецификации
Зубчатая передача: 1800
Частота вращения двигателя: 810
Время хода: 30
Количество ходов: 29164
Количество ступеней: 182.275
Скорость: 810
Крутящий момент: 150
Напряжение: 120 В
Входной диапазон: Ток, нерегулируемый: 4 — 20 мА, номинальный; 25 мА, максимальный. Ток, регулируемый: 4 — 20 мА, регулируемый; 50 мА, максимальный.
Нуль (двигатель в закрытом положении): 0,0 — 18 мА.
Диапазон: 1,8 — 20 мА.
Напряжение, нерегулируемое: 2 — 10 В пост. тока.
Ход: В большинстве моделей ход может регулироваться от 90° до 160° на месте установки двигателя. Настройка хода осуществляется с помощью потенциометров, расположенных в отсеке проводки.
Время полного хода: Номинальное 30 секунд (ход 90°) и 60 секунд (ход 160°).
Статическая нагрузка на вал: 200 фунтов (91 кг) на приводном или вспомогательном конце вала двигателя; максимальная полная нагрузка 300 фунтов (136 кг).
Номинальная температура окружающей среды: -40… +150°F (-40… +66°C). Вал: квадрат 3/8 дюйма (9,5 мм).
Местоположение
При выборе местоположения оставьте достаточно места для установки принадлежностей и обслуживания двигателя. При установке вне помещения используйте влагозащищённые разъёмы и распределительную коробку, обеспечивающую защиту от внешних условий класса NEMA 3. При установке вне помещения в любом положении, кроме вертикального, используйте комплект для защиты от факторов внешней среды 4074ERU и влагозащищённые разъёмы класса защиты NEMA 3.
