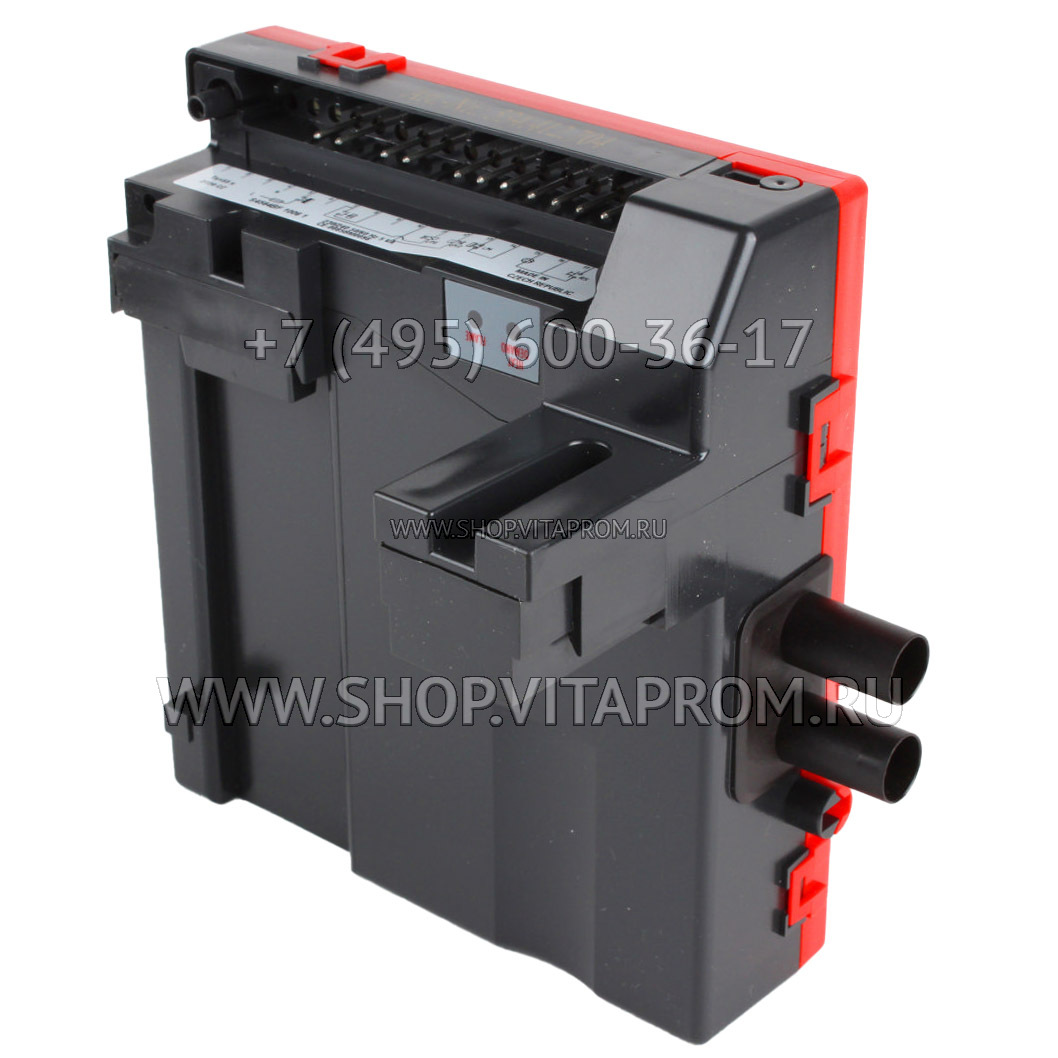

Автомат розжига Honeywell S4564BF1006B

Блоки управления горелкой Honeywell S4564BF1006B могут быть непосредственно электрически подключены к VR4605.. газовый регулятор серии. Газовый регулятор серии VR4601 .. для IP-зажигания.

Общие характеристики

• Все функции управления горелкой сосредоточены в одной надежной и

оптимизированной системе.

• Специально разработан для обеспечения оптимального системного решенияв газовых приборах с системой DBI или IP для розжига основной горелки.

• Как газовый контроль, так и управление зажиганием основаны на проверенных временем конструктивных решениях, гарантирующих надежность.

• Легко установить регулятор зажигания на газовый регулятор, подключив его сверху.

• Ориентация установки может находиться в пределах +или — 90° от вертикального положения оператора электрического клапана включения/выключения.

Модель

Автоматика горения Resideo S4564BF 1006B предназначена для систем периодического зажигания пилотных горелок.

Общие замечания

1. Применение: (D) BI или (I) P I
2. Электромагнитный фильтр Y
3. Индикаторы: (H)D, (A)larm, (F)lame HF
4. Влажность 90% R.H. (при 40 °C) без конденсации

Электрические характеристики

1. Газовые клапаны, предназначенные для серии VR4600
2. Вентилятор 220/230 … 240 В переменного тока; 50 Гц, не более 1 А

Электрическое соединение

1. Многопозиционный соединитель molex 3003, подходит для разъемов 3001 (или RAST5, см. примечания)
2. Искра высокого напряжения и заземление 2,8 x 0,5 мм лопаточная клемма
3. Пламегасительный стержень 4,8 x 0,8 мм с лопаточной клеммой

Блокировка/сброс/сигнализация

1. Блокировка: (N) при энергозависимом или (V) при энергонезависимом N
2. Сброс и сигнализация тревоги (I) ntegral или (R)emote R
3. Постоянная сигнализация тревоги (макс.1 мА)             —

Работа системы

Для IP-приложений реле пламени подключается внутренним проводом к

контрольному газовому клапану. Главный клапан будет запитан, если запитан контрольный

клапан и присутствует пламя.

Когда возникает потребность в нагреве, на выход клапана для сжиженного газа подается

напряжение. Время самопроверки (Tc) плюс время ожидания (Tw)

пройдет некоторое время, прежде чем включатся встроенный воспламенитель и контрольный газовый клапан. Искра зажигания воспламеняет контрольный газ, и возникающее пламя обнаруживается пламегасителем.

Если пламя установилось, то по истечении времени стабилизации (Tstab)

включается главный клапан и выключается зажигание.

Если пламя не разгорается в течение безопасного времени (Ts), система управления зажиганием блокируется, а индикатор тревоги загорается. То клапан сжиженного газа обесточен.

Если пламя пропадает во время нормальной работы, газовый клапан закрывается по истечении

времени срабатывания при отказе пламени (TFR), и система управления зажиганием повторяет последовательность запуска. Если пламя исчезнет в течение периода, меньшего, чем TFR, никакой реакции не последует.

Если значение сопротивления датчика NTC падает ниже порогового значения, контрольный газовый клапан и главный газовый клапан отключаются.

По истечении заданного времени (TTBB) управление зажиганием возобновляется если сопротивление датчика превышает пороговое значение.

Перед включением встроенного воспламенителя и контрольного газового клапана проходит время самопроверки (Tc) плюс время ожидания (Tw).

Надежность и срок службы изделия

Система управления зажиганием S4564BF1006 выдержит:

• 500.000 циклов для оператора газового клапана безопасности и главного клапана.
• 250.000 циклов при максимальных нагрузках.
• 6000 операций блокировки при максимальных нагрузках.
• 1000 часов искрения (тип проверен в ходе испытания на долговечность принепрерывном искрении).

Топочный контроллер Ferroli, 39813610, 36507230 Honeywell устанавливается на котлы:

• Ferroli Pegasus 2S (67-107), Pegasus F3 N 2S.
