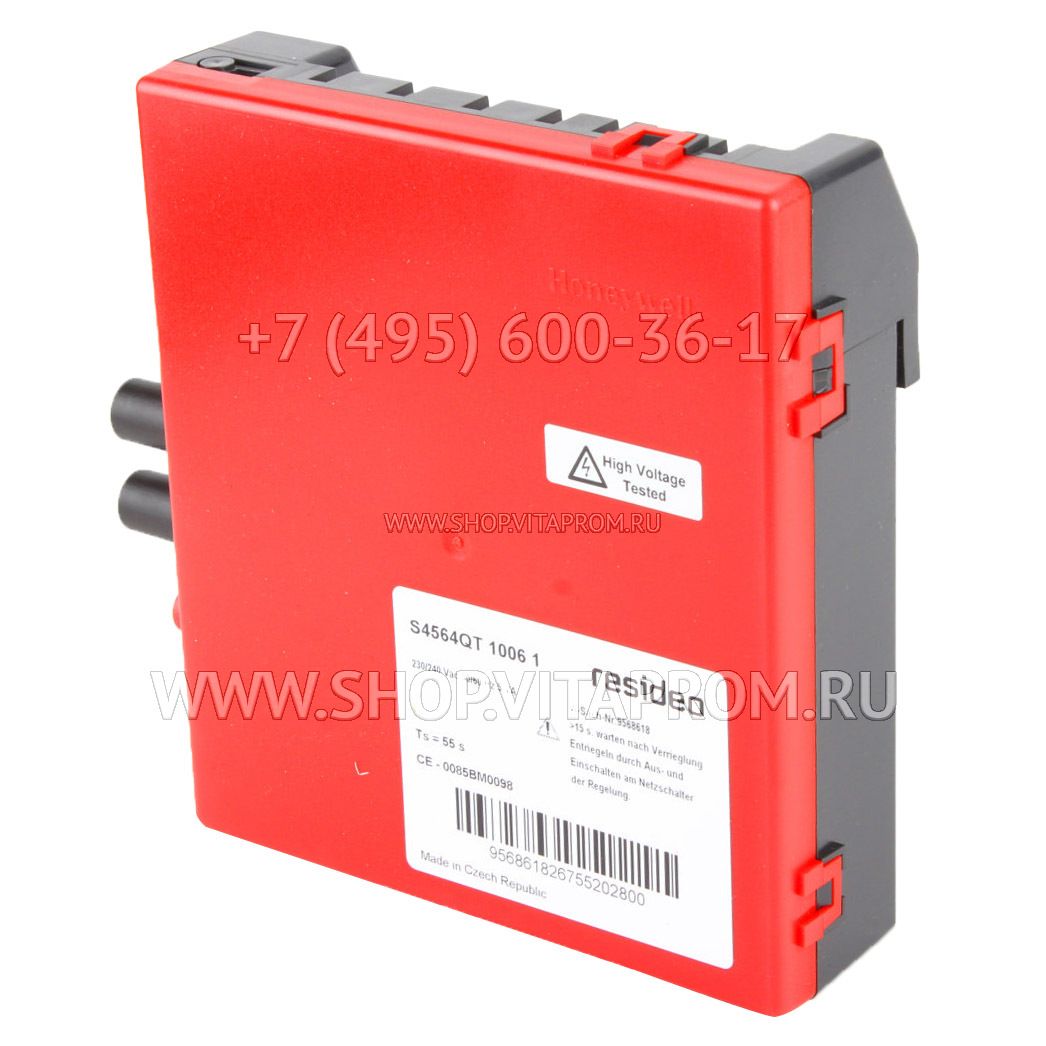

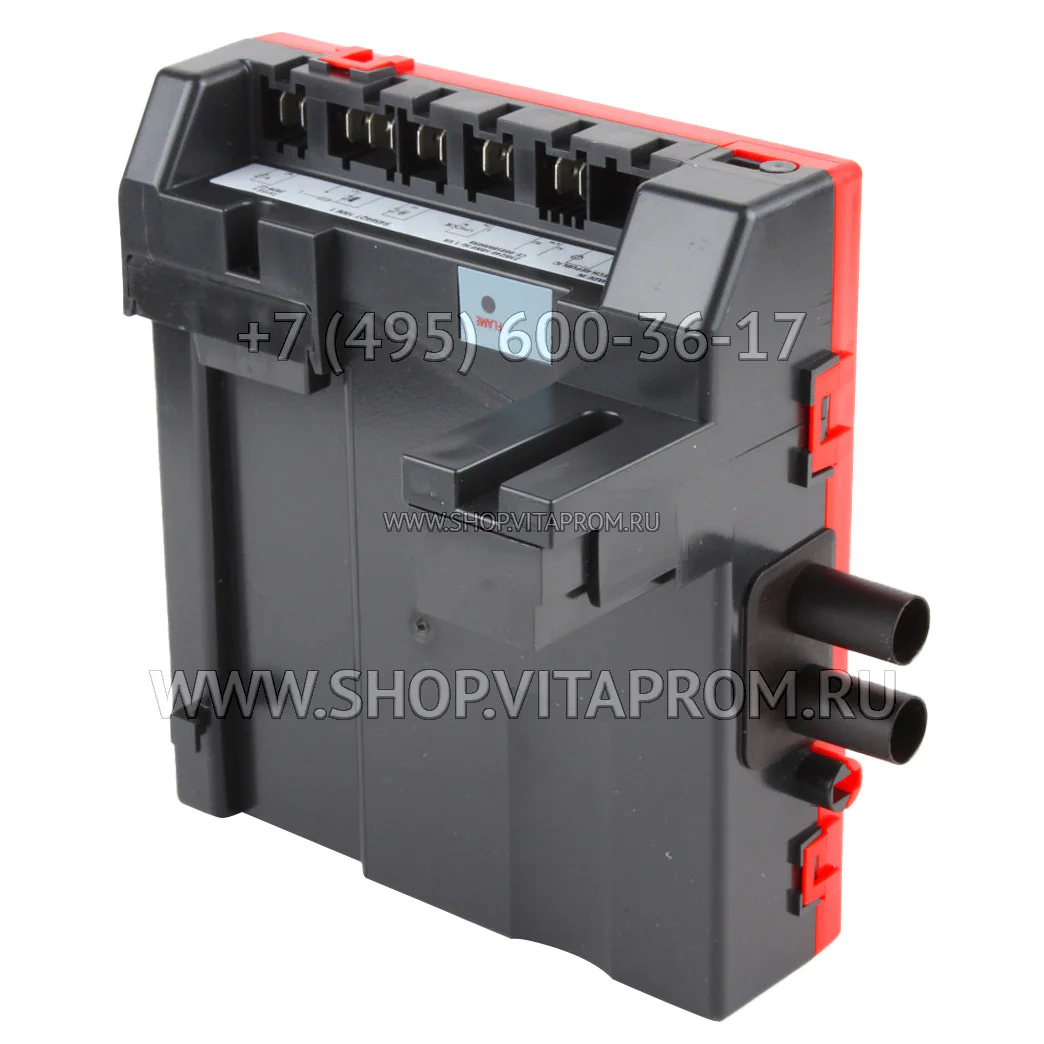

Блоки управления горелкой S4564QT1006U могут быть непосредственно электрически подключены к VR4605.. газовый регулятор серии. Газовый регулятор серии VR4601 .. для IP-зажигания.
Общие характеристики
• Все функции управления горелкой сосредоточены в одной надежной и
оптимизированной системе.
• Специально разработан для обеспечения оптимального системного решения в газовых приборах с системой DBI или IP для розжига основной горелки.
• Как газовый контроль, так и управление зажиганием основаны на проверенных временем конструктивных решениях, гарантирующих надежность.

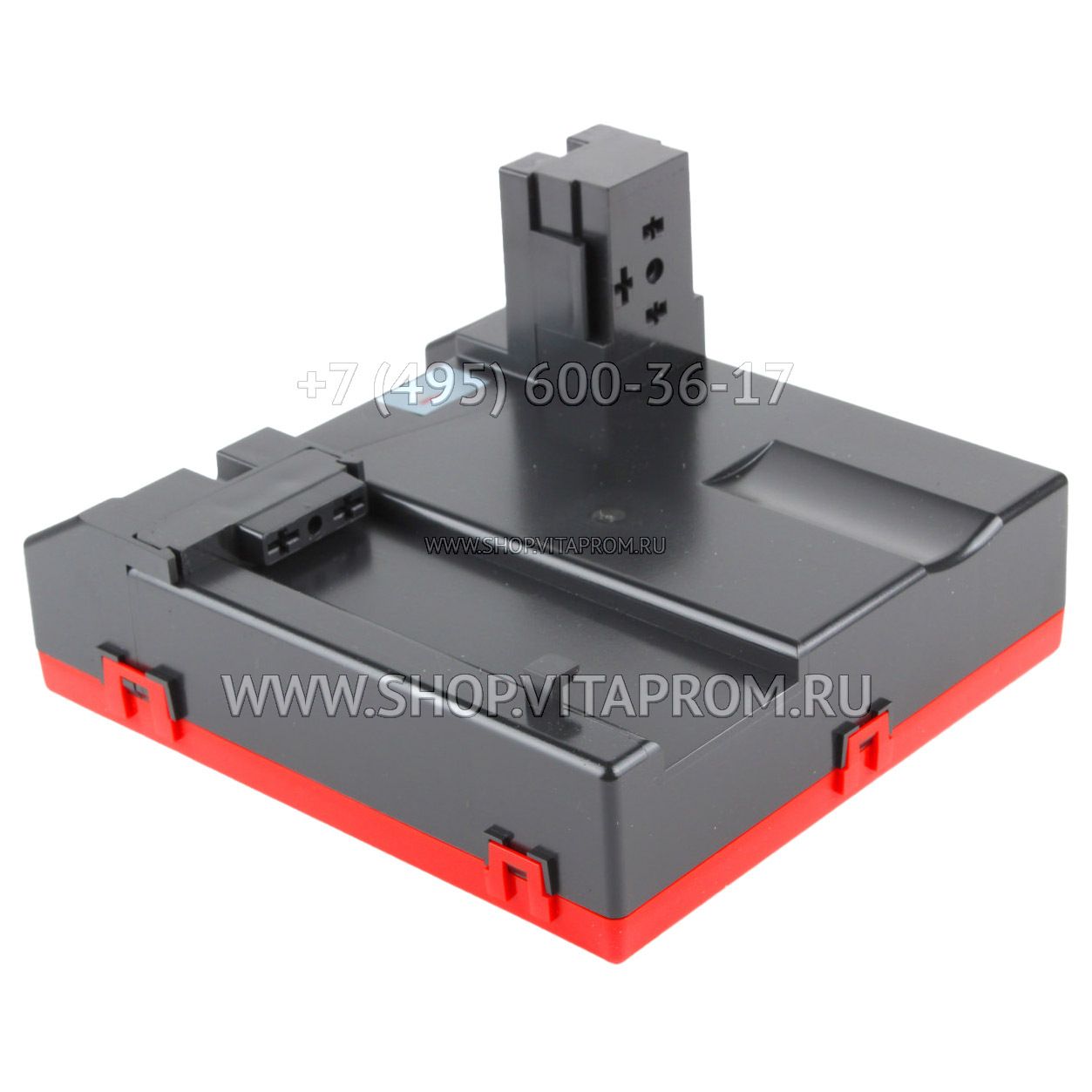

• Легко установить регулятор зажигания на газовый регулятор, подключив его сверху.
• Ориентация установки может находиться в пределах +или — 90° от вертикального положения оператора электрического клапана включения/выключения.
Работа системы
Для IP-приложений реле пламени подключается внутренним проводом к контрольному газовому клапану. Главный клапан будет запитан, если запитан контрольный клапан и присутствует пламя.
Когда возникает потребность в нагреве, на выход клапана для сжиженного газа подается напряжение. Время самопроверки (Tc) плюс время ожидания (Tw) пройдет некоторое время, прежде чем включатся встроенный воспламенитель и контрольный газовый клапан.
Искра зажигания воспламеняет контрольный газ, и возникающее пламя обнаруживается пламегасителем.
Если пламя установилось, то по истечении времени стабилизации (Tstab) включается главный клапан и выключается зажигание.
Если пламя не разгорается в течение безопасного времени (Ts), система управления зажиганием блокируется, а индикатор тревоги загорается. То клапан сжиженного газа обесточен.
Если пламя пропадает во время нормальной работы, газовый клапан закрывается по истечении времени срабатывания при отказе пламени (TFR), и система управления зажиганием повторяет последовательность запуска. Если пламя исчезнет в течение периода, меньшего, чем TFR, никакой реакции не последует.
Если значение сопротивления датчика NTC падает ниже порогового значения, контрольный газовый клапан и главный газовый клапан отключаются.
По истечении заданного времени (TTBB) управление зажиганием возобновляется если сопротивление датчика превышает пороговое значение.
Перед включением встроенного воспламенителя и контрольного газового клапана проходит время самопроверки (Tc) плюс время ожидания (Tw).
Надежность и срок службы изделия
Система управления зажиганием S4564QT1006 выдержит:
- 500.000 циклов для оператора газового клапана безопасности и главного клапана.
- 250.000 циклов при максимальных нагрузках.
- 6000 операций блокировки при максимальных нагрузках.
- 1000 часов искрения (тип проверен в ходе испытания на долговечность принепрерывном искрении).

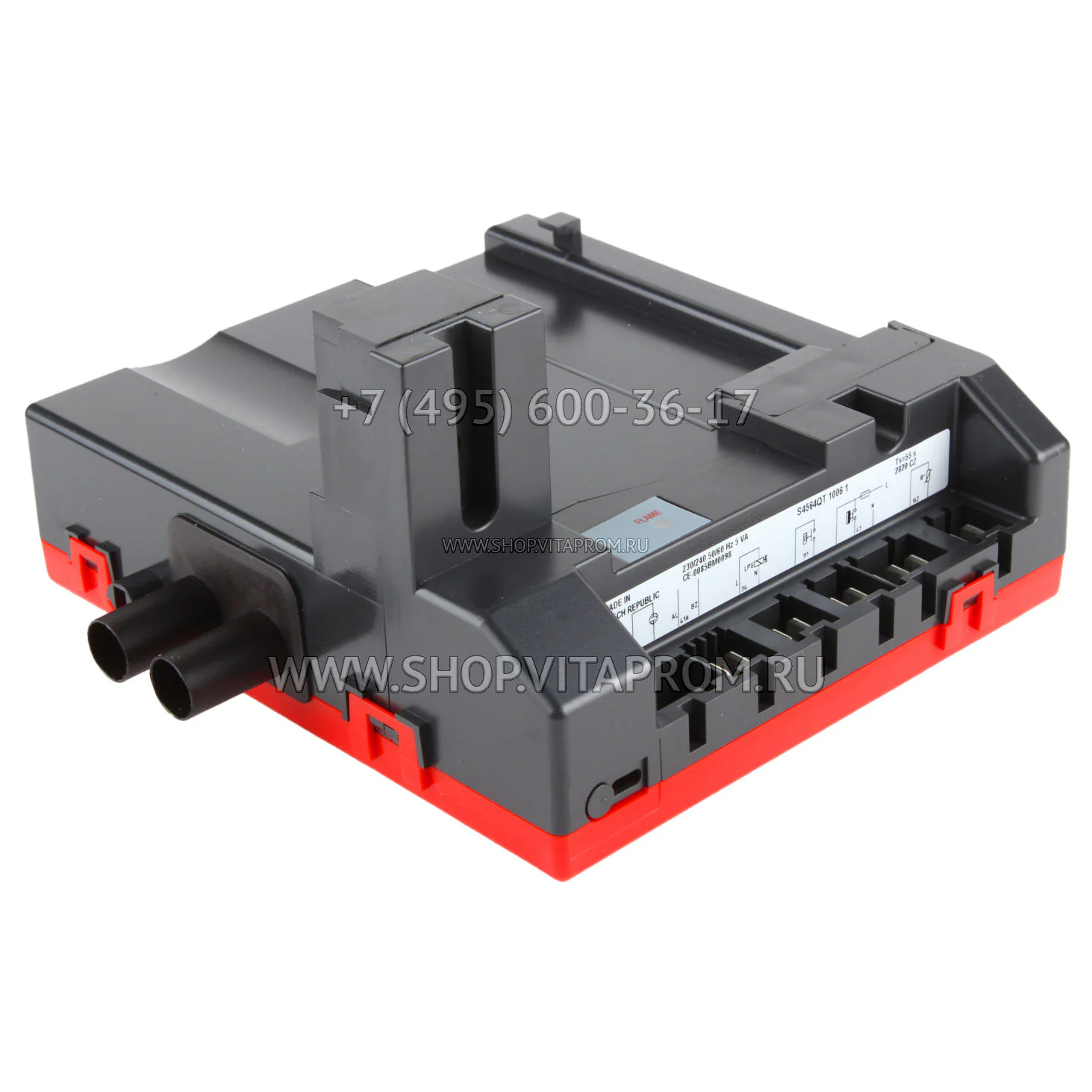

Топочный автомат Honeywell Viessmann 7823803 устанавливают на котел:
- Vitogas050 тип GSOA.
- Vitogas100 тип GS1A.
