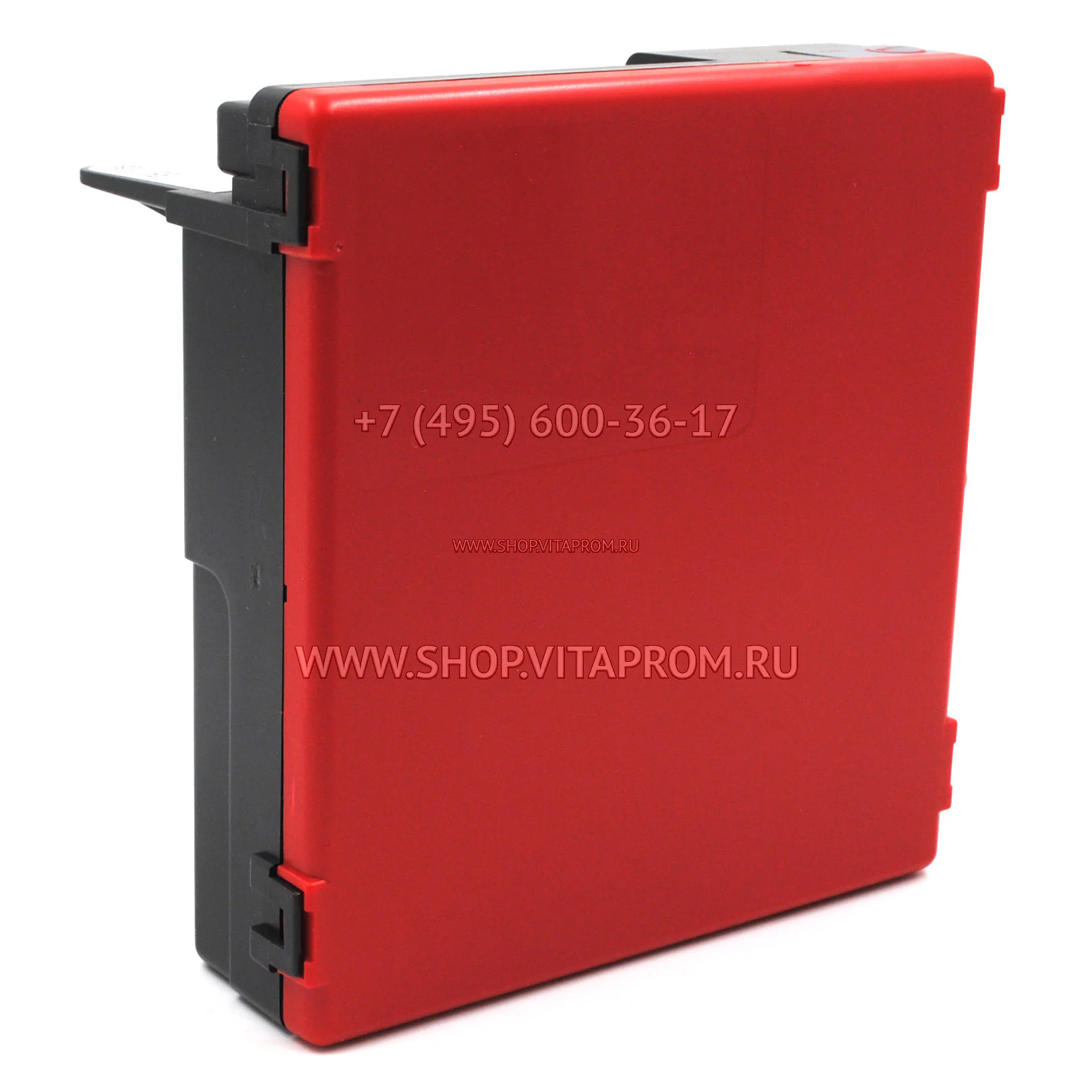

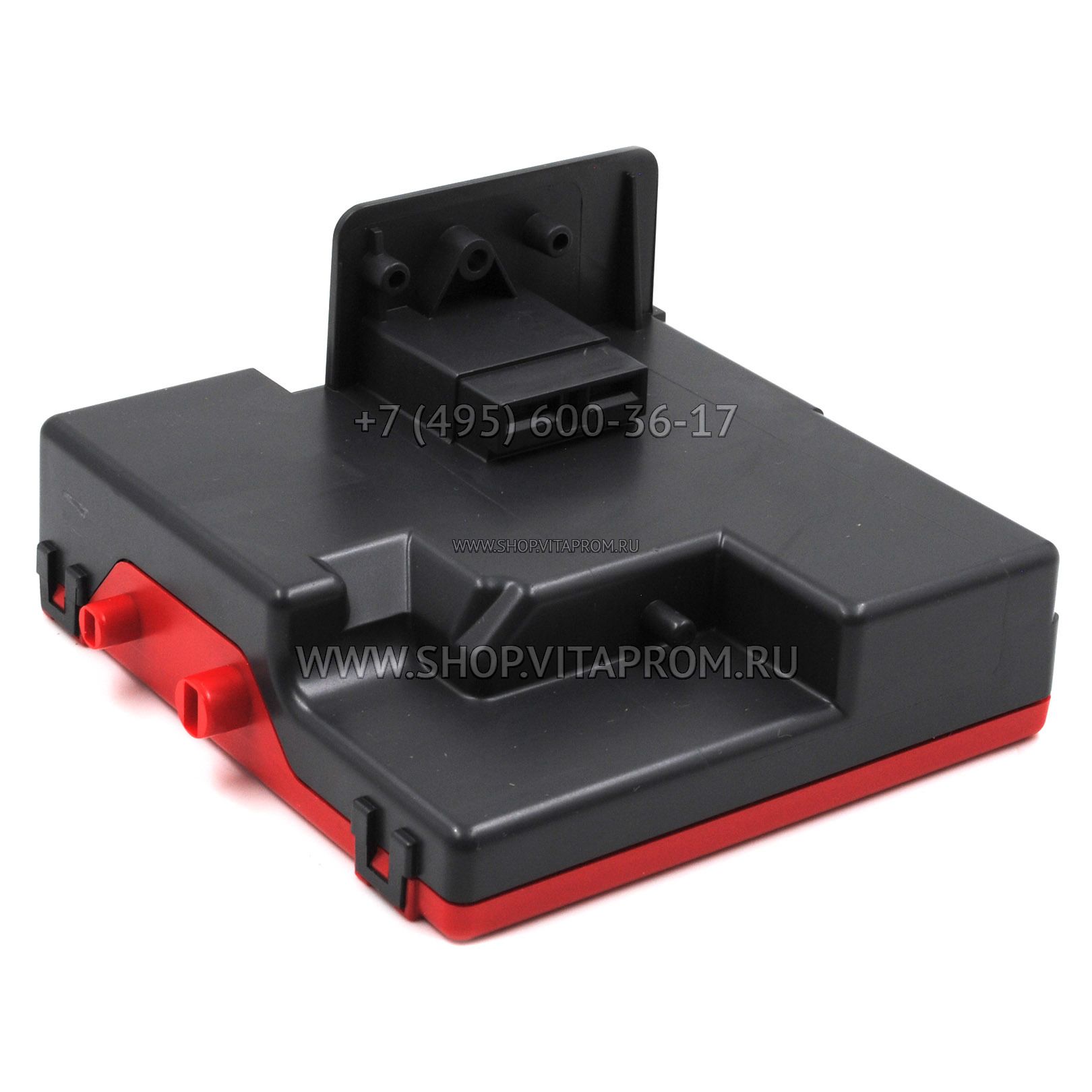

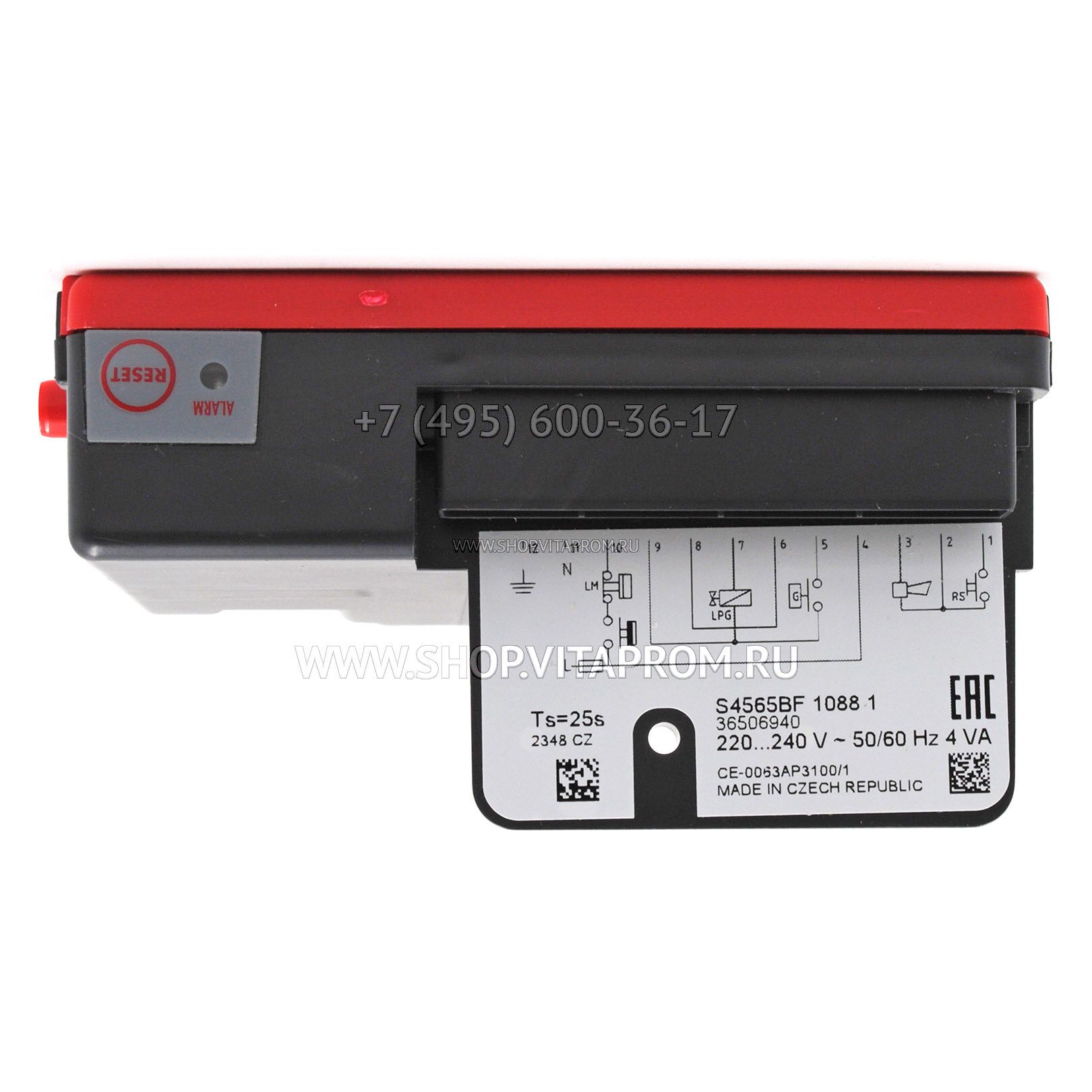

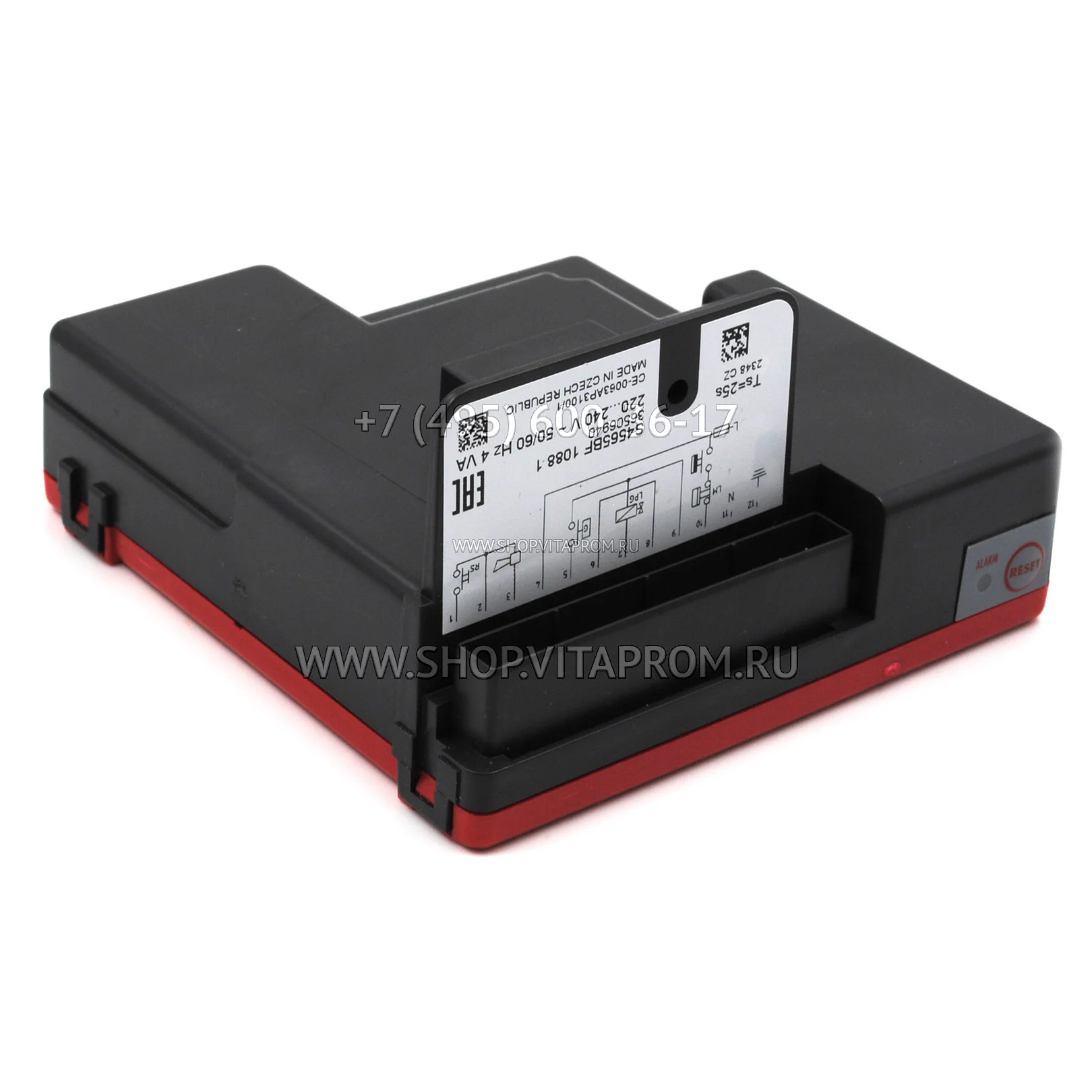

Автомат розжига Honeywell S4565BF1088B

Комбинированная система регулирования и розжига (CVI) предназначена для использования в газовых котлах для домашних систем центрального отопления, комбинированных котлах, а также калориферах или водонагревателях с автоматической системой розжига. В этой системе используются блок контроля ионизации Honeywell S4565BF1088B, которые совместно работают с газовыми регуляторами из серии VK41.. для создания надежной системы аварийной защиты. Эта система обеспечивает безопасный розжиг и контроль пламени основной горелки отопительной установки. Она также позволяет программировать розжиг, контролировать пламя и регулировать поток газа к основной и/или пилотной горелке отопительной установки.

Топочный автомат S4565BF 1088B включает в себя модификации как для систем с искровым розжигом горелки (DBI), так и для систем с розжигом пилотной горелкой (IP), обеспечивая определенное безопасное время розжига.

Суффикс BF указывает на то, что это атмосферная система с розжигом пилотной горелкой и наличием таймера для безопасного времени розжига.

Блок управления и регулирования Resideo S4565 BF 1088B с напряжением 220/240 В~ могут быть напрямую включены в электрическую цепь газового регулятора серии VK41. Они не предназначены для непосредственного воздействия на пламя. Регуляторы розжига серии S4565BF1088U обладают отличными рабочими характеристиками и высокой надежностью. Существуют разные модификации для различных систем розжига.

Общие замечания

1. Применение: (D) BI или (I) P I
2. Тип корпуса: (N) ew или (O) ld N
3. Корпус: (S) tandard или (F)lame retarding / IPX4 S / —
4. Электромагнитный фильтр      —
5. Диапазон температур окружающей среды -15…60 °C
6. Влажность 90% R.H. (при 40 °C) без образования конденсата

Электрические характеристики

1. Напряжение питания, потребляемая мощность 220/230 в… 240 В переменного тока; 50 Гц; не более 4 ВА
2. Газовые клапаны, предназначенные для серии VK4100
3. Вентилятор 220/230 … 240 В переменного тока; 50 Гц, не более 1 А

Электрическое соединение

1. Многогранный соединитель molex 3003, подходит для разъема molex 3001
2. Искра высокого напряжения и заземление 2,8 x 0,5 мм лопаточная клемма
3. Пламегасительный стержень 4,8 x 0,8 мм с лопаточной клеммой

Общие положения

• Все функции защиты управления горелкой сведены в одну надежную и оптимизированную систему.

• Особый упор при проектировании делался на получение оптимального решения для системы, используемой в газовых отопительных установках с искровым розжигом горелки (DBI), или системы с пилотной горелкой (IP) для розжига главной горелки.

• И газовый регулятор, и регулятор розжига сконструированы с использованием принципов, прошедших проверку временем.

• Простота установки регулятора розжига на газовом регуляторе с помощью разъема, предусмотренного на регуляторе сверху.

• Возможен монтаж в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

Сброс блокировки

Блок управления горелкой Honeywell S4565BF 1088U можно сбросить нажатием собственной / внешней кнопки сброса. Если первый сброс не принес успеха, то перед второй попыткой подождите не менее 15 секунд.

Стандарты

Регулятор розжига разработан в соответствии с европейскими стандартами:

• EN 298: Системы автоматического управления газовыми горелками.

 • EN 60730-1: Автоматические электрические управляющие устройства бытового и аналогичного назначения.

Что касается электробезопасности, то регулятор розжига может использоваться в установках, соответствующих требованиям по электробезопасности для бытовых электроприборов, определяемым серией европейских стандартов EN 60335.

Автомат розжига Ferroli, 39816360, 36506940 Honeywell монтируется на котлы:

• Ferroli PEGASUS 23-32-45-56.
