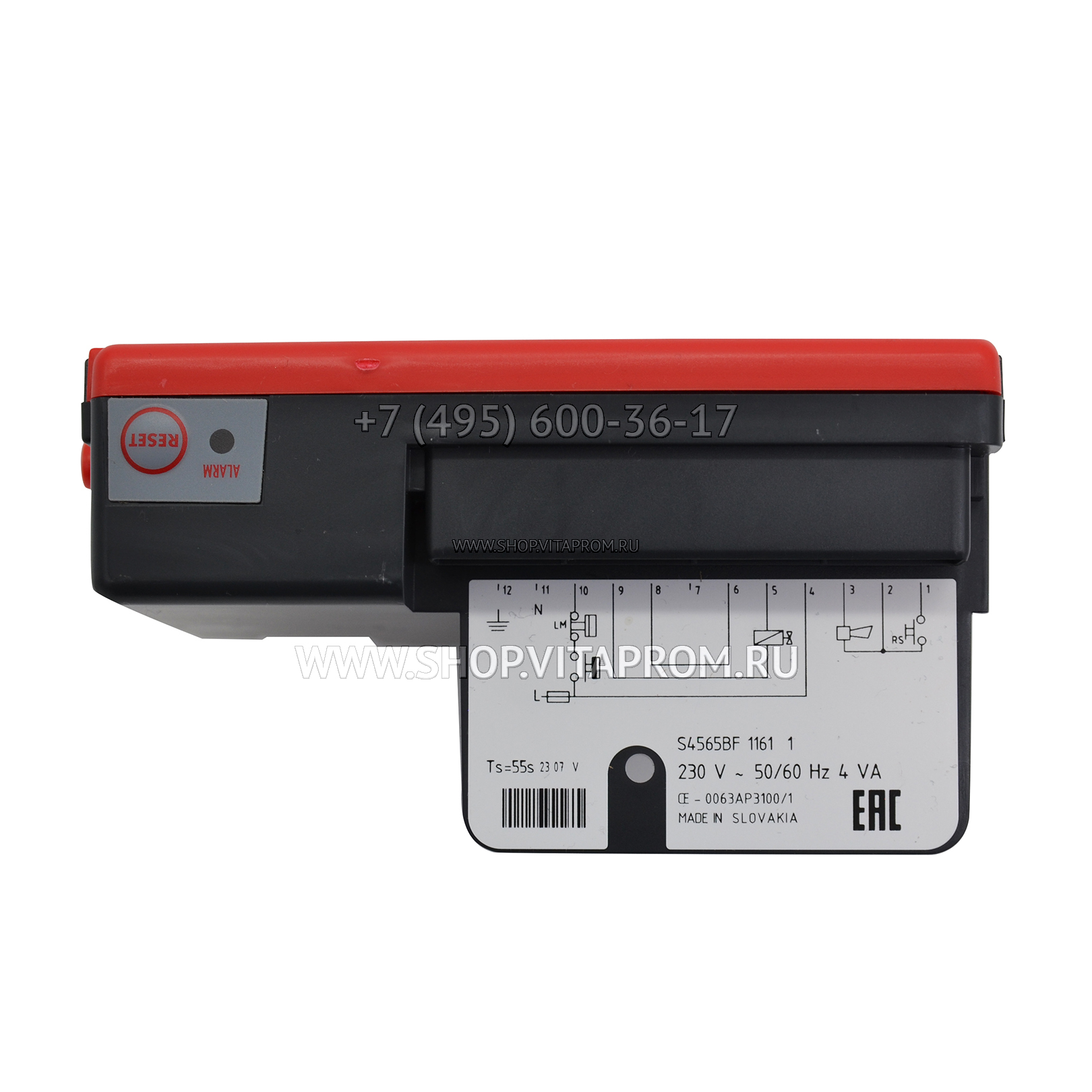

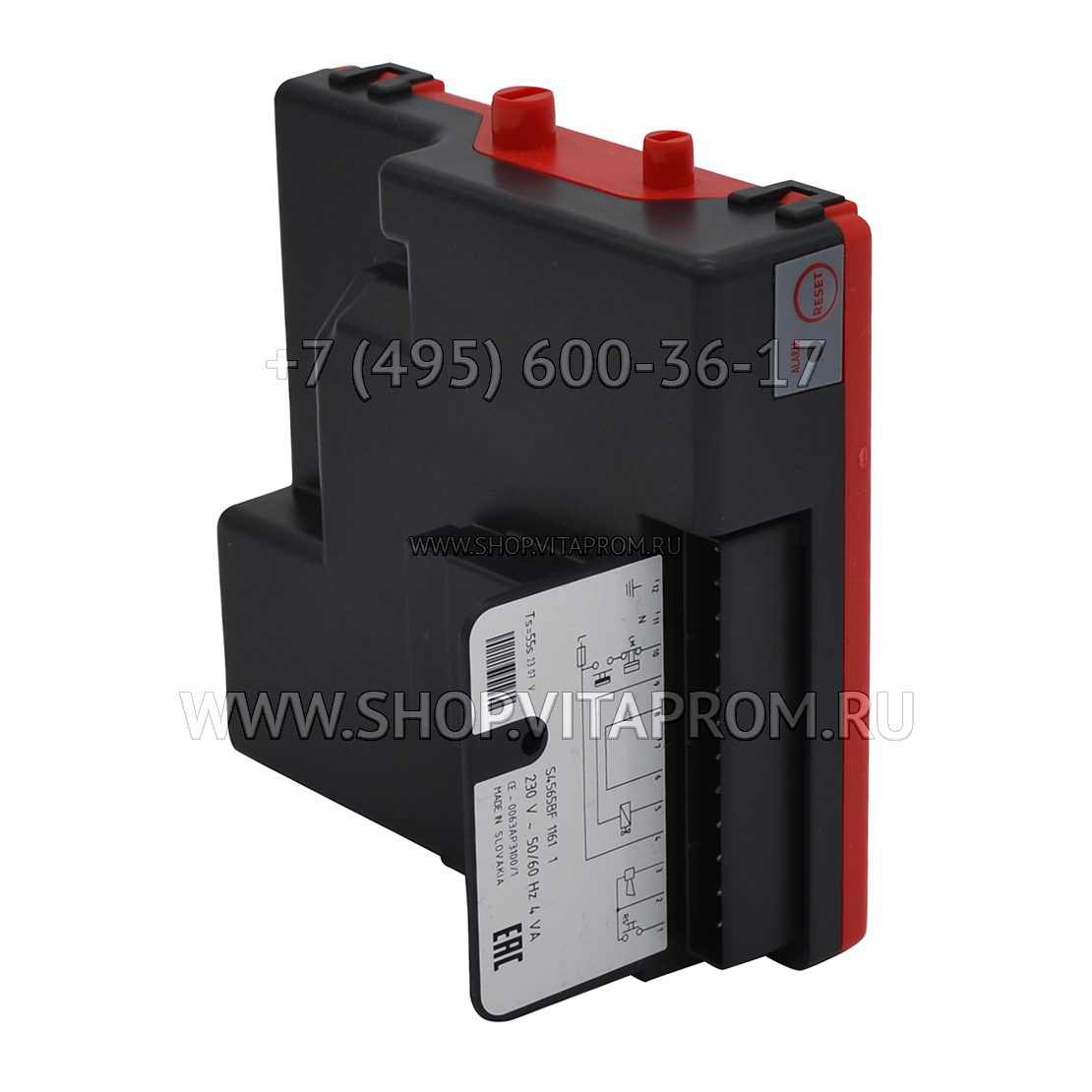

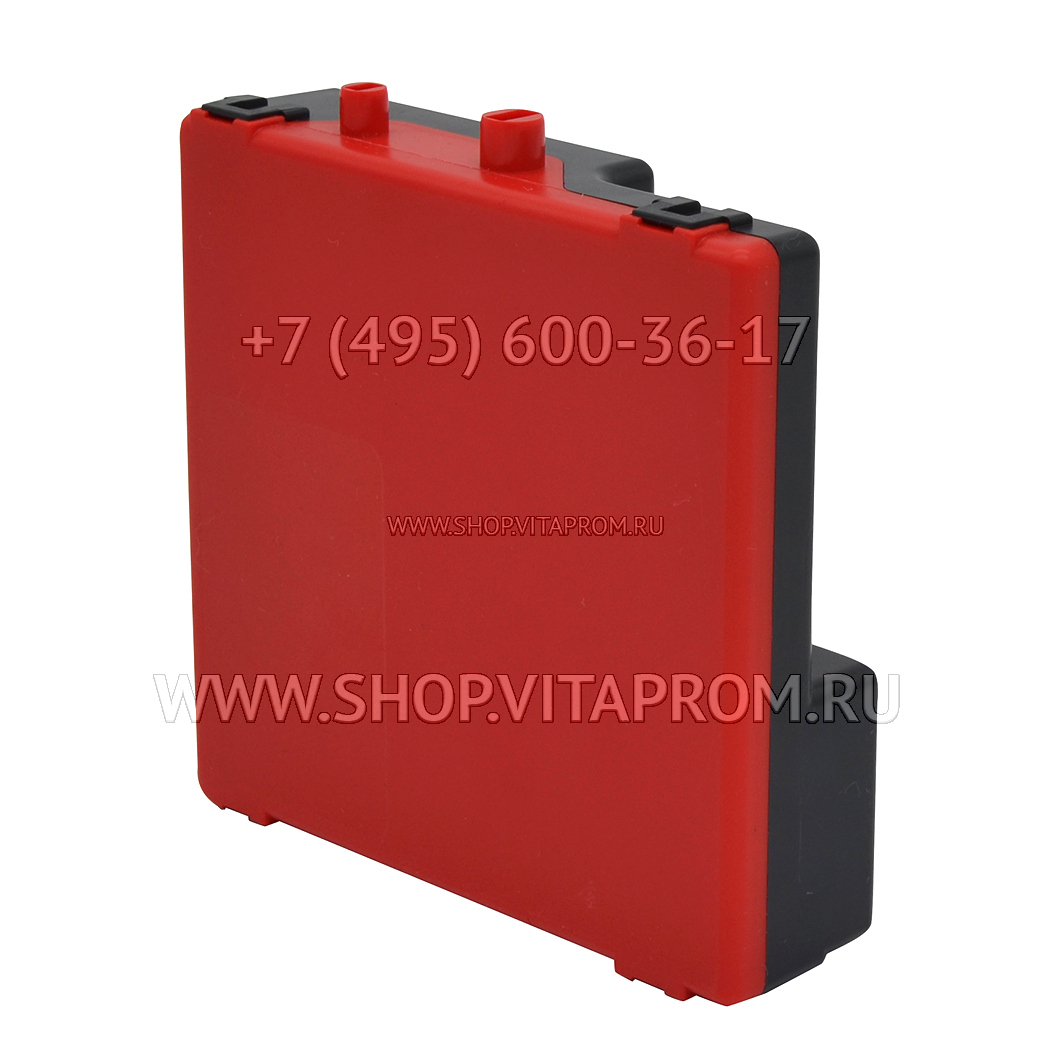

Менеджер горения Honeywell S4565BF1161B

Комбинированная система регулирования и розжига (CVI) предназначена для использования в газовых котлах для домашних систем центрального отопления, комбинированных котлах, а также калориферах или водонагревателях с автоматической системой розжига. В этой системе используются регуляторы розжига Honeywell S4565BF1161, которые совместно работают с газовыми регуляторами из серии VK41.. для создания надежной системы аварийной защиты. Эта система обеспечивает безопасный розжиг и контроль пламени основной горелки отопительной установки. Она также позволяет программировать розжиг, контролировать пламя и регулировать поток газа к основной и/или пилотной горелке отопительной установки.

Серия S4565BF 1161 включает в себя модификации как для систем с искровым розжигом горелки (DBI), так и для систем с розжигом пилотной горелкой (IP), обеспечивая определенное безопасное время розжига.

Суффикс BF указывает на то, что это атмосферная система с розжигом пилотной горелкой и наличием таймера для безопасного времени розжига.

Регуляторы розжига Resideo S4565 BF 1161 с напряжением 220/240 В~ могут быть напрямую включены в электрическую цепь газового регулятора серии VK41. Они не предназначены для непосредственного воздействия на пламя. Регуляторы розжига серии S4565BF1161 обладают отличными рабочими характеристиками и высокой надежностью. Существуют разные модификации для различных систем розжига.

Блок управления De Dietrich 85025578 устанавливается в котлах De Dietrich DTG 220 ECONOX/II и DTG 230 ECONOX.

Общие характеристики

• Применение: (D) BI или (I) P I
• Тип корпуса: (N) ew или (O) ld N
• Корпус: (S) tandard или (F)lame retarding / IPX4 S / —
• Электромагнитный фильтр —
• Диапазон температур окружающей среды -15…60 °C
• Влажность 90% R.H. (при 40°C) без образования конденсата

Электрические характеристики

• Напряжение питания, потребляемая мощность 230 В переменного тока; 50 Гц; не более 4 ВА
• Газовые клапаны, предназначенные для серии VK4100
• Вентилятор 220/230 … 240 В переменного тока; 50 Гц, не более 1 А

Зажигание

• Зажигание: на (G) круговое, (Cl) замкнутый контур, (переменный ток) или (постоянный ток) G
• Воспламенение и тушение пламенем: (S) отдельные или (C) комбинированные S
• Датчик пламени: (P) фазовый или фазово-(N) вертикальный —
• Мощность пламени: (S) PDT, (D) PDT или (Op)
• Частота искры 6 Гц
• Минимальное напряжение открытой искры 15 кВ

Общие положения

• Все функции защиты управления горелкой сведены в одну надежную и оптимизированную систему.

• Особый упор при проектировании делался на получение оптимального решения для системы, используемой в газовых отопительных установках с искровым розжигом горелки (DBI), или системы с пилотной горелкой (IP) для розжига главной горелки.

• И газовый регулятор, и регулятор розжига сконструированы с использованием принципов, прошедших проверку временем.

• Простота установки регулятора розжига на газовом регуляторе с помощью разъема, предусмотренного на регуляторе сверху.

• Возможен монтаж в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

Сброс блокировки

Регуляторы розжига Honeywell S4565BF 1161 можно сбросить нажатием собственной / внешней кнопки сброса. Если первый сброс не принес успеха, то перед второй попыткой подождите не менее 15 секунд.

Стандарты

Регулятор розжига разработан в соответствии с европейскими стандартами:

• EN 298: Системы автоматического управления газовыми горелками.

 • EN 60730-1: Автоматические электрические управляющие устройства бытового и аналогичного назначения.

Что касается электробезопасности, то регулятор розжига может использоваться в установках, соответствующих требованиям по электробезопасности для бытовых электроприборов, определяемым серией европейских стандартов EN 60335.
