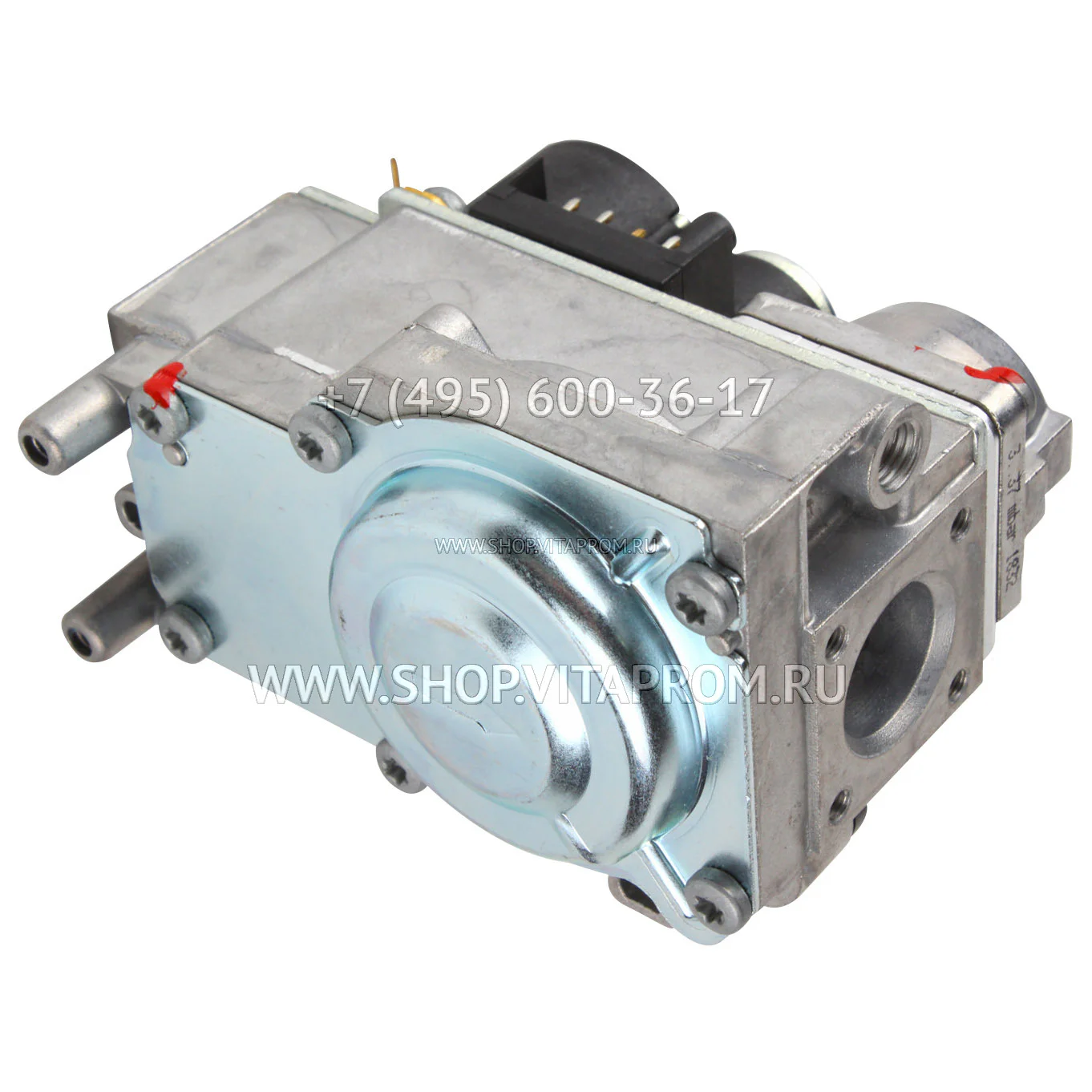

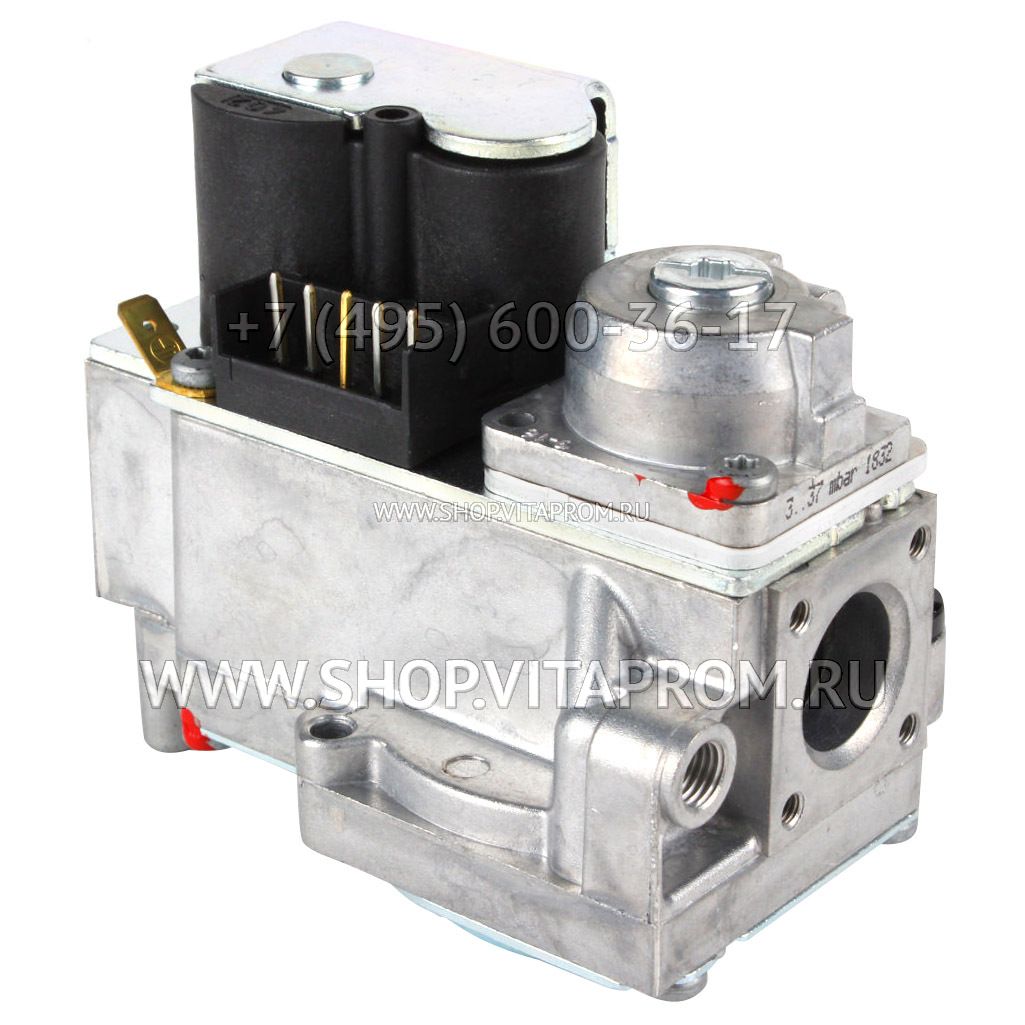

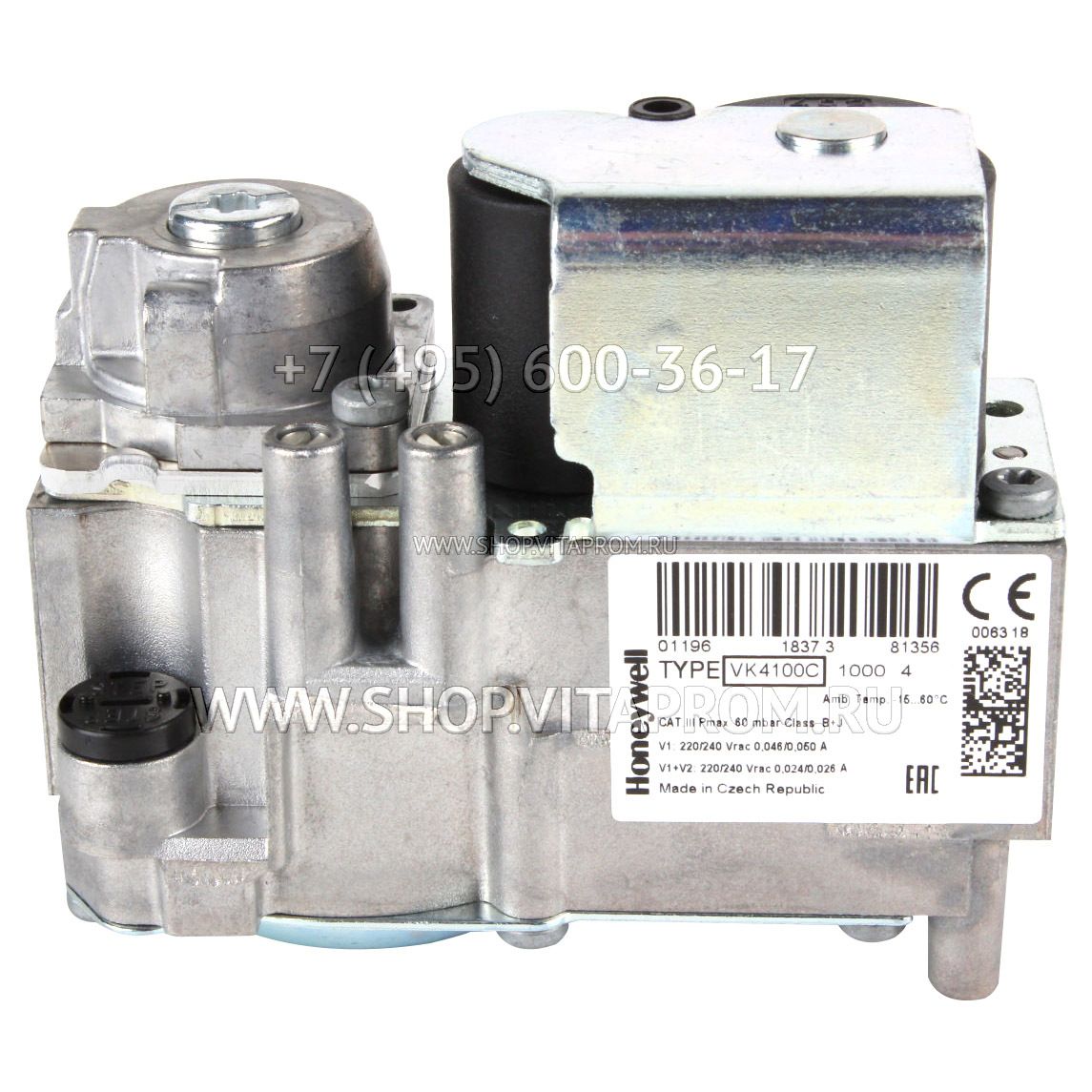

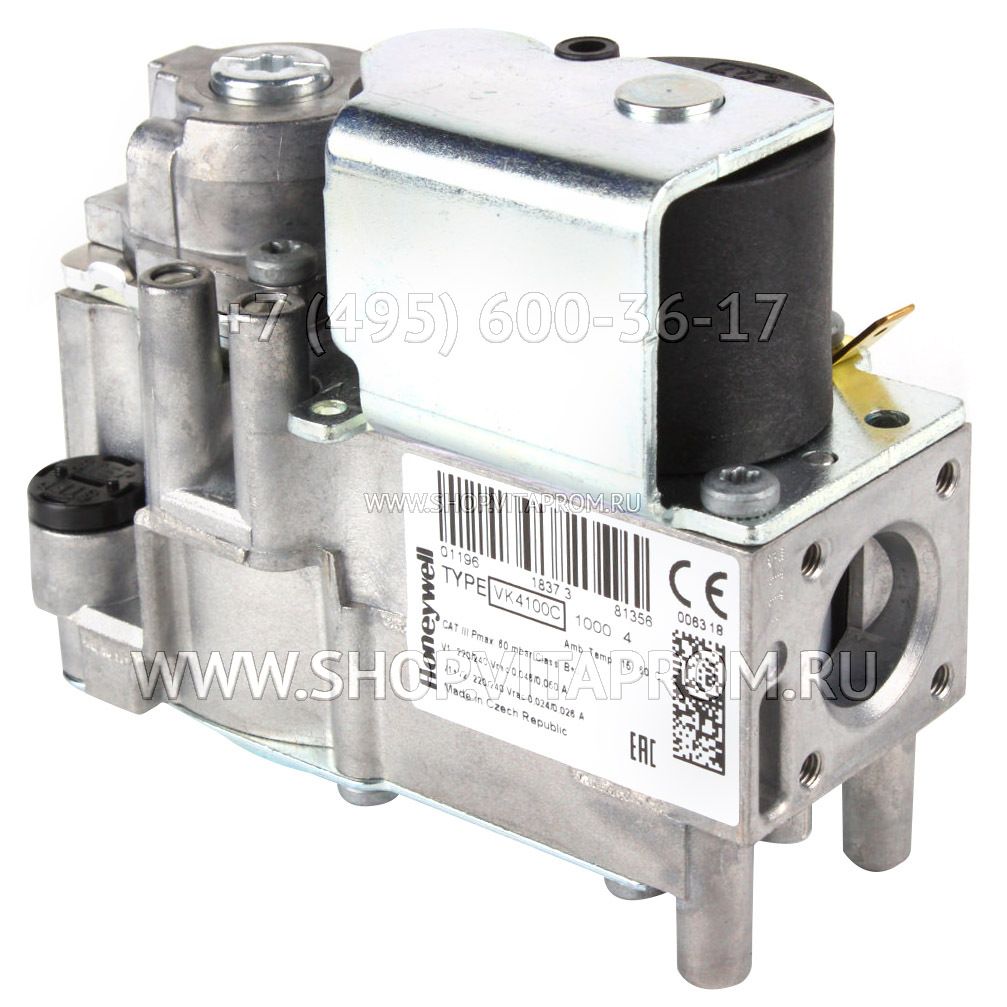

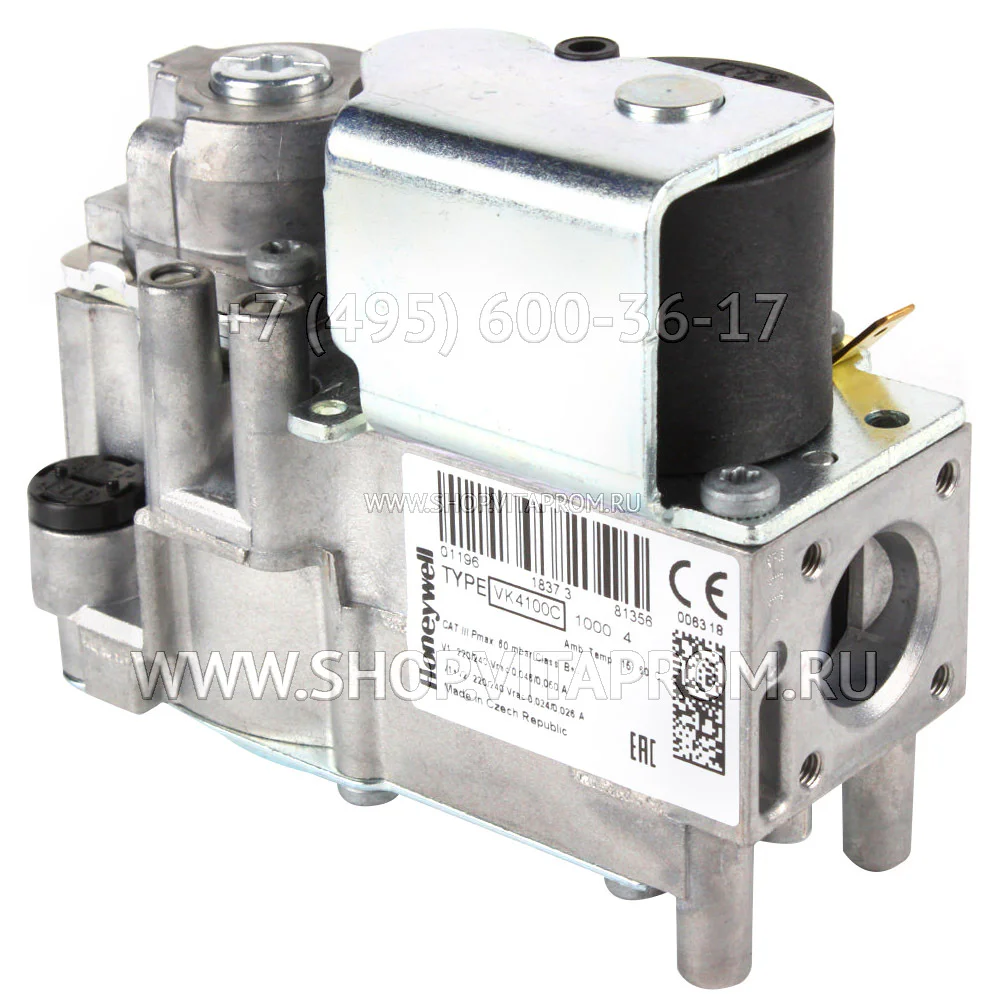

Газовый клапан Honeywell VK4100C1000

Газовый регулятор Honeywell VK4100C1000 является важной частью системы управления и розжига горелки, обеспечивая безопасное зажигание, контроль пламени и регулирование потока газа для как пилотной, так и основной горелки. Этот компонент включает в себя сам газовый клапан VK4100C 1000 и специализированный регулятор розжига, который к нему подключается.

Клапан Resideo VK4100 C 1000 имеет стандартный корпус и предоставляет различные настройки, такие как:

• Регулирование давления с использованием сервопривода.
• Регулирование через дроссельный клапан.
• Плавное зажигание с использованием технологии SOFTLITE.
• Регулирование смеси газа и воздуха в соотношении 1:1.
• Электрический двухуровневый регулятор.
• Плавное регулирование с усилением для различных методов управления.

Газовый регулятор VK4100C1000 включает два электрических устройства: одно для управления главным клапаном и другое для контроля его положения.

Этот газовый электромагнитный клапан способен работать с тремя видами газов: отопительным, природным и сжиженным.

Общие характеристики

• Компрессионный фитинг: 4 мм
• Противодавление: 1-й клапан: 50 мбар 2-й клапан: 0 мбар
• Температура окружающей среды: -15 … 60°C
• Максимальное входное давление: 60 мбар
• Вход и выход подходят для фланцевого соединения
• Экран: На входной стороне
• Напорный кран: Сверху для измерения давления на входе и выходе
• Газовое подключение: Вход: диаметр 18,6 мм Выход: боковой выход диаметром 18,6 мм

Функции управления

• Требования к утечке: Согласно EN126
• Производительность (по воздуху): 3,4 м3/ч при перепаде давления 3 мбар
• Давление Softlite: 5 мбар (-3,5/+0 через 1,5 сек.) регулируется
• Максимальное рабочее давление: 45 мбар
• Контрольный расход: 0,1 м3/ч (мин) воздуха при перепаде давления 9 мбар

Стандартные условия работы

• Информация о расходе газа предоставляется в метрах кубических в час.
• Регистрация выходного давления происходит с помощью датчика, подключенного к трубе диаметром в 1/2 дюйма, длиной в 10 раз больше диаметра, через короткий шланг, длиной, равной 5 диаметрам трубы.
• Газовый клапан Ханивел VK4100C1000 работает при номинальном напряжении и установлен в вертикальном положении.
• Номинальное давление входного газа составляет 25 миллибар, при сухом воздухе и температуре 20°C.
• Давление окружающей среды равно 1013 миллибар.
• Температура окружающей среды поддерживается на уровне 20°C.
• Диафрагма имеет размер 2,8 миллиметра.

Общие положения

Газовый электромагнитный клапан VK4100C 1000 объединяет все функции безопасности и управления горелкой в одной надежной системе. Вход и выход клапана имеют диаметр 18,6 миллиметра и могут быть подключены через фланцы. Существуют различные модели этого клапана с различной силой закрытия: B + J, B + C, B + B.

На входе газового регулятора Honeywell VK4100 C 1000 установлен встроенный мелкосетчатый фильтр, который не предназначен для очистки. Дополнительный выходной фильтр может быть добавлен при необходимости. Внизу клапана есть отверстия для крепления к установке.

Существуют варианты газовых клапанов с боковым выходом как для главной, так и для пилотной горелки. Однако такой боковой выход можно использовать только с фланцевым коллектором горелки. Кроме того, на выходе газового регулятора VK4100A1002A есть соединение для пилотного газа диаметром 4 мм. Можно также установить фитинги для измерения давления с использованием силиконовых трубок диаметром 4 или 6 мм.

Также существует выбор различных типов электрических соединений, таких как подключение к регулятору розжига через разъем или использование вставного выпрямительного блока для стандартных систем розжига DBI. Кроме того, можно выбрать варианты работы при напряжении 24В для совместного использования с другими регуляторами розжига, за исключением регуляторов серии S4565/S4585.

Принцип работы

Что касается принципа работы, газовые регуляторы Resideo VK4100C 1000 используют систему с положительной обратной связью, что означает, что главный клапан автоматически закрывается при отсутствии электропитания или превышении давления газа. Система включает в себя серворегулятор давления и клапан сброса давления, которые работают вместе. Когда электропитание подается, газ проходит через серворегулятор и открывает главный клапан. Затем система поддерживает постоянное давление, регулируя работу главного клапана. Это гарантирует стабильное выходное давление, даже при изменениях входного давления.
