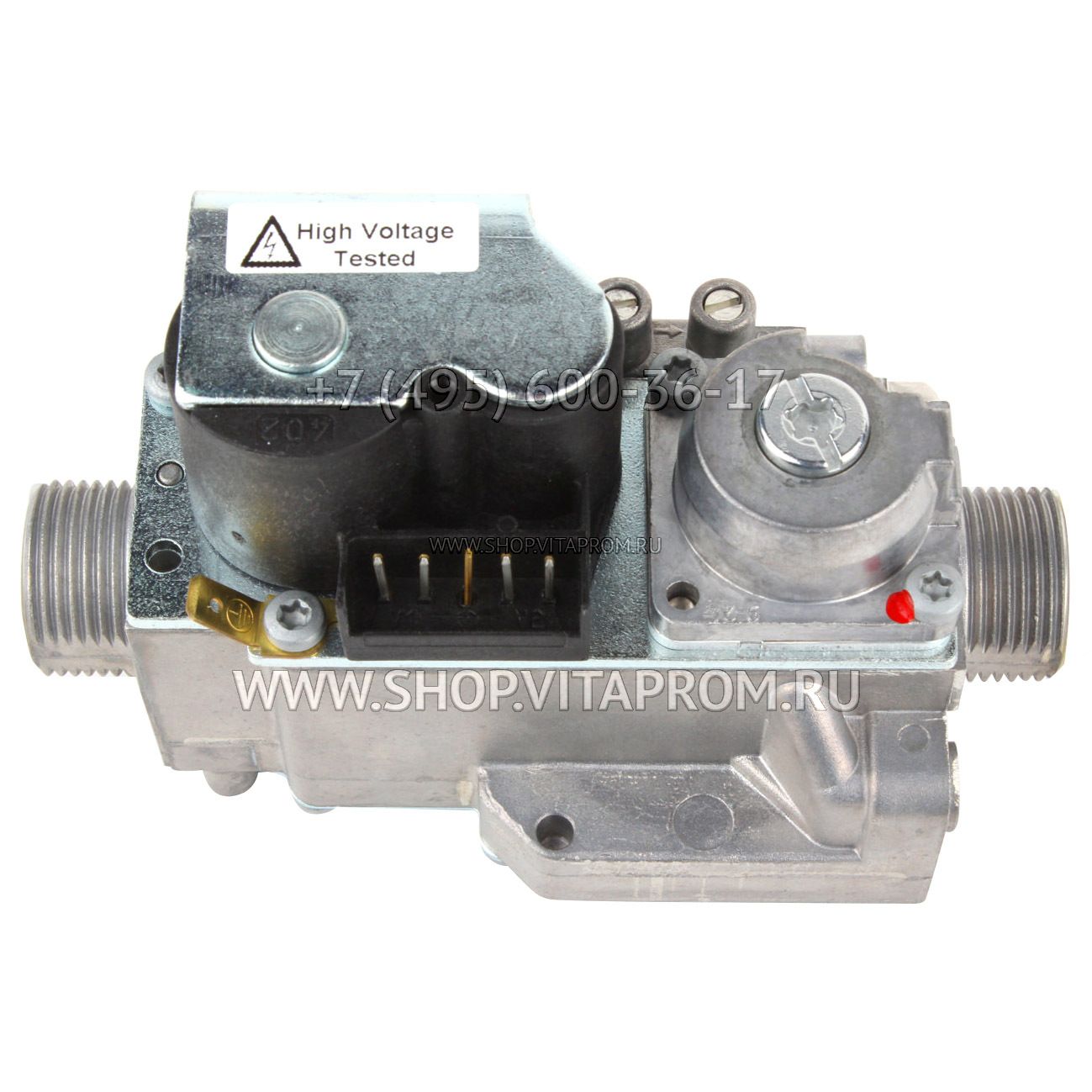

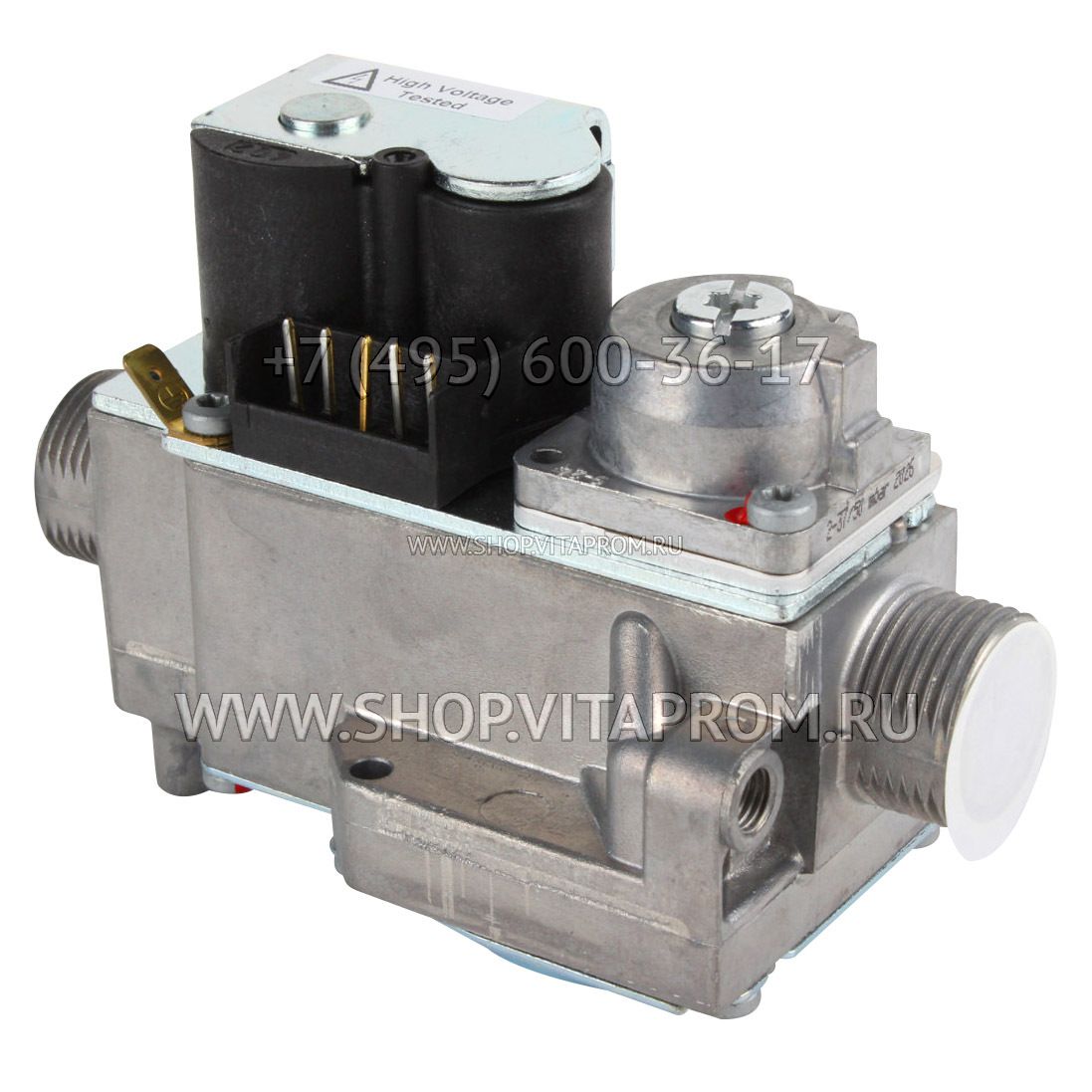

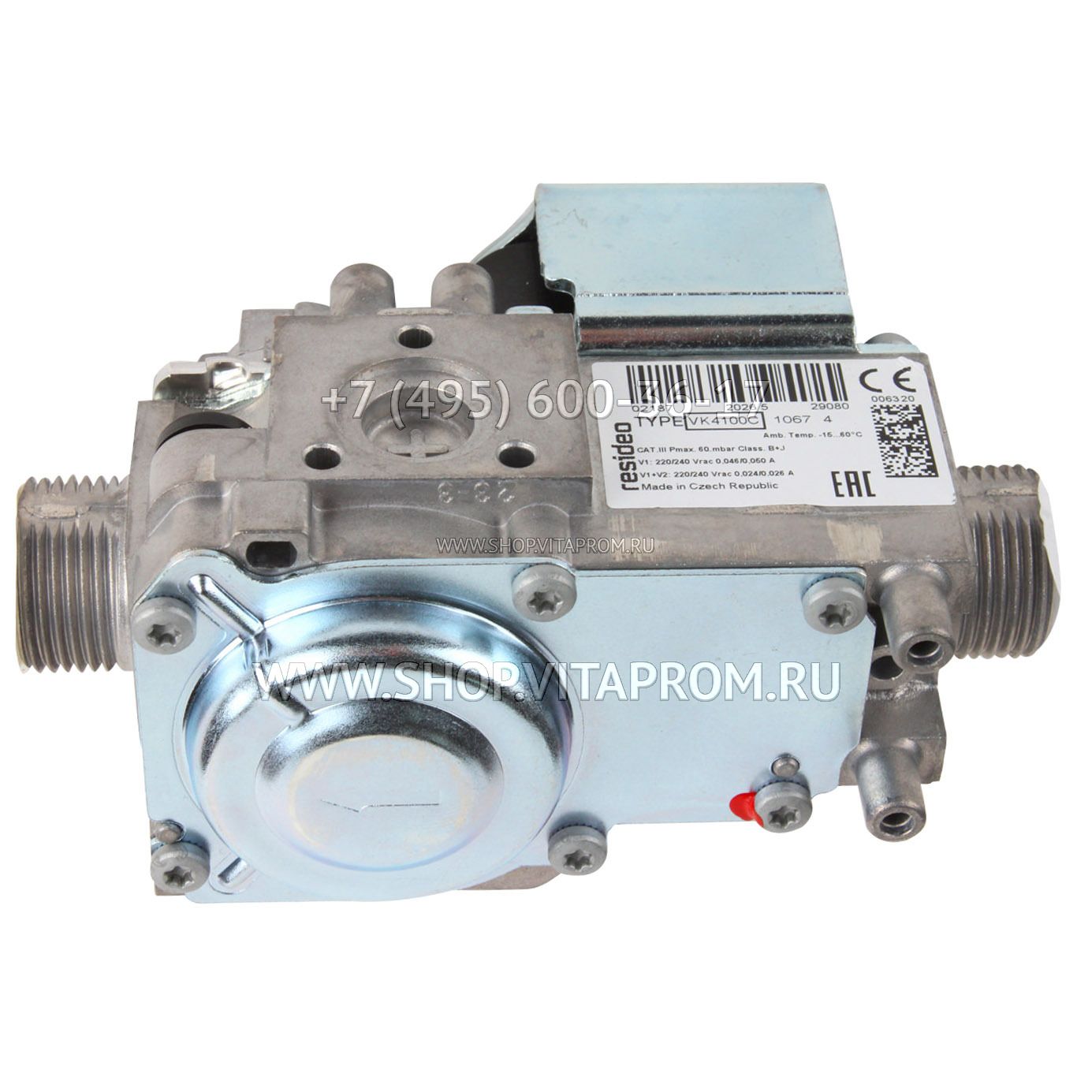

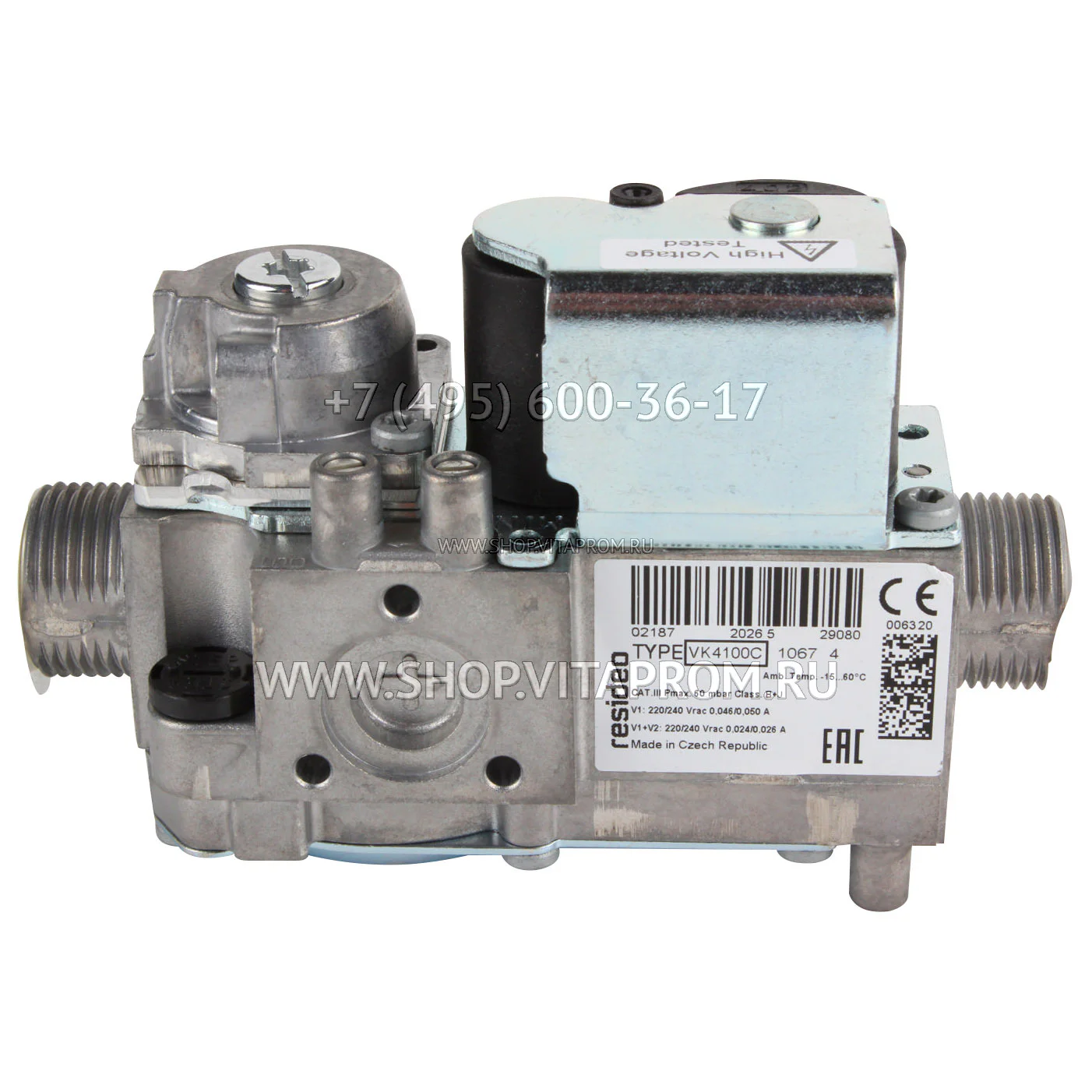

Клапан газовый Honeywell VK4100C1067U

Газовый регулятор Ханивел VK4100C1067U – это часть системы управления и розжига горелки, которая обеспечивает безопасный розжиг, контроль пламени и регулирование потока газа для пилотной и/или основной горелки. Эта система включает в себя сам газовый клапан VK4100C 1067B и специальный регулятор розжига, который присоединяется к нему. Данный клапан устанавливается в том числе на котлы FERROLI PEGASUS 23-32-56, PEGASUS D 20-23-30-32-40-45, PEGASUS D K 30-40 K130, PEGASUS D 20-30-40 LN: 36800620, 39826240.

Газовый клапан Resideo VK4100 C 1067B имеет стандартный корпус и может быть настроен с различными опциями, такими как:

• Регулирование давления с помощью сервопривода.
• Регулирование с помощью дроссельного клапана.
• Плавный розжиг с использованием системы SOFTLITE.
• Регулирование газа и воздуха с отношением 1:1.
• Электрический двухуровневый регулятор.
• Плавное регулирование с усилением для различных типов управления.

Газовый электромагнитный клапан Honeywell VK4100C1067U имеет два электрических устройства: одно для управления главным клапаном и другое для контроля его положения.

Этот газовый электромагнитный клапан может работать с тремя видами газа: отопительным газом, природным газом и сжиженным газом.

Общие характеристики

• Экран: На входной стороне
• Напорный кран: Сверху для измерения давления на входе и выходе
• Максимальное входное давление: 60 мбар
• Компрессионный фитинг: 4 мм
• Вход и выход подходят для фланцевого соединения
• Противодавление: 1-й клапан: 50 мбар; 2-й клапан: 0 мбар
• Температура окружающей среды: -15 … 60°C
• Газовое подключение: Вход: 3/4″ внешний выход: 3/4″ внешний боковой выход

Функции управления

• Максимальное рабочее давление: 45 мбар
• Требования к утечке: Согласно EN126
• Контрольный расход: 0,1 м3/ч (мин) воздуха при перепаде давления 9 мбар
• Производительность (по воздуху): 3,1 м3/ч при перепаде давления 3 мбар
• Давление Softlite: 5 мбар (-3,5/+0 через 1,5 сек.) регулируется Стандартные условия работы
• Номинальное давление входного газа 25 миллибар, сухой воздух при 20°C.
• Регистрация выходного давления с помощью датчика, подключенного к трубе диаметром в 1/2 дюйма, длиной в 10 раз больше диаметра, через короткий шланг длиной, равной 5 диаметрам трубы.
• Температура окружающей среды 20°C.
• Диафрагма размером 2,8 миллиметра.
• Отображение расхода газа в метрах кубических в час.
• Давление окружающей среды 1013 миллибар.
• Работа при номинальном напряжении.
• Установка в вертикальном положении.

Общие положения

Газовый клапан Honeywell VK4100C 1067 объединяет все функции безопасности и управления горелкой в одной надежной системе. Вход и выход клапана имеют диаметр 18,6 миллиметра и могут быть подключены через фланцы. Существуют разные модели этого клапана с разным уровнем силы закрытия: B + J, B + C, B + B.

На входе газового регулятора VK4100 C 1067 есть встроенный мелкосетчатый фильтр, который не предназначен для очистки. Дополнительный выходной фильтр может быть добавлен при необходимости. Внизу клапана есть отверстия для крепления к установке.

Существуют варианты газовых клапанов с боковым выходом газа как для главной, так и для пилотной горелки. Однако такой боковой выход можно использовать только с фланцевым коллектором горелки. Кроме того, на выходе газового регулятора Ханивел VK4100C1067 есть соединение для пилотного газа диаметром 4 мм. Можно также установить фитинги для измерения давления с помощью силиконовых трубок диаметром 4 или 6 мм.

Стоит заметить, что существует возможность выбора разных типов электрических соединений, таких как подключение к регулятору розжига с помощью разъема или использование вставного выпрямительного блока для стандартной системы розжига DBI. Кроме того, можно выбрать варианты работы при напряжении 24В для совместного использования с другими регуляторами розжига, исключая регуляторы серии S4565/S4585.

Принцип работы

Что касается принципа работы, газовые регуляторы VK4100C1067 используют систему с положительной обратной связью (главный клапан автоматически закрывается при отсутствии электропитания или превышении давления газа). Система включает в себя серворегулятор давления и клапан сброса давления, которые работают вместе. Когда электропитание подается, газ проходит через серворегулятор и открывает главный клапан. Затем система поддерживает постоянное давление, регулируя работу главного клапана. Это гарантирует стабильное выходное давление, даже при изменениях входного давления.
