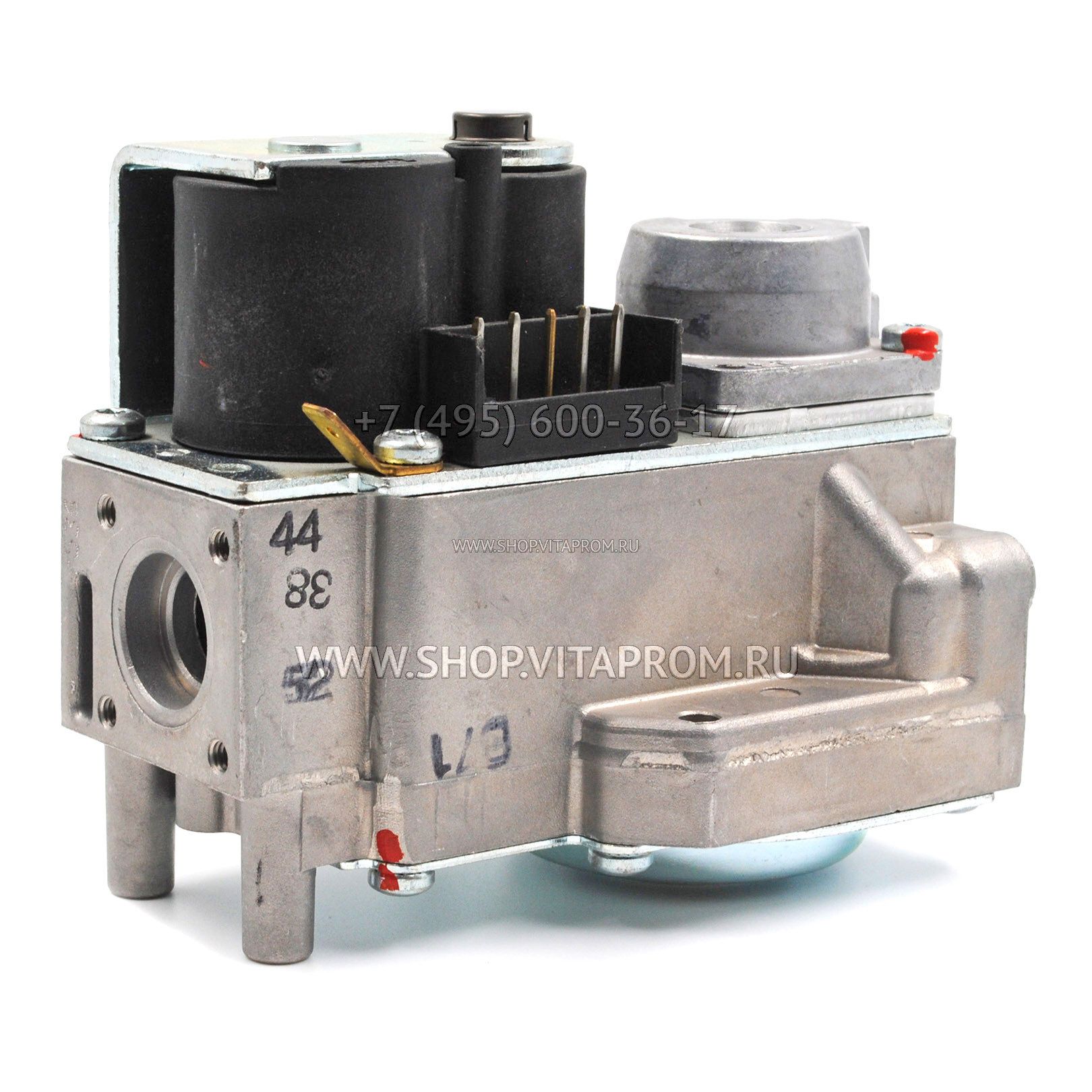

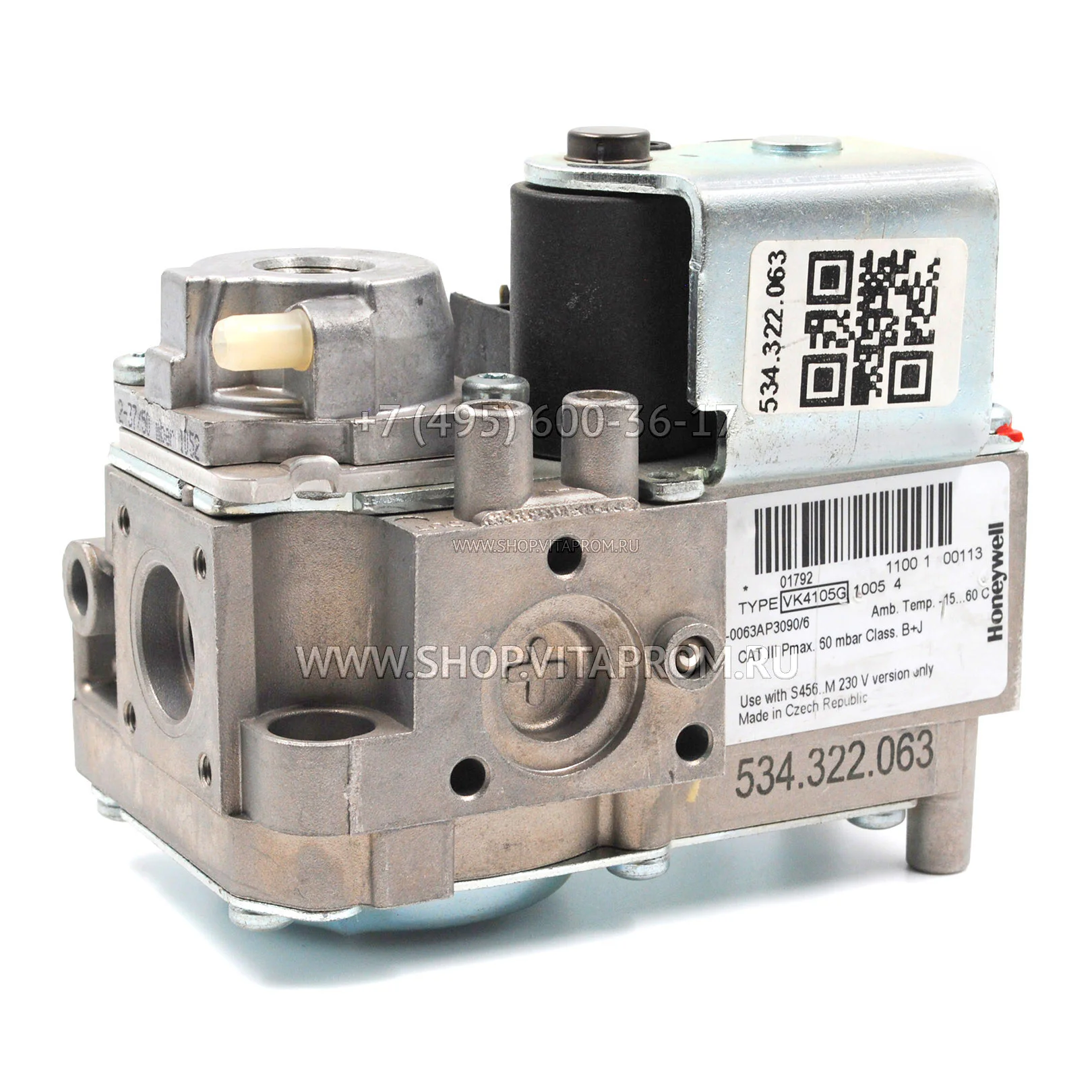

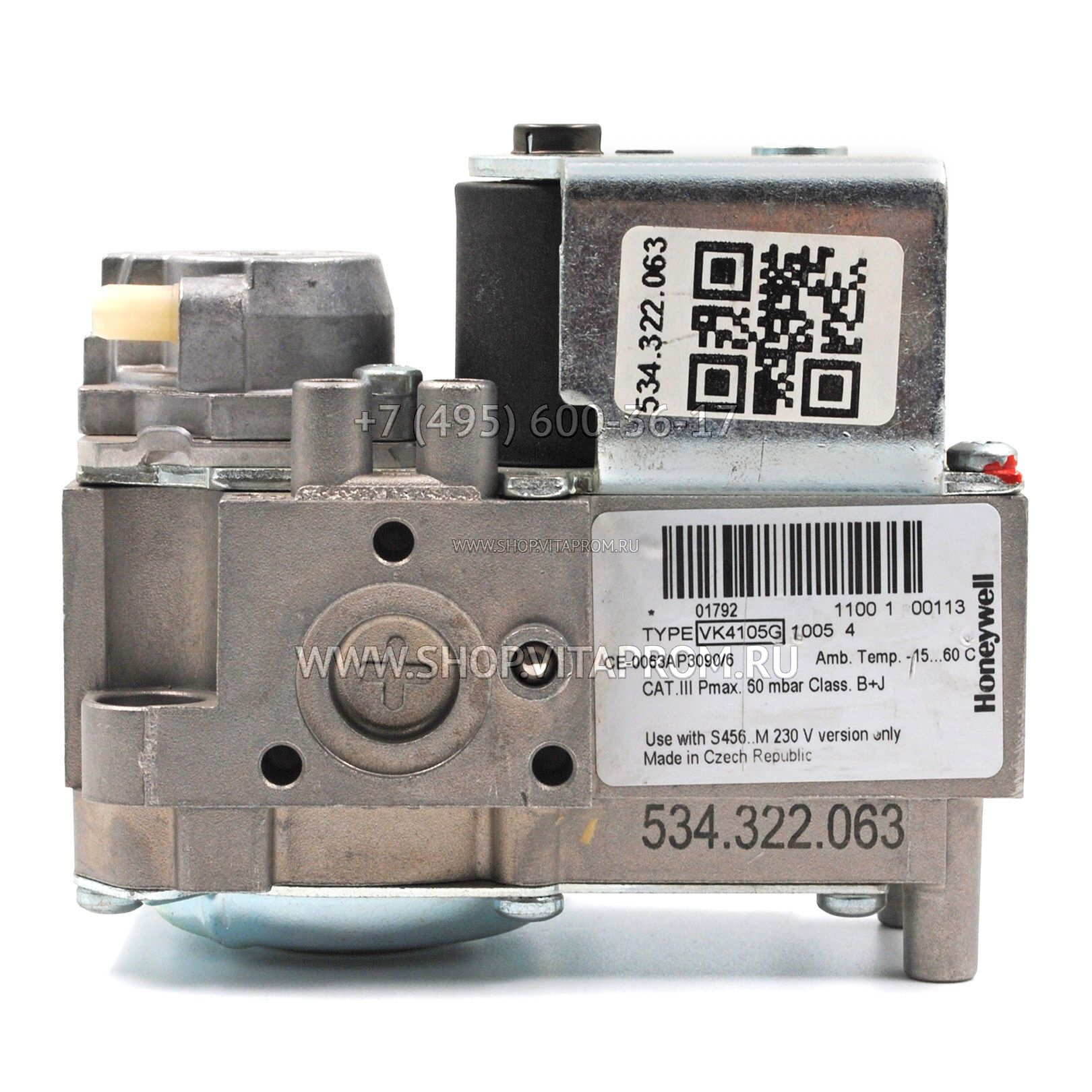

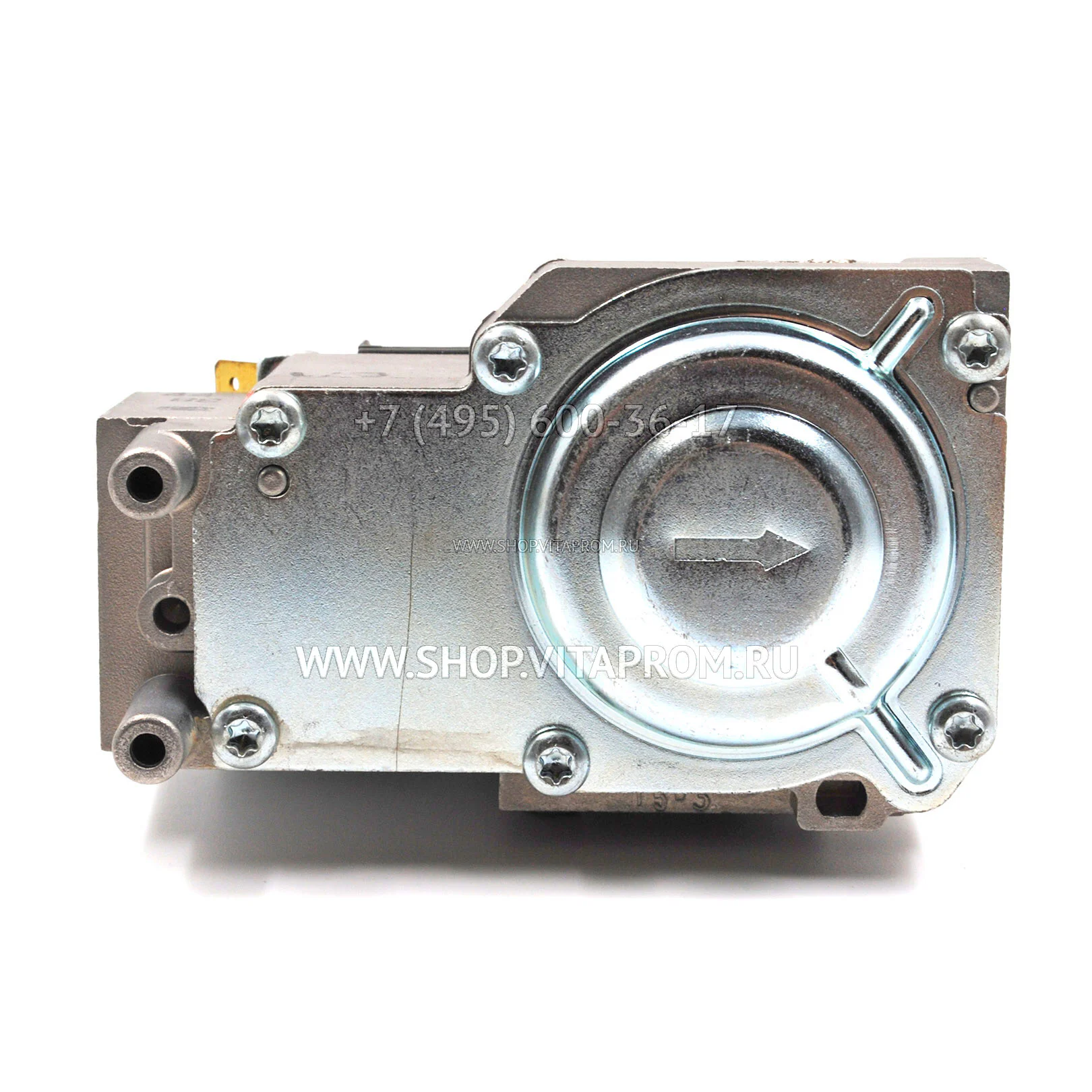

Газовый клапан Honeywell VK4105G1005U

Газовый электромагнитный клапан Resideo VK4105G1005U является частью системы управления, розжига горелки и обеспечивает надежное зажигание, контроль пламени, а также регулирование потока газа для пилотной и основной горелки. Данное устройство содержит в себе клапан VK4105 G 1005U и регулятор розжига, который подключается к этому клапану.

Регулятор Honeywell VK4105G 1005U имеет стандартный корпус и многочисленные настройки, такие как:

• Прецизионное регулирование давления с использованием сервопривода
• Плавное и безопасное зажигание с применением технологии SOFTLITE
• Гибкое и плавное регулирование с усилением для различных методов управления
• Регулирование с помощью дроссельного клапана
• Регулирование смеси газа и воздуха в идеальной пропорции 1:1
• Электронный двухуровневый регулятор для максимальной эффективности

Газовый регулятор Ханивел VK4105G1005B оснащен двумя электрическими устройствами:

1. устройство для точного управления главным клапаном;
2. устройство для постоянного контроля положения клапана.

Этот регулятор работает с различными видами газов:

1. отопительным
2. природным
3. сжиженным

Технические характеристики

• Вход и выход подходят для фланцевого соединения
• Экран: На входной стороне
• Напорный кран: Сверху для измерения давления на входе и выходе
• Газовое соединение: Вход: диаметр 17,9 мм Выход: боковой выход диаметром 17,9 мм
• Противодавление: 1-й клапан: 50 мбар 2-й клапан: —
• Температура окружающей среды: -15 … 60°C
• Максимальное входное давление: 60 мбар

Примечания:

• Установлен фитинг обратной связи по давлению
• Колпачковый винт с уплотнительным кольцом упакован отдельно в полиэтиленовый пакет, добавленный к основной упаковке

Функции управления

• Максимальное рабочее давление: 60 мбар
• Требования к утечке: Согласно EN126
• Производительность (по воздуху): 2,5 м3/ч при перепаде давления 3 мбар

Электрические характеристики

• Номинальная мощность: 230 В переменного тока; 50 Гц
• Используйте только в сочетании с электроникой зажигания S456..M

Стандартные условия эксплуатации

• Температура окружающей среды поддерживается на уровне 20°C.
• Диафрагма имеет размер 2,8 миллиметра.
• Газовый клапан Honeywell VK4105 G 1005B функционирует при номинальном напряжении и установлен в вертикальном положении для наилучшей производительности.
• Номинальное давление входного газа составляет 25 миллибар при сухом воздухе и стабильной температуре 20°C.
• Данные о расходе газа измеряются в метрах кубических в час для максимальной точности.
• Давление окружающей среды остается на уровне 1013 миллибар, обеспечивая надежные условия эксплуатации.
• Регистрация выходного давления происходит с использованием датчика, подключенного к трубе диаметром в 1/2 дюйма, длиной в 10 раз больше диаметра, через короткий шланг, длиной, равной 5 диаметрам трубы.

Общие особенности

Вход и выход газового электромагнитного клапана VK4105G 1005B имеют диаметр 18,6 миллиметра и подключаются через фланцы. Существуют разные модели данного газового клапана с различными уровнями силы закрытия, такие как:

1. B + J
2. B + C
3. B + B.

На входе газового клапана Honeywell VK4105G1005 находится встроенный мелкосетчатый фильтр, непредназначенный для очистки. При необходимости можно установить дополнительный выходной фильтр. В нижней части клапана имеются отверстия для крепления к установке.

Существуют варианты газовых регуляторов с боковым выходом для главной и пилотной горелки. Но такой боковой выход можно использовать только с фланцевым коллектором горелки. Кроме того, на выходе газового регулятора VK4105G 1005 находится соединение для пилотного газа диаметром 4 мм. Также можно установить фитинги для измерения давления с использованием силиконовых трубок диаметром 4 или 6 мм.

Существует выбор различных типов электрических соединений, таких как подключение к регулятору розжига через разъем или использование вставного выпрямительного блока для стандартных систем розжига DBI. Также доступны варианты работы при напряжении 24В для наилучшей совместимости с различными регуляторами розжига, за исключением регуляторов серии S4565/S4585.

Принцип работы

Газовые клапаны VK4105 G 1005 имеют систему с положительной обратной связью (автоматическое закрытие главного клапана в случае отсутствия электропитания или превышения давления газа). Система включает в себя высокотехнологичный серворегулятор давления и клапан сброса давления, которые сотрудничают между собой. Когда электропитание подается, газ проходит через серворегулятор и открывает главный клапан. Затем система поддерживает постоянное давление, регулируя работу главного клапана. Это обеспечивает стабильное выходное давление, даже при изменениях входного давления, и подчеркивает его надежность в работе.
