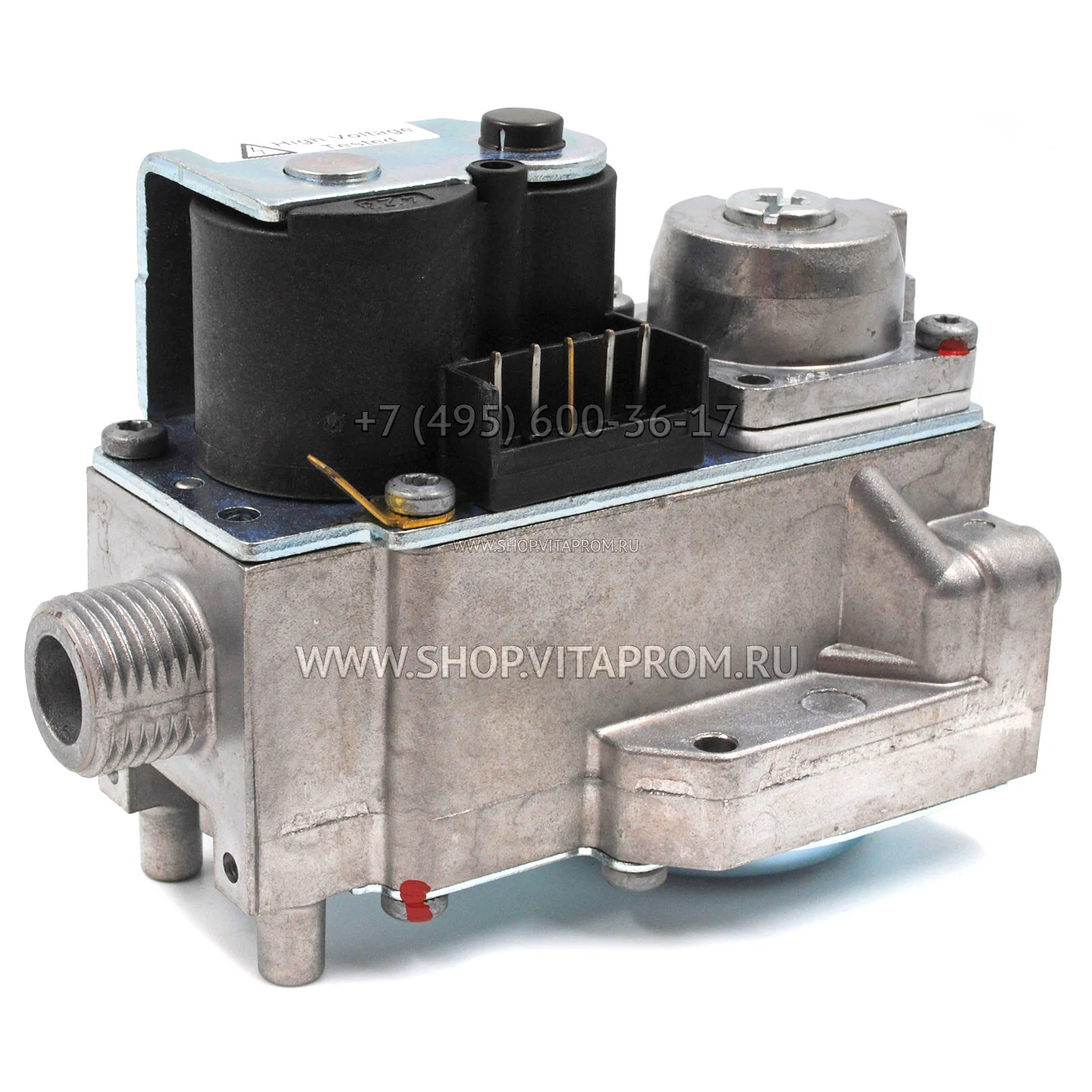

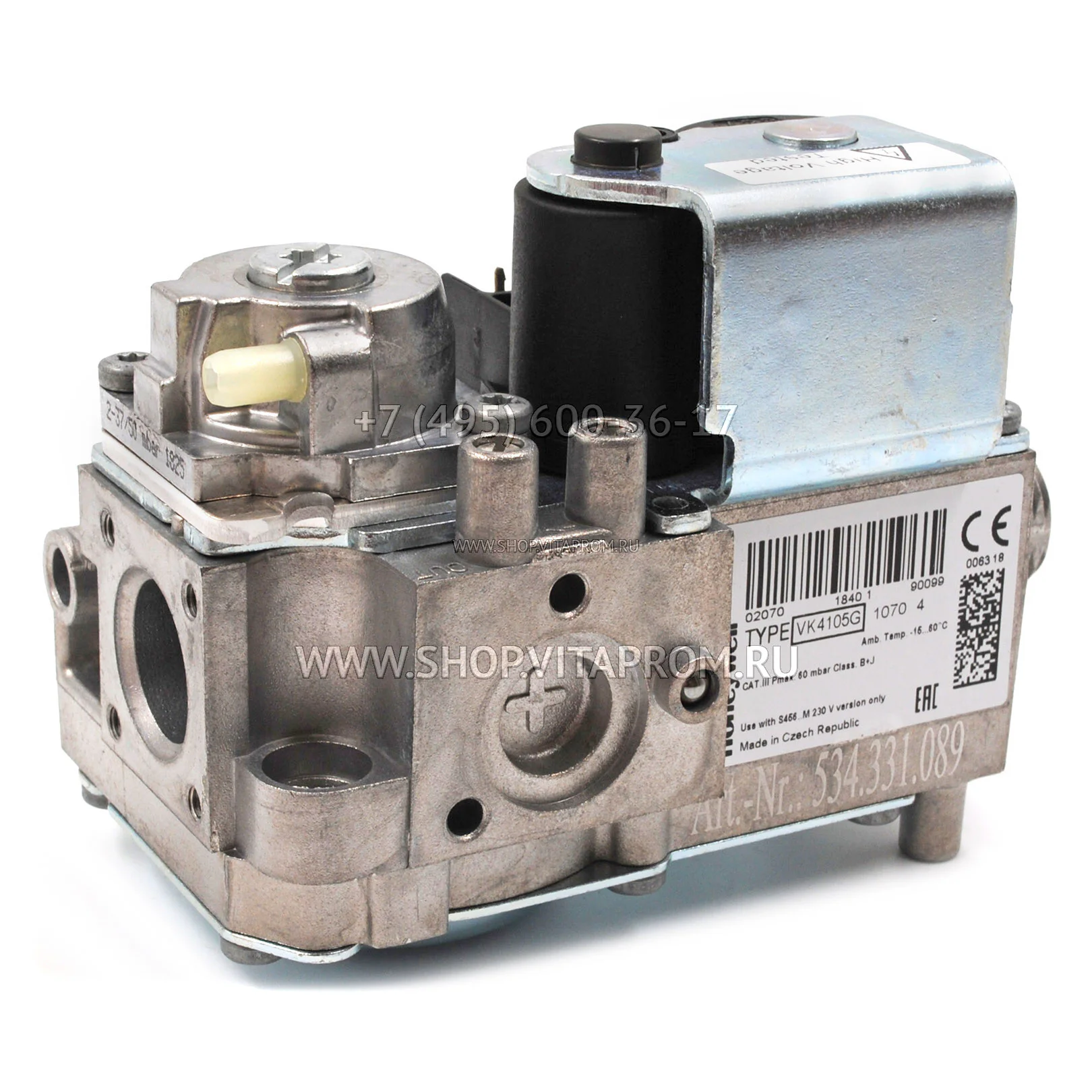

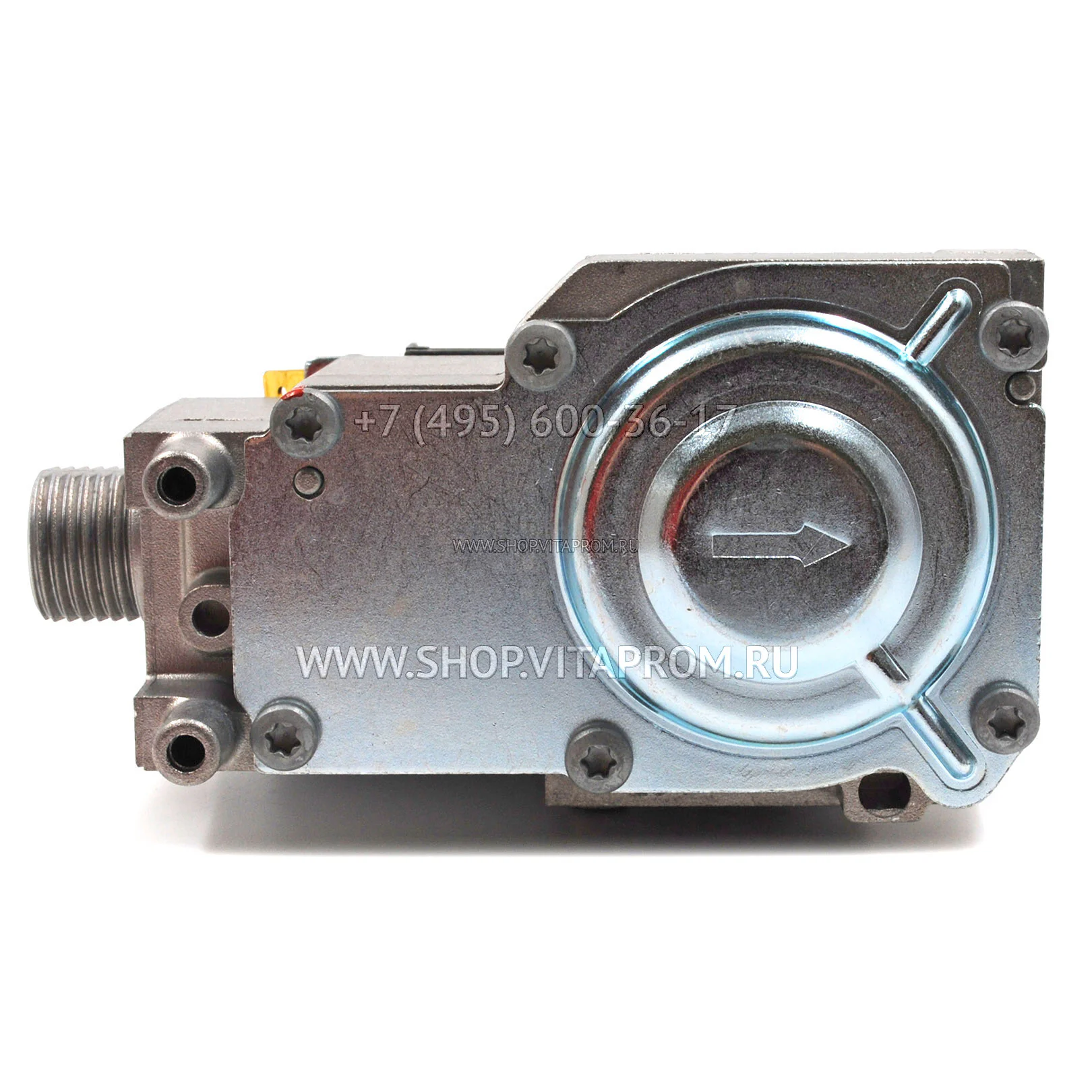

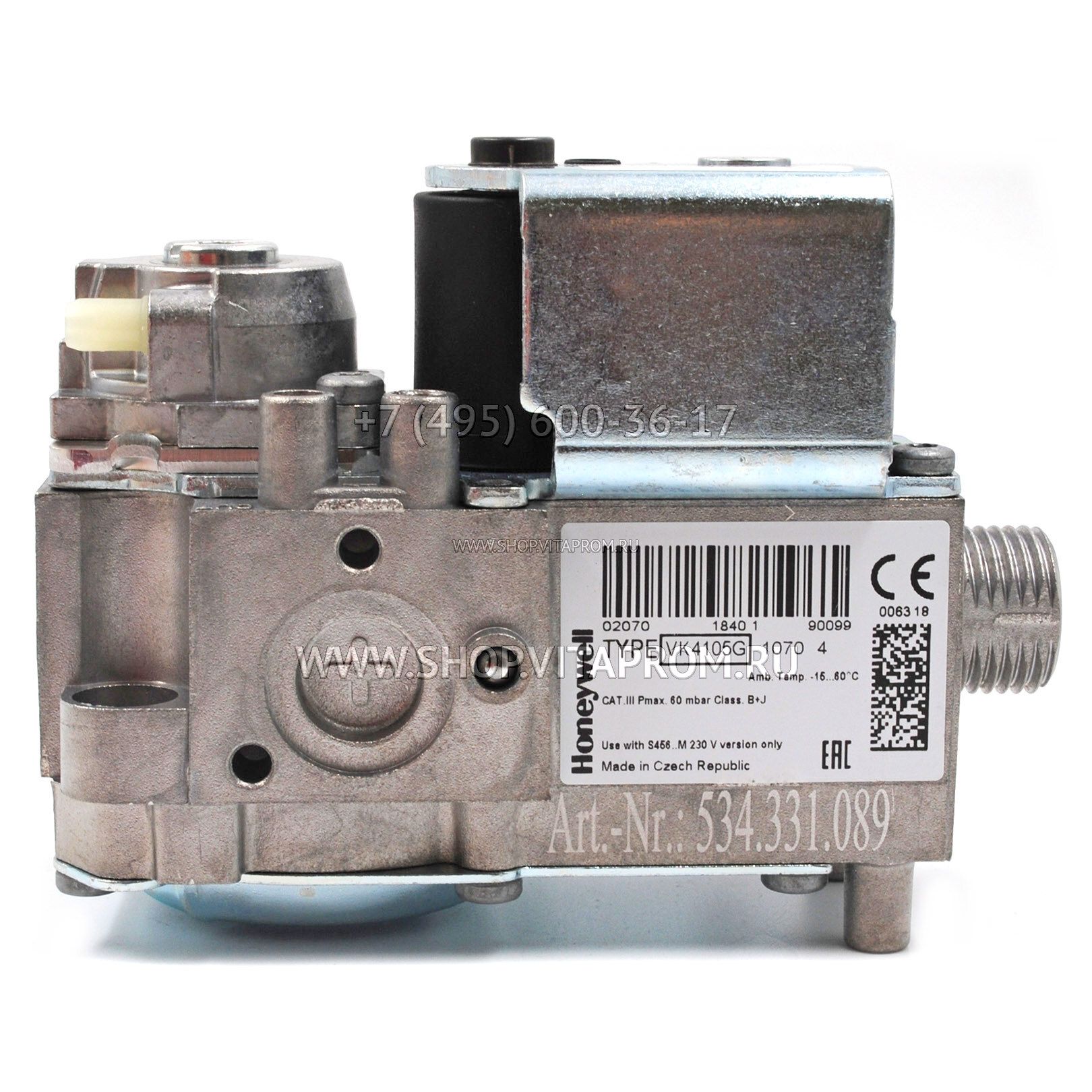

Клапан газовый Honeywell VK4105G1070U

Газовый электромагнитный клапан Ханивел VK4105G1070U является неотъемлемой частью системы управления и розжига горелки, обеспечивая безопасное зажигание, контроль пламени и регулирование потока газа как для пилотной, так и для основной горелки. Этот устройство включает в себя сам клапан VK4105G 1070U и специализированный регулятор розжига, который к нему подключается. Данный клапан устанавливается в том числе на котлы Ferroli на модели DOMINA C 24 E, F 24 E, DOMItop C 24 E, C 30 E, F 24 E, F 30 E, Ferella Gold C 24 MEL, C 30 MEL, F 24 MEL, F 30 MEL, NEW ELITE 60 C 30, F 24, F 30, C 24, NEW ELITE C 24 E, C 30 E, F 30 E: 36802720, 398048800, 39804880.

Газовый регулятор Honeywell VK4105 G 1070U имеет стандартный корпус и обладает разнообразными настройками, включая:

• Регулирование давления с помощью сервопривода.
• Регулирование через дроссельный клапан.
• Плавное зажигание с применением технологии SOFTLITE.
• Регулирование соотношения газа и воздуха в пропорции 1:1.
• Электрический двухуровневый регулятор.
• Плавное регулирование с усилением для различных методов управления.

Газовый регулятор VK4105G1070B оборудован двумя электрическими устройствами: одним для управления главным клапаном и другим для контроля его положения.

Этот газовый электромагнитный клапан способен работать с тремя видами газов: отопительным, природным и сжиженным.

Общие характеристики

1. Вход и выход подходят для фланцевого соединения
2. Экран: На входной стороне
3. Напорный кран: Сверху для измерения давления на входе и выходе
4. Газовое соединение: Вход: 1/2″ внешний выход: боковой выход диаметром 18,6 дюйма: —
5. Противодавление: 1-й клапан: 50 мбар; 2-й клапан
6. Температура окружающей среды: -15 … 60°C
7. Максимальное входное давление: 60 мбар

Примечания: Установлен фитинг обратной связи по давлению

Функции управления

1. Максимальное рабочее давление: 60 мбар
2. Требования к утечке: Согласно EN126
3. Производительность (по воздуху): 2,7 м3/ч при перепаде давления 3 мбар

Стандартные условия работы

• Температура окружающей среды поддерживается на уровне 20°C.
• Диафрагма имеет размер 2,8 миллиметра.
• Информация о расходе газа предоставляется в метрах кубических в час.
• Номинальное давление входного газа составляет 25 миллибар, при сухом воздухе и температуре 20°C.
• Давление окружающей среды равно 1013 миллибар.
• Регистрация выходного давления происходит с помощью датчика, подключенного к трубе диаметром в 1/2 дюйма, длиной в 10 раз больше диаметра, через короткий шланг, длиной, равной 5 диаметрам трубы.
• Газовый клапан VK4105G 1070B работает при номинальном напряжении и установлен в вертикальном положении.

Электрическая информация

• Номинальная мощность: 230 В переменного тока; 50 Гц
• Используйте только в сочетании с электроникой зажигания S456..M

Общие положения

Клапан Ханивел VK4105 G 1070B объединяет в себе все функции безопасности и управления горелкой в одной надежной системе. Вход и выход клапана имеют диаметр 18,6 миллиметра и могут быть подключены через фланцы. Доступны разные модели этого клапана с различным уровнем силы закрытия: B + J, B + C, B + B.

На входе газового регулятора VK4105G1070 установлен встроенный мелкосетчатый фильтр, предназначенный не для очистки. При необходимости может быть добавлен дополнительный выходной фильтр. Внизу клапана имеются отверстия для крепления к установке.

Существуют варианты газовых клапанов с боковым выходом как для главной, так и для пилотной горелки. Однако такой боковой выход может использоваться только с фланцевым коллектором горелки. Кроме того, на выходе газового регулятора Resideo VK4105G 1070 имеется соединение для пилотного газа диаметром 4 мм. Также можно установить фитинги для измерения давления с использованием силиконовых трубок диаметром 4 или 6 мм.

Существует также выбор различных типов электрических соединений, таких как подключение к регулятору розжига через разъем или использование вставного выпрямительного блока для стандартных систем розжига DBI. Кроме того, предоставляются варианты работы при напряжении 24В для совместного использования с другими регуляторами розжига, за исключением регуляторов серии S4565/S4585.

Принцип работы

Что касается принципа работы, газовые электромагнитные клапаны VK4105 G 1070 используют систему с положительной обратной связью, что означает, что главный клапан автоматически закрывается при отсутствии электропитания или превышении давления газа. Система включает в себя серворегулятор давления и клапан сброса давления, которые работают вместе. Когда электропитание подается, газ проходит через серворегулятор и открывает главный клапан. Затем система поддерживает постоянное давление, регулируя работу главного клапана. Это гарантирует стабильное выходное давление, даже при изменениях входного давления.
