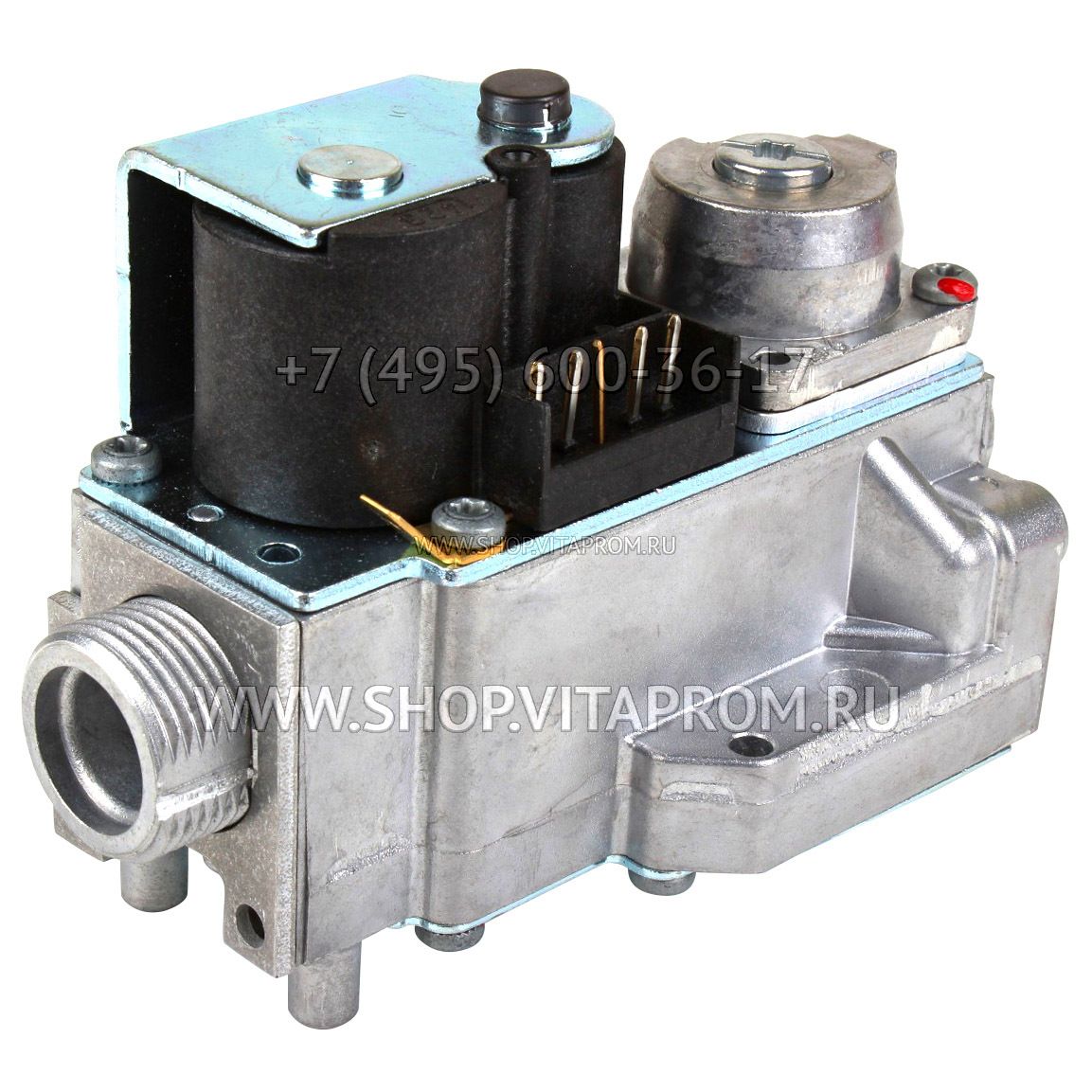

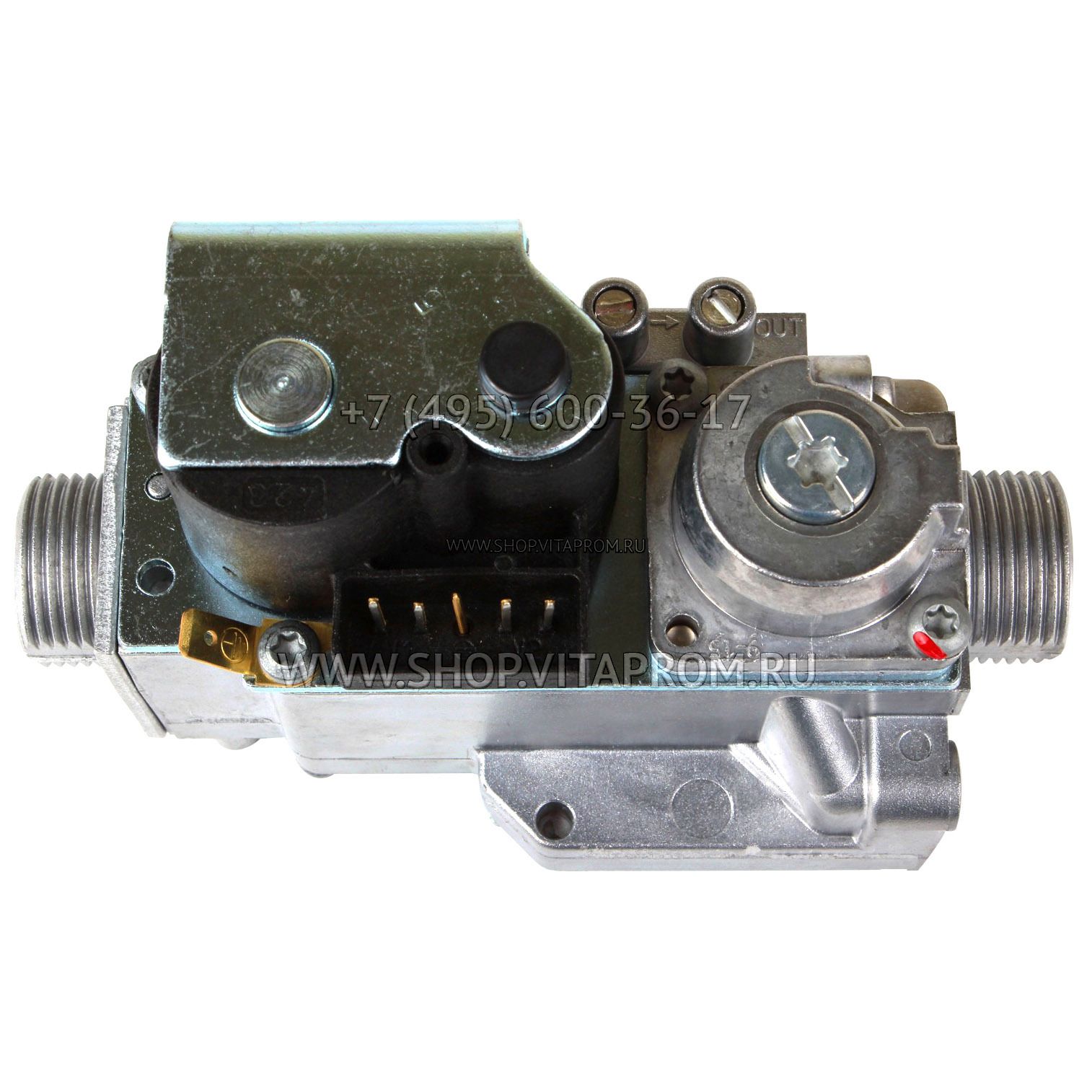

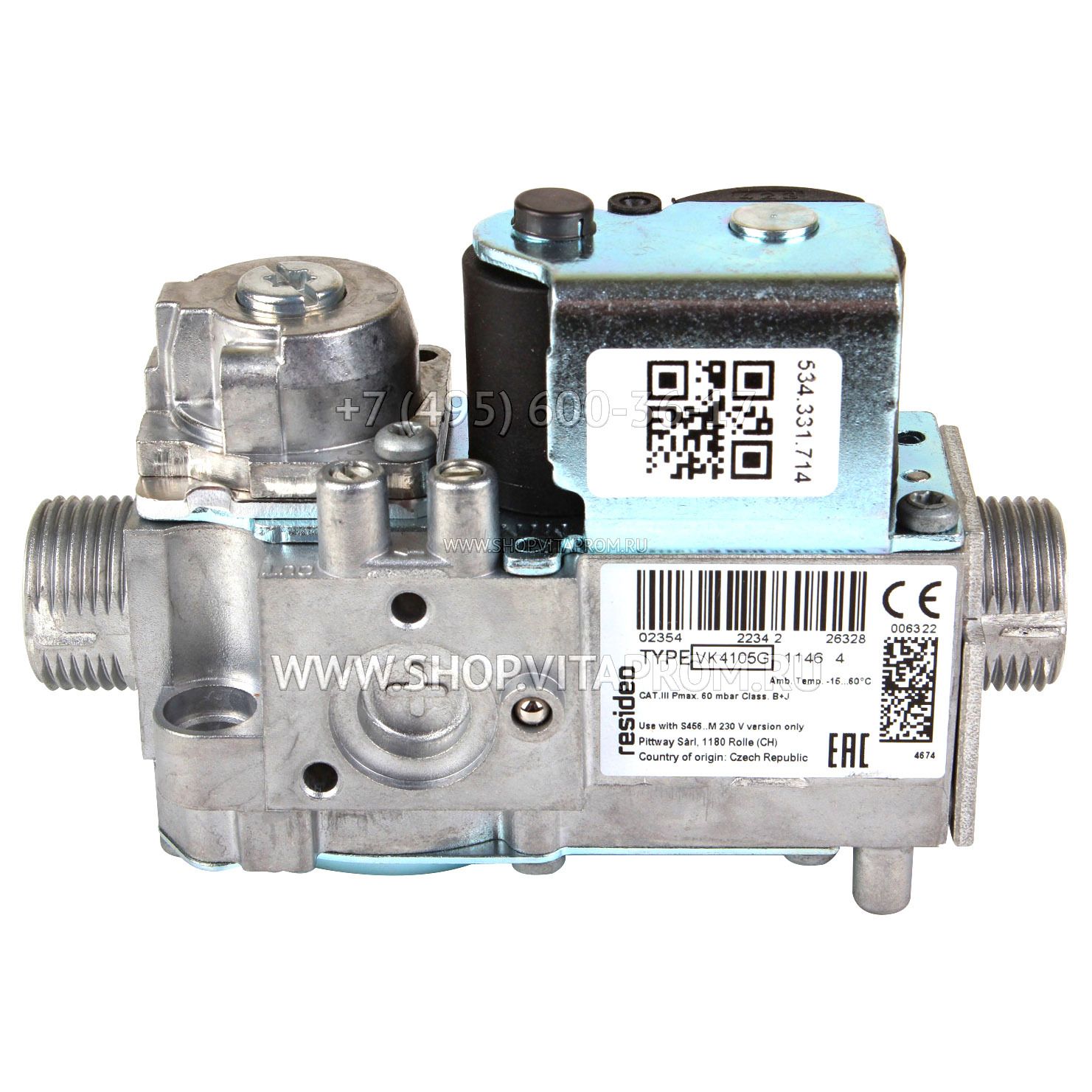

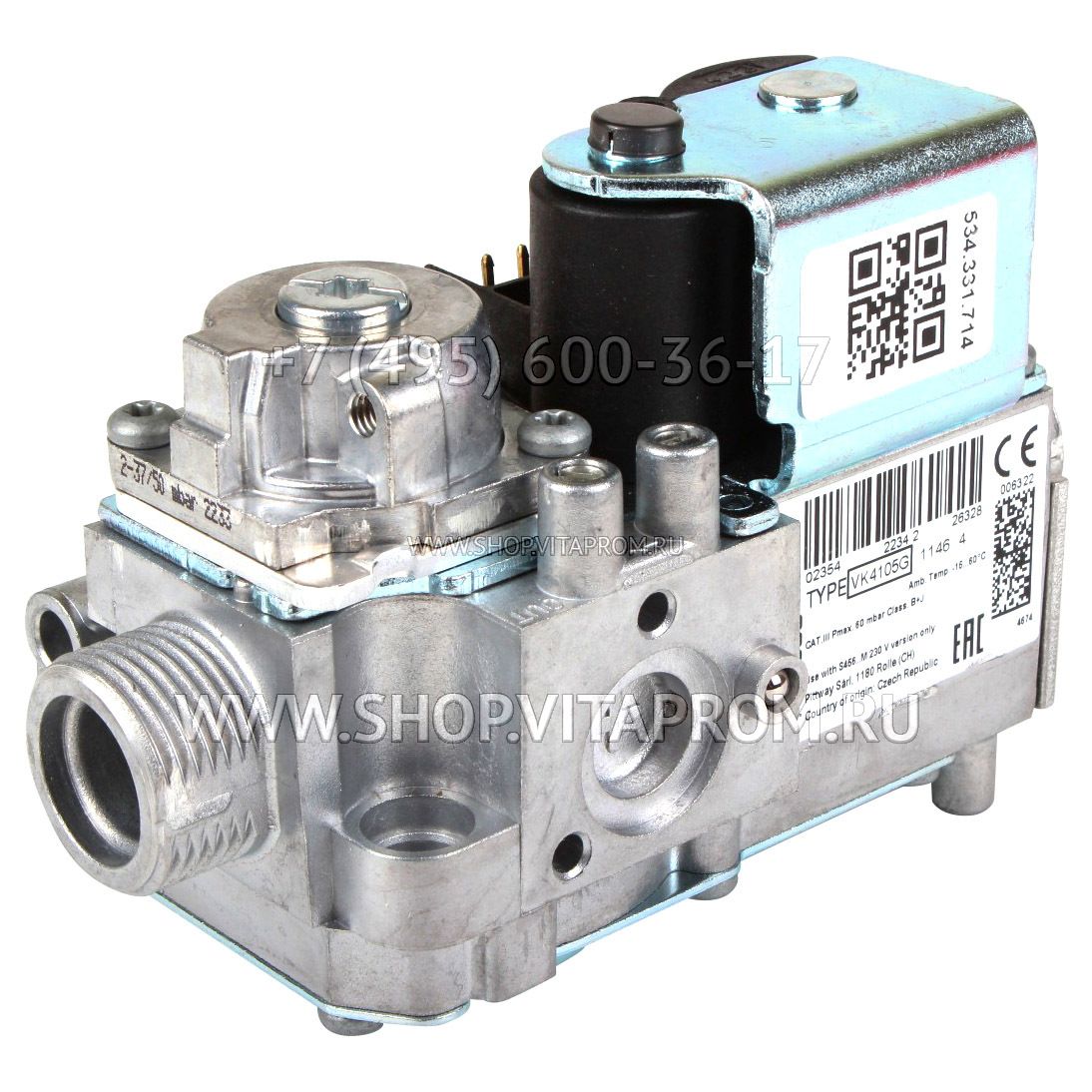

Газовый клапан Honeywell VK4105G1146B

Газовый клапан от производителя Ханивел VK4105G1146B участвует в управлении и розжиге горелки. Также данный регулятор обеспечивает надежное зажигание и регулирование потока газа для пилотной и основной горелки. Этот клапан включает в себя встроенный газовый клапан VK4105 G 1146B и регулятор розжига. Данный клапан устанавливается в том числе на котлы PROTHERM Леопард 24 BOV 15, 24 BTVR 15, Protherm МЕДВЕДЬ 20,30,40,50 KLOM 16, Protherm МЕДВЕДЬ 20,30,40 KLZ 15, Protherm МЕДВЕДЬ 20,30,40,50 KLZ 16: 0020023220.

Газовый электромагнитный клапан Resideo VK4105G 1146B имеет стандартный корпус и предоставляет множество настроек, таких как:

1. Регулирование с использованием дроссельного клапана.
2. Постепенное регулирование с возможностью настройки для различных методов управления.
3. Запуск с плавным розжигом, используя инновационную технологию SOFTLITE.
4. Управление давлением при помощи сервопривода.
5. Регулирование смеси газа и воздуха в пропорции 1:1.
6. Электрический двухуровневый механизм управления.

Газовый регулятор Ханивел VK4105 G 1146U оснащен двумя электрическими устройствами:

• точного управления главным клапаном;
• постоянного контроля положения клапана.

Этот регулятор работает с различными видами газов:

1. отопительным
2. сжиженным
3. природным

Общие характеристики

1. Вход и выход подходят для фланцевого соединения
2. Экран: На входной стороне
3. Напорный кран: Сверху для измерения давления на входе и выходе
4. Газовое соединение: Вход: 3/4″ внешний выход: 3/4″ внешний боковой выход: —
5. Противодавление: 1-й клапан: 50 мбар 2-й клапан: —
6. Температура окружающей среды: -15 … 60°C
7. Максимальное входное давление: 60 мбар

Примечания: с монтажной пластиной на входе

Функции управления

1. Максимальное рабочее давление: 60 мбар
2. Требования к утечке: Согласно EN126
3. Производительность (по воздуху): 2,6 м3/ч при перепаде давления 3 мбар

Электрическая информация

1. Номинальная мощность: 230 В переменного тока; 50 Гц
2. Используйте только в сочетании с электроникой зажигания S456..M

Стандартные условия эксплуатации

• Газовый клапан Honeywell VK4105G1146U работает при номинальном напряжении и установлен в вертикальном положении для оптимальной производительности.
• Входное давление газа номинально равно 25 миллибар с сухим воздухом и стабильной температурой 20°C.
• Среда поддерживает температуру на уровне 20°C.
• Диаметр диафрагмы составляет 2,8 миллиметра.
• Давление окружающей среды остается на уровне 1013 миллибар, обеспечивая надежные эксплуатационные условия.
• Выходное давление регистрируется при помощи датчика, подключенного к трубе диаметром 1/2 дюйма, длиной в 10 раз больше диаметра, через короткий шланг, длиной, равной 5 диаметрам трубы.
• Расход газа измеряется в метрах кубических в час для максимальной точности.

Общие особенности

Вход и выход газового электромагнитного клапана VK4105G 1146U имеют диаметр 18,6 миллиметра и подключаются через фланцы. Существуют разные модели данного газового клапана с различными уровнями силы закрытия, такие как:

• B + C
• B + B
• B + J

На входе клапана Honeywell VK4105 G 1146U находится встроенный мелкосетчатый фильтр, непредназначенный для очистки. При необходимости можно установить дополнительный выходной фильтр. В нижней части клапана имеются отверстия для крепления к установке.

Существуют варианты газовых регуляторов с боковым выходом для главной и пилотной горелки. Но такой боковой выход можно использовать только с фланцевым коллектором горелки. Кроме того, на выходе регулятора VK4105G1146 находится соединение для пилотного газа диаметром 4 мм. Также можно установить фитинги для измерения давления с использованием силиконовых трубок диаметром 4 или 6 мм.

Существует выбор различных типов электрических соединений, таких как подключение к регулятору розжига через разъем или использование вставного выпрямительного блока для стандартных систем розжига DBI. Также доступны варианты работы при напряжении 24В для наилучшей совместимости с различными регуляторами розжига, за исключением регуляторов серии S4565/S4585.

Принцип работы

Газовые регуляторы VK4105G 1146 имеют систему с положительной обратной связью (автоматическое закрытие главного клапана в случае отсутствия электропитания или превышения давления газа). Система включает в себя высокотехнологичный серворегулятор давления и клапан сброса давления, которые сотрудничают между собой. Когда электропитание подается, газ проходит через серворегулятор и открывает главный клапан. Затем система поддерживает постоянное давление, регулируя работу главного клапана. Это обеспечивает стабильное выходное давление, даже при изменениях входного давления, и подчеркивает его надежность в работе.
