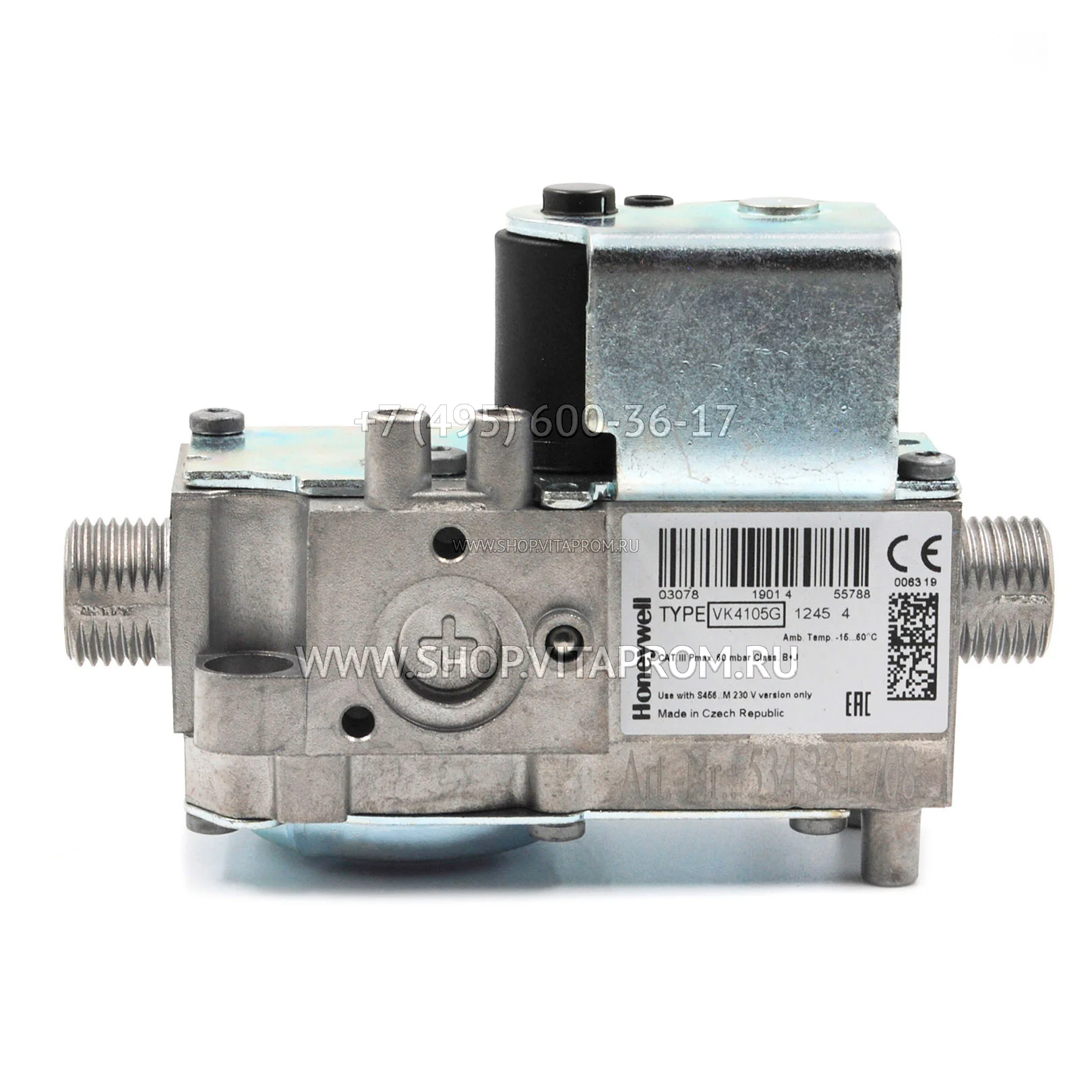

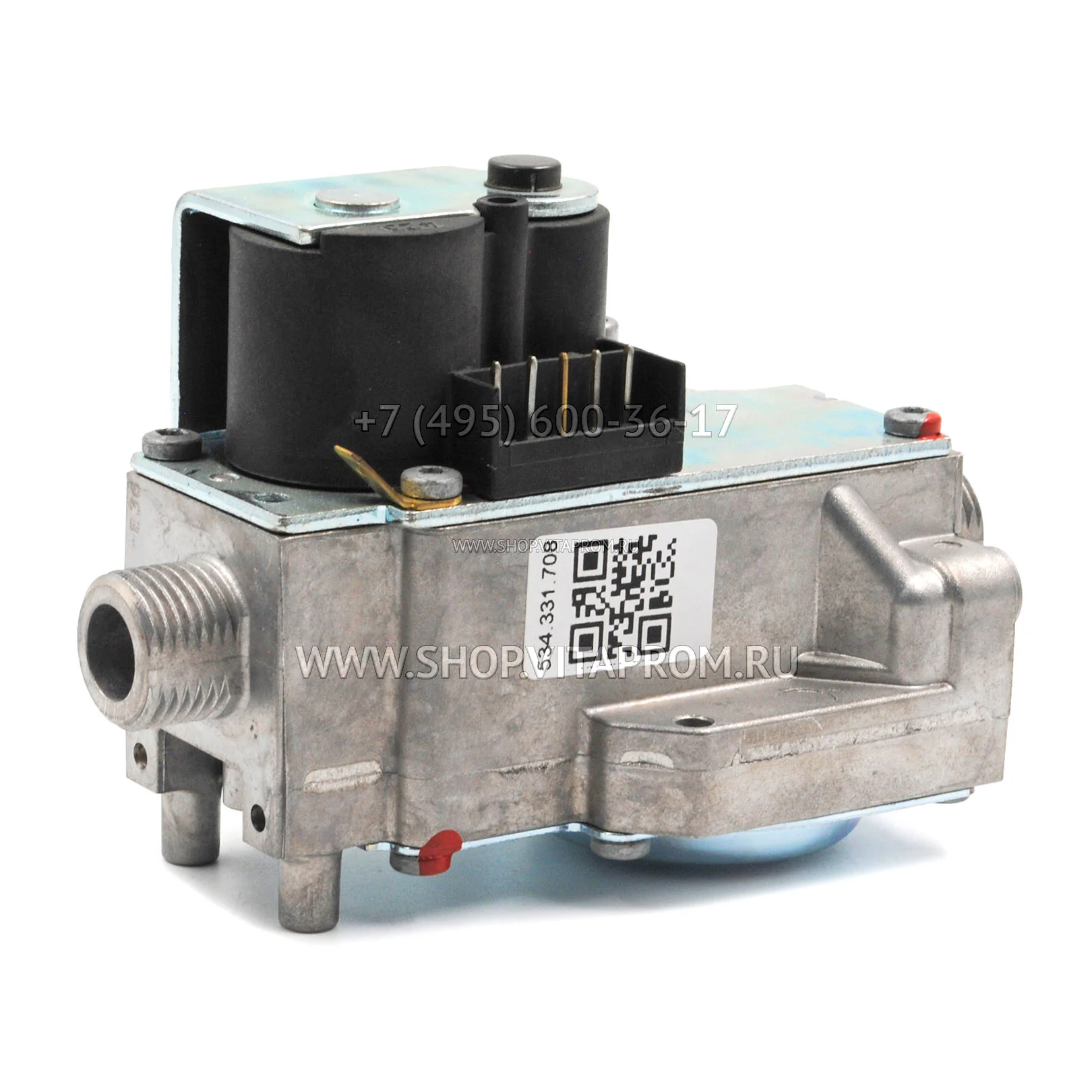

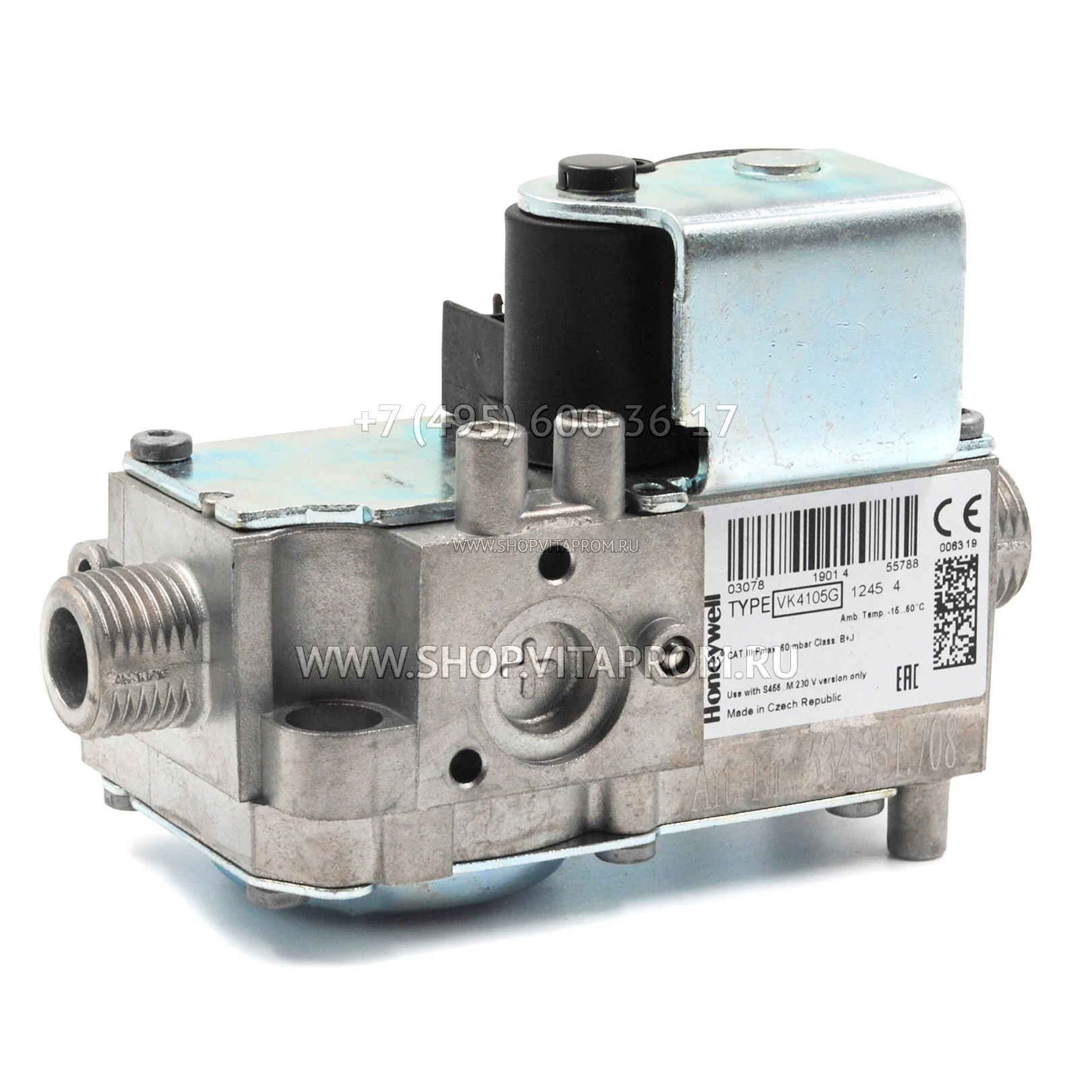

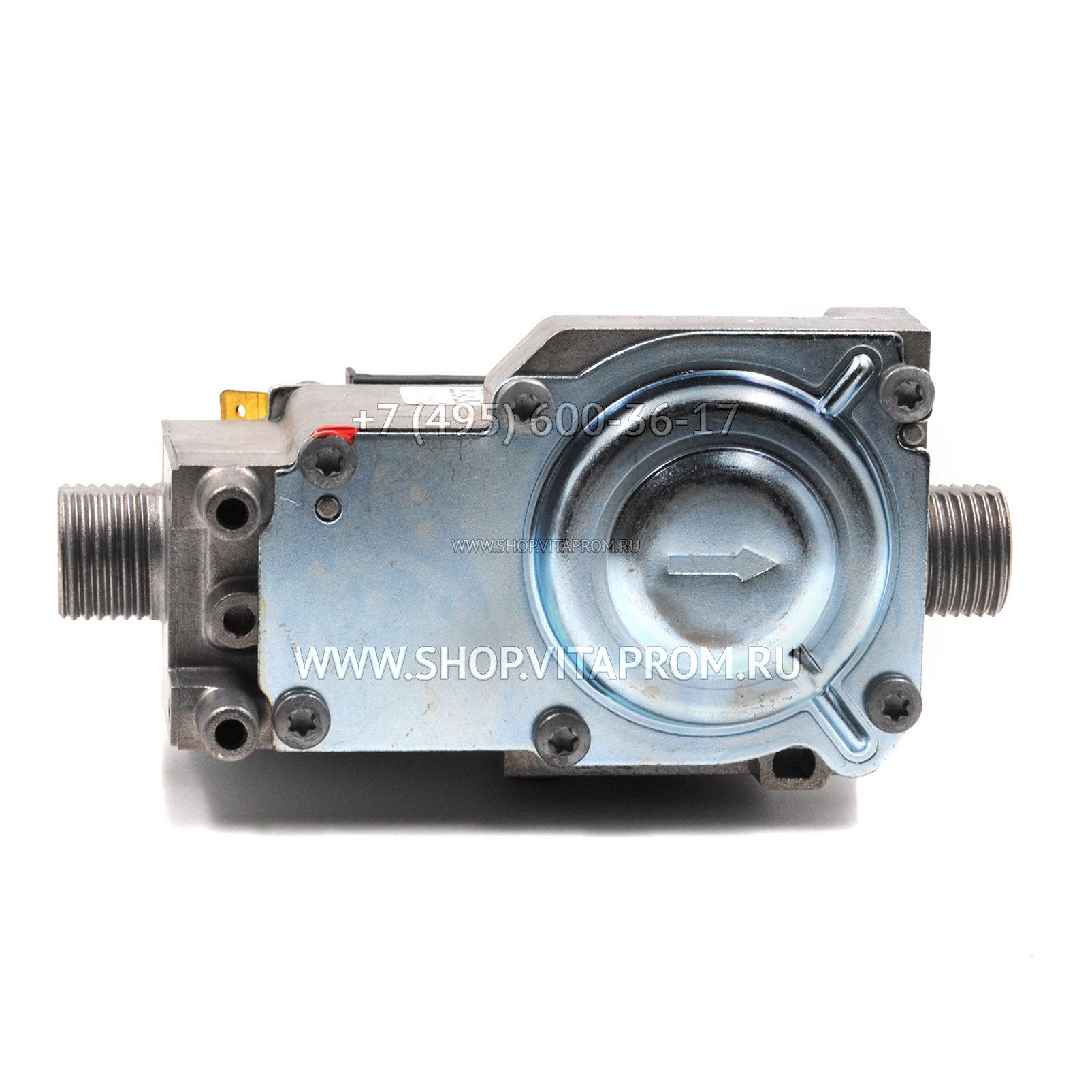

Клапан газовый Honeywell VK4105G1245B

Газовый регулятор Ханивел VK4105G1245B – это часть системы управления и розжига горелки, которая обеспечивает безопасный розжиг, контроль пламени и регулирование потока газа для пилотной и/или основной горелки. Эта система включает в себя сам газовый клапан VK4100C 1067 и специальный регулятор розжига, который присоединяется к нему. Данный клапан устанавливается в том числе на котлы FERROLI DOMIproject С 24, С 32, F 24, F 32: 36800610, 39819620.

Газовый клапан Resideo VK4105G 1245B имеет стандартный корпус и может быть настроен с различными опциями, такими как:

• Регулирование давления с помощью сервопривода.
• Регулирование с помощью дроссельного клапана.
• Плавный розжиг с использованием системы SOFTLITE.
• Регулирование газа и воздуха с отношением 1:1.
• Электрический двухуровневый регулятор.
• Плавное регулирование с усилением для различных типов управления.

Газовый электромагнитный клапан Honeywell VK4105 G 1245Bимеет два электрических устройства: одно для управления главным клапаном и другое для контроля его положения.

Этот газовый электромагнитный клапан может работать с тремя видами газа: отопительным газом, природным газом и сжиженным газом.

Стандартные условия работы

• Номинальное давление входного газа 25 миллибар, сухой воздух при 20°C.
• Регистрация выходного давления с помощью датчика, подключенного к трубе диаметром в 1/2 дюйма, длиной в 10 раз больше диаметра, через короткий шланг длиной, равной 5 диаметрам трубы.
• Температура окружающей среды 20°C.
• Диафрагма размером 2,8 миллиметра.
• Отображение расхода газа в метрах кубических в час.
• Давление окружающей среды 1013 миллибар.
• Работа при номинальном напряжении.
• Установка в вертикальном положении.

Общие положения

Газовый клапан Honeywell VK4105G1245U объединяет все функции безопасности и управления горелкой в одной надежной системе. Вход и выход клапана имеют диаметр 18,6 миллиметра и могут быть подключены через фланцы. Существуют разные модели этого клапана с разным уровнем силы закрытия: B + J, B + C, B + B.

На входе газового регулятора VK4105G 1245U есть встроенный мелкосетчатый фильтр, который не предназначен для очистки. Дополнительный выходной фильтр может быть добавлен при необходимости. Внизу клапана есть отверстия для крепления к установке.

Существуют варианты газовых клапанов с боковым выходом газа как для главной, так и для пилотной горелки. Однако такой боковой выход можно использовать только с фланцевым коллектором горелки. Кроме того, на выходе газового регулятора Ханивел VK4105 G 1245U есть соединение для пилотного газа диаметром 4 мм. Можно также установить фитинги для измерения давления с помощью силиконовых трубок диаметром 4 или 6 мм.

Стоит заметить, что существует возможность выбора разных типов электрических соединений, таких как подключение к регулятору розжига с помощью разъема или использование вставного выпрямительного блока для стандартной системы розжига DBI. Кроме того, можно выбрать варианты работы при напряжении 24В для совместного использования с другими регуляторами розжига, исключая регуляторы серии S4565/S4585.

Принцип работы

Что касается принципа работы, газовые регуляторы VK4105G1245 используют систему с положительной обратной связью (главный клапан автоматически закрывается при отсутствии электропитания или превышении давления газа). Система включает в себя серворегулятор давления и клапан сброса давления, которые работают вместе. Когда электропитание подается, газ проходит через серворегулятор и открывает главный клапан. Затем система поддерживает постоянное давление, регулируя работу главного клапана. Это гарантирует стабильное выходное давление, даже при изменениях входного давления.
