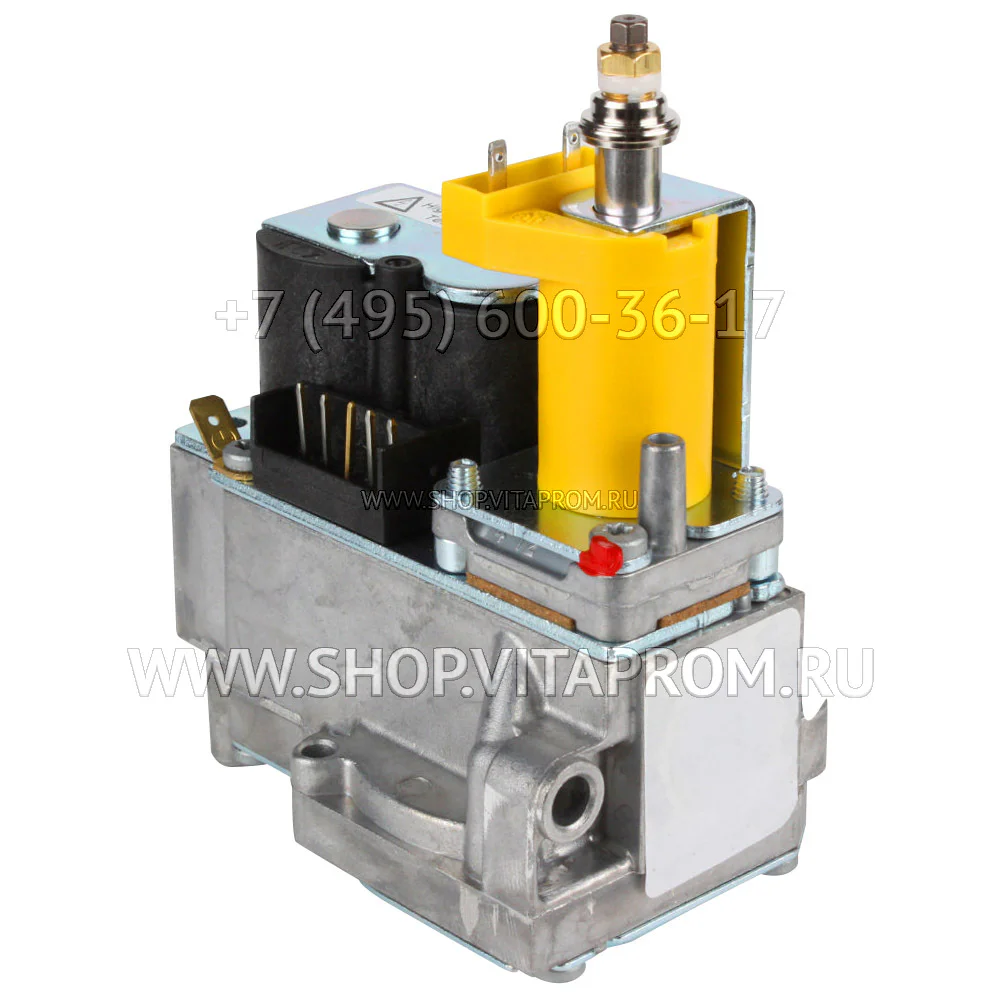

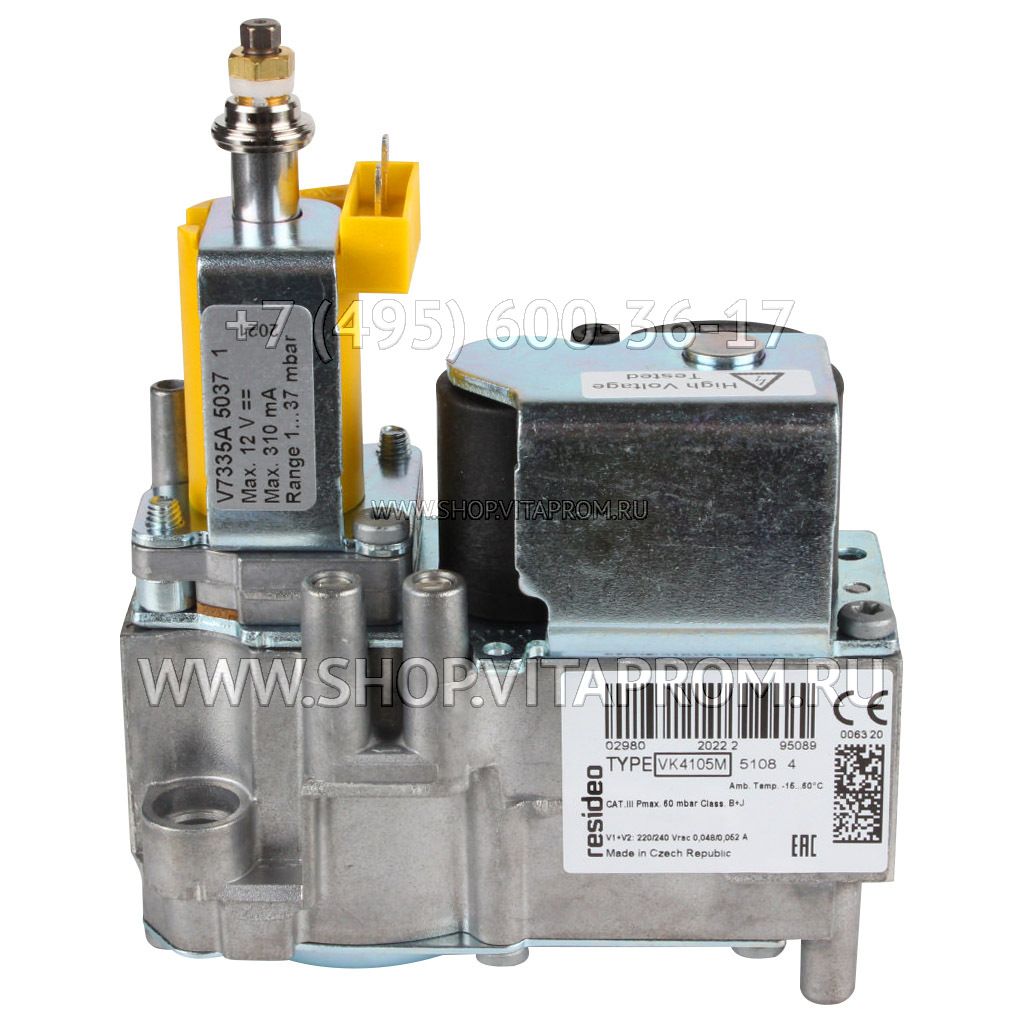

Газовый клапан Honeywell VK4105M5108

Клапан Resideo VK4105M5108U играет ключевую роль в системе управления и розжига горелки, обеспечивая безопасное зажигание, контроль пламени и регулирование потока газа как для пилотной, так и для основной горелки. Этот компонент включает в себя сам газовый регулятор VK4105M 5108U и специализированный регулятор розжига, который подключается к нему. Данный клапан устанавливается в том числе на котлы BAXI ECO 1.240 Fi, 1.240 i, ECO 180.1 I — BAXI — (AT), 240 FI, 240 i, 280 Fi, 280 i, ECO Four 1.14, 1.14 F, 1.24, 1.24 F, 24, 24 F, ECO-3 1.140 Fi, 1.240 Fi, 240 Fi, 240 i, 280 Fi, ECO-3 COMPACT 1.140 Fi, 1.140 i, 1.240 Fi, 1.240 i, 240 Fi, 240 i, ECO-4s 1.24 F, 10 F, 18 F, 24, 24 F, ECO3 1.240Fi, ED 21 EI, ENERGY 1.240 FI, 1.240 I, 24 CE BROTJE, 24 CTE, 24 E, 24 TE, 240 FI, 240 i, 280 FI, 280 i, EASY 24 CE, 24 CTE, TOP 24, 24 CE, 24 E, 24 TE, 28 CTE, TOP+ 24 CE, FALKE 24 MASTER: 5665220.

Газовый клапан Honeywell VK4105 M 5108U имеет стандартный корпус и обладает разнообразными функциональными настройками, включая:

• Регулирование давления с использованием сервопривода.
• Регулирование через дроссельный клапан.
• Плавное зажигание с применением технологии SOFTLITE.
• Регулирование соотношения газа и воздуха в пропорции 1:1.
• Электрический двухуровневый регулятор.
• Плавное регулирование с усилением для различных методов управления.

Газовый электромагнитный клапан VK4105M5108B оснащен двумя электрическими устройствами: одним для управления главным клапаном и другим для контроля его положения. Этот газовый электромагнитный клапан может работать с тремя видами газов: отопительным, природным и сжиженным.

Общие технические характеристики

• Вход и выход подходят для фланцевого соединения
• Экран: На входной стороне
• Напорный кран: Сверху для измерения давления на входе и выходе
• Газовое подключение: Вход: диаметр 18,6 мм Выход: боковой выход диаметром 18,6 мм: —
• Противодавление: 1-й клапан: 50 мбар; 2-й клапан: 0 мбар
• Температура окружающей среды: -15 … 60°C
• Максимальное входное давление: 60 мбар

Функции управления

• Максимальное рабочее давление: 60 мбар
• Требования к утечке: Согласно EN126
• Производительность (по воздуху): 3,4 м3/ч при перепаде давления 3 мбар

Стандартные условия работы

• Номинальное давление входного газа составляет 25 миллибар, при сухом воздухе и температуре 20°C.
• Давление окружающей среды равно 1013 миллибар.
• Температура окружающей среды поддерживается на уровне 20°C.
• Регистрация выходного давления происходит с помощью датчика, подключенного к трубе диаметром в 1/2 дюйма, длиной в 10 раз больше диаметра, через короткий шланг, длиной, равной 5 диаметрам трубы.
• Газовый клапан Ханивел VK4105M 5108B работает при номинальном напряжении и установлен в вертикальном положении.
• Диафрагма имеет размер 2,8 миллиметра.
• Информация о расходе газа предоставляется в метрах кубических в час.

Основные характеристики

Газовый клапан VK4105 M 5108B объединяет все функции безопасности и управления горелкой в одной надежной системе. Вход и выход клапана имеют диаметр 18,6 миллиметра и могут быть подключены через фланцы. Существуют разные модели этого клапана с различной силой закрытия, такие как B + J, B + C, B + B.

На входе газового регулятора Resideo VK4105M5108 установлен встроенный мелкосетчатый фильтр, который предназначен не для очистки, но при необходимости можно добавить дополнительный выходной фильтр. Кроме того, на нижней части клапана имеются отверстия для крепления к установке.

Существуют варианты газовых клапанов с боковым выходом как для главной, так и для пилотной горелки, но такой боковой выход можно использовать только с фланцевым коллектором горелки. Для пилотного газа также доступно соединение диаметром 4 мм, и можно установить фитинги для измерения давления с использованием силиконовых трубок диаметром 4 или 6 мм.

Существует разнообразие вариантов электрических соединений, включая подключение к регулятору розжига через разъем или использование вставного выпрямительного блока для стандартных систем розжига DBI. Кроме того, можно выбрать режим работы при напряжении 24В для совместного использования с другими регуляторами розжига, за исключением регуляторов серии S4565/S4585.

Принцип работы

Что касается принципа работы, газовые регуляторы VK4105M5108 используют систему с положительной обратной связью, что означает, что главный клапан автоматически закрывается при отсутствии электропитания или превышении давления газа

Система включает в себя серворегулятор давления и клапан сброса давления, которые работают вместе. Когда электропитание подается, газ проходит через серворегулятор и открывает главный клапан. Затем система поддерживает постоянное давление, регулируя работу главного клапана, что обеспечивает стабильное выходное давление, даже при изменениях входного давления.
