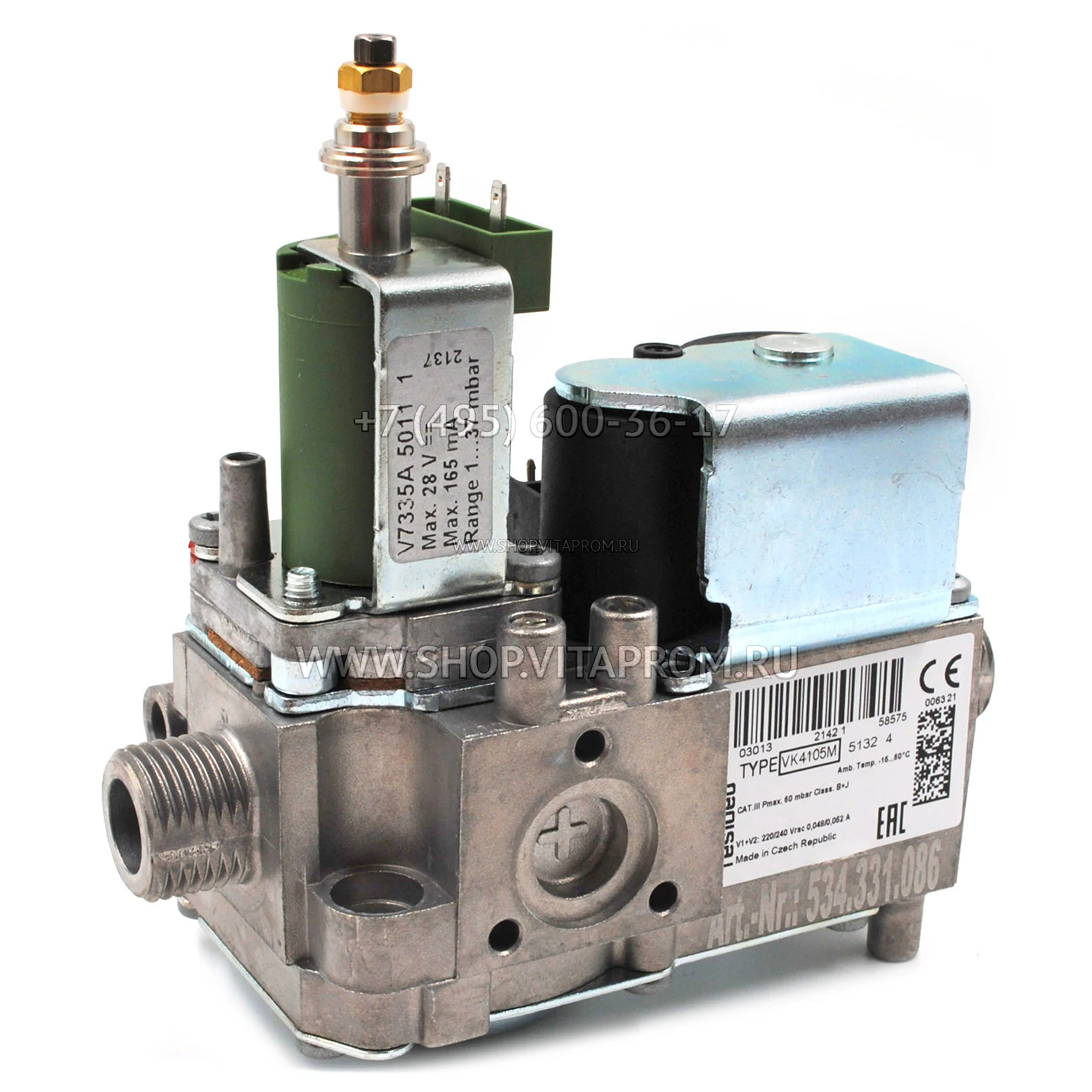

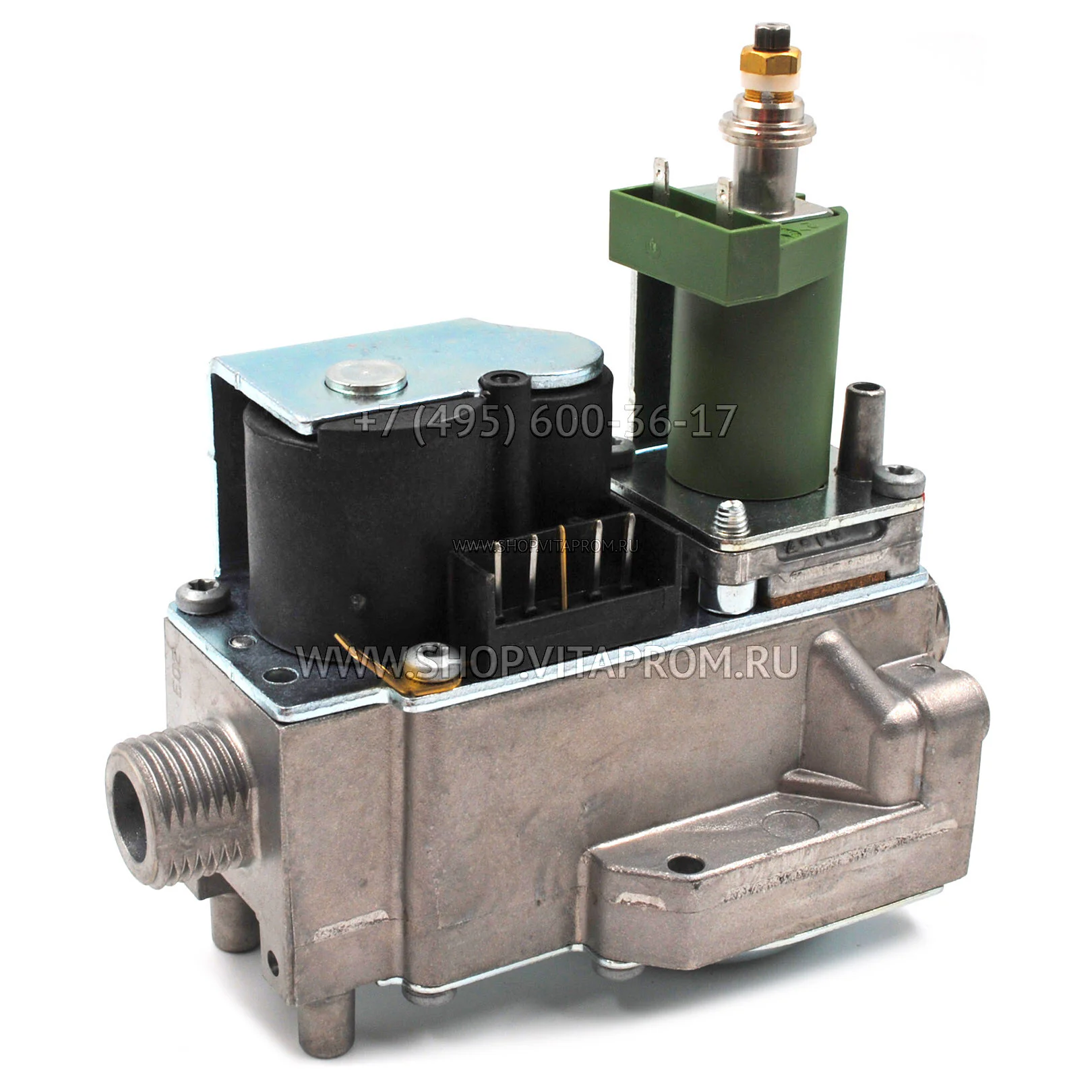

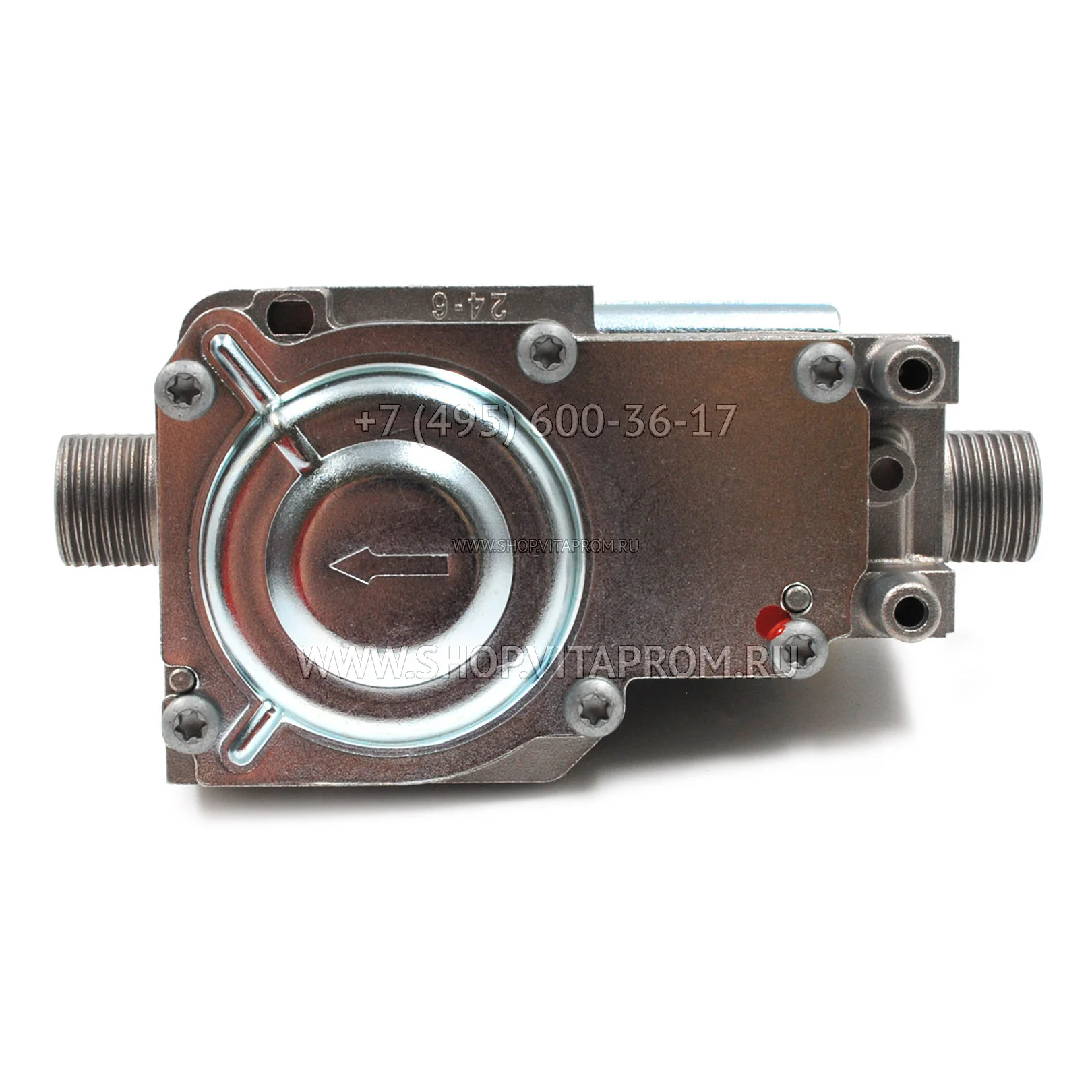

Газовый регулятор Honeywell VK4105M5132U является важной частью системы управления и розжига горелки, обеспечивая безопасное зажигание, контроль пламени и регулирование потока газа для как пилотной, так и основной горелки. Этот компонент включает в себя сам газовый клапан VK4105 M 5132U и специализированный регулятор розжига, который к нему подключается.
Клапан Resideo VK4105M 5132U имеет стандартный корпус и предоставляет различные настройки, такие как:
- Регулирование давления с использованием сервопривода.
- Регулирование через дроссельный клапан.
- Плавное зажигание с использованием технологии SOFTLITE.
- Регулирование смеси газа и воздуха в соотношении 1:1.
- Электрический двухуровневый регулятор.
- Плавное регулирование с усилением для различных методов управления.
Газовый регулятор VK4105M5132B включает два электрических устройства: одно для управления главным клапаном и другое для контроля его положения.
Этот газовый электромагнитный клапан способен работать с тремя видами газов: отопительным, природным и сжиженным.
Стандартные условия работы
- Информация о расходе газа предоставляется в метрах кубических в час.
- Регистрация выходного давления происходит с помощью датчика, подключенного к трубе диаметром в 1/2 дюйма, длиной в 10 раз больше диаметра, через короткий шланг, длиной, равной 5 диаметрам трубы.
- Газовый клапан Ханивел VK4105M 5132B работает при номинальном напряжении и установлен в вертикальном положении.
- Номинальное давление входного газа составляет 25 миллибар, при сухом воздухе и температуре 20°C.
- Давление окружающей среды равно 1013 миллибар.
- Температура окружающей среды поддерживается на уровне 20°C.
- Диафрагма имеет размер 2,8 миллиметра.
Общие положения
Газовый электромагнитный клапан VK4105 M 5132B объединяет все функции безопасности и управления горелкой в одной надежной системе. Вход и выход клапана имеют диаметр 18,6 миллиметра и могут быть подключены через фланцы. Существуют различные модели этого клапана с различной силой закрытия: B + J, B + C, B + B.
На входе газового регулятора Honeywell VK4105M5132 установлен встроенный мелкосетчатый фильтр, который не предназначен для очистки. Дополнительный выходной фильтр может быть добавлен при необходимости. Внизу клапана есть отверстия для крепления к установке.
Существуют варианты газовых клапанов с боковым выходом как для главной, так и для пилотной горелки. Однако такой боковой выход можно использовать только с фланцевым коллектором горелки. Кроме того, на выходе газового регулятора VK4105M 5132есть соединение для пилотного газа диаметром 4 мм. Можно также установить фитинги для измерения давления с использованием силиконовых трубок диаметром 4 или 6 мм.
Также существует выбор различных типов электрических соединений, таких как подключение к регулятору розжига через разъем или использование вставного выпрямительного блока для стандартных систем розжига DBI. Кроме того, можно выбрать варианты работы при напряжении 24В для совместного использования с другими регуляторами розжига, за исключением регуляторов серии S4565/S4585.
Принцип работы
Что касается принципа работы, газовые регуляторы Resideo VK4105 M 5132 используют систему с положительной обратной связью, что означает, что главный клапан автоматически закрывается при отсутствии электропитания или превышении давления газа. Система включает в себя серворегулятор давления и клапан сброса давления, которые работают вместе. Когда электропитание подается, газ проходит через серворегулятор и открывает главный клапан. Затем система поддерживает постоянное давление, регулируя работу главного клапана. Это гарантирует стабильное выходное давление, даже при изменениях входного давления.
