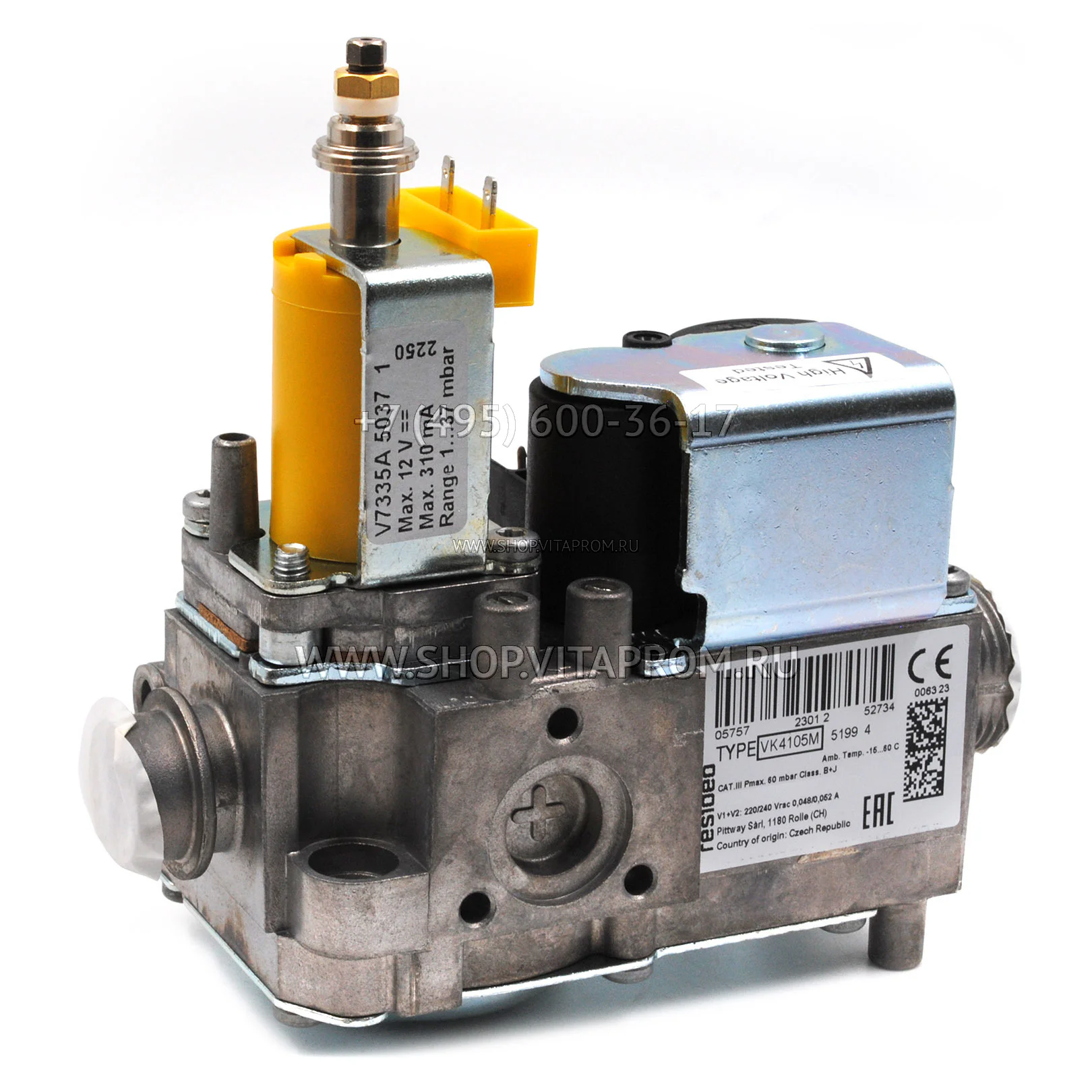

Газовый клапан Honeywell VK4105M5199U

Газовый клапан Honeywell VK4105M5199U представляет собой важный компонент системы управления и розжига горелки, обеспечивая надежный и безопасный процесс розжига, эффективный контроль пламени и точное регулирование потока газа для как пилотной, так и основной горелки. Важно отметить, что эта система включает в себя не только сам газовый клапан VK4105 M 5199U, но и специальный регулятор розжига, который надежно с ним интегрируется. Данный клапан устанавливается в том числе на котлы Baxi ECO Compact 1.14 F, 1.24, 1.24 F, 14 F, 18 F, 24, 24 F, ECO-5 COMPACT 1.14 F, 1.24, 1.24 F, 14 F, 18 F, 24, 24 F, 24 F GPL, ECO5 24F CN, ECO5 COMPACT+ 1.24/120L, 1.24/80L, 24, MAIN-5 14 F, 18 F, 24 F, MAIN5 18F CINA, 24F CINA, PULSAR E 1.24 F, 24 F, QUASAR E 18F, E 24F: 710660400.

Газовый клапан Resideo VK4105M 5199U представляет собой высокоадаптивное устройство с классическим корпусом, обладающее множеством настраиваемых опций, которые включают в себя:

1. Поддержка регулирования давления через использование сервопривода. Этот функциональный элемент позволяет точно настраивать давление газа согласно требованиям процесса.
2. Альтернативная опция — регулирование при помощи дроссельного клапана. Этот метод предоставляет дополнительный уровень контроля над потоком газа, оптимизируя его для конкретных задач.
3. Система SOFTLITE для мягкого розжига. С этой инновационной системой гарантируется плавный и безопасный розжиг, что особенно важно для процессов, требующих деликатности.
4. Возможность регулирования соотношения газа и воздуха в соотношении 1:1. Это обеспечивает оптимальное смешивание для достижения эффективного горения.
5. Двухуровневый электрический регулятор. Этот элемент позволяет управлять газовым клапаном на двух разных уровнях, что идеально подходит для управления в различных режимах.
6. Плавное регулирование с усилением для разнообразных методов управления. Эта функция обеспечивает гибкость в настройке клапана для соответствия специфическим потребностям вашей системы.

Газовый клапан Resideo VK4105M5199B представляет собой надежное и высокопроизводительное устройство с широким спектром опций, позволяющими точно настроить его под конкретные требования вашего производства или системы отопления.

Газовый регулятор VK4105M 5199B оборудован двумя электрическими устройствами: одним для аккуратного управления главным клапаном и другим для надежного контроля его положения. Это позволяет обеспечивать высокую степень точности и надежности в работе горелки.

Важным достоинством данного газового клапана является его универсальность, поскольку он спроектирован для работы с различными типами газа, включая отопительный газ, природный газ и сжиженный газ. Это делает его идеальным выбором для разнообразных приложений, где требуется надежная и эффективная система управления горелкой. Honeywell VK4105 M 5199B – это надежный партнер в обеспечении безопасности и эффективности систем отопления и горения.

Стандартные условия работы

• Газовый клапан VK4105M5199 имеет номинальное давление входного газа на уровне 25 миллибар, при условии сухого воздуха с температурой 20°C.
• Выходное давление контролируется с использованием датчика, который подключен к трубе диаметром 1/2 дюйма. Длина этой трубы составляет 10 раз диаметр трубы, а сигнал передается через короткий шланг, длина которого равна 5 диаметрам трубы.
• Работа устройства осуществляется при окружающей температуре 20°C.
• Газовый клапан оснащен диафрагмой диаметром 2,8 миллиметра, которая играет важную роль в регулировании потока газа.
• Информация о расходе газа отображается в метрах кубических в час, обеспечивая точное измерение потребления газа.
• Устройство функционирует при давлении окружающей среды, составляющем 1013 миллибар, что является стандартным атмосферным давлением.
• Газовый клапан VK4105M 5199 работает при номинальном напряжении и должен быть установлен в вертикальном положении для обеспечения надежной и эффективной работы.

Общие положения

Газовый клапан Honeywell VK4105 M 5199 объединяет в себе все необходимые функции для обеспечения безопасности и управления горелкой в единой и надежной системе. Основные характеристики и возможности этого клапана включают:

1. Диаметр входа и выхода: Вход и выход клапана имеют диаметр 18,6 миллиметра и могут быть легко подключены через фланцы, обеспечивая надежное соединение.
2. Уровень силы закрытия: Существуют разные модели этого клапана с различными уровнями силы закрытия, такие как B + J, B + C, B + B, что позволяет выбрать подходящий вариант в зависимости от конкретных требований.
3. Встроенный мелкосетчатый фильтр: На входе газового регулятора VK4105M5199 имеется встроенный мелкосетчатый фильтр для защиты системы. При необходимости можно добавить дополнительный выходной фильтр.
4. Отверстия для крепления: Для удобства установки клапана, внизу него предусмотрены отверстия для крепления к установке, обеспечивая надежное и стабильное размещение.
5. Боковой выход газа: Существуют варианты газовых клапанов с боковым выходом газа как для главной, так и для пилотной горелки. Однако такой боковой выход можно использовать только с фланцевым коллектором горелки.
6. Соединение для пилотного газа: На выходе газового регулятора Honeywell VK4105M5199U есть специальное соединение для пилотного газа диаметром 4 мм, что обеспечивает надежное питание пилотной горелки.
7. Различные типы электрических соединений: Пользователь имеет возможность выбора разных типов электрических соединений, включая подключение к регулятору розжига с помощью разъема или использование вставного выпрямительного блока для стандартной системы розжига DBI. Также можно выбрать варианты работы при напряжении 24В для совместного использования с другими регуляторами розжига, исключая регуляторы серии S4565/S4585.

Принцип работы

Принцип работы газовых регуляторов VK4105M5199U основан на системе с положительной обратной связью, которая обеспечивает надежное и автоматическое управление газовым потоком. Вот как это работает:

1. Начальное состояние (без электропитания): При отсутствии электропитания или других чрезвычайных ситуациях, главный клапан находится в закрытом положении, и поток газа блокируется.
2. Подача электропитания: Когда электропитание подается, система активируется. Газ начинает поступать в серворегулятор давления.
3. Открытие главного клапана: Серворегулятор давления работает на основе положительной обратной связи. Он контролирует и регулирует давление газа, передавая соответствующие команды главному клапану. Под воздействием серворегулятора, главный клапан начинает открываться, позволяя газу проходить через него.
4. Поддержание стабильного давления: Система постоянно контролирует давление газа и регулирует работу главного клапана так, чтобы давление оставалось на заданном уровне. Даже при изменениях входного давления система корректирует работу главного клапана, чтобы обеспечить стабильное выходное давление.
5. Безопасность: Если происходит аварийное превышение давления или обрыв электропитания, система немедленно реагирует. Клапан сброса давления включается, обеспечивая быстрое и безопасное снижение давления газа. Это важное обеспечение безопасности, чтобы предотвратить возможные аварийные ситуации.

Таким образом, газовые регуляторы VK4105M5199 обеспечивают стабильное и надежное давление газа в системе, а также аварийное отключение в случае нештатных ситуаций для обеспечения безопасности операции.
