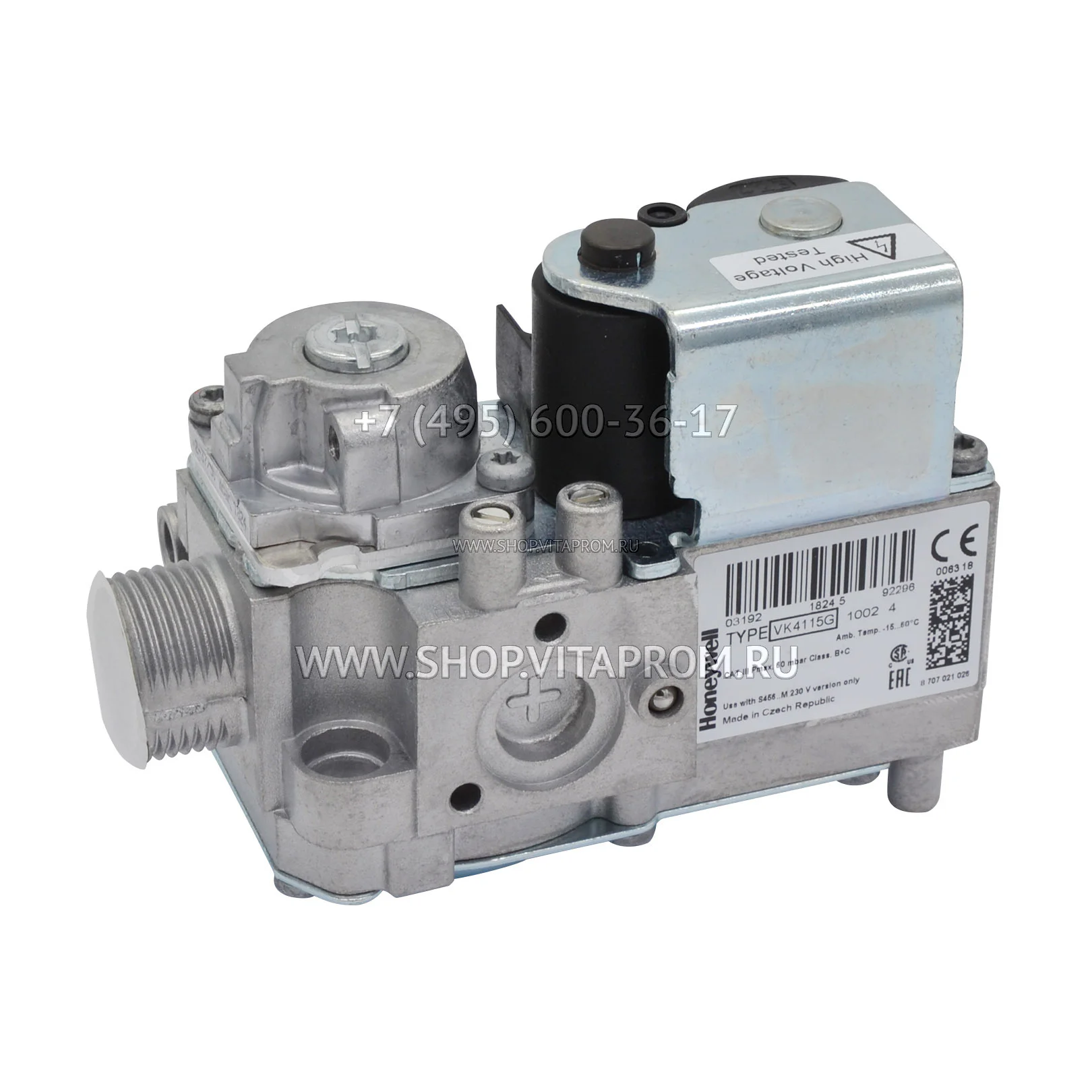

Газовый клапан Honeywell VK4115G1002

Газовый клапан Honeywell VK4115G1002U представляет собой ключевой компонент системы управления и розжига горелки, предназначенный для обеспечения безопасности, эффективности и надежности процесса горения. Этот клапан имеет множество настраиваемых опций и функций, что делает его универсальным и подходящим для различных приложений. Данный клапан устанавливается в том числе на котлы Bosch на модели EUROLINE, CERACLASS ZS 12/2 AE, KE, ZS 24/2 AE, KE, ZS 28/2 KE, ZS 30/2 AE, ZW 24-2 AE, KE, ZW 28-2 KE, ZW 30-2 AE, EUROLINE ZS 12/1 AE, KE, ZS 23/1 АЕ, KE, ZW 23/1 АЕ, KE, Gaz 3000 W ZW 24/2 DH AE, KE, Gaz 3000 W: 87070210260.

Вот основные характеристики и функции газового клапана Ханивел VK4115G 1002U:

1. Поддержка регулирования давления: Клапан оснащен сервоприводом, который позволяет точно настраивать давление газа в соответствии с требованиями процесса.

2. Регулирование при помощи дроссельного клапана: Эта альтернативная опция предоставляет дополнительный уровень контроля над потоком газа, что позволяет оптимизировать его для конкретных задач.

3. Система SOFTLITE для мягкого розжига: Инновационная система SOFTLITE обеспечивает плавный и безопасный розжиг, что особенно важно для процессов, требующих деликатности.

4. Регулирование соотношения газа и воздуха 1:1: Эта функция обеспечивает оптимальное смешивание газа и воздуха для достижения эффективного горения.

5. Двухуровневый электрический регулятор: Две ступени управления позволяют адаптировать работу газового клапана для различных режимов работы.

6. Плавное регулирование с усилением: Эта функция обеспечивает гибкость в настройке клапана для соответствия специфическим потребностям вашей системы.

Газовый клапан Honeywell VK4115 G 1002U также оборудован двумя электрическими устройствами: одним для управления главным клапаном и другим для контроля его положения, что обеспечивает высокую точность и надежность работы горелки.

Важным преимуществом данного клапана является его универсальность, так как он спроектирован для работы с различными видами газа, включая отопительный газ, природный газ и сжиженный газ. Это делает его идеальным выбором для различных приложений, где требуется надежное и эффективное управление системой отопления и горения. Honeywell VK4115G100B представляет собой надежного партнера в обеспечении безопасности и эффективности этих систем.

Стандартные условия работы

Стандартные условия работы для газового клапана Honeywell VK4115G 1002B представляют собой важные параметры, которые обеспечивают его надежное и эффективное функционирование. Вот подробная информация о стандартных условиях работы этого клапана:

1. Номинальное давление входного газа: 25 миллибар. Это значение предполагает использование сухого воздуха при температуре 20°C.
2. Контроль выходного давления: Для контроля выходного давления используется датчик, который подключен к трубе диаметром 1/2 дюйма. Длина этой трубы составляет 10 раз диаметр трубы, а сигнал передается через короткий шланг длиной, равной 5 диаметрам трубы.
3. Температура окружающей среды: Работа устройства осуществляется при окружающей температуре 20°C.
4. Диафрагма: Газовый клапан оснащен диафрагмой диаметром 2,8 миллиметра, которая играет важную роль в регулировании потока газа.
5. Измерение расхода газа: Информация о расходе газа отображается в метрах кубических в час, что обеспечивает точное измерение потребления газа.
6. Давление окружающей среды: Устройство функционирует при давлении окружающей среды, составляющем 1013 миллибар, что является стандартным атмосферным давлением.
7. Напряжение и установка: Газовый клапан VK4115 G 1002B работает при номинальном напряжении и должен быть установлен в вертикальном положении для обеспечения надежной и эффективной работы.

Эти стандартные условия работы важны для корректной и безопасной эксплуатации газового клапана VK4115G1002, и они обеспечивают его оптимальную производительность во многих приложениях, где требуется контроль газовых систем и горелок.

Общие положения

Клапан Honeywell VK4115G 1002 предоставляет множество важных характеристик и опций, делая его надежным компонентом системы управления горелкой. Вот более подробная информация о его основных характеристиках и возможностях:

1. Диаметр входа и выхода: Вход и выход клапана имеют диаметр 18,6 миллиметра, что облегчает их подключение через фланцы и обеспечивает надежное соединение.
2. Уровень силы закрытия: Доступны различные модели этого клапана с разными уровнями силы закрытия, такие как B + J, B + C, B + B. Это позволяет выбрать подходящий вариант в зависимости от конкретных требований и условий работы.
3. Встроенный мелкосетчатый фильтр: На входе регулятора VK4115 G 1002 имеется встроенный мелкосетчатый фильтр, который предназначен для защиты системы от частиц и загрязнений. При необходимости можно добавить дополнительный выходной фильтр для дополнительной защиты.
4. Отверстия для крепления: Внизу клапана предусмотрены отверстия для крепления, что обеспечивает удобную установку и надежное размещение клапана на установке.
5. Боковой выход газа: Существуют варианты газовых клапанов с боковым выходом газа, которые могут использоваться как для главной, так и для пилотной горелки. Однако стоит отметить, что такой боковой выход можно использовать только с фланцевым коллектором горелки.
6. Соединение для пилотного газа: На выходе газового электромагнитного клапана Honeywell VK4115G1002 есть специальное соединение для пилотного газа диаметром 4 мм, что обеспечивает надежное питание пилотной горелки.
7. Различные типы электрических соединений: Пользователь имеет возможность выбора разных типов электрических соединений, включая подключение к регулятору розжига с помощью разъема или использование вставного выпрямительного блока для стандартной системы розжига DBI. Также можно выбрать варианты работы при напряжении 24В для совместного использования с другими регуляторами розжига, за исключением регуляторов серии S4565/S4585.

Эти характеристики делают клапан Honeywell VK4115G 1002 универсальным и гибким компонентом системы управления горелкой, который может быть настроен и приспособлен к конкретным требованиям и условиям работы.

Принцип работы

Принцип работы газовых клапанов Honeywell VK4115 G 1002, основанный на системе с положительной обратной связью, обеспечивает надежное и безопасное управление газовым потоком в системе управления горелкой. Вот подробное описание принципа работы:

1. Начальное состояние (без электропитания): При отсутствии электропитания или в других чрезвычайных ситуациях, главный клапан находится в закрытом положении, и поток газа полностью блокируется, обеспечивая безопасность системы.
2. Подача электропитания: Когда электропитание подается, система активируется. Газ начинает подаваться в серворегулятор давления.
3. Открытие главного клапана: Серворегулятор давления работает на основе положительной обратной связи. Он контролирует и регулирует давление газа, передавая соответствующие команды главному клапану. Под воздействием серворегулятора, главный клапан начинает медленно открываться, позволяя газу проходить через него.
4. Поддержание стабильного давления: Система постоянно контролирует давление газа и регулирует работу главного клапана так, чтобы давление оставалось на заданном уровне. Даже при изменениях входного давления система корректирует работу главного клапана, чтобы обеспечить стабильное выходное давление, что важно для эффективной и безопасной работы горелки.
5. Безопасность: В случае аварийного превышения давления или обрыва электропитания система немедленно реагирует. Клапан сброса давления включается автоматически, что приводит к быстрому и безопасному снижению давления газа в системе. Это важное средство обеспечения безопасности, предотвращая возможные аварийные ситуации.

Таким образом, газовые клапаны VK4115G1002 обеспечивают стабильное и надежное давление газа в системе управления горелкой, а также аварийное отключение в случае нештатных ситуаций, что играет решающую роль в обеспечении безопасности и эффективности операций, связанных с горением и отоплением.
