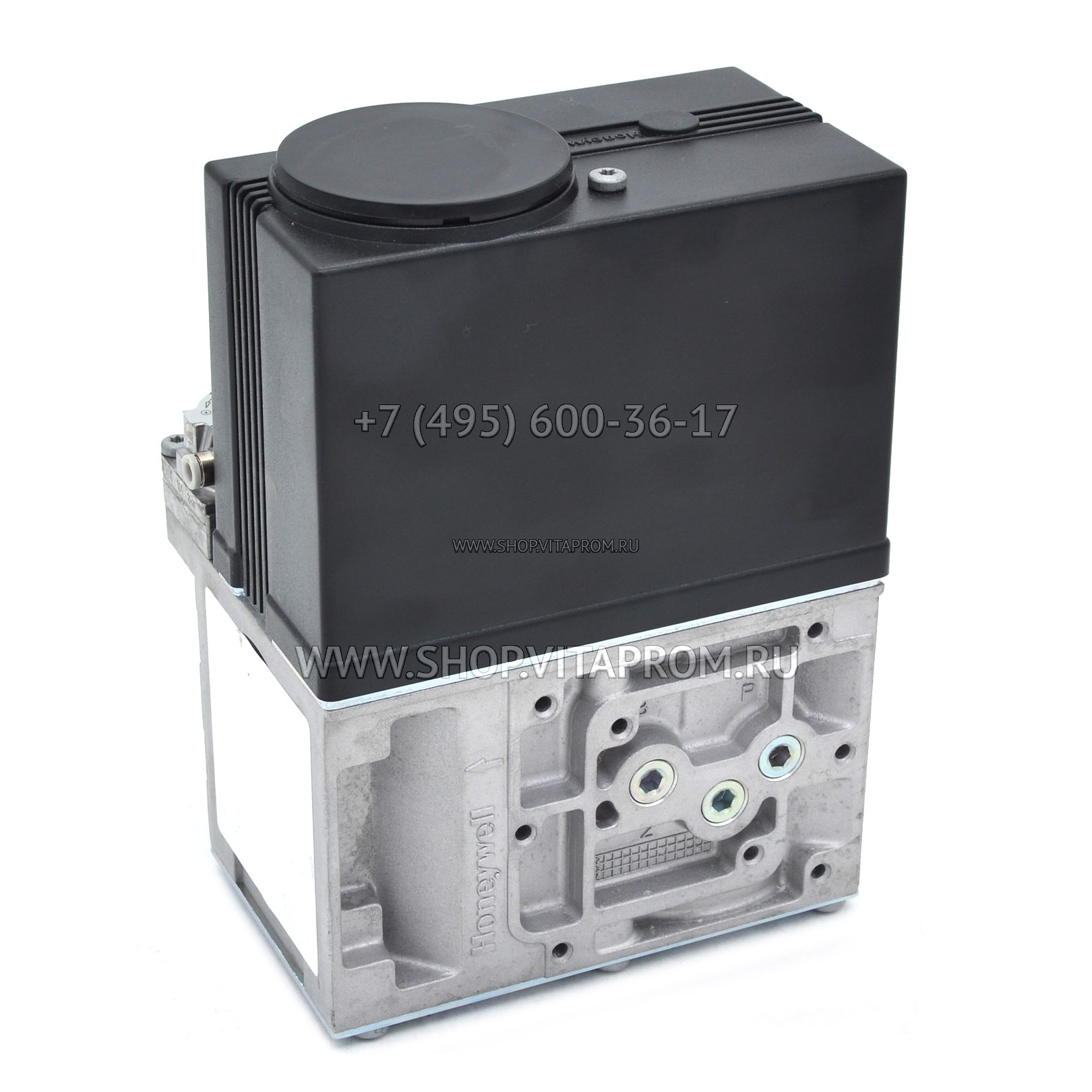

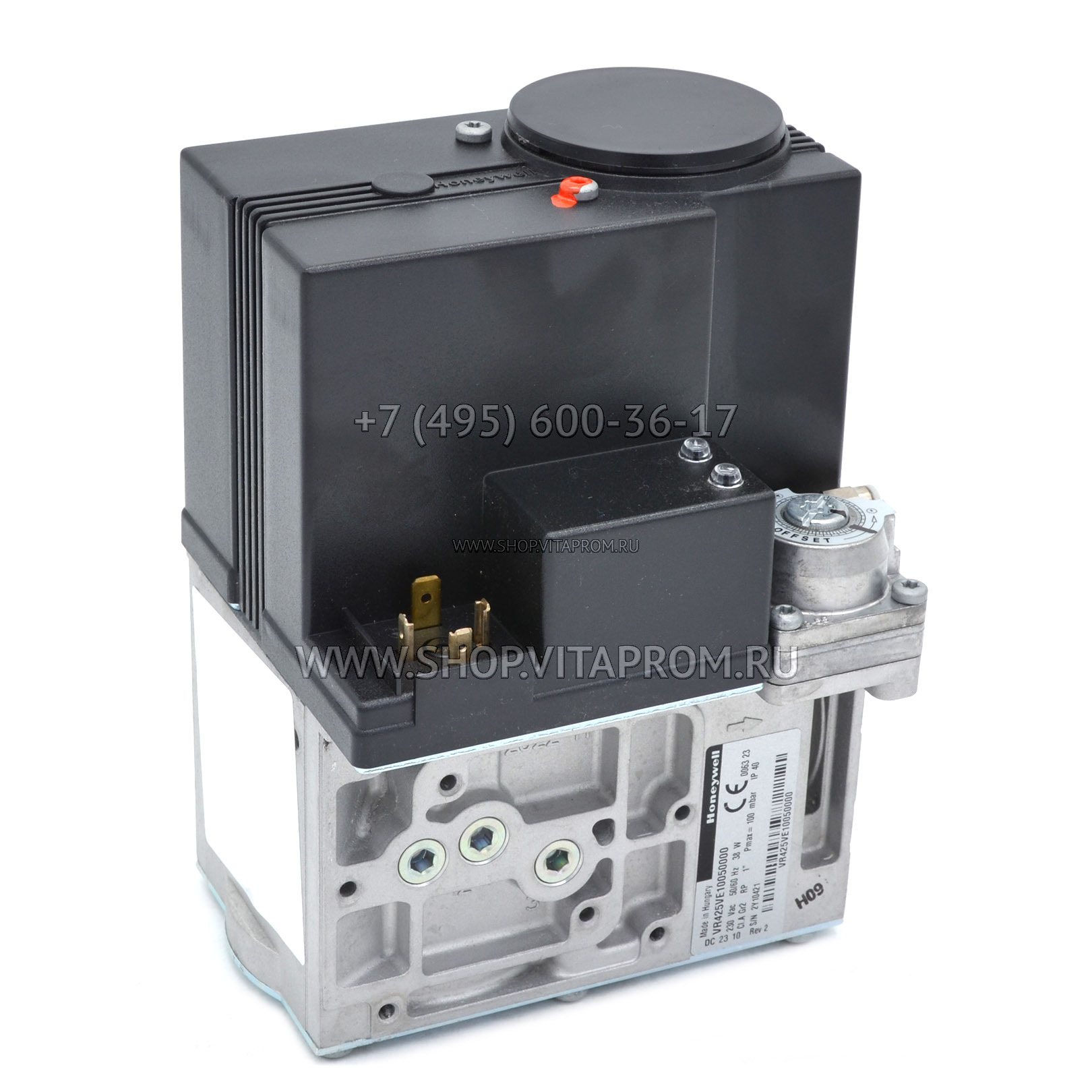

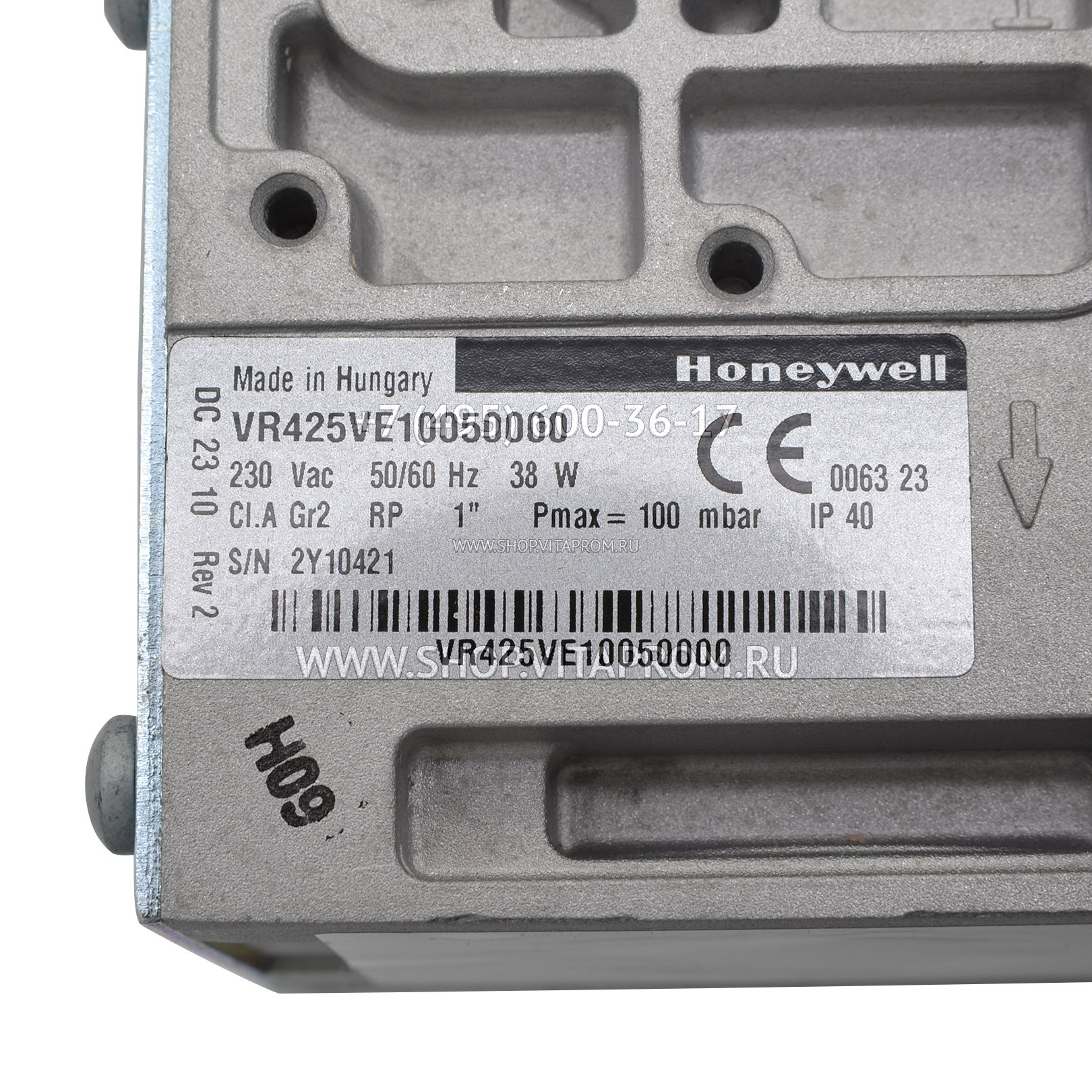

Клапаны Honeywell VR425 VE 1005-0000, класс «А», используются для регулирования подачи газообразного топлива в различные устройства, включая газовые горелки, котлы, печи и установки для сжигания мусора. Они подходят как для систем с искровым розжигом горелки, так и для систем с пилотной горелкой.
Эти клапаны оснащены двумя основными клапанами: V1 и V2. V1 быстро открывается и закрывается всегда, в то время как V2 может регулировать расход газа как быстро, так и медленно, а также имеет настраиваемое открытие. Между V1 и V2 находится клапан для регулирования давления.
Главный корпус оборудован 4 фланцевыми соединениями на каждой стороне, предназначенными для установки различных устройств, таких как реле давления серии C60VR, реле промежуточного давления и системы проверки клапанов (VPS) в сочетании с реле давления. Эти компоненты могут быть размещены в разных частях главного корпуса клапана Honeywell VR425VE 1005-0000.
Технические характеристики
— Материал корпуса: Изготовлен из алюминиевого сплава методом литья под давлением.
— Сетчатый фильтр: Содержит мелкоячеистую сетку (диаметр 0,34 мм) из стали AISI 303. Чистится путем отвинчивания винтов впускного фланца. Соответствует требованиям для сетчатых фильтров по EN 161.
— Пружина закрытия: Изготовлена из стали AISI 302.
— Плунжер клапана: Обладает покрытием Fe 360.
— Уплотнения и прокладки: Выполнены из устойчивых к углеводородам видов бутадиен-акрилонитрильного (NBR) и витонового каучука.
— Минимальная регулировочная способность: 1 м3/ч.
— Максимальное рабочее давление: 200 мбар.
— Классификация клапана: Класс A + A по EN 126/EN 161.
— Классификация регулятора: Класс C по EN 126/EN 88.
— Напряжения питания: 230 В~, 50/60 Гц (сетевое). Доступны и другие напряжения по заказу.
— Температура окружающей среды: От -15 до 60 °C.
— Фланцевый комплект: Включает в себя 1 фланец с уплотнительной заглушкой, 1 уплотнительное кольцо и 4 винта, а также 1 установленный штуцер для измерения давления.
— Корпус: Защищен от проникновения твердых предметов размером более 1 мм (IP 40).
Конструкция и принцип действия
Газовые клапаны Ханивелл VR425VE1005-0000 управляются устройствами, отвечающими за открытие и закрытие клапанов. Они включают катушку и гильзу с плунжером, связанным с резиновым клапаном, покрытым специальным материалом.
Эти клапаны работают как система, поддерживая открытое положение благодаря давлению пружины. Основной компонент — серворегулятор давления, включающий клапан сброса давления в мембране регулятора, управляющей регулирующим клапаном.
Подача энергии на оба устройства приводит к проходу газа через диафрагму в систему и регулятор. Это давление поднимает мембрану, и при открытии регулирующего клапана, давление, создаваемое клапаном, регулируется мембраной через обратную связь.
Если созданное давление превышает установленное значение, регулирующий клапан снижает рабочее давление, чтобы закрыться частично. Это поддерживает выпускное давление стабильным, независимо от изменений впускного давления. При отключении, небольшой объем газа сбрасывается в основную камеру.
При необходимости регулирования давления используется регулировочный винт. Если регулирование не требуется, полное давление определяет положение регулирующего клапана на основе давления.
Точки измерения давления
Газовый регулятор Ханивел VR425 VE 1005-0000 имеет ряд соединительных точек для измерения давления, установки реле давления или IP-применений.
Можно измерять следующие давления:
• P — растопочный газ
• 1+2 — впускное давление
• 3 — промежуточное давление
• 4 — выпускное давление
Соответствующие цифры указаны на боковых сторонах клапана.
Регулировка выпускного давления
• Разомкните соединение обратной связи по давлению (если предусмотрено).
• Подайте электропитание на оба электрических исполнительных устройства, чтобы обеспечить подачу газа на горелку.
• Проверьте подачу газа на установку посредством газового счетчика с часовым механизмом или с помощью манометра, подключенного к штуцеру для измерения выпускного давления.
• Отвинтите винт крышки регулятора давления, чтобы открыть регулировочный винт регулятора давления.
• Медленно поворачивайте регулировочный винт миниатюрной отверткой до тех пор, пока манометр не покажет требуемое давление горелки. Вращайте регулировочный винт по часовой стрелке, чтобы увеличить давление горелки, или против часовой стрелки, чтобы его уменьшить.
• Чтобы выйти из режима регулирования (газ низкого давления) поверните регулировочный винт по часовой стрелке до упора.
• Установите на место винт крышки регулятора давления.
• Восстановите соединение обратной связи по давлению (если предусмотрено).
Стандарты
Что касается электробезопасности, клапаны VR425VE 1005-0000 могут использоваться в устройствах, соответствующих европейским стандартам серии EN 60335, устанавливающим требования к
Газовые клапаны Resideo VR425VE1005-0000 также соответствуют всем стандартам по электромагнитной совместимости для непромышленных и промышленных установок.
