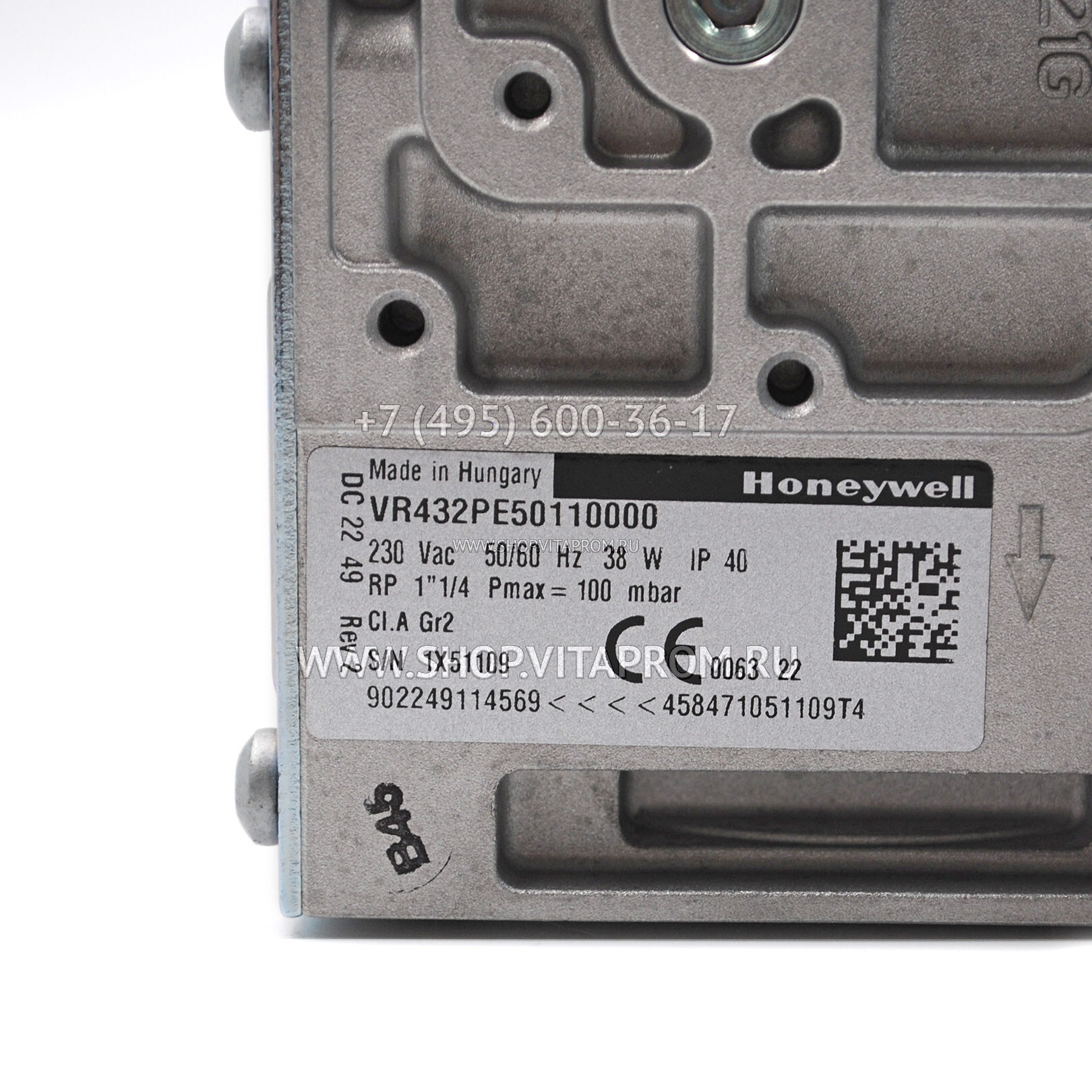

Газовые регуляторы класса „A“ Honeywell VR432PE5011-0000 используются для контроля и регулирования подачи газообразного топлива в мощных газовых горелках, атмосферных газовых котлах, плавильных печах, мусоросжигательных установках и прочих потребляющих газ устройствах.
Клапаны Resideo VR432PE 5011-0000 выпускаются для систем с искровым розжигом горелки (DBI) и для систем с пилотной горелкой (IP).
В стандартной комплектации газовые клапаны Resideo VR432 PE 5011-0000 снабжены двумя главными клапанами V1 и V2:
- Предохранительный клапан V1 всегда быстро открывается/закрывается;
- Второй клапан (V2) может срабатывать либо быстро (с регулированием расхода), либо медленно (с регулированием расхода и настраиваемым открытием).
Между клапанами V1 и V2 располагается клапан регулирования давления.
На обеих сторонах главного корпуса предусмотрены 4 фланцевых соединения для установки любых перечисленных ниже устройств:
• Реле давления на входе серии C60VR
• Реле промежуточного давления серии C60VR
• Система проверки клапанов (VPS) + реле давления
Эти принадлежности могут устанавливаться в разных местах главного корпуса клапана Honeywell VR432PE5011-0000.
Технические характеристики
- Материал корпуса: алюминиевый сплав, литье под давлением
- Сетчатый фильтр: мелкоячеистая сетка (диаметр 0,34 мм), сталь AISI 303, можно чистить, отвинтив винты впускного фланца. Соответствует требованиям для сетчатых фильтров по EN 161.
- Пружина закрытия: сталь AISI 302
- Плунжер клапана: с покрытием Fe 360
- Уплотнения и прокладки: стойкие к углеводородам виды бутадиен-акрилонитрильного (NBR) и витонового каучука.
- Минимальная регулировочная способность: 1 м3/ч.
- Максимальное рабочее давление: 200 мбар
- Классификация клапана: класс A + A по EN 126/EN 161
- Классификация регулятора: класс C по EN 126/EN 88
- Напряжения питания: сетевое 230 В~, 50/60 Гц
- Другие напряжения – по заказу.
- Температура окружающей среды: -15 … 60 °C
- Фланцевый комплект содержит:
1 фланец с уплотнительной заглушкой
1 уплотнительное кольцо и 4 винта
1 установленный штуцер для измерения давления
- Корпус: IP 40
Конструкция и принцип действия
Клапаны Resideo VR432PE 5011-0000 управляются устройствами с двумя положениями, которые открывают и закрывают клапаны. Каждое устройство включает катушку и гильзу, где находится плунжер, соединенный с резиновым клапаном и покрытый антифрикционным материалом.
Эти клапаны действуют как система, где давление пружины сохраняет их в открытом положении. Основной компонент — серворегулятор давления с клапаном сброса давления, встроенным в мембрану регулятора, управляющей регулирующим клапаном.
Подача питания на оба устройства приводит к поступлению газа через диафрагму в систему и регулятор. Это создает «сервогаз», который поднимает мембрану. Когда регулирующий клапан открыт, давление, создаваемое газовым регулятором Ханевелл VR432 PE 5011-0000, регулируется мембраной через обратную связь.
Когда давление мембраны превышает заданное значение, регулирующий клапан частично снижает рабочее давление, что позволяет ему пропорционально закрываться. Это поддерживает выпускное давление на уровне, независимо от изменений впускного давления. При отключении, небольшой объем рабочего газа из регулятора сбрасывается в главную камеру.
При необходимости регулирования давления используется регулировочный винт. В случае, если регулирование не требуется, полное давление «сервогаза» определяет положение регулирующего клапана на основе давления.
Монтажное положение
Газовый клапан может устанавливаться под углом плюс или минус 90 градусов к вертикали. Расстояние между газовым клапаном и стеной/полом должно быть не меньше 30 см.
Стандарты
Что касается электробезопасности, клапаны Ханивел VR432PE5011-0000 могут использоваться в устройствах, соответствующих европейским стандартам серии EN 60335, устанавливающим требования к
Газовые электромагнитные клапана VR432PE 5011-0000 также соответствуют всем стандартам по электромагнитной совместимости для непромышленных и промышленных установок.
