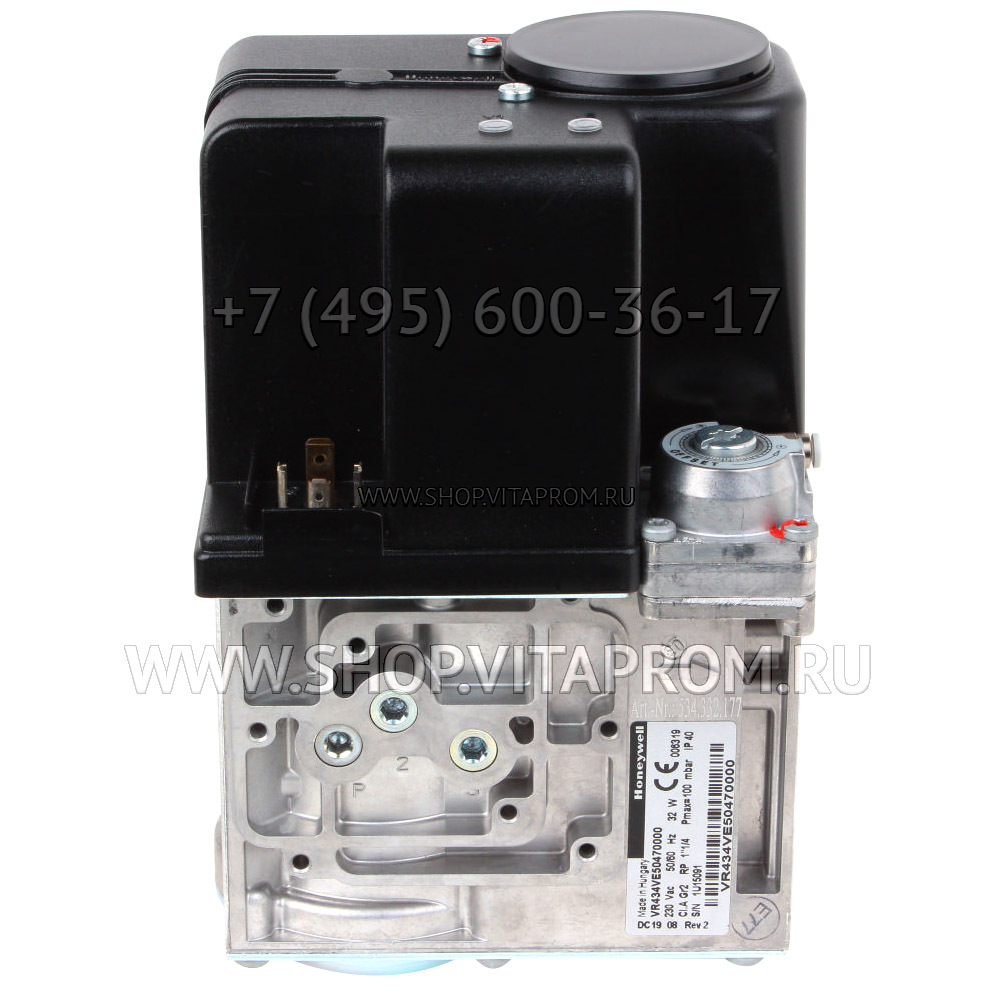

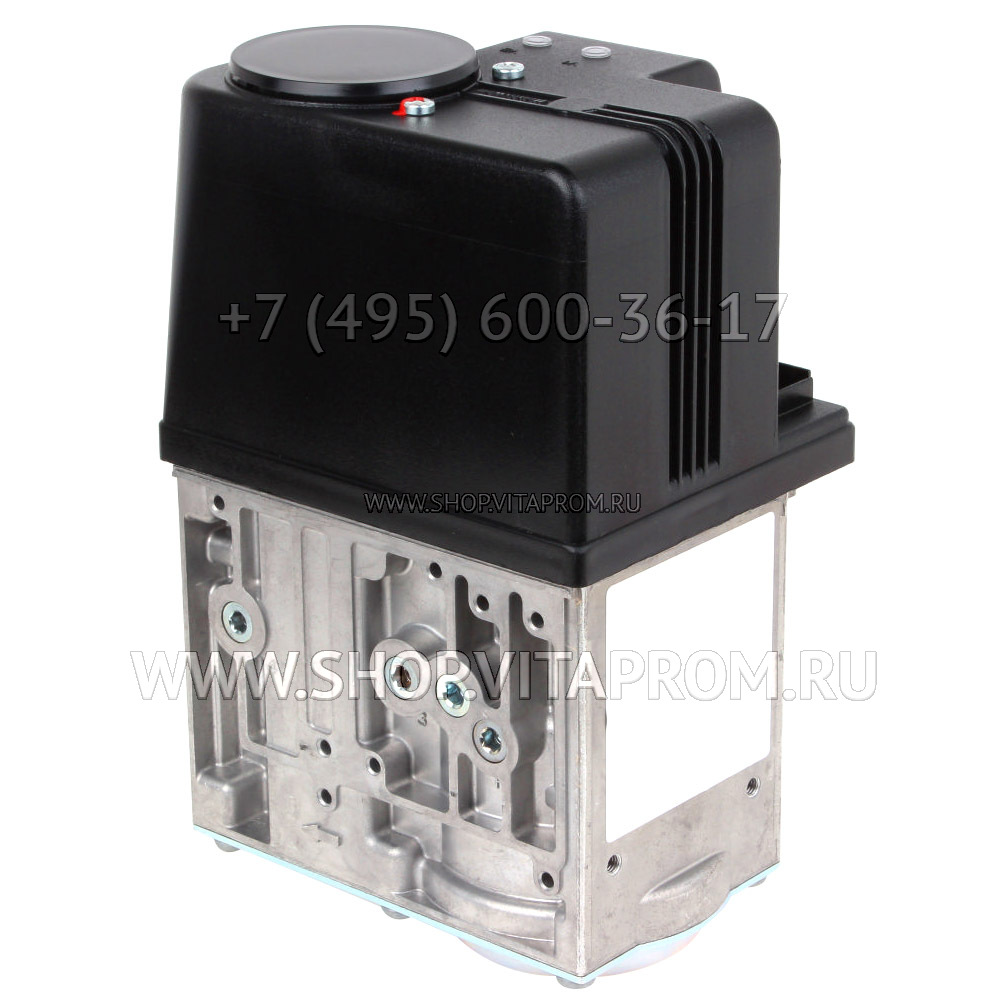

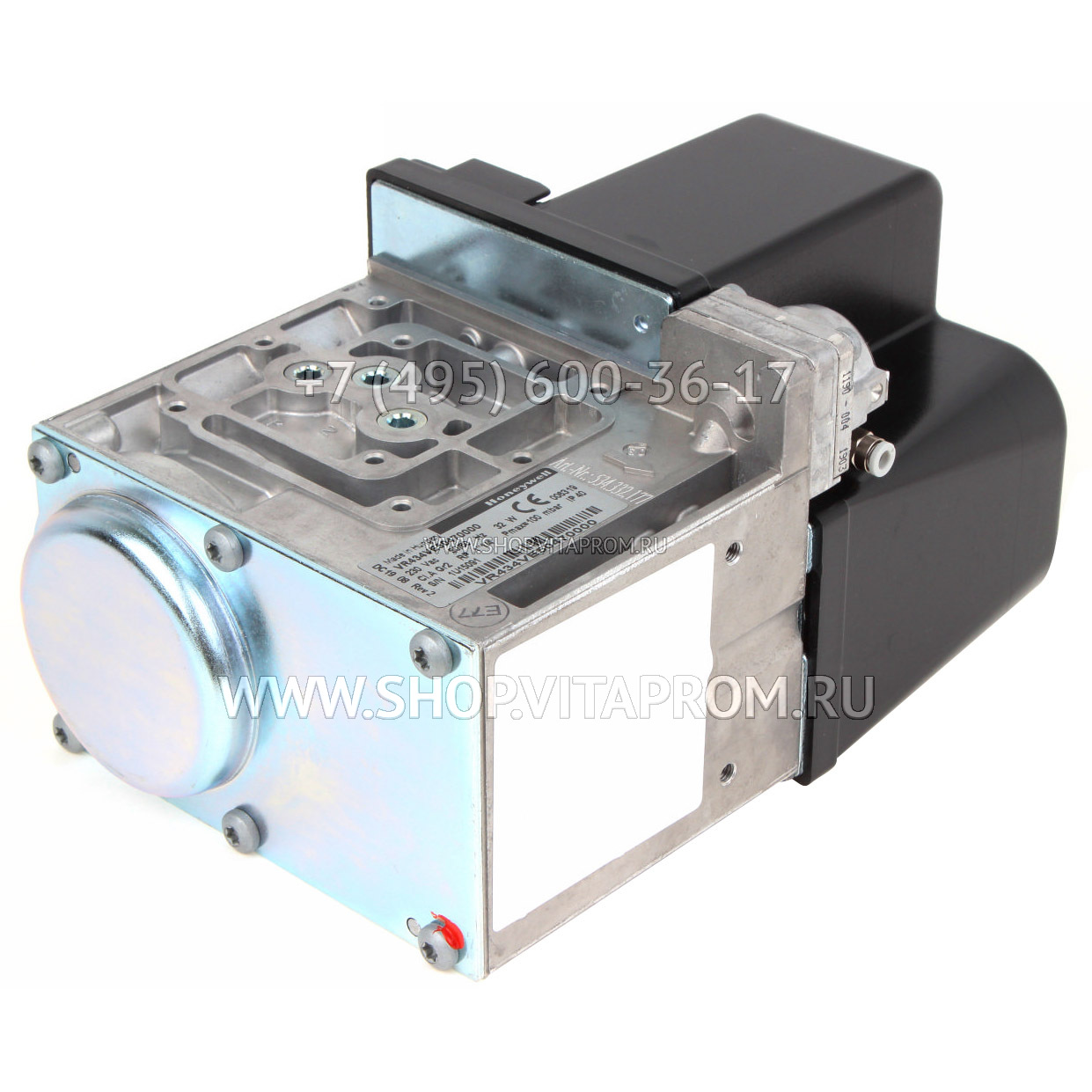

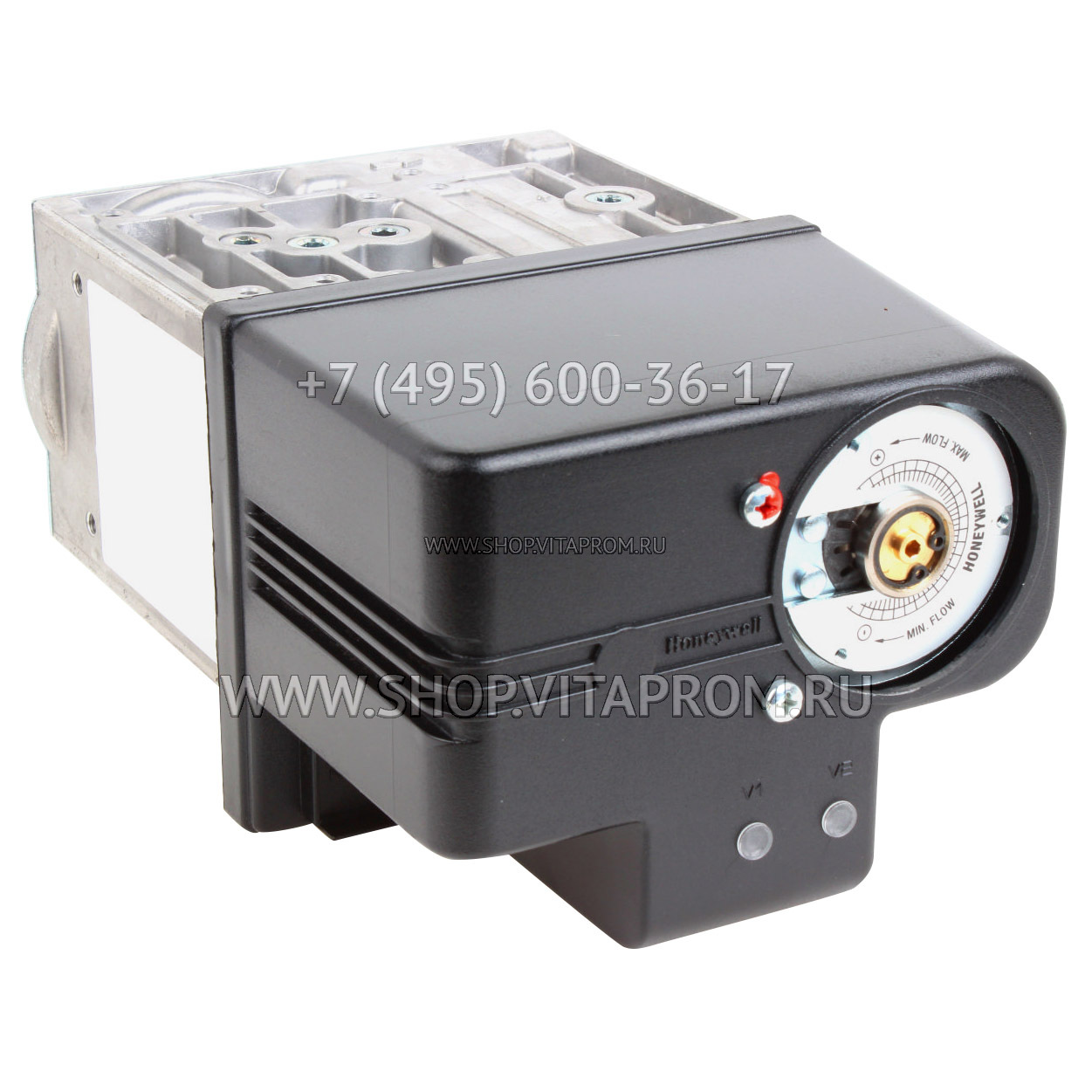

Газовый клапан Honeywell VR434VE5047-0000

Клапаны Ханевелл модели VR434VE5047-0000 с серворегулировкой представляют собой газовые клапаны, разработанные для управления и регулирования подачи газообразного топлива в различные газовые горелки, атмосферные газовые котлы, плавильные печи, установки для сжигания мусора и другие газопотребляющие устройства.

Эти клапаны, известные как модель Resideo VR434VE 5047-0000, предназначены для применения как в системах с искровым розжигом горелок (DBI), так и в системах с пилотной горелкой (IP). В их стандартной комплектации газовые электромагнитные клапаны Honeywell VR434 VE 5047-0000 оснащены двумя основными клапанами V1 и V2:

1. Предохранительный клапан V1: Этот клапан обеспечивает быстрое открытие и закрытие.

2. Второй клапан (V2): Этот клапан имеет возможность открываться либо быстро с возможностью регулирования расхода, либо медленно с регулированием расхода и возможностью настраиваемого открытия.

Между клапанами V1 и V2 находится клапан для регулирования давления. Корпус этих клапанов оборудован 4 фланцевыми соединениями на обеих сторонах для установки дополнительных устройств:

— Реле давления на входе серии C60VR.

— Реле промежуточного давления серии C60VR.

— Система проверки клапанов (VPS) + реле давления.

Эти дополнительные компоненты могут быть установлены в различных точках корпуса клапана VR434VE5047-0000 для оптимальной настройки и функционирования системы в соответствии с требованиями конкретного применения. Это позволяет управлять и регулировать поток газа с высокой эффективностью и адаптировать работу клапанов к различным условиям и требованиям конкретных газопотребляющих устройств.

Технические характеристики

• Минимальная регулировочная способность: 1 м³/ч.
• Максимальное рабочее давление: 200 мбар
• Классификация клапана: класс A + A по EN 126/EN 161
• Классификация регулятора: класс C по EN 126/EN 88
• Напряжения питания: сетевое 230 В~, 50/60 Гц
  • Другие напряжения – по заказу.
  • Температура окружающей среды: -15 … 60 °C
  • Корпус: IP 40
  • Материал корпуса: алюминиевый сплав, литье под давлением
  • Сетчатый фильтр: мелкоячеистая сетка (диаметр 0,34 мм), сталь AISI 303, можно чистить, отвинтив винты впускного фланца. Соответствует требованиям для сетчатых фильтров по EN 161.
  • Пружина закрытия: сталь AISI 302
  • Плунжер клапана: с покрытием Fe 360
  • Уплотнения и прокладки: стойкие к углеводородам виды бутадиен-акрилонитрильного (NBR) и витонового каучука.
  • Фланцевый комплект содержит:

1 фланец с уплотнительной заглушкой

1 уплотнительное кольцо и 4 винта

1 установленный штуцер для измерения давления

Конструкция и принцип действия

Серворегулируемые комбинированные газовые клапаны серии VR434VE5047-0000 представляют собой сдвоенные отказоустойчивые отсечные клапаны класса A.

Клапан открывается возбуждением двухпозиционных исполнительных устройств прямого действия. Каждое исполнительное устройство состоит из катушки и узла стопорной гильзы. Внутри стопорной гильзы находится плунжер, который соединен с резиновым клапаном и может перемещаться вверх-вниз, тем самым открывая и закрывая клапан. Плунжер покрыт антифрикционным материалом. Регулирование потока производится с помощью изменяемого хода плунжера. Между впускным фланцем и главным корпусом установлен сетчатый фильтр, изготовленный из нержавеющей стали AISI303. Закрывающая пружина клапана изготовлена из нержавеющей стали AISI302. Уплотнения и прокладки выполнены из стойкого к углеводородам бутадиен-акрилонитрильного (NBR) каучука по DIN 3535 и EN 291.

Клапан VR434VE5047-0000 представляет собой сервосистему.

Регулирующий клапан расположен между двумя отсечными клапанами. Когда подано питание на оба исполнительных устройства, «сервогаз» начинает течь через систему регулирующей мембраны. Из этой камеры газ проходит в сервокамеру через впускную диафрагму (ограничение). Давление в сервокамере регулируется регулятором давления. Баланс между серводавлением и давлением под регулирующей мембраной определяет открытие регулирующего клапана. Как только откроется регулирующий клапан, выпускное давление, создаваемое клапаном серии VR434VE5047-0000, будет восприниматься мембраной регулятора через канал обратной связи. Когда создаваемое этим давлением усилие больше значения, установленного регулировочным винтом, регулирующий клапан открывается, несколько сбрасывая рабочее давление. Это снижает усилие, направленное навстречу действию пружины регулирующего клапана, позволяя последнему пропорционально закрываться. Тем самым регулирующий клапан ограничивает выпускное давление (давление, подаваемое на горелку) до установленного уровня. В результате, непрерывно поддерживается величина выпускного давления путем сравнения его с установленным давлением и соответствующего изменения положения регулирующего клапана. Это означает, что вне зависимости от колебаний впускного давления выпускное давление остается неизменным. При отключении небольшой объем рабочего газа из регулятора и камеры мембраны выходит в главную выпускную камеру. Затем канал обратной связи опорного давления регулирует выпускное давление путем компенсации разности между давлением воздуха в камере сгорания и давлением у клапана. Если регулировать давление не требуется, пружину регулятора можно блокировать ввинчиванием регулировочного винта до упора или до прекращения регулирования давления. В этих случаях полное давление «сервогаза» открывает регулирующий клапан настолько, насколько позволит падение давления.

Стандарты

Серворегулируемые комбинированные клапаны Ханивелл VR434 VE 5047-0000 разработаны в соответствии с европейским стандартом EN 126. Предохранительный отсечной клапан соответствует требованиям класса „A“. По напряжениям при изгибе комбинированный клапан отвечает самым высоким требованиям.

Что касается электробезопасности, то газовые электромагнитные клапана VR434VE 5047-0000 могут использоваться в устройствах, соответствующих серии европейских стандартов EN 60335, устанавливающих требования к бытовым и промышленным электротехническим устройствам.

Клапаны VR434 VE 5047-0000 также соответствуют всем стандартам по электромагнитной совместимости для непромышленных и промышленных установок.
