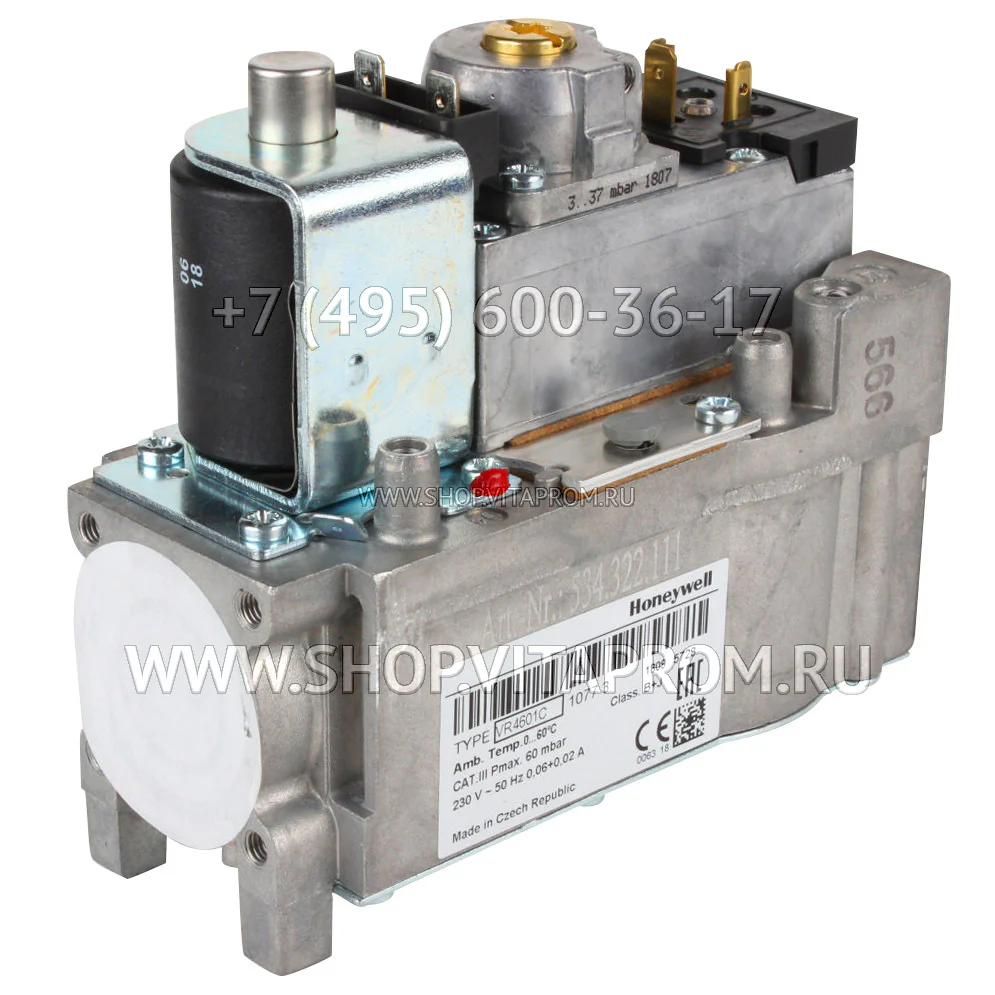

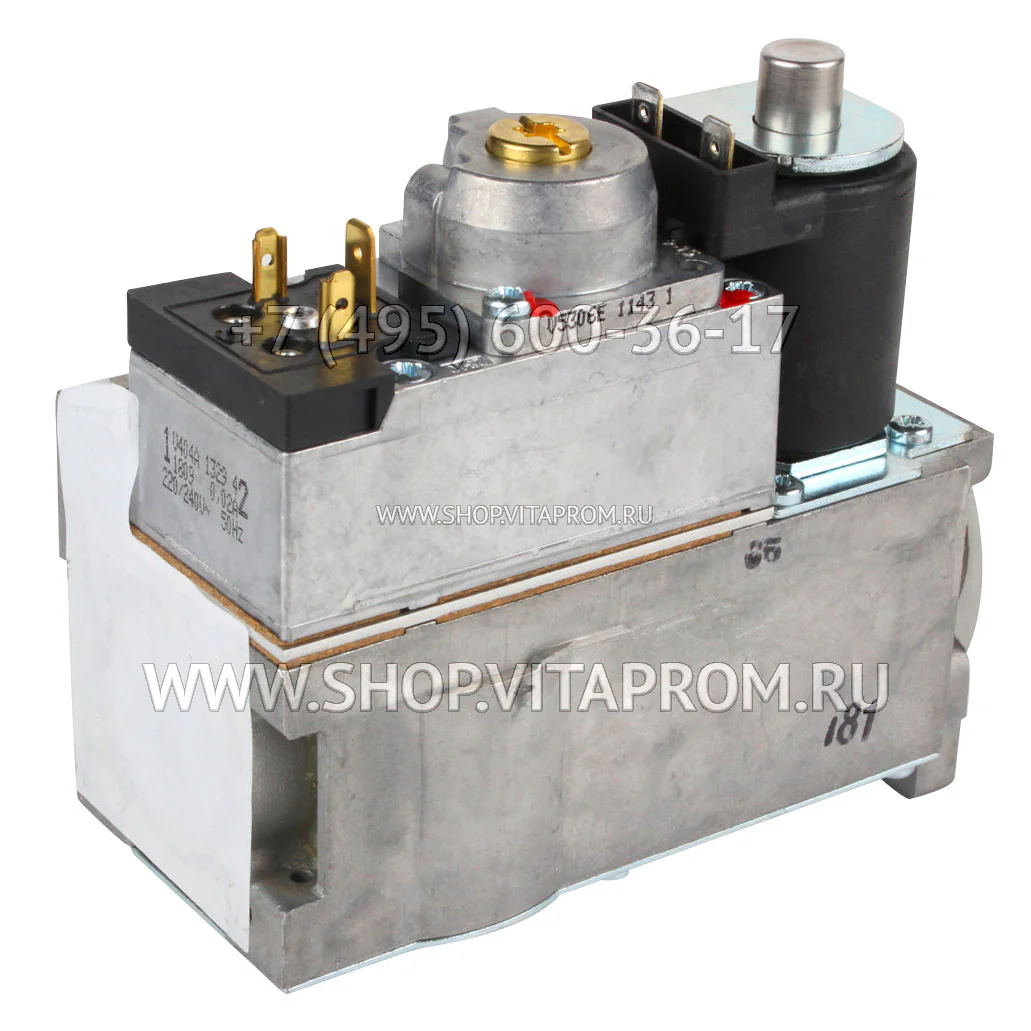

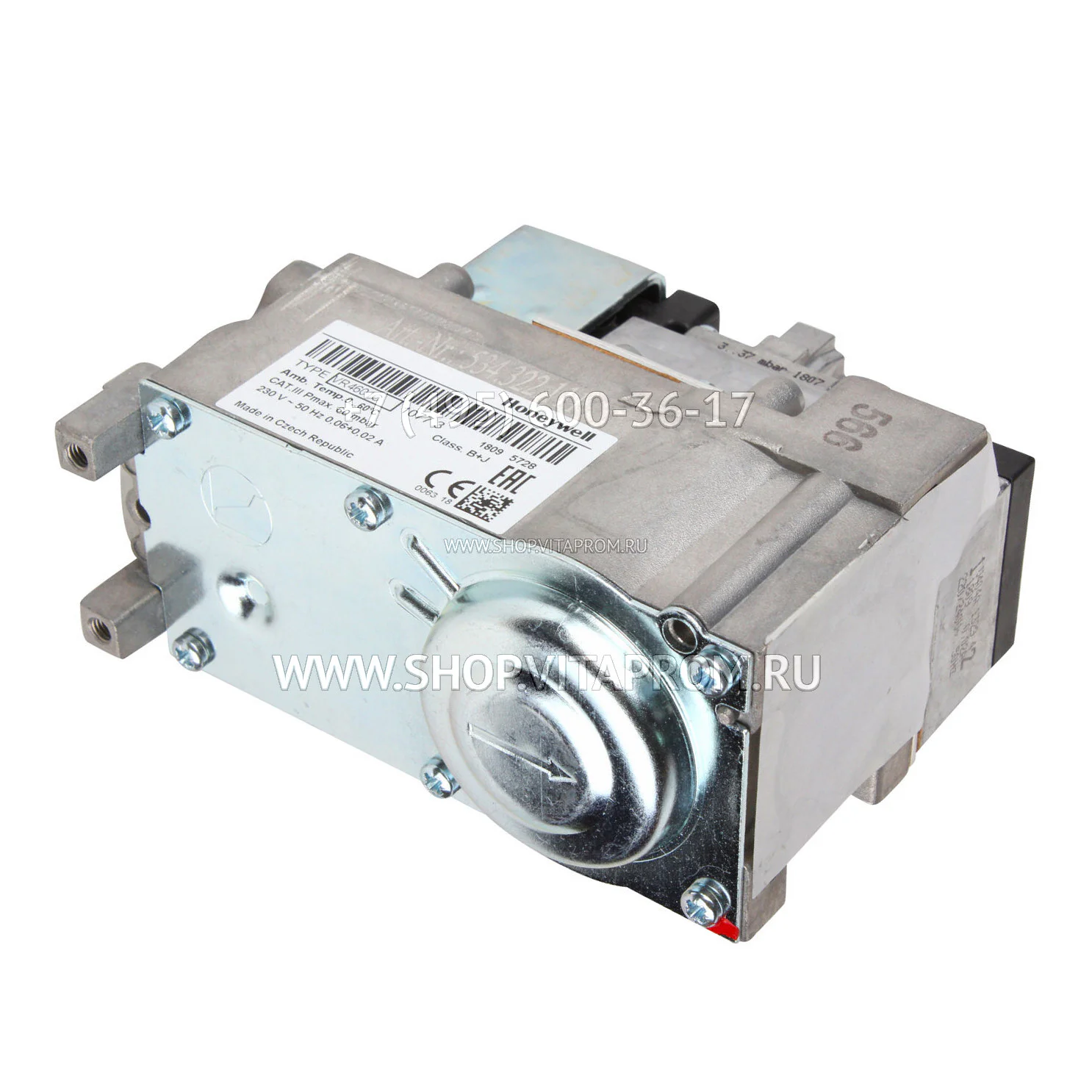

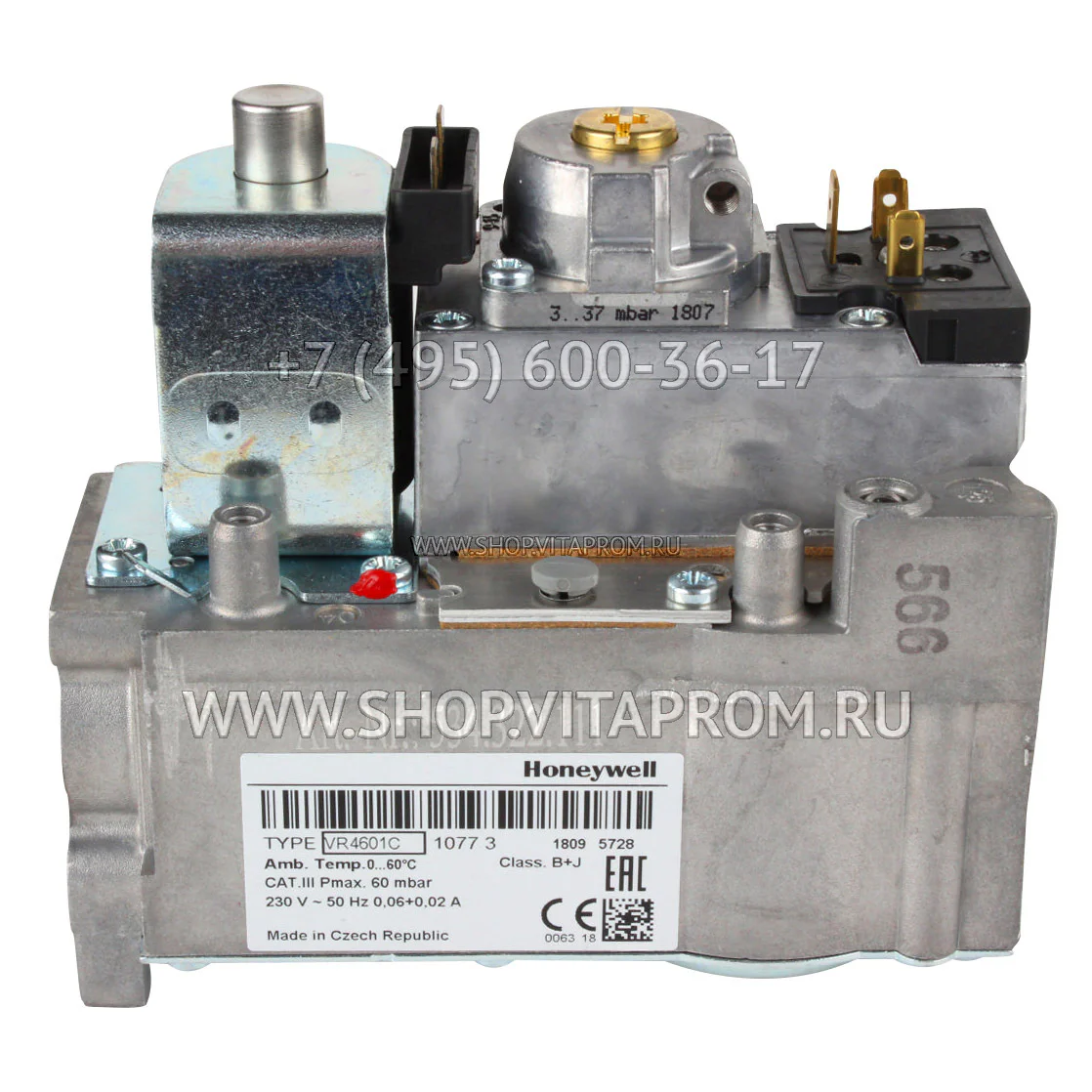

Газовый клапан Honeywell VR4601C1077B

Регуляторы Honeywell VR4601C1077B предназначены для эффективного управления потоком газа в домашних системах отопления, бойлерах и водонагревателях. Они выполняют стандартные функции и могут быть оборудованы дополнительными опциями, такими как регуляторы давления, дроссельные клапаны, устройства для плавного зажигания, двухуровневое регулирование и контроль расхода газа. Газовые клапаны Resideo VR4601C 1077B Compact Automatic могут функционировать с разными источниками питания, включая сетевое и низковольтное, и иметь разные пропускные способности.

Эти газовые регуляторы оборудованы двумя электрическими исполнительными механизмами: одним для управления предохранительным клапаном класса A или B в соответствии с EN 161 и другим для управления основным клапаном класса B, C или J согласно EN 161. Они подходят для работы с различными видами газов, включая нефтяные газы MFD группы A (G110), MFD группы B (G120), природный газ H (G20), природный газ L (G25) и сжиженный газ LP (G30).

Общие характеристики

• Вход и выход подходят для фланцевого соединения
• Экран на входной стороне
• Напорный кран на входной и выходной сторонах
• Вход для подключения газа: 1/2″BSP.Pl Выходное отверстие: 1/2″BSP.Pl
• Компрессионный фитинг —
• Противодавление 1-го клапана: 50 мбар
• Температура окружающей среды 0…60°C
• Максимальное входное давление 60 мбар
• Соответствие требованиям CE
• Примечание: Катушка с верхним соединением

Функции управления

• Максимальное рабочее давление 45 мбар
• Контрольный расход 0,1 м3/ч (мин)
• Требования к утечке в соответствии с EN 126
• Производительность (по воздуху) 3,1 м3/ч при перепаде давления 3 мбар
• Давление Softlite 5 мбар -3,5/+0 через 1,5 с

Стандартные условия

1. Индикация расхода в метрах кубических в час (м³/ч).

2. Регистрация выходного давления с помощью датчика, подключенного к полудюймовой трубе, длина которой в 10 раз превышает диаметр трубы. Это осуществляется через короткий шланг, длина которого равна 5 диаметрам трубы.

3. Номинальное напряжение.

4. Вертикальное положение, означающее, что исполнительные устройства находятся сверху.

5. Номинальное входное давление — 25 миллибар, сухой воздух при температуре 20 °C.

6. Давление окружающей среды = 1013 миллибар.

7. Температура окружающей среды = 20 °C.

8. Выходная диафрагма с диаметром 2,8 мм.

Общие положения

Конкретные характеристики данного газового электромагнитного клапана VR4601 C 1077B можно разделить на следующие пункты:

1. Совместимость с отопительными газовыми системами, поддерживающими различные методы розжига, такие как DSI, HSI или IP, для главной горелки.

2. Управление главной горелкой осуществляется двухпозиционными электрическими исполнительными устройствами.

3. Внутренний мелкосетчатый фильтр на входной стороне газового электромагнитного клапана VR4601A1038U, с возможностью добавления выходного сетчатого фильтра по запросу.

4. Различные модели с разной силой закрытия клапана: B + B, B + J, B + C, A + J и A + C.

5. Штуцеры для измерения давления на входной и выходной сторонах клапана, с наружным диаметром 9 мм, предназначенные для контроля и настройки давления горелки.

6. Возможность монтажа регулятора в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

7. Два резьбовых монтажных отверстия в основании клапана для крепления на отопительной установке.

8. Двухпозиционное исполнительное устройство следящего типа главного клапана с электрическим разъемом по стандарту DIN, что облегчает его соединение с разъемами AMP.

Принцип действия

Принцип функционирования регулятора Ханивел VR4601C1077U заключается в автоматическом управлении выходным давлением газа. Этот регулятор оборудован встроенной системой положительной обратной связи, которая обеспечивает надежное закрытие главного клапана в случае потери электропитания или изменения поступления газа. Эта система гарантирует стабильное выходное давление независимо от колебаний входного давления. Когда регулятор отдаёт небольшие объемы газа, выходное давление регулируется для компенсации различий в давлениях. В случае, если регулировка давления не требуется, можно заблокировать пружину регулятора, что позволит полному давлению «сервогаза» определять положение главного клапана и управлять выходным давлением.
