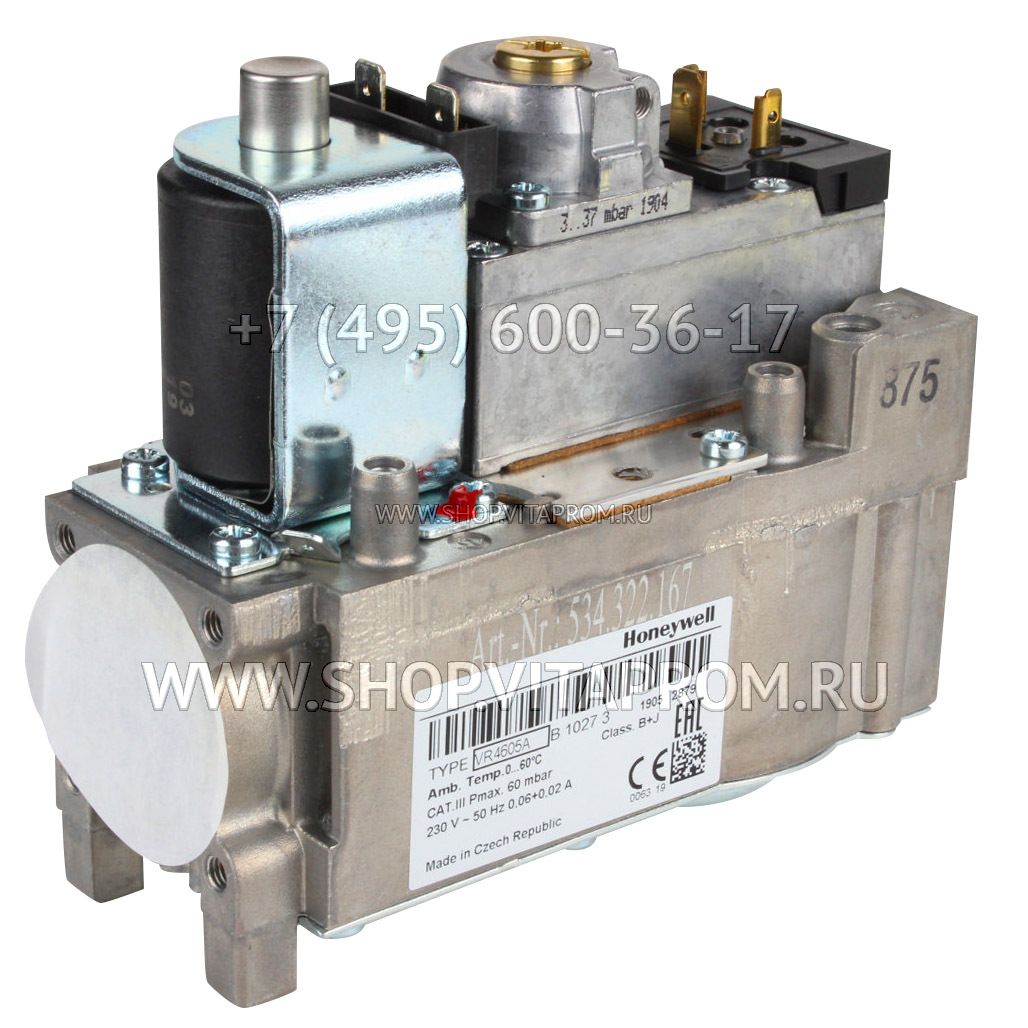

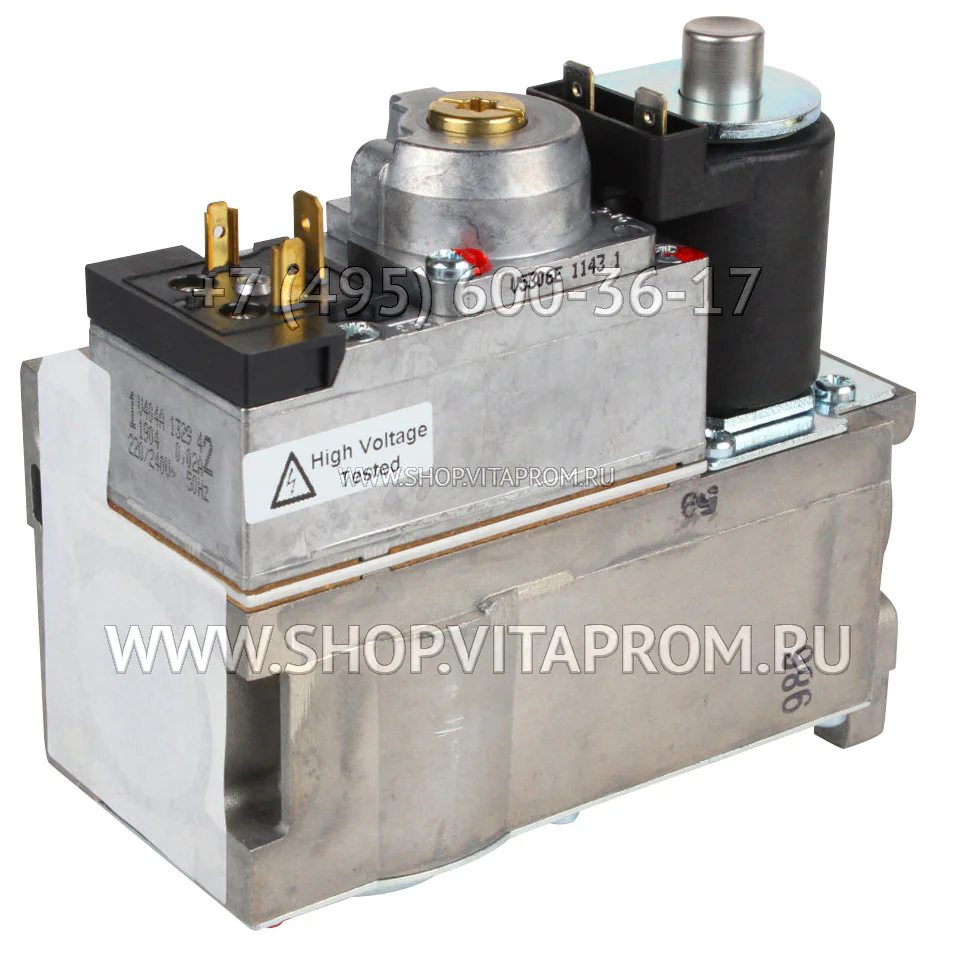

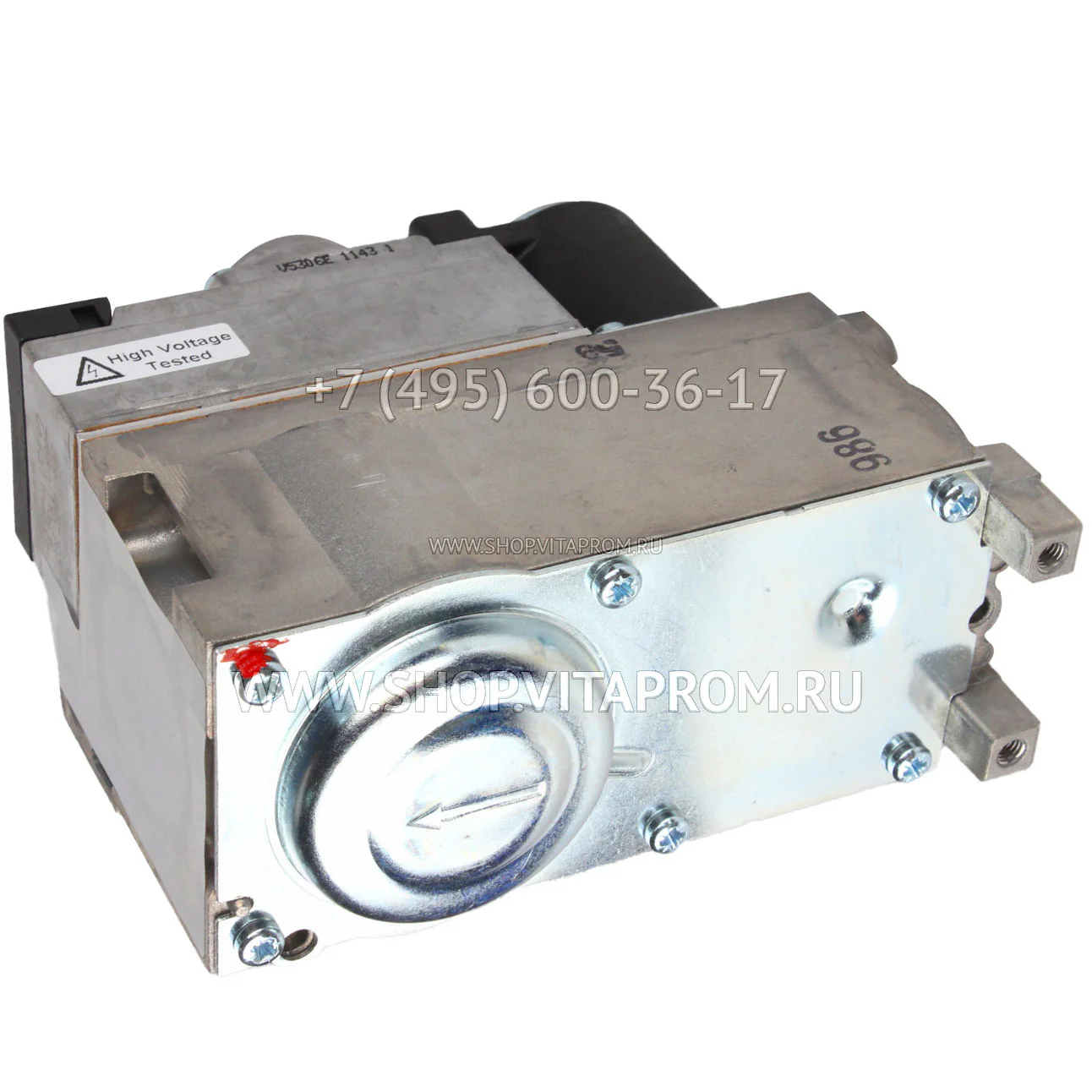

Газовый клапан Honeywell VR4605AB1027B

Газовые клапаны Honeywell VR4605AB 1027U предназначены для надежного управления потоком газа в домашних системах отопления, котлах и водонагревателях. Они осуществляют стандартные функции и могут быть дополнены различными устройствами, такими как регуляторы давления, дроссельные клапаны, устройства для плавного зажигания, двухуровневое регулирование и контроль расхода газа. Газовые регуляторы Resideo VR4605AB1027U Compact Automatic доступны с различными вариантами питания, включая сетевое или низковольтное, и имеют разную пропускную способность.

Эти газовые электромагнитные клапаны оборудованы двумя электрическими исполнительными устройствами: одним для открытия предохранительного клапана класса A или B в соответствии с EN 161 и другим для открытия главного клапана класса B, C или J согласно EN 161. Они подходят для работы с разными видами газов, включая нефтяные газы MFD группы A (G110), MFD группы B (G120), природный газ H (G20), природный газ L (G25) и сжиженный газ LP (G30).

Общие характеристики

1. Вход и выход подходят для фланцевого соединения
2. Экран на входной стороне
3. Напорный кран на входной и выходной сторонах
4. Вход для подключения газа: диаметр 23 мм, выход: диаметр 23 мм
5. Компрессионный фитинг —
6. Противодавление 1-го клапана: 50 мбар 2-го клапана: —
7. Температура окружающей среды 0…60°C
8. Максимальное входное давление 60 мбар
9. Соответствие требованиям CE да

Примечания

1. Катушка с верхним соединением
2. Заземление усилителя под винтом верхней пластины
3. Для использования в сочетании с S4564xxxx

Функции управления

1. Максимальное рабочее давление 45 мбар
2. Пилотный поток —
3. Требования к утечке в соответствии с EN 126
4. Производительность (по воздуху) 4,2 м3/ч при перепаде давления 3 мбар
5. Давление Softlite –

Стандартные условия

• Индикация расхода, м3 /ч

• Регистрация выходного давления с помощью датчика, подключенного к полудюймовой трубе, длина которой в 10 раз больше диаметра, посредством короткого шланга с длиной, равной 5 диаметрам

• Номинальное напряжение

• Вертикальное положение, т.е. положение, когда исполнительные устройства находятся сверху

• Номинальное давление 25 мбар, сухой воздух при температуре 20 °C

• Давление окружающей среды = 1013 мбар

• Температура окружающей среды = 20 °C

• Выходная диафрагма 2,8 мм

Общие положения

Общие характеристики включают возможность использования с отопительными газовыми системами, поддерживающими розжиг DSI, HSI или IP для главной горелки.

Управление главной горелкой осуществляется двухпозиционными электрическими исполнительными устройствами.

Газовый клапан VR4605 AB 1027B включает в себя внутренний мелкосетчатый фильтр на входной стороне и может быть оснащен выходным сетчатым фильтром по запросу. Доступны различные модели с разной силой закрытия: B + B, B + J, B + C, A + J и A + C.

Для контроля и настройки давления горелки имеются штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах. Монтаж регулятора можно выполнять в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

В основании газового клапана VR4605AB 1027B предусмотрены два резьбовых монтажных отверстия для крепления на отопительной установке. Двухпозиционное исполнительное устройство следящего типа главного клапана снабжено электрическим разъемом по стандарту DIN и может соединяться с разъемами AMP.

Принцип работы

Принцип работы регулятора Ханивел VR4605AB1027B заключается в автоматическом управлении выходным давлением газа. Он оснащен встроенной системой положительной обратной связи, что обеспечивает надежное закрытие главного клапана в случае сбоя электропитания или подачи газа. Эта система обеспечивает стабильное выходное давление независимо от изменений во входном давлении. При отключении небольших объемов газа из регулятора, выходное давление регулируется для компенсации разницы в давлениях. Если регулирование давления не требуется, пружину регулятора можно заблокировать, и полное давление «сервогаза» будет определять положение главного клапана для управления выходным давлением.
