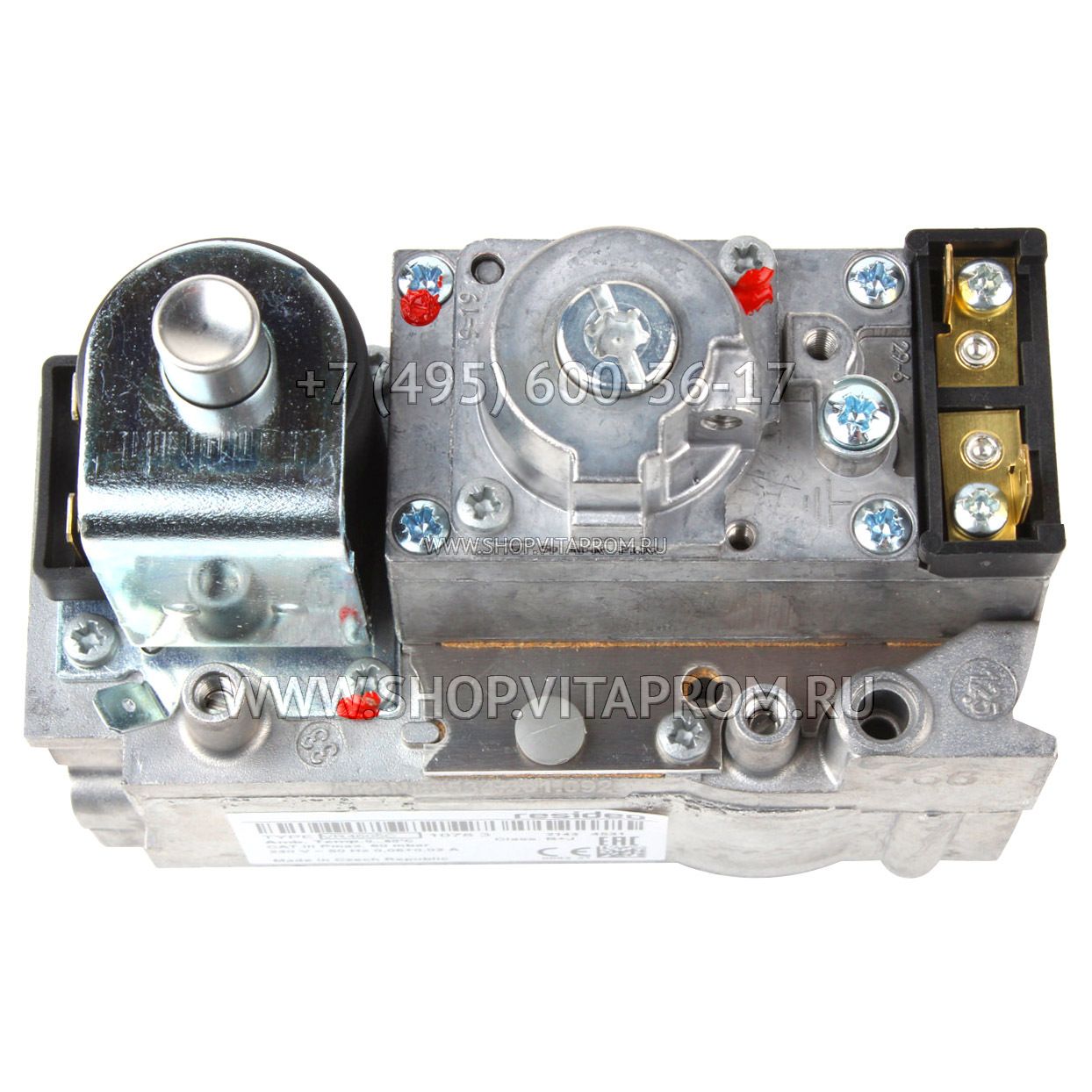

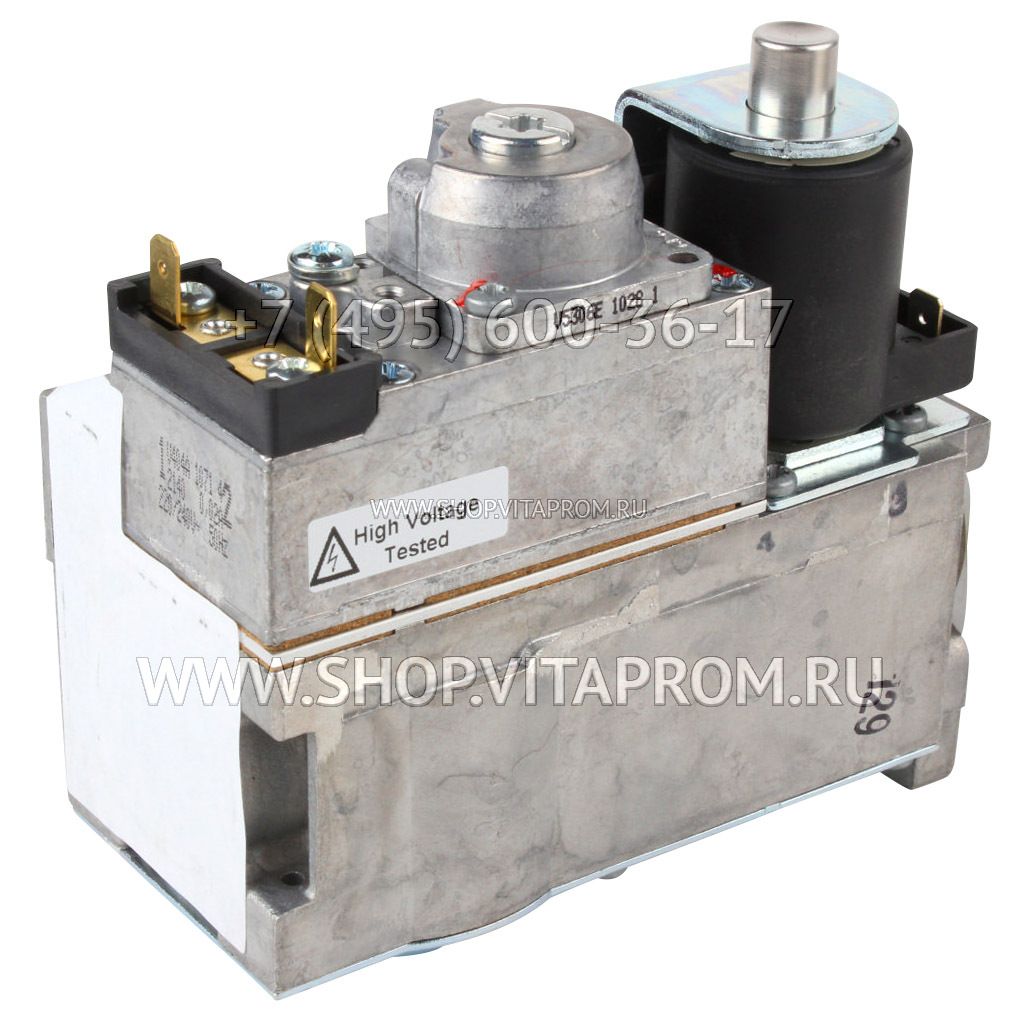

Газовый клапан Honeywell VR4605C1078U

Газовые электромагнитные клапаны Honeywell VR4605 C 1078B разработаны для безопасного управления потоком газа в домашних системах отопления, радиаторах, котлах и водонагревателях. Эти клапаны предоставляют стандартные функции и имеют возможность дополнительной настройки, такой как регулировка давления, использование дроссельных клапанов, устройств плавного розжига, двухуровневое управление и модуляция потока газа. Компактные автоматические газовые клапаны Honeywell VR4605C 1078B доступны с разными вариантами питания, включая сетевое и низковольтное, а также разной пропускной способностью.

Каждый из этих регуляторов включает два электрических исполнительных механизма:

Один для управления открыванием предохранительного клапана класса A или B в соответствии с EN 161.

Другой для управления открыванием главного клапана класса B, C или J в соответствии с EN 161.

Общие характеристики

• Вход и выход подходят для фланцевого соединения
• Экран на входной стороне
• Напорный кран на входной и выходной сторонах
• Вход для подключения газа: 1/2″BSP.Pl Выходное отверстие: 1/2″BSP.Pl
• Компрессионный фитинг —
• Противодавление 1-го клапана: 50 мбар 2-го клапана: —
• Температура окружающей среды 0…60°C
• Максимальное входное давление 60 мбар
• Соответствие требованиям CE да

Примечания

• Переключаемый софтлайт (в сочетании с адаптером в сборе)

Функции управления

• Максимальное рабочее давление 60 мбар
• Пилотный поток —
• Требования к утечке в соответствии с EN 126
• Производительность (по воздуху) 3,1 м3/ч при перепаде давления 3 мбар
• Давление Softlite 5 мбар -3/-0,5 через 1,5 с
• Оператор V404A 1071 (45.002.654-004)

Стандартные условия

• Выходная диафрагма 2,8 мм

• Индикация расхода, м3 /ч

• Номинальное давление 25 мбар, сухой воздух при температуре 20 °C

• Давление окружающей среды = 1013 мбар

• Т окружающей среды = 20 °C

• Регистрация выходного давления с помощью датчика, подключенного к полудюймовой трубе, длина которой в 10 раз больше диаметра, посредством короткого шланга с длиной, равной 5 диаметрам

• Номинальное напряжение

• Вертикальное положение, т.е. положение, когда исполнительные устройства находятся сверху

Общие положения

Газовый регулятор Resideo VR4605C1078B предназначен для отопительных газовых установок с системами розжига DSI, HSI или IP для главной горелки.

Управление главной горелкой осуществляется с помощью двухпозиционных электрических исполнительных устройств.

Регулятор VR4605 C 1078U включает в себя внутренний мелкосетчатый фильтр на входной стороне, и по запросу может быть оснащен выходным сетчатым фильтром. Доступны различные модели с разной силой закрытия:

1. B + B
2. B + J
3. B + C
4. A + J
5. A + C

Для контроля и настройки давления горелки имеются штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах. Монтаж регулятора может выполняться в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

В основании клапана VR4605C 1078U предусмотрены два резьбовых монтажных отверстия для крепления на отопительной установке. Двухпозиционное исполнительное устройство следящего типа главного клапана снабжено электрическим разъемом по стандарту DIN и может соединяться с разъемами AMP.

Принцип действия

Принцип действия газового электромагнитного клапана VR4605C1078U заключается в автоматическом управлении выходным давлением газа. Система имеет положительную обратную связь, что обеспечивает закрытие главного клапана при сбое в электропитании или подаче газа. Это гарантирует стабильное выходное давление, независимо от изменений во входном давлении. Если нет необходимости в регулировании давления, можно заблокировать пружину регулятора, что позволяет контролировать выходное давление на основе полного давления «сервогаза».

Эти газовые клапаны Honeywell представляют надежное и эффективное решение для систем отопления и газоснабжения.
