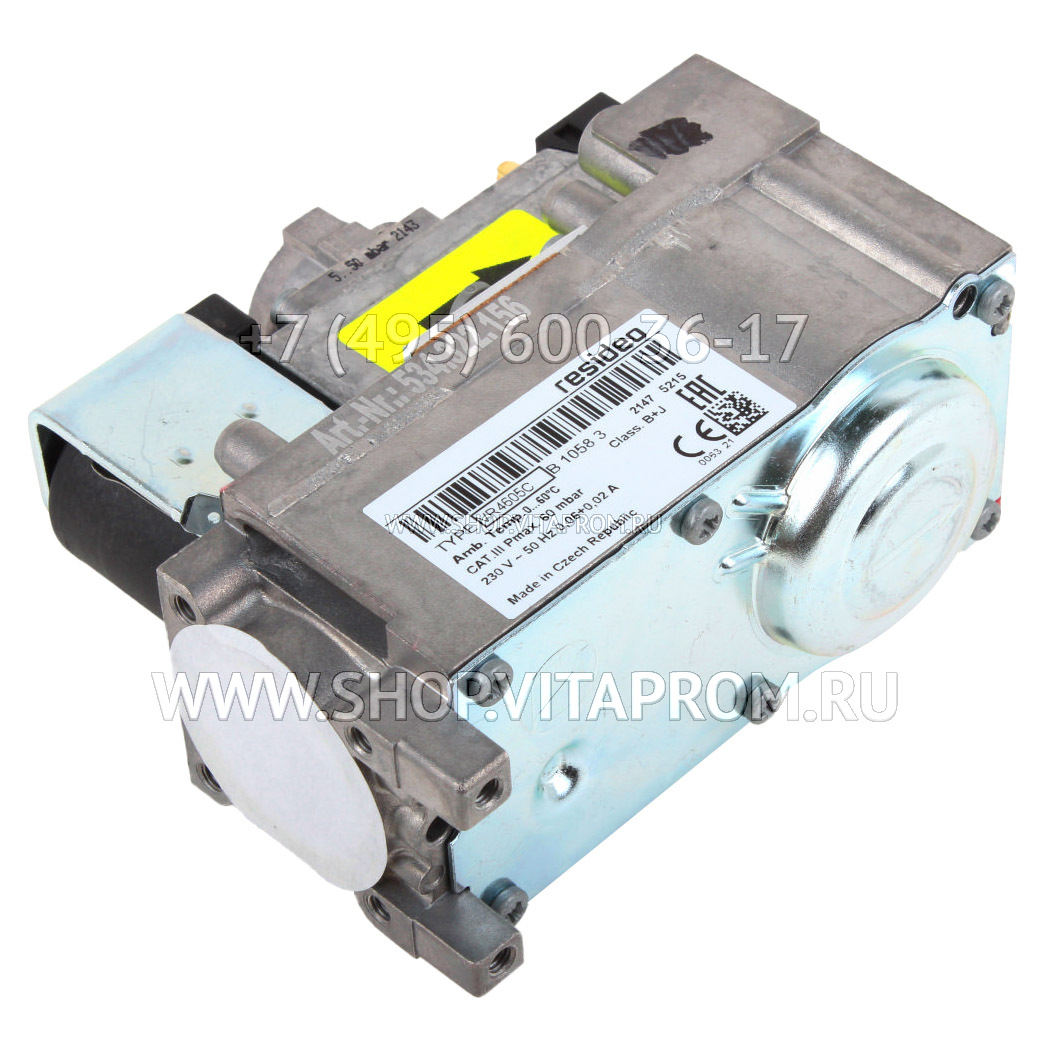

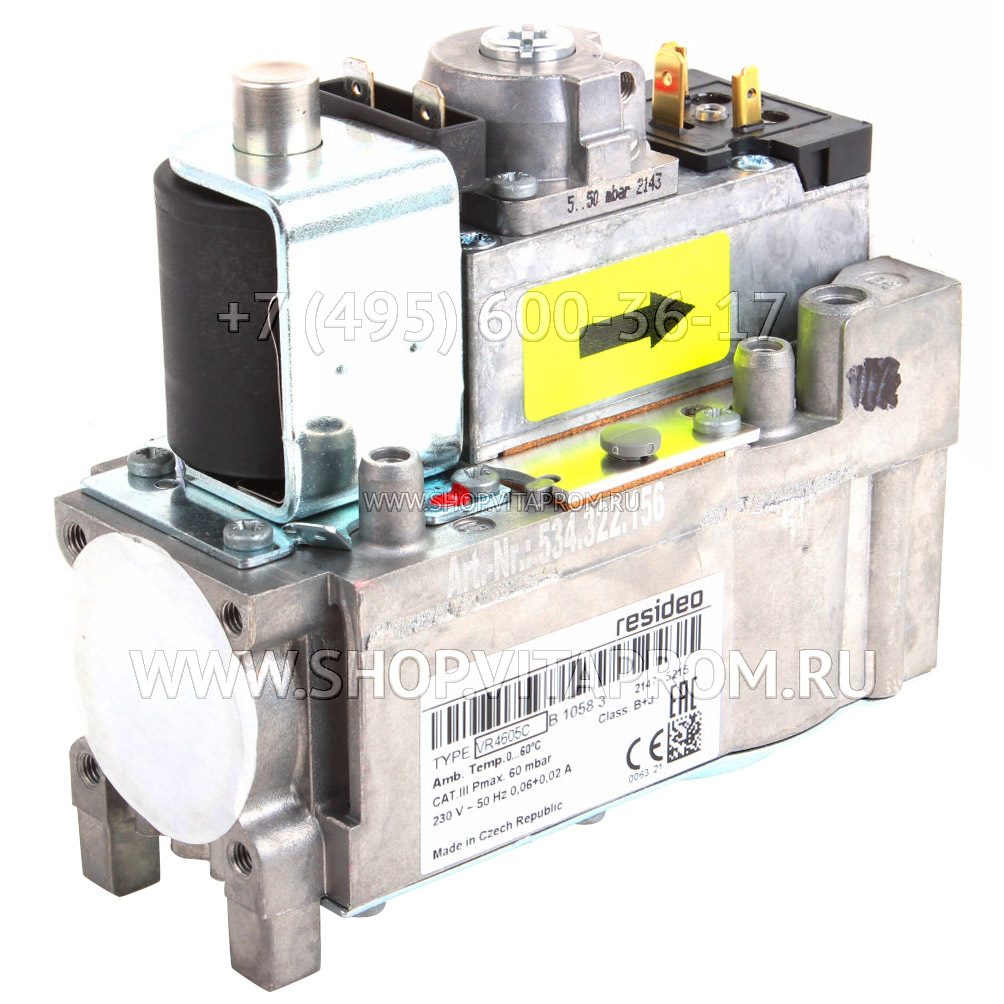

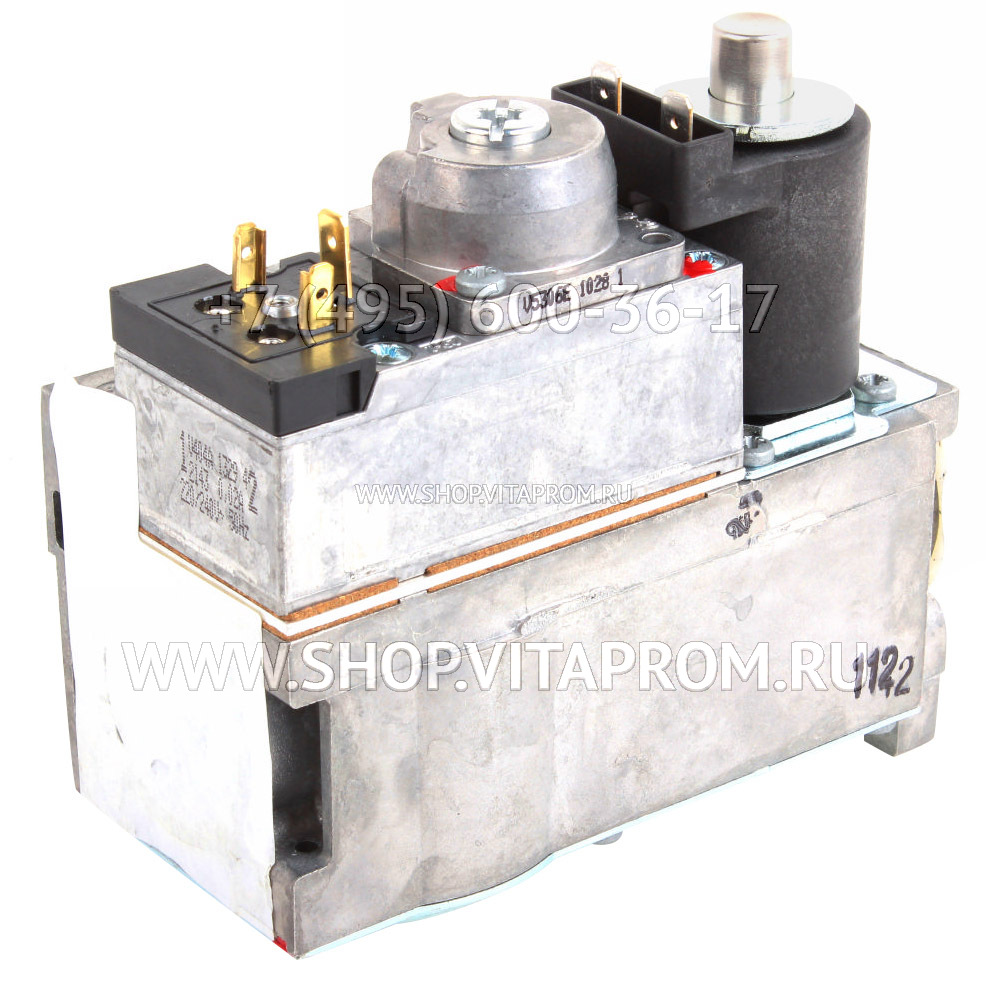

Газовый клапан Honeywell VR4605CB1058B

Газовые электромагнитные клапаны Honeywell VR4605CB1058B представляют собой надежное средство управления потоком газа в различных домашних системах, таких как отопление, радиаторы, котлы и водонагреватели. Они обладают стандартными функциональными возможностями и предоставляют дополнительные опции настройки, включая регулировку давления, использование дроссельных клапанов, устройства плавного розжига, двухуровневое управление и модуляцию потока газа. Компактные автоматические газовые клапаны Honeywell VR4605CB 1058B доступны в различных вариантах питания, включая сетевое и низковольтное, а также имеют различную пропускную способность.

Каждый из этих регуляторов оснащен двумя электрическими исполнительными механизмами:

1. Управление предохранительным клапаном: Первый механизм предназначен для управления открыванием предохранительного клапана класса A или B в соответствии с EN 161. Это обеспечивает дополнительный уровень безопасности в системах газоснабжения.

2. Управление главным клапаном: Второй механизм предназначен для управления открыванием главного клапана класса B, C или J в соответствии с EN 161. Это обеспечивает точное и эффективное управление потоком газа в системе.

Эти регуляторы могут работать с различными типами газов, включая нефтяные газы MFD группы A (G110), MFD группы B (G120), природный газ H (G20), природный газ L (G25) и сжиженный газ LP (G30). Их гибкость и функциональность делают их идеальным выбором для разнообразных газовых систем в домашнем использовании.

Общие характеристики

• Вход и выход подходят для фланцевого соединения
• Экран на входной стороне
• Напорный кран на входной и выходной сторонах
• Вход для подключения газа: диаметр 23 мм, выход: диаметр 23 мм
• Компрессионный фитинг —
• Противодавление 1-го клапана: 50 мбар 2-го клапана: —
• Температура окружающей среды 0…60°C
• Максимальное входное давление 60 мбар
• Соответствие требованиям CE да

Примечания

• Переключаемый софтлайт (в сочетании с адаптером в сборе)
• Катушка с верхним соединением
• Специальное предложение для клиентов (с наклейкой со стрелкой)

Функции управления

• Максимальное рабочее давление 60 мбар
• Пилотный поток —
• Требования к утечке в соответствии с EN 126
• Производительность (по воздуху) 4,2 м3/ч при перепаде давления 3 мбар
• Давление Softlite 5 мбар -3/-0,5 через 1,5 с

Стандартные условия

• Выходная диафрагма 2,8 мм

• Индикация расхода, м3 /ч

• Номинальное давление 25 мбар, сухой воздух при температуре 20 °C

• Давление окружающей среды = 1013 мбар

• Температура окружающей среды = 20 °C

• Регистрация выходного давления с помощью датчика, подключенного к полудюймовой трубе, длина которой в 10 раз больше диаметра, посредством короткого шланга с длиной, равной 5 диаметрам

• Номинальное напряжение

• Вертикальное положение, т.е. положение, когда исполнительные устройства находятся сверху

Общие положения

Газовый регулятор Resideo VR4605 CB 1058B предназначен для управления газовыми системами отопления, использующими системы розжига DSI, HSI или IP для главной горелки. Он обеспечивает надежное управление горелкой с помощью двухпозиционных электрических исполнительных устройств.

Основные характеристики данного регулятора включают:

1. Системы розжига: Регулятор совместим с системами розжига DSI, HSI или IP, что делает его идеальным для газовых отопительных систем с главной горелкой.

2. Управление горелкой: Главная горелка управляется с использованием двухпозиционных электрических исполнительных устройств, обеспечивая точное и надежное управление газовым потоком.

3. Мелкосетчатый фильтр: Регулятор включает внутренний мелкосетчатый фильтр на входной стороне для защиты системы отопления от частиц и загрязнений. По запросу, его можно дополнить выходным сетчатым фильтром для дополнительной фильтрации.

4. Разнообразие моделей: Доступны разные модели с разной силой закрытия, включая варианты B + B, B + J, B + C, A + J и A + C, что позволяет выбирать наиболее подходящий для конкретных требований.

5. Контроль давления: Для контроля и настройки давления горелки предусмотрены штуцеры с наружным диаметром 9 мм на входной и выходной сторонах регулятора.

6. Гибкий монтаж: Регулятор можно устанавливать в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства, что обеспечивает гибкость при установке.

7. Простая установка: В основании клапана предусмотрены два резьбовых монтажных отверстия для надежной установки на отопительной установке.

8. Электрическое соединение: Двухпозиционное исполнительное устройство главного клапана снабжено электрическим разъемом по стандарту DIN, что упрощает его подключение к разъемам AMP и обеспечивает надежное управление газовым потоком.

Принцип действия

Принцип действия газового электромагнитного клапана VR4605CB1058U заключается в автоматическом управлении выходным давлением газа. Система имеет положительную обратную связь, что обеспечивает закрытие главного клапана при сбое в электропитании или подаче газа. Это гарантирует стабильное выходное давление, независимо от изменений во входном давлении. Если нет необходимости в регулировании давления, можно заблокировать пружину регулятора, что позволяет контролировать выходное давление на основе полного давления «сервогаза».

Эти газовые клапаны Honeywell представляют надежное и эффективное решение для систем отопления и газоснабжения.
