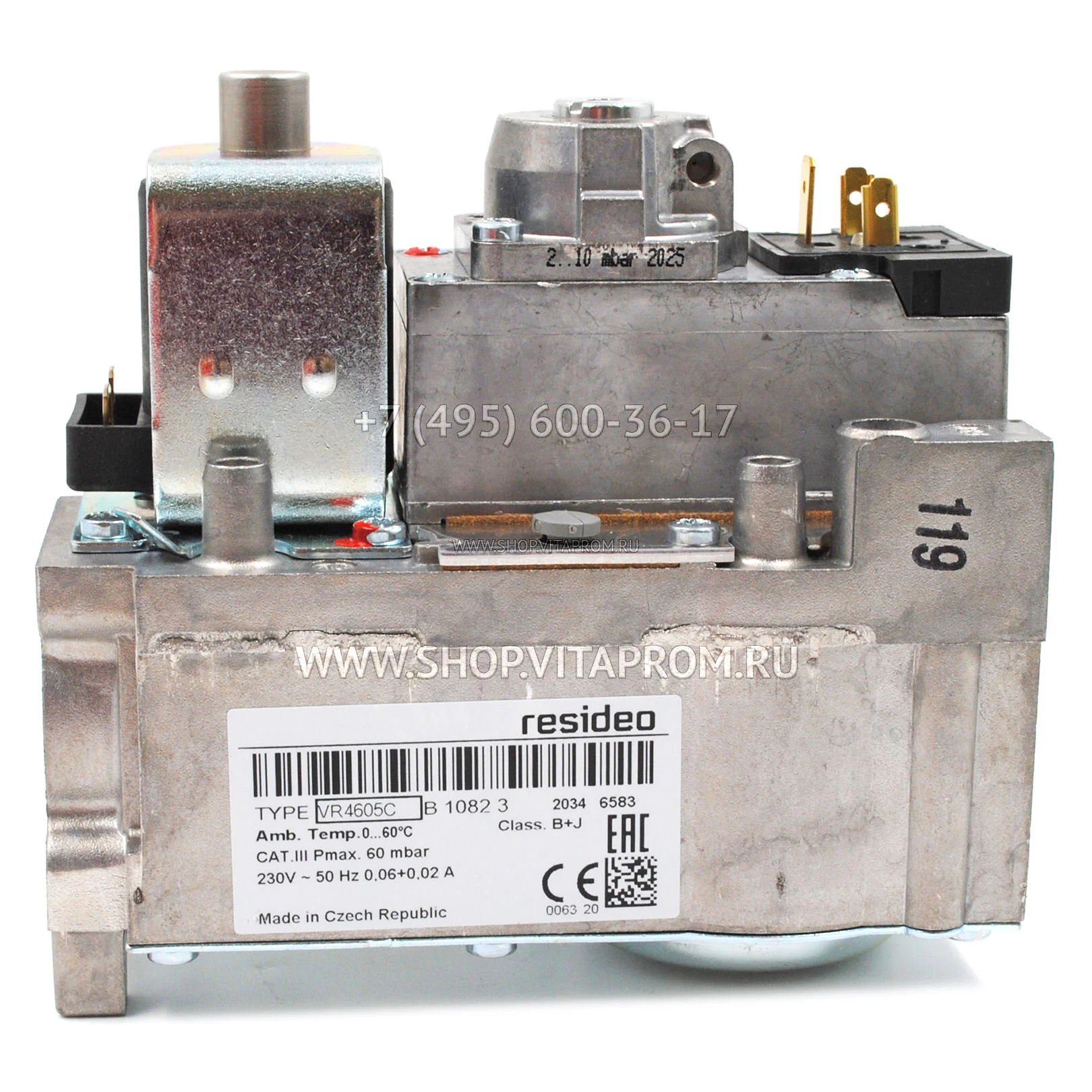

Газовый клапан Honeywell VR4605CB1082U

Газовые клапаны Honeywell VR4605CB1082U разработаны с целью эффективного управления потоком газа в домашних системах отопления, бойлерах и водонагревателях. Они оснащены стандартными функциями и предоставляют возможность расширенной настройки с помощью дополнительных опций, таких как регуляторы давления, дроссельные клапаны, устройства для плавного зажигания, двухуровневое регулирование и контроль расхода газа. Газовые электромагнитные клапаны Resideo VR4605CB 1082U Compact Automatic обладают гибкими возможностями питания, включая сетевое и низковольтное, и имеют разную пропускную способность.

Основные характеристики данных регуляторов включают:

1. Стандартные функции: Регуляторы предоставляют стандартные функции, необходимые для управления газовым потоком в домашних отопительных системах.

2. Дополнительные опции: Они могут быть дополнены различными опциями, включая регуляторы давления, дроссельные клапаны и устройства для плавного зажигания, что позволяет настраивать работу системы в соответствии с конкретными требованиями.

3. Источники питания: Регуляторы способны функционировать с различными источниками питания, включая сетевое и низковольтное, что обеспечивает гибкость в их установке.

4. Двойные исполнительные механизмы: Они оснащены двумя электрическими исполнительными механизмами: одним для управления предохранительным клапаном класса A или B в соответствии с EN 161 и другим для управления основным клапаном класса B, C или J в соответствии с EN 161.

5. Совместимость с разными видами газов: Регуляторы подходят для работы с различными видами газов, включая нефтяные газы MFD группы A (G110), MFD группы B (G120), природный газ H (G20), природный газ L (G25) и сжиженный газ LP (G30).

Их гибкость и функциональность делают эти клапаны идеальным выбором для различных газовых систем, обеспечивая надежное и эффективное управление потоком газа в домашних условиях.

Общие характеристики

• Вход и выход подходят для фланцевого соединения
• Экран на входной стороне
• Напорный кран на входной и выходной сторонах
• Вход для подключения газа: диаметр 23 мм, выход: диаметр 23 мм
• Компрессионный фитинг —
• Противодавление 1-го клапана: 50 мбар; 2-го клапана: —
• Температура окружающей среды 0…60°C
• Максимальное входное давление 60 мбар
• Соответствие требованиям CE да

Примечания

• Переключаемый софтлайт (в сочетании с адаптером в сборе)

Функции управления

• Максимальное рабочее давление 30 мбар
• Пилотный поток —
• Требования к утечке в соответствии с EN 126
• Производительность (по воздуху) 3,8 м3/ч при перепаде давления 3 мбар
• Давление Softlite 5 мбар -3/-0,5 через 1,5 с

Стандартные условия

1. Индикация расхода в метрах кубических в час (м³/ч).

2. Регистрация выходного давления с помощью датчика, подключенного к полудюймовой трубе, длина которой в 10 раз превышает диаметр трубы. Это осуществляется через короткий шланг, длина которого равна 5 диаметрам трубы.

3. Номинальное напряжение.

4. Вертикальное положение, означающее, что исполнительные устройства находятся сверху.

5. Номинальное входное давление — 25 миллибар, сухой воздух при температуре 20 °C.

6. Давление окружающей среды = 1013 миллибар.

7. Температура окружающей среды = 20 °C.

8. Выходная диафрагма с диаметром 2,8 мм.

Общие положения

Газовый электромагнитный клапан VR4605 CB 1082U предназначен для управления газовым потоком в домашних отопительных системах. Он совместим с различными методами розжига, такими как DSI, HSI и IP, для главной горелки. Управление осуществляется двухпозиционными электрическими устройствами. Клапан имеет внутренний мелкосетчатый фильтр и может быть дополнительно оснащен выходным сетчатым фильтром. Доступны разные модели с разной силой закрытия. Для контроля и настройки давления горелки установлены штуцеры с наружным диаметром 9 мм. Регулятор можно монтировать в пределах угла 90° от вертикального положения. Основание клапана оборудовано двумя резьбовыми монтажными отверстиями для крепления. Двухпозиционное исполнительное устройство главного клапана имеет электрический разъем стандарта DIN для удобного подключения к разъемам AMP.

Принцип действия

Принцип работы газового регулятора Honeywell VR4605CB1082B основан на автоматическом управлении выходным давлением газа. Этот регулятор оснащен встроенной системой положительной обратной связи, что обеспечивает надежное закрытие главного клапана в случае потери электропитания или изменения подачи газа. Эта система обеспечивает стабильное выходное давление независимо от колебаний входного давления. Когда регулятор обрабатывает небольшие объемы газа, выходное давление регулируется для компенсации разницы в давлениях. Если регулировка давления не требуется, можно заблокировать пружину регулятора, что позволяет полному давлению «сервогаза» определить положение главного клапана и управлять выходным давлением.
