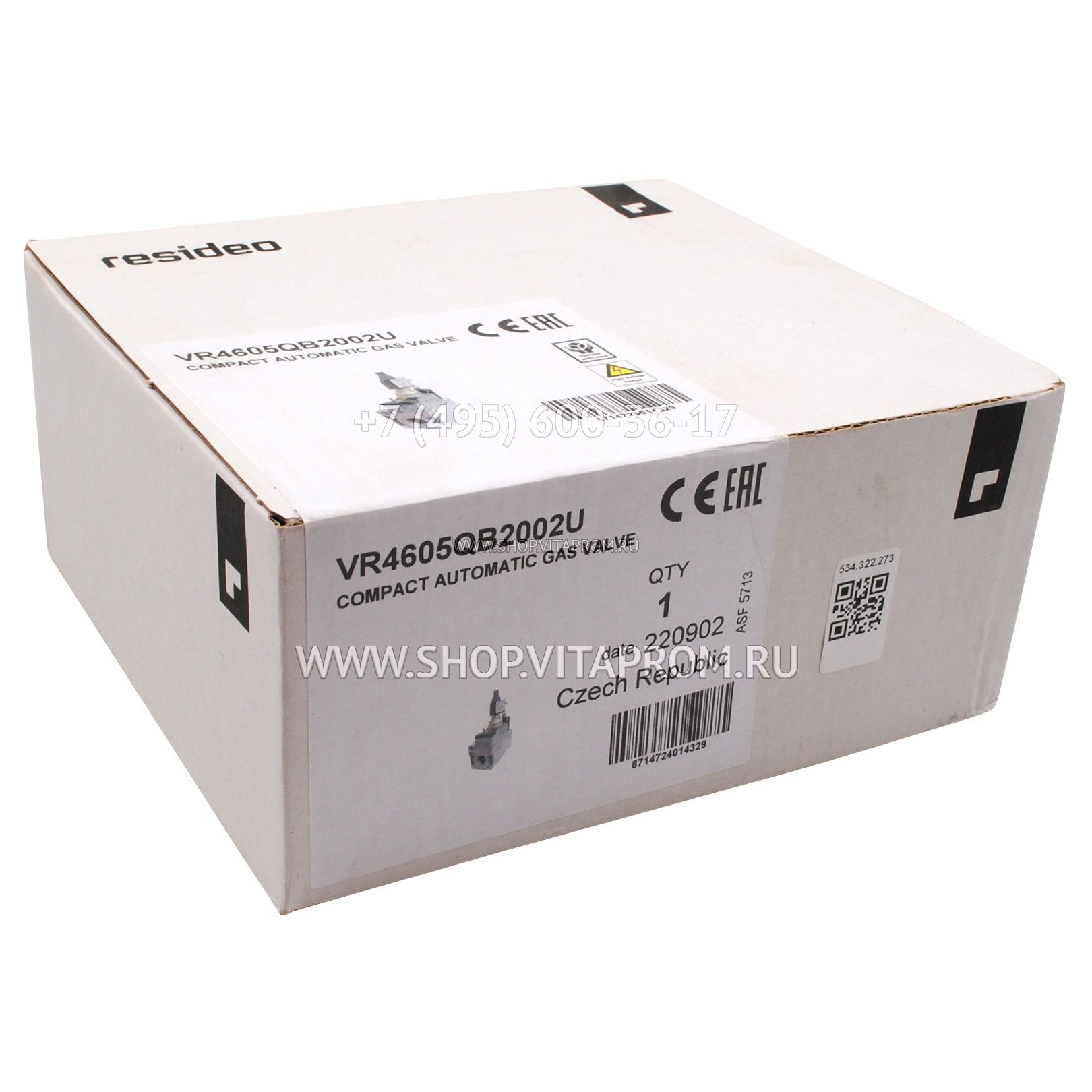

Клапан газовый второй ступени Honeywell VR4605QB2002U

Honeywell VR4605QB2002U — это газовые электромагнитные клапаны, специально разработанные для обеспечения безопасного контроля потока газа в различных домашних системах, таких как отопление, радиаторы, котлы и водонагреватели. Эти клапаны предлагают стандартные функции и обладают дополнительными настройками, включая возможность регулировки давления, использование дроссельных клапанов, плавный розжиг, двухуровневое управление и модуляцию потока газа. Благодаря их компактному дизайну, они доступны с различными вариантами питания, включая сетевое и низковольтное, а также с разной пропускной способностью.

Клапан газовый второй ступени Honeywell VR4605QB2002 применяется также для котлов MORA.

Каждый из этих регуляторов оснащен двумя электрическими исполнительными механизмами:

1. Один механизм предназначен для управления открытием предохранительного клапана класса A или B в соответствии с EN 161.

2. Другой механизм предназначен для управления открытием главного клапана класса B, C или J в соответствии с EN 161.

Эти регуляторы могут использоваться с разными типами газов, включая нефтяные газы MFD группы A (G110), MFD группы B (G 120), природный газ H (G 20), природный газ L (G25) и сжиженный газ LP (G30).

Общие характеристики

-Вход и выход подходят для фланцевого соединения

-Экран на входной стороне

-Напорный кран на входной и выходной сторонах

—Вход для подключения газа: диаметр 23 мм, выход: диаметр 23 мм

-Компрессионный фитинг —

-Противодавление 1-го клапана: 50 мбар, 2-го клапана: —

— Температура окружающей среды 0…60°C

— Максимальное входное давление 60 мбар

— Соответствие требованиям CE да

-Примечания: Катушка с верхним соединением

Функции управления

Максимальное рабочее давление 30 мбар

— Пилотный поток —

— Требования к утечке в соответствии с EN 126

— Производительность (по воздуху) 4,2 м3/ч при перепаде давления 3 мбар

— Давление Softlite 5 мбар -3,5/+0 через 1,5 с

— Оператор V404A 1329 (45.801.130-001)

Стандартные условия

• Выходная диафрагма 2,8 мм

• Индикация расхода, м3 /ч

• Номинальное давление 25 мбар, сухой воздух при температуре 20 °C

• Давление окружающей среды = 1013 мбар

• Температура окружающей среды = 20 °C

• Регистрация выходного давления с помощью датчика, подключенного к полудюймовой трубе, длина которой в 10 раз больше диаметра, посредством короткого шланга с длиной, равной 5 диаметрам

• Номинальное напряжение

• Вертикальное положение, т.е. положение, когда исполнительные устройства находятся сверху

Общие положения

Регулятор газа Resideo VR4605QB 2002U спроектирован для использования в отопительных газовых системах, оснащенных системами розжига DSI, HSI или IP для главной горелки. Управление главной горелкой осуществляется с использованием двухпозиционных электрических исполнительных устройств.

В регуляторе VR4605 QB 2002U предусмотрен внутренний мелкосетчатый фильтр на входной стороне, и при необходимости его можно дополнительно оснастить выходным сетчатым фильтром. Существует несколько моделей с разными вариантами силы закрытия:

• B + B
• B + J
• B + C
• A + J
• A + C

Для контроля и настройки давления горелки предусмотрены штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах. Монтаж регулятора может быть выполнен в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

На основании клапана VR4605QB2002B имеются два резьбовых монтажных отверстия для крепления на отопительной установке. Двухпозиционное исполнительное устройство типа следящего главного клапана оснащено электрическим разъемом стандарта DIN и может быть подключено к разъемам AMP.

Принцип действия

Принцип работы газового электромагнитного клапана VR4605QB 2002B заключается в автоматическом управлении выходным давлением газа. Эта система оснащена положительной обратной связью, что обеспечивает надежное закрытие главного клапана в случае сбоя в электропитании или при подаче газа. Это гарантирует постоянное выходное давление, независимо от изменений во входном давлении. Если нет необходимости в регулировании давления, то можно заблокировать пружину регулятора, что позволяет контролировать выходное давление на основе полного давления «сервогаза».

Эти газовые клапаны Honeywell представляют собой надежное и эффективное решение для систем отопления и газоснабжения. Они обеспечивают стабильное и надежное функционирование, что делает их идеальным выбором для обеспечения безопасности и эффективности в системах отопления и газоснабжения.
