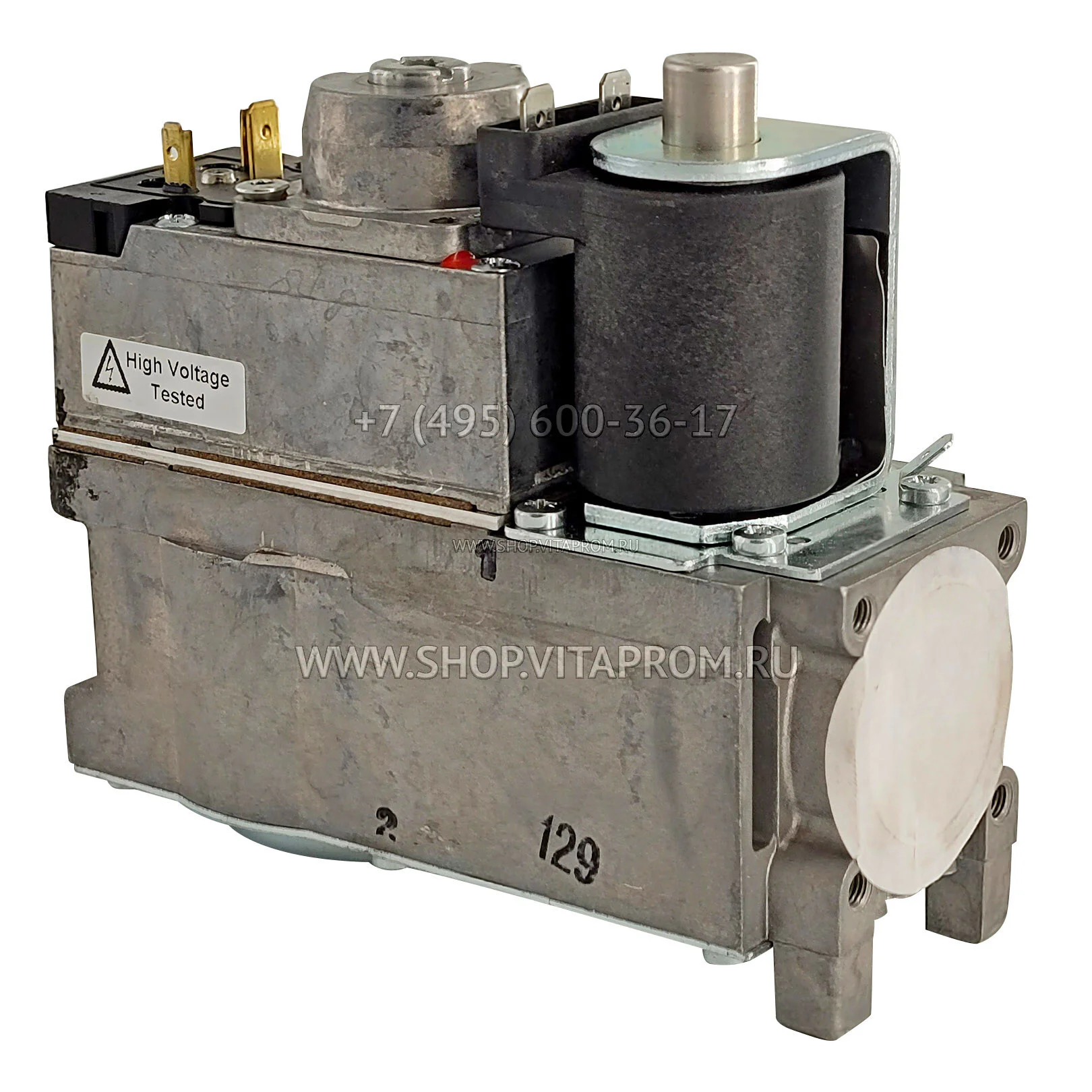

Газовый клапан Honeywell VR4615VB1022U

Resideo VR4615VB1022U — это газовые клапаны, которые предназначены для безопасного регулирования потока газа в бытовых системах отопления, калориферах, котлах и водонагревателях. Они обеспечивают стандартные функции и могут быть дополнены различными устройствами, такими как регулятор давления, дроссельный клапан, устройство плавного розжига, двухуровневое регулирование и модуляция расхода газа.

Газовые регуляторы Ханивел VR4615VB 1022U Compact Automatic могут иметь разные варианты питания, включая сетевое или низковольтное, и разные пропускные способности. Они подходят для разных видов газов, таких как нефтяные газы MFD группы A (G110), MFD группы B (G 120), природный газ H (G 20), природный газ L (G25) и сжиженный газ LP (G30).

Эти клапаны включают два электрических исполнительных устройства: одно для открывания предохранительного клапана класса A или B по EN 161 и другое для открывания главного клапана класса B, C или J по EN 161.

Таким образом, газовые электромагнитные клапаны Honeywell VR4615 VB 1022U являются надежными и безопасными устройствами.

Общие характеристики

— Вход и выход подходят для фланцевого соединения

— Экран на входной стороне

— Напорный кран на входной и выходной сторонах

— Вход для подключения газа: 23 мм Выход: 23 мм

— Компрессионный фитинг —

— Противодавление 1-го клапана: 50 мбар; 2-й клапан: 10

— Температура окружающей среды 0…60°C

— Максимальное входное давление 60 мбар

— Соответствие требованиям CE да

Примечания:

— Катушка с верхним соединением

— С дроссельной заслонкой

— Оснащен ниппелем для испытания под давлением

— Специальное предложение для клиентов Wolf

— Штрих-код волка и рисунок. Номер на наклейке производства

— Штрих-код с чередованием 2/5 соответствует DIN EN 801

Функции управления

— Максимальное рабочее давление 60 мбар

— Пилотный поток —

— Требования к утечке в соответствии с EN 126

— Производительность (по воздуху) 8,1 м3/ч при перепаде давления 10 мбар

— Давление Softlite —

— Оператор/регулятор: V4346A 1006 (45.801.155-001)

-Максимальное давление воздуха 8 мбар без учета давления газа на выходе (перед зажиганием)

— 20 мбар при наличии давления газа на выходе (после зажигания)

— Настройка смещения с управлением в вертикальном положении (операторы сверху): 0,16 ± 0,05 мбар (ref)

— Установка смещения с регулировкой на 90° от вертикального положения: 0 ± 0,05 мбар

Стандартные условия

• Номинальное давление 25 мбар, сухой воздух при температуре 20 °C

• Давление окружающей среды = 1013 мбар

• Температура окружающей среды = 20 °C

• Выходная диафрагма 2,8 мм

• Индикация расхода, м3 /ч

• Регистрация выходного давления с помощью датчика, подключенного к полудюймовой трубе, длина которой в 10 раз больше диаметра, посредством короткого шланга с длиной, равной 5 диаметрам

• Номинальное напряжение

• Вертикальное положение, т.е. положение, когда исполнительные устройства находятся сверху

Общие положения

Honeywell VR4615VB1022B — это клапан, который используется в отопительных газовых установках с системами розжига DSI, HSI или IP для главной горелки. Управление главной горелкой осуществляется с помощью двухпозиционных электрических исполнительных устройств.

Регулятор VR4615VB 1022B имеет внутренний мелкосетчатый фильтр на входной стороне и может быть оснащен выходным сетчатым фильтром по запросу. Доступны различные модели с разной силой закрытия: B + B, B + J, B + C, A + J и A + C.

Для контроля и настройки давления горелки на регуляторе имеются штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах. Монтаж регулятора может выполняться в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

Основание газового клапана VR4615 VB 1022B имеет два резьбовых монтажных отверстия для крепления на отопительной установке. Двухпозиционное исполнительное устройство следящего типа главного клапана снабжено электрическим разъемом по стандарту DIN и может соединяться с разъемами AMP.

Принцип действия

Газовый регулятор VR4615VB1022 обеспечивает автоматическое управление выходным давлением газа с помощью встроенной системы положительной обратной связи. Это гарантирует закрытие главного клапана при сбое в электропитании или подаче газа, обеспечивая стабильное выходное давление, независимо от изменений во входном давлении.

Когда малые объемы газа отключаются из регулятора, выходное давление регулируется, чтобы компенсировать разницу давлений. Если не требуется регулирование давления, можно заблокировать пружину регулятора. В таком случае, полное давление «сервогаза» определяет положение главного клапана, что позволяет управлять выходным давлением.
