Приводы серии LKS210 предназначены для управления воздушными заслонками в одно- и двухступенчатых газовых и мазутных горелках. Модель LKS210 комплектуется синхронным мотором с самоблокирующейся червячной передачей, которая обеспечивает фиксированное положение заслонки без обратного хода и без необходимости в дополнительной блокировке.
Назначение и преимущества
- Управление полностью закрываемой заслонкой горелки
- Поддержка до трёх ступеней регулировки: закрыто, минимальная и максимальная подача
- Работа с двухпозиционными и трёхпозиционными регуляторами
- Простая настройка угла открытия в пределах 90°
- Быстрый монтаж и подключение, не требует технического обслуживания
Регулировка заслонки
- Рабочий диапазон поворота: 0–90°

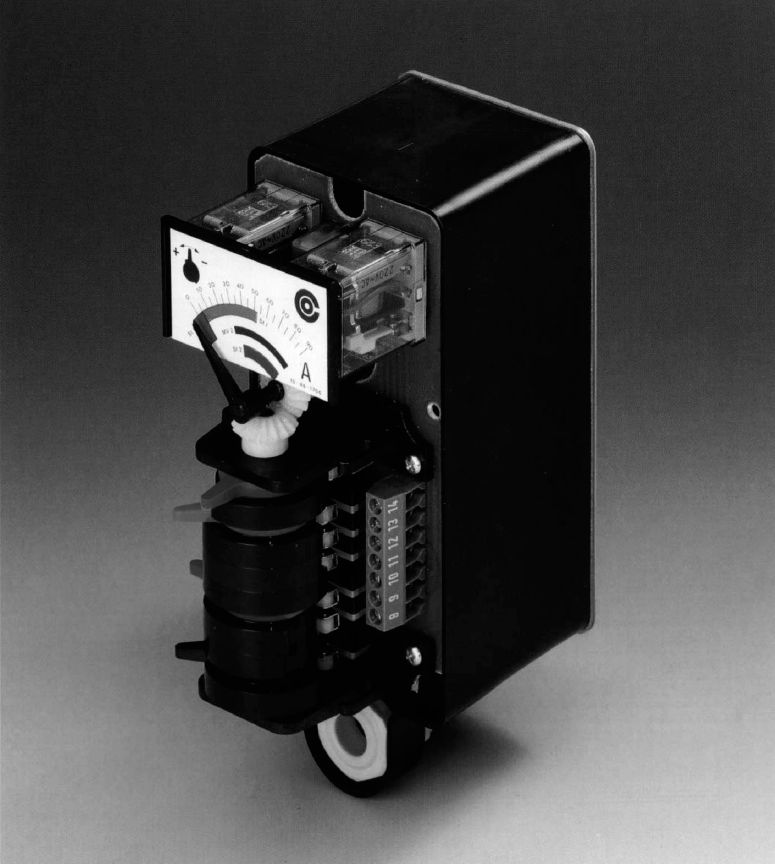

- Маркировка положений цветными рычагами:
- Синий — полностью закрыто (стадия 0)
- Оранжевый — пониженное горение (стадия 1)
- Красный — максимальная подача воздуха (стадия 2)
- Чёрный — вспомогательное регулирование (MV2)
- Вращение возможно в обе стороны благодаря регулировке положения рычагов
- Встроенная стрелка указывает текущее положение заслонки
Технические характеристики
- Питание: 230 В~, 50 Гц (однофазное)
- Потребляемая мощность: 4 ВА
- Время поворота на 90°: 5 / 15 / 25 секунд (в зависимости от модели)
- Крутящий момент: 1,5–3 Нм
- Корпус: чёрный синтетический материал, самозатухающий, не поддерживает горение
- Температурный диапазон: от -10 до +60 °C
- Класс защиты: IP44 по DIN 40050
- Вес: 1 кг
- В комплекте: кабель 10×0,5 мм², длина 1,2 м (арт. K10 F 1200)

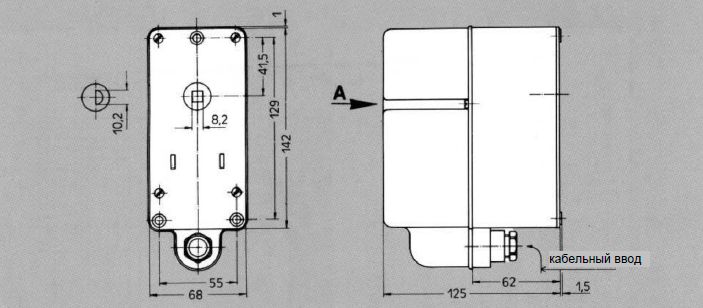

Монтаж и подключение
- Крепление: три винта M5 (например, M5×50 DIN 912)
- Электроподключение: две 7-полюсные клеммные колодки + клемма заземления
- Кабельный ввод: PG11 (доступен с любой стороны)
- Тип выходного вала: квадрат 8×8 мм, Ø10 мм полукруг, свободный Ø10 мм вал
