Brahma TGRD91 — это микропроцессорный контроллер («менеджер горения») из серии KOMPACT, разработанный для полной автоматизации розжига, контроля пламени и обеспечения безопасности одноступенчатых жидкотопливных (дизельных) тепловых пушек и горелок. Устройство также может применяться с газовыми атмосферными горелками, работающими в прерывистом режиме.
Артикул 18047160 (аналоги 4033.250 и 246.124.134) является оригинальной запчастью для тепловых пушек Master серий BV 47, BV 57, BV 77, BV 110, BV 170, BV 290 (с 2013 года выпуска), а также для оборудования OKLIMA и других брендов. Благодаря своим характеристикам, он широко используется в системах отопления складов, производственных цехов, строительных площадок, а также в технологическом нагреве.
Основные функции и особенности
Встроенный высоковольтный трансформатор розжига: Устройство объединяет в себе контроллер и мощную систему зажигания, что упрощает конструкцию горелки и снижает количество внешних компонентов. Искровой разряд обеспечивает надёжное воспламенение дизельного топлива.
Фиксированные временные параметры для одноступенчатых горелок:
Время предварительной вентиляции (TP) = 10 секунд
Предохранительное время (TS) = 5 секунд
Время ожидания — настраивается в диапазоне 1–240 секунд
Энергонезависимая аварийная блокировка с ручным сбросом: При любой нештатной ситуации (отсутствие пламени по истечении TS, обрыв цепи ионизации, сбой розжига) блок немедленно прекращает подачу топлива и переходит в состояние блокировки. Перезапуск возможен только вручную — нажатием кнопки Reset на корпусе после устранения неисправности. Это исключает самопроизвольное включение горелки при неустранённой аварии.
Контроль пламени по ионизации: Поддерживает также фотодиод. Время реакции при потере пламени — менее 1 секунды, что обеспечивает мгновенное перекрытие подачи топлива и высокий уровень безопасности.
Двойной путь отключения и самодиагностика: Система оснащена двумя независимыми цепями отключения и функцией периодической самопроверки, что соответствует самым строгим европейским стандартам безопасности EN298:2012.
Защита от короткого замыкания: Встроенный плавкий предохранитель на выходах защищает электронику от аварийных режимов.
Высокая надёжность: Ресурс контроллера — не менее 250 000 циклов.
Соответствие стандартам: Сертифицирован по EN 525, EN 1020, EN 1319 (газовые генераторы горячего воздуха), DIN 4794 (масляные генераторы) и EN298:2012.
Технические характеристики
Параметр Значение

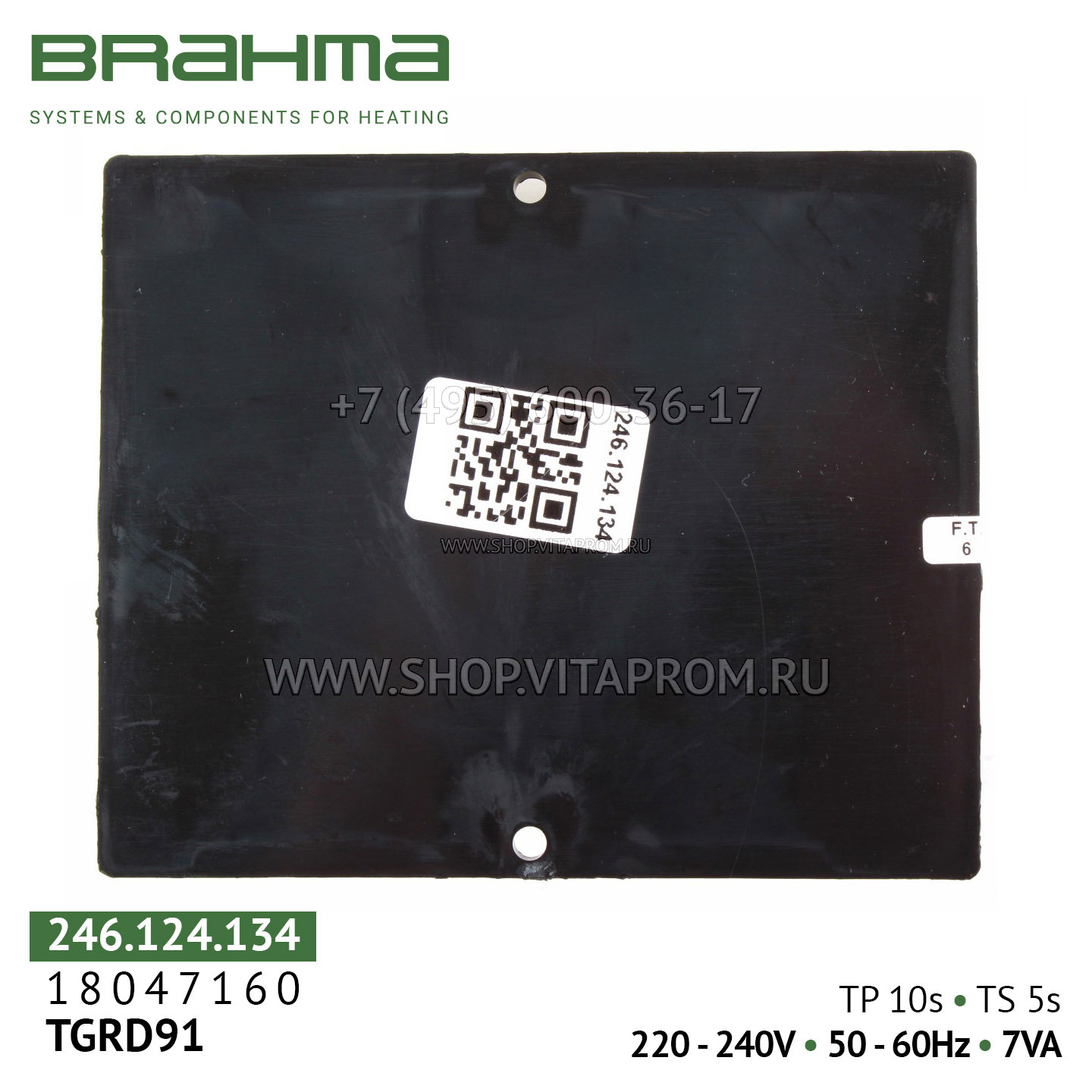

Модель Brahma TGRD91
Артикулы 18047160, 4033.250, 246.124.134
Номинальное напряжение 200–240 В AC, 50/60 Гц
Максимальная потребляемая мощность 50 ВА (пусковая) / 7 ВА (в работе)
Тип горелки Одноступенчатая, жидкотопливная (дизельная) / атмосферная газовая
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (TP) 10 секунд
Предохранительное время (TS) 5 секунд
Время ожидания (TW) 1–240 секунд (настраивается)
Время реакции на потерю пламени 5 мкА).
Настройка времени ожидания: При необходимости время ожидания (TW) может быть изменено квалифицированным специалистом в соответствии с инструкцией производителя.
Сброс аварийной блокировки: При срабатывании аварийной блокировки найдите и устраните причину, затем нажмите кнопку Reset на корпусе.
Обслуживание: Периодически проверяйте состояние контактов, целостность проводки, работу предохранителя, а также чистоту датчика пламени.
Режим работы: Блок рассчитан на прерывистый режим работы — для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа для выполнения встроенной самодиагностики.
Преимущества перед аналогами
Высокая степень интеграции — контроллер и мощный трансформатор розжига в одном корпусе.
Специализированные временные параметры (TP=10с, TS=5с) — оптимизированы для одноступенчатых дизельных тепловых пушек, обеспечивая быстрый и надёжный пуск.
Максимальная безопасность — энергонезависимая блокировка + ручной сброс + двойной путь отключения + защита от КЗ.
Оригинальная запчасть Master — полная совместимость с оборудованием Master по артикулу 4033.250.
Итальянское качество Brahma — ресурс >250 000 циклов, высокая надёжность.
Комплектация
Блок управления горением Brahma TGRD91 (арт. 18047160) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).
Примечание: Цоколь для подключения, датчики пламени (ионизационный электрод / фотодиод) и другие аксессуары приобретаются отдельно.
Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок обычно составляет 6–12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.
Артикулы для заказа
18047160 (основной артикул Brahma)
4033.250 (артикул Master для оригинальной запчасти)
246.124.134 (альтернативная маркировка Brahma)
