Датчик пламени Honeywell C7008A1018

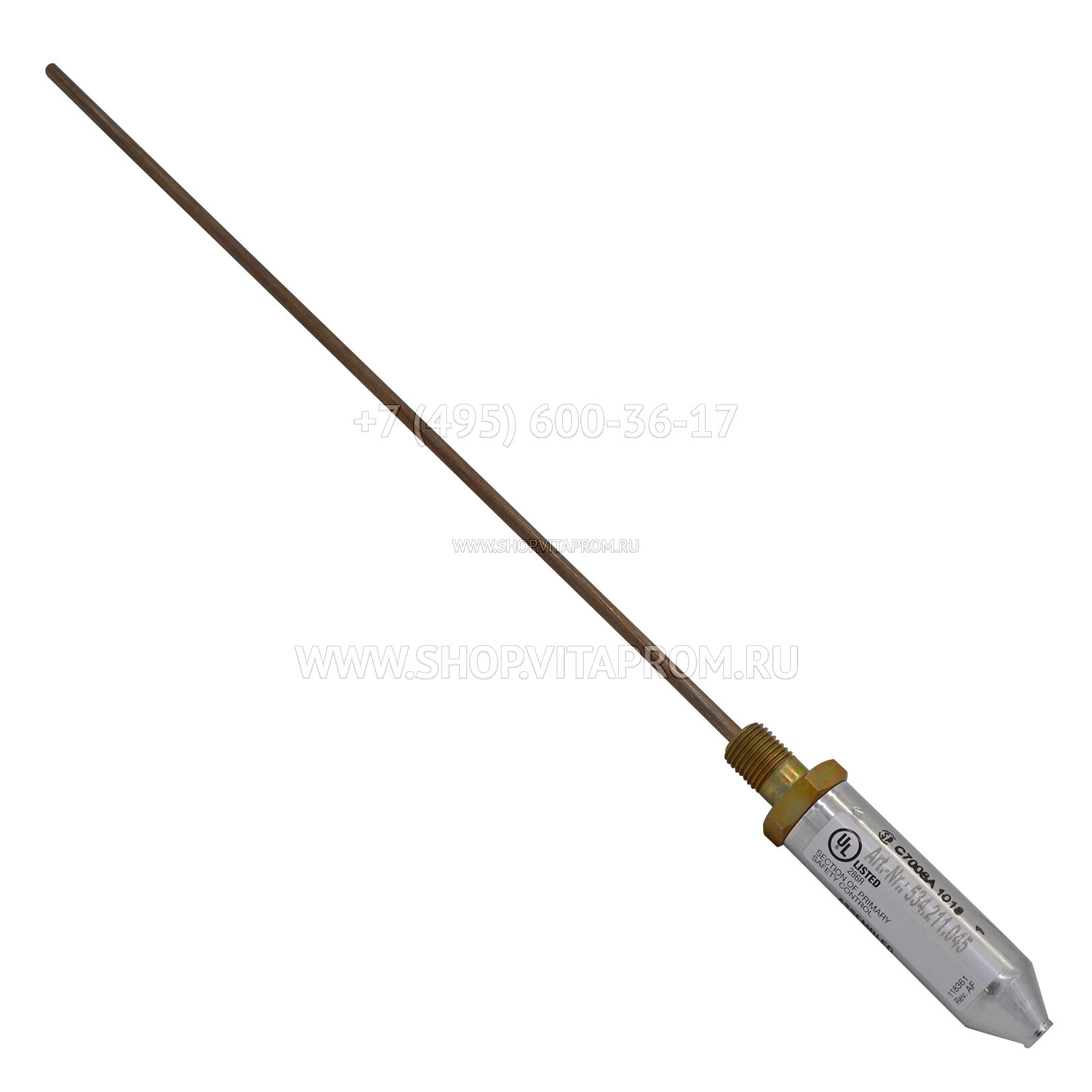

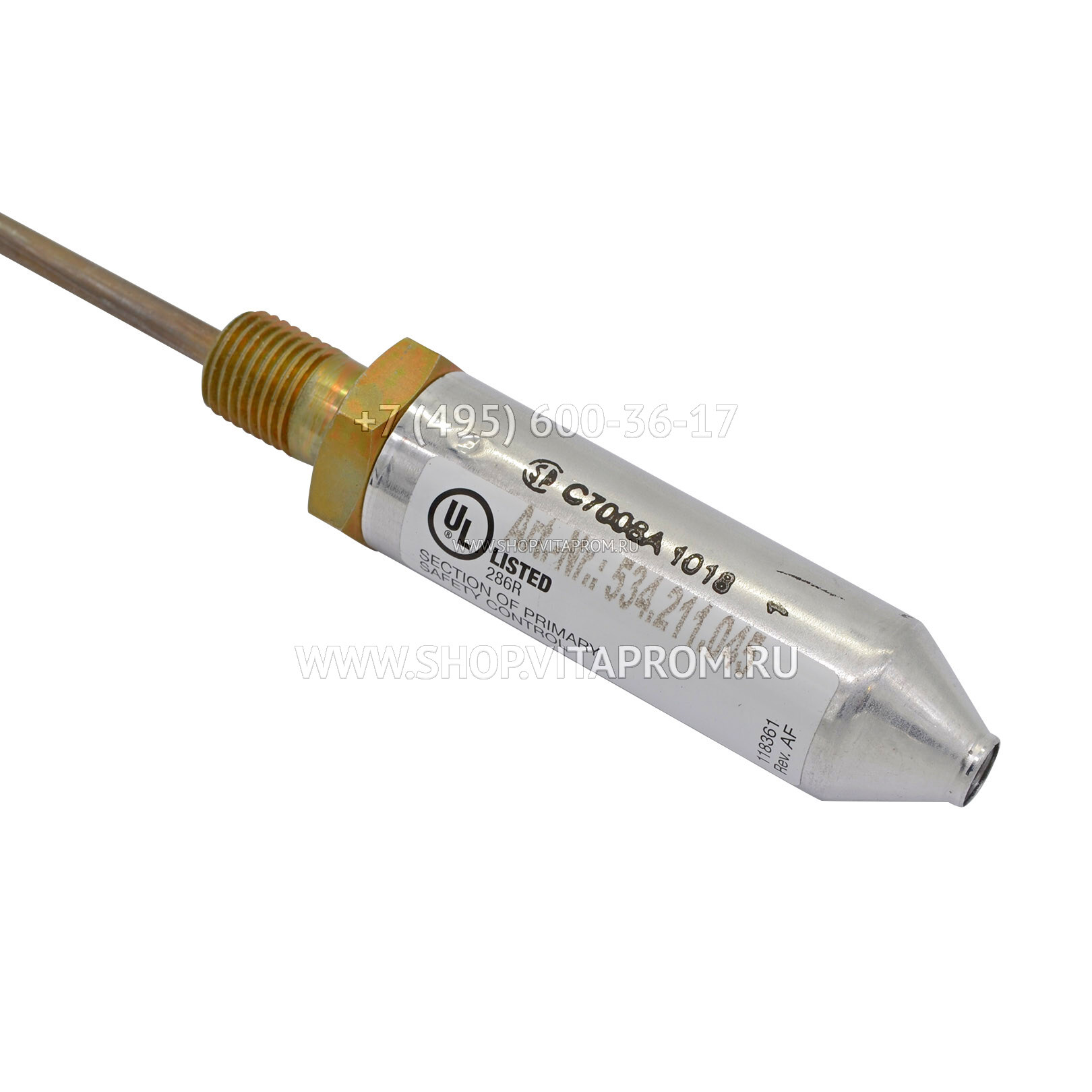

Датчик пламени Honeywell C7008A1018U представляет собой компактное устройство, специально разработанное для обеспечения безопасности газовых горелок.

Небольшие размеры сенсора пламени Resideo C7008A 1018U позволяют применять его для обнаружения пламени в установках с ограниченным пространством. Держатель и пламегасительный стержень в сборе облегчают проверку пламени на газовых горелках или масляных горелках с газовым зажиганием, которые управляются электронными системами защиты от пламени.

Общие положения

• Ультрафиолетовый датчик Honeywell C7008 A 1018U может использоваться с устройствами защиты от пламени, использующими выпрямительный принцип обнаружения пламени.
• Детектор пламени C7008 A 1018B можно использовать без крышки, также доступна модель без крышки.
• Датчик контроля пламени C7008 A 1018 выпускается с несколькими длинами пламегасительных стержней, один конец которых имеет резьбу, а другой другие могут быть обрезаны по точному размеру.

Монтажные средства:

Наружный 1/2-14 NPT для монтажа на трубу.

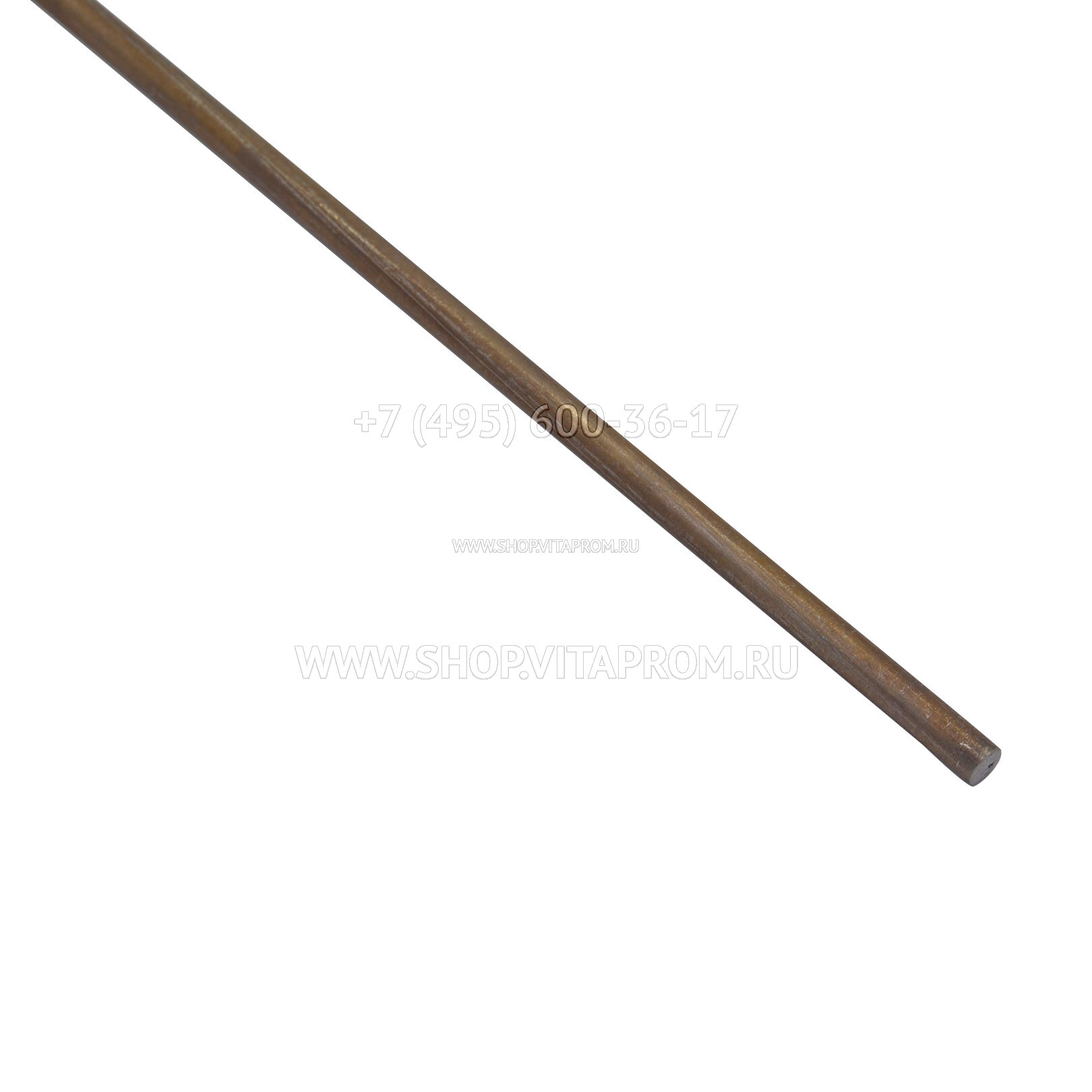

Пламенный стержень:

Не входит в комплект поставки.

Электрическое соединение:

Клеммный винт.

Монтаж

Если производитель горелки не предусмотрел места для установки держателя пламегасителя, установщику следует выбрать подходящее место на лицевой панели горелки или в передней части котла. При выборе местоположения:

1. Расположите устройство таким образом, чтобы пламегаситель обеспечивал только контрольное пламя, которое безопасно и быстро разожжет основное пламя.

2. Расположите устройство так, чтобы оно находилось вне радиуса открывания противопожарной двери.

3. Расположите устройство таким образом, чтобы сквозняки не сдували контрольное пламя с пламегасителя.

4. Предпочтительно расположить устройство таким образом, чтобы стержень пламени был вертикальным или, по крайней мере, наклонен вниз. Установленный таким образом стержень с меньшей вероятностью прогибается при высоких температурах.

5. Устройство также может быть установлено таким образом, чтобы пламегаситель находился горизонтально или под углом вверх, но для стержней длиной более 12 дюймов [305 мм] требуется дополнительная опора.

6. Если пламегасительный стержень будет использоваться для управления газовым регулятором при установке масляной горелки, стержень должен располагаться достаточно далеко от масляного пламени, чтобы предотвратить попадание масляных брызг на поверхность стержня.

7. Горизонтальный или наклонный пламегаситель должен входить в контрольное пламя сбоку. Если стержень расположен над горизонтальной или полугоризонтальной контрольной горелкой и параллельно ей, то он может ложно указывать на то, что слабого или управляемого контрольного пламени достаточно для розжига основной горелки.
