Фотоэлементы Honeywell C7035A1080/U предназначены для эффективного обнаружения ультрафиолетового излучения, исходящего от пламени. Эти детекторы пламени разработаны для интеграции в системы контроля пламени Honeywell, обеспечивая высокую чувствительность и надежность при обнаружении пламени в горелках, работающих на газе, нефти или комбинированных топливах.
Основные характеристики включают:
— Совместимость с усилителями R7249A, R7290A, R7749B и R7849A, B, а также с соответствующими устройствами управления Honeywell.
— Встроенная манжета с внутренней резьбой 1-11-1/2 NPSM обеспечивает легкую установку на смотровой трубке диаметром один дюйм.
— Корпус детектора соответствует требованиям Underwriters Laboratories Inc. по защите от влаги, а также стандартам NEMA для шкафов типа 4 и 4X, обеспечивая надежную защиту.
— Возможность использования при давлении до 5 psi при правильной установке.

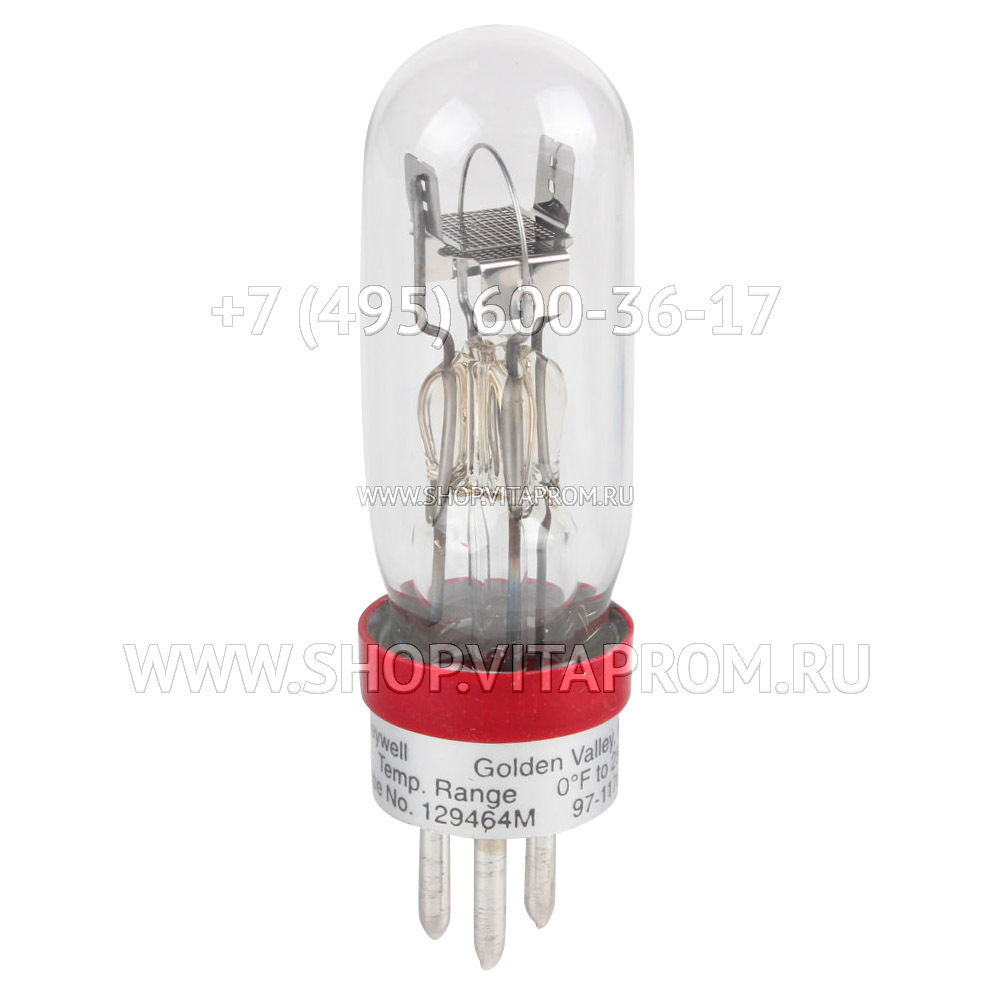

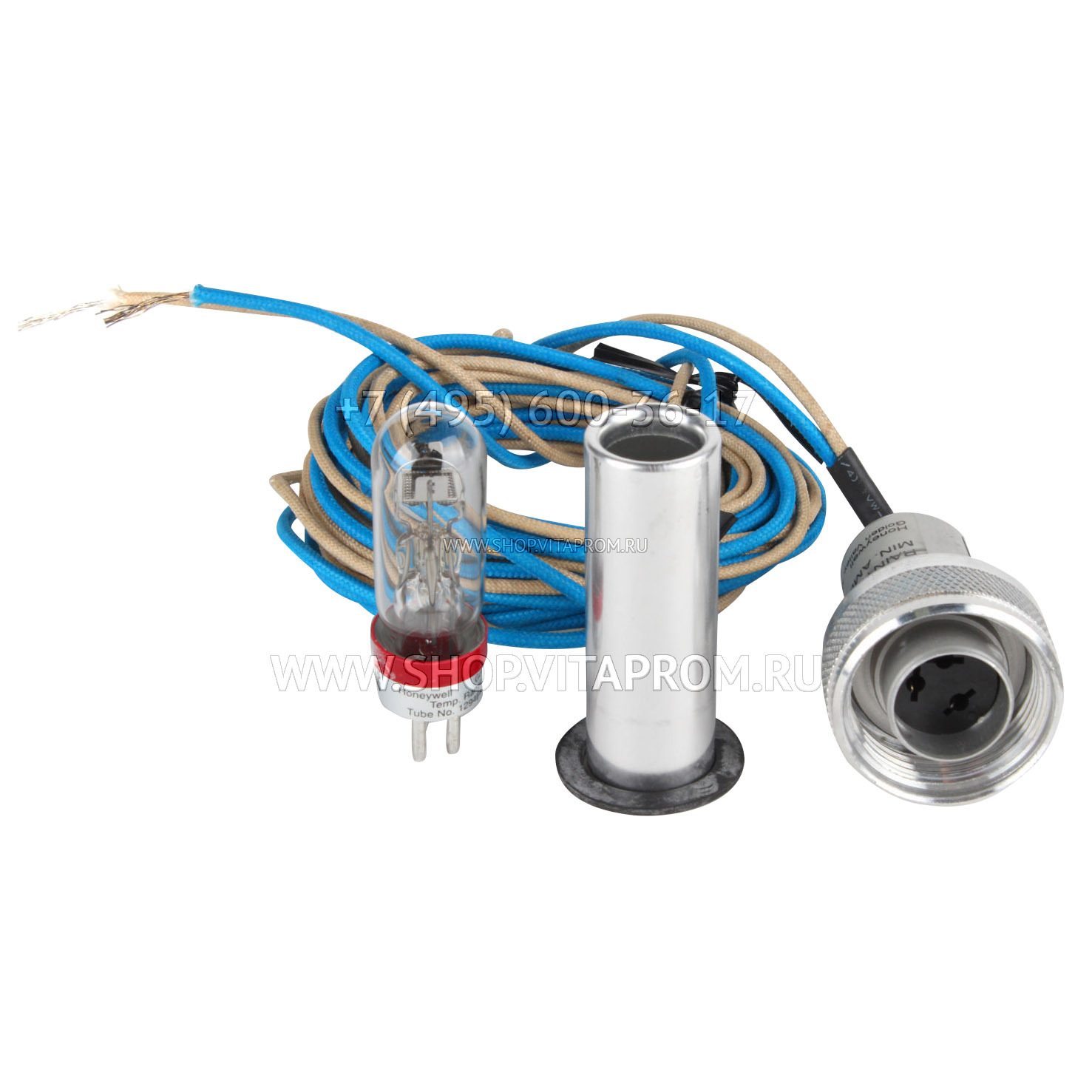

— Возможность замены трубки для считывания ультрафиолетового излучения C7035A1080/U в полевых условиях, что обеспечивает удобство обслуживания.
— Возможность параллельного соединения двух детекторов пламени C7035A1080/B для снижения проблем при считывании пламени.
Характеристики обнаружения пламени включают:
— Способность обнаруживать конец пламени.
— Рабочий диапазон окружающей температуры от -18°C до +121°C или от -40°C до +121°C, в зависимости от выбранной модели.
— Максимально допустимое давление 5 psi (34,5 кПа).
— Установка с использованием манжеты с внутренней резьбой 1-11-1/2 NPSM для смотровой однодюймовой трубки. (Для моделей с сертификатом DIN предусмотрена резьба 1-11 BSP.P1)

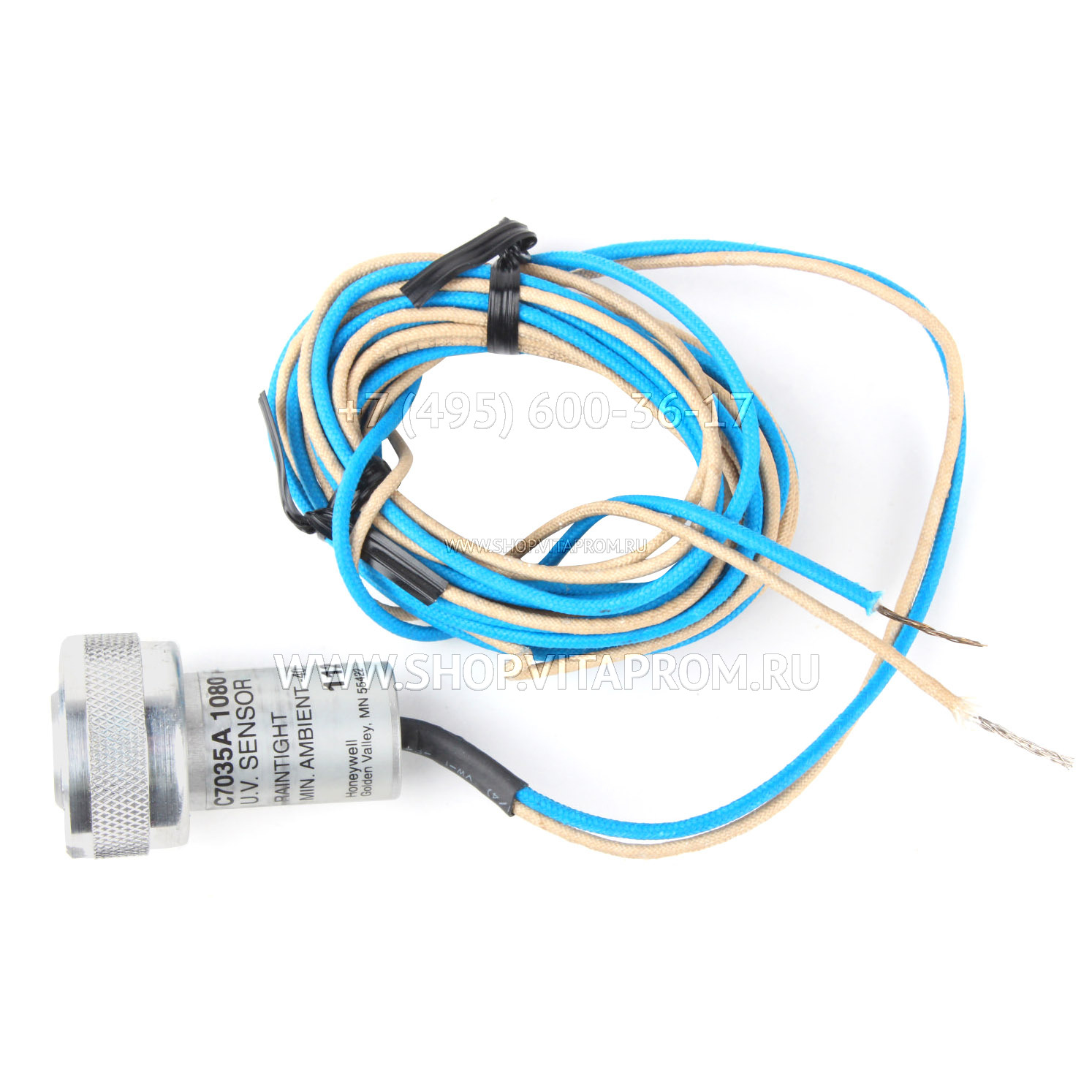

— Электрические соединения включают два провода длиной 6 футов [1.83 м] с цветовой кодировкой, соответствующие NEC Class 1 и рассчитанные на температуры до 204°C. Одна модель поставляется с проводами длиной 12 футов [3.66 м]). Сзади детектора имеется резьба 1/2-14 NPSM для удобного подключения проводов.
Основные требования к установке
1. Обеспечение прямой видимости пламени.
2. Исключение воздействия других источников ультрафиолетового излучения, таких как искры зажигания.
3. Размещение детектора максимально близко к источнику пламени с учетом физических и температурных ограничений.
4. Учет окружающих условий и температурных ограничений для обеспечения стабильной работы детектора.
Эти меры гарантируют эффективное функционирование ультрафиолетового детектора пламени и обеспечивают безопасность и надежность системы контроля пламени.
