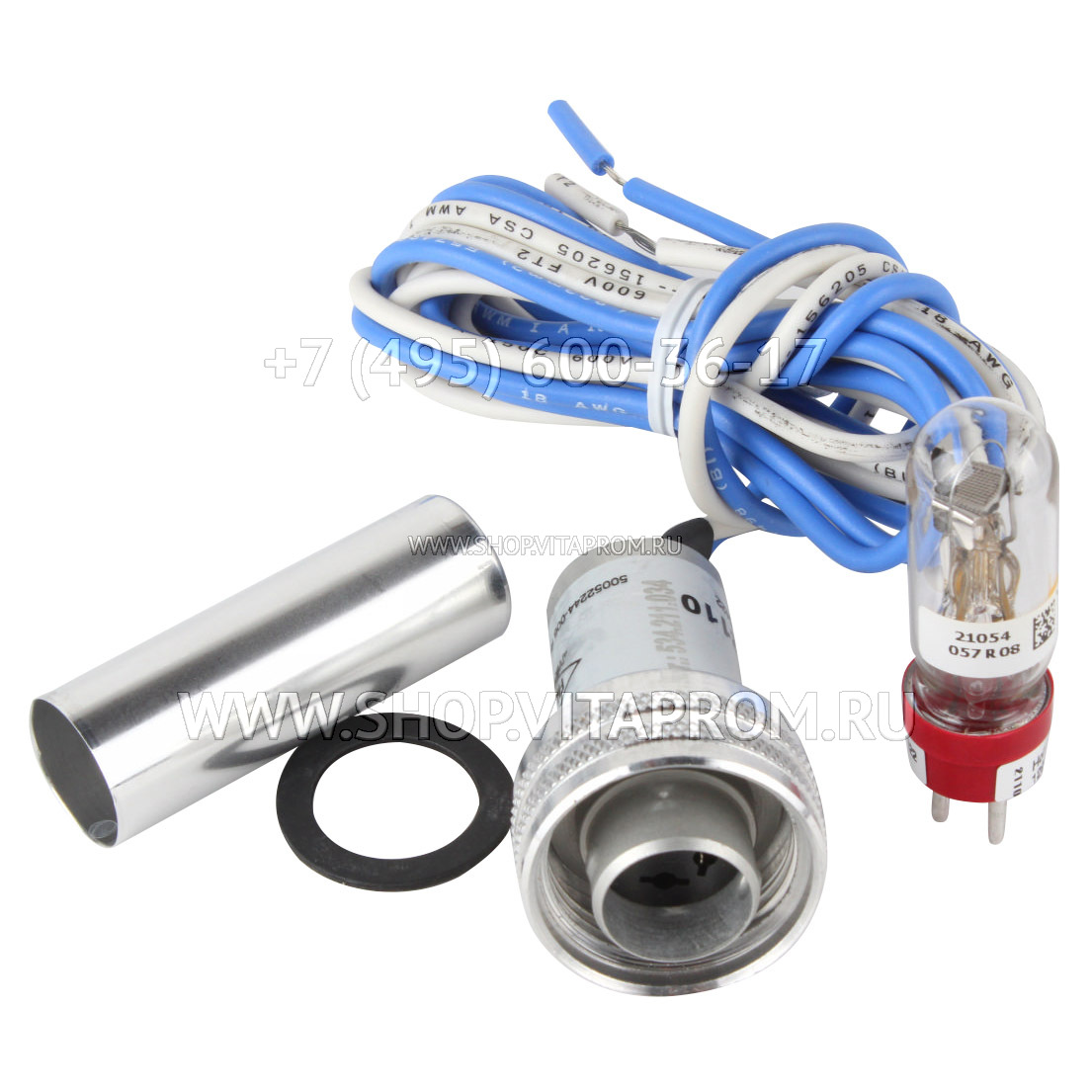

Фотоэлементы Honeywell C7035A1064/U предназначены для обнаружения ультрафиолетового излучения, которое выделяется пламенем. Эти детекторы пламени предназначены для использования в системах контроля пламени Honeywell с целью обнаружения наличия пламени в горелках, работающих на газе, нефти или комбинированных топливах.
Особенности:
— Сенсоры пламени Resideo C7035A1064/B совместимы с усилителями R7249A, R7290A, R7749B и R7849A, B, а также с соответствующими устройствами управления Honeywell.

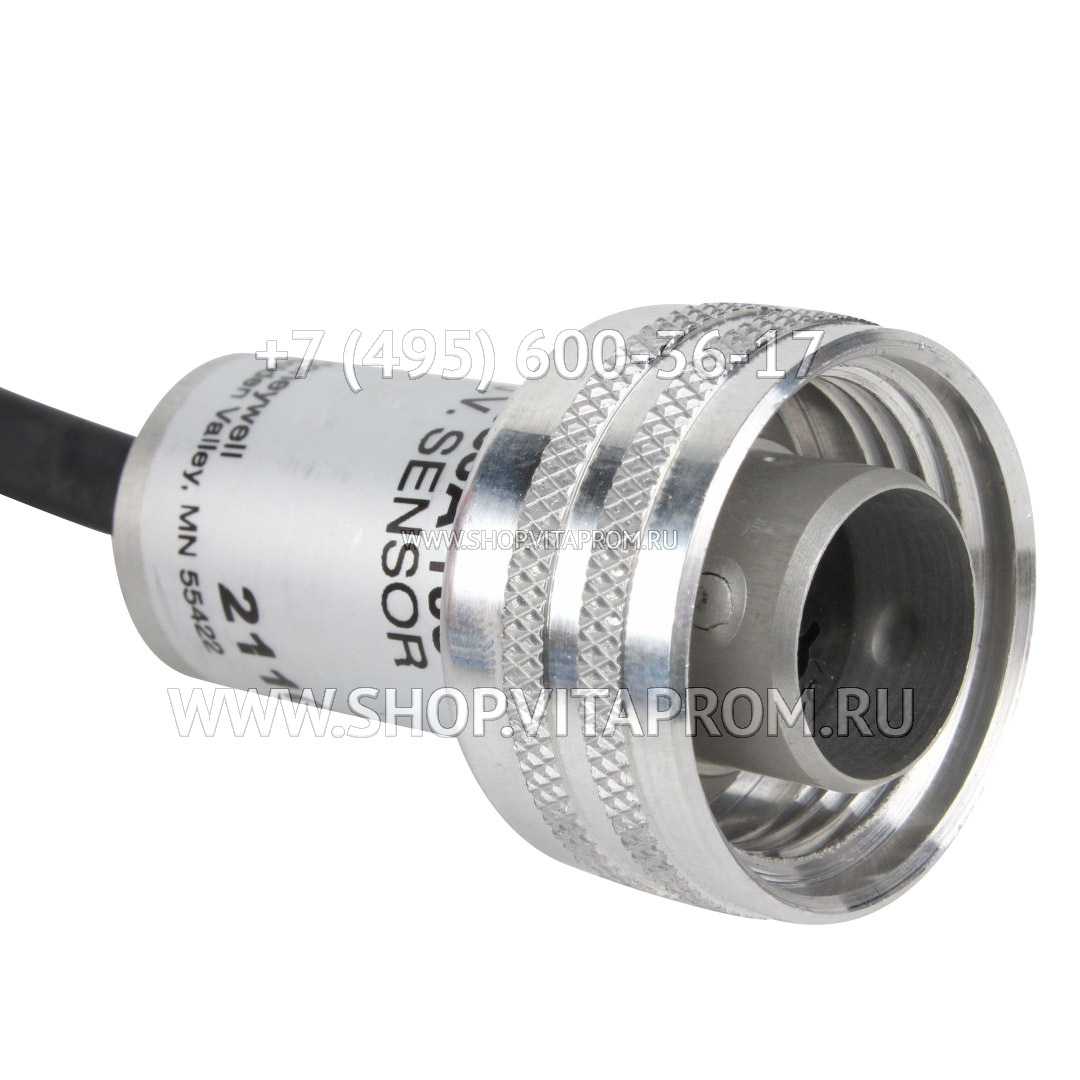

— Датчик контроля пламени C7035A1064оснащен встроенной манжетой с внутренней резьбой 1-11-1/2 NPSM для установки на однодюймовой смотровой трубке.
— Корпус детектора пламени Honeywell C7035A1064соответствует стандартам Underwriters Laboratories Inc. по защите от влаги и стандарту NEMA для шкафов типа 4 и 4X.
— При правильной установке C7035A1064может использоваться при давлении до 5 psi.

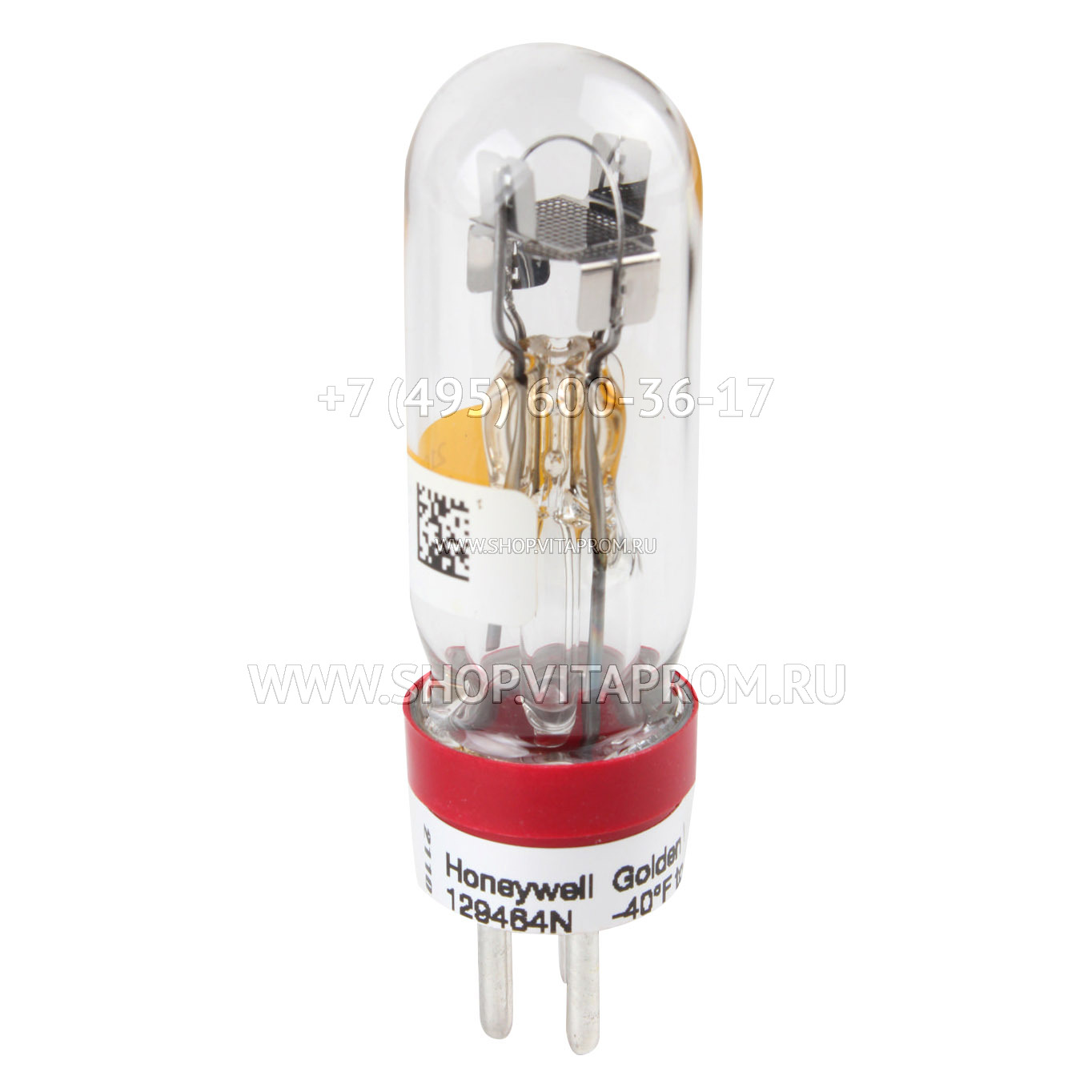

— Трубку для считывания ультрафиолетового излучения C7035A1064/U можно заменить на месте в полевых условиях.
— Два детектора пламени C7035A1064/B можно соединять параллельно в случаях, когда считывание пламени затруднено.
Характеристики:
— Способность обнаружения пламени: Конец пламени.
— Диапазон окружающей температуры: От -18°C до +121°C или от -40°C до +121°C, в зависимости от модели.
— Максимально допустимое давление: 5 psi (34,5 кПа).
— Установка: Манжета с внутренней резьбой 1-11-1/2 NPSM предназначена для установки на однодюймовой смотровой трубке. (Для моделей C7035A1064 с сертификатом DIN предусмотрена резьба 1-11 BSP.P1)
— Электрические соединения: Два провода длиной 6 футов [1.83 м] с цветовой индикацией, соответствующие NEC Class 1 и рассчитанные на температуры до 204°C. Одна из моделей поставляется с проводами длиной 12 футов [3.66 м]). Сзади детектора имеется резьба 1/2-14 NPSM для подключения проводов.
Основные требования к установке ультрафиолетового детектора пламени включают:
1. Прямая видимость пламени:
— Детектор должен находиться в зоне прямой видимости пламени, чтобы эффективно реагировать на ультрафиолетовое излучение, создаваемое пламенем.
2. Исключение других источников ультрафиолетового излучения:
— Для исключения возможных помех от других источников ультрафиолетового излучения, таких как искры зажигания, необходимо предусмотреть такие расположения детектора, чтобы избежать воздействия этих источников.
3. Близкое расположение к пламени:
— Для более эффективного обнаружения пламени детектор должен быть размещен максимально близко к источнику пламени, с учетом физических ограничений и требований по температуре.
4. Учет физических условий и ограничений по температуре:
— При установке необходимо учесть физические параметры окружающей среды и соблюдать ограничения по температуре, чтобы обеспечить надежную работу детектора.
Соблюдение этих требований обеспечит правильную работу ультрафиолетового детектора пламени, обеспечивая надежное обнаружение и безопасную эксплуатацию системы контроля пламени.
