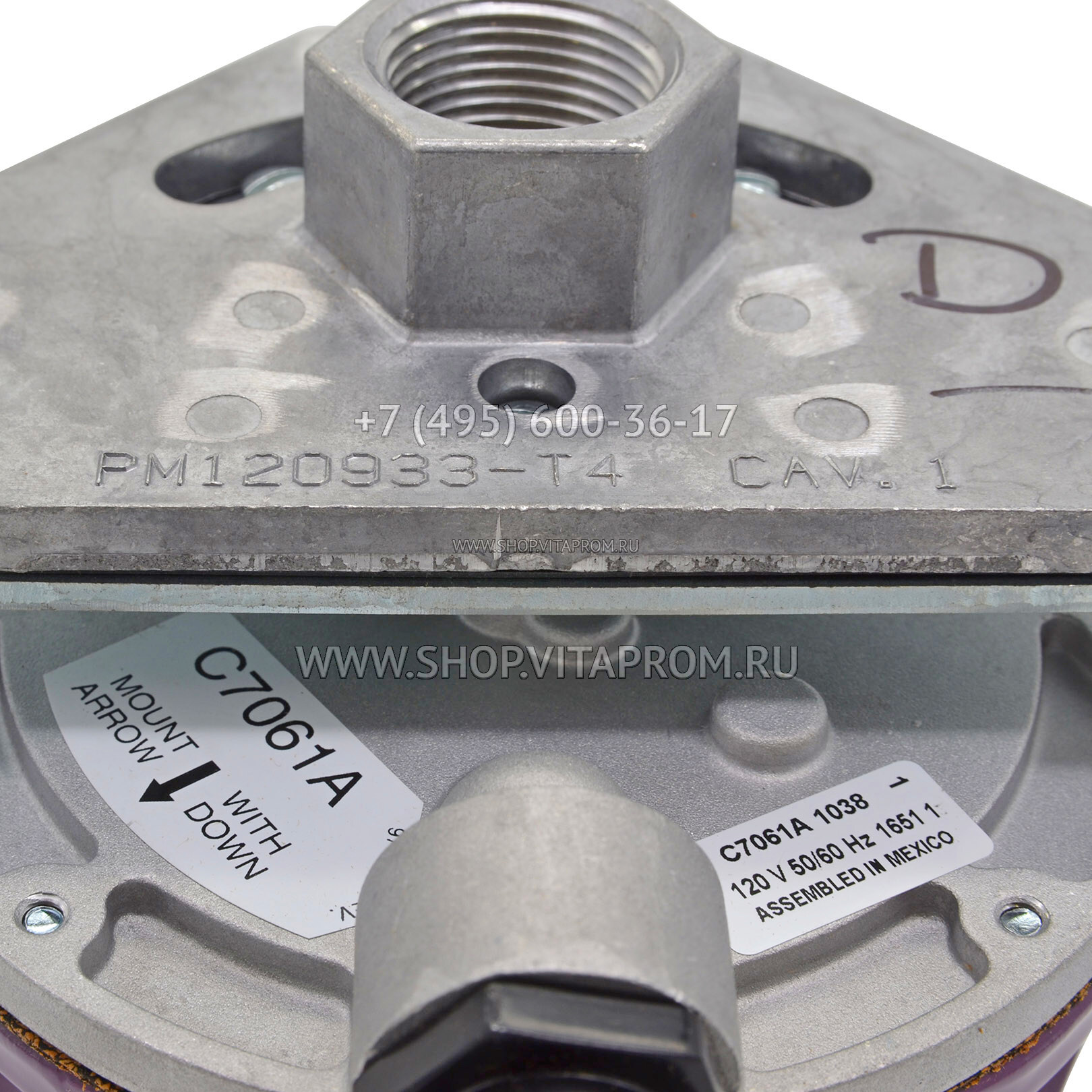

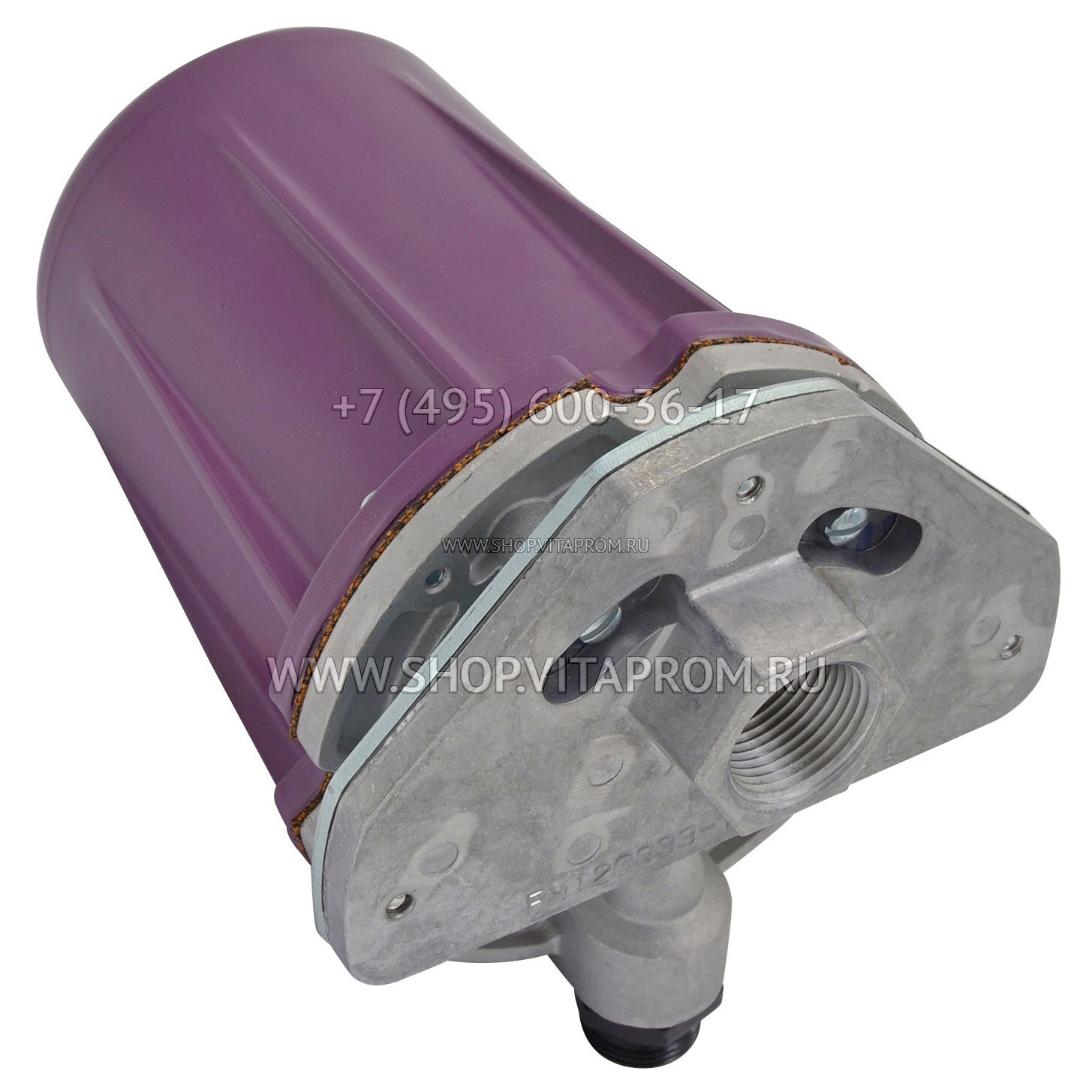

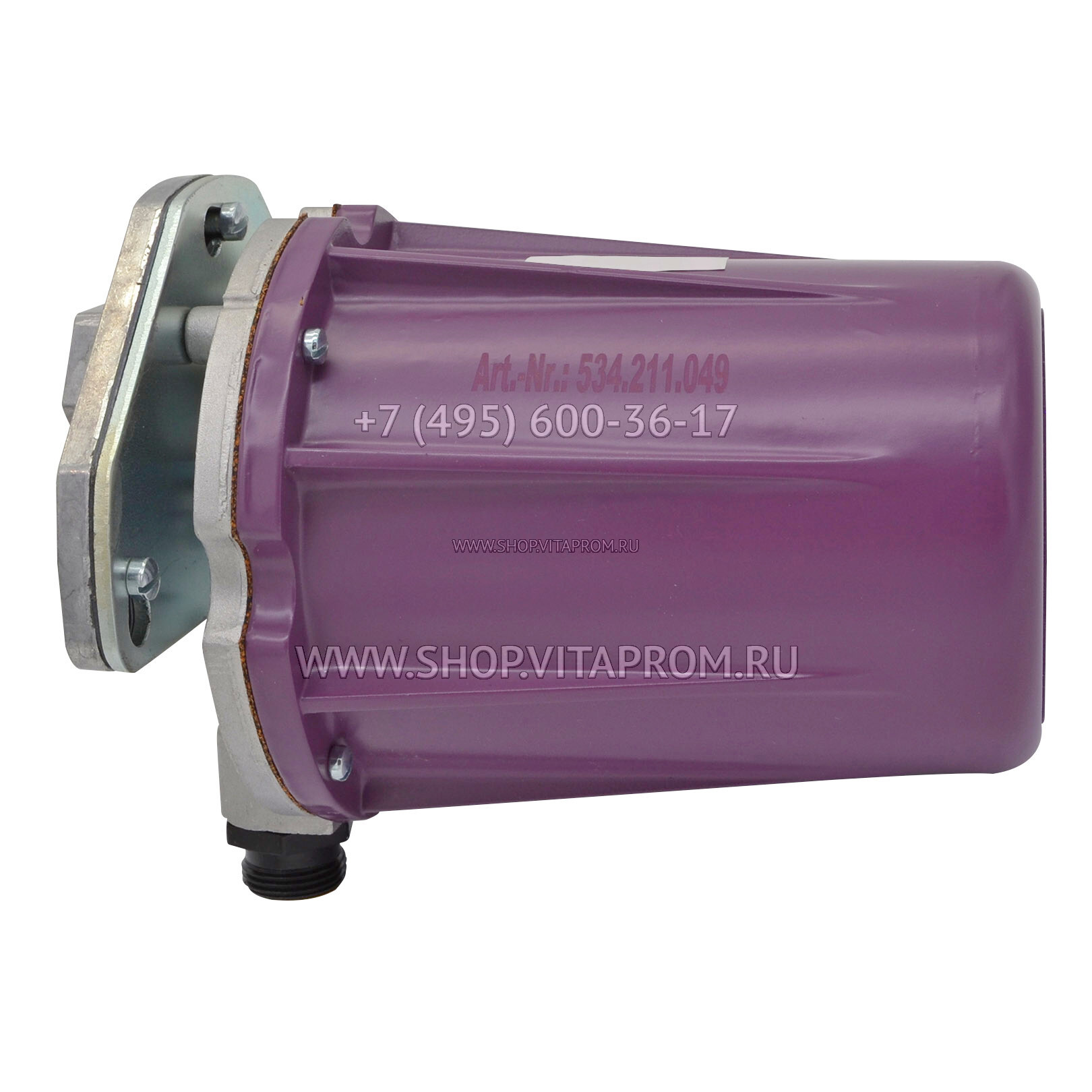

Датчик пламени Honeywell C7061A1038

Сенсор пламени Honeywell C7061A1038/B — это устройство с динамическим самоконтролем, предназначенное для обнаружения ультрафиолетового излучения, возникающего при сгорании газов, нефти или других видов топлива. Resideo C7061A 1038 — это сенсор пламени, предназначенный для стандартного применения.

Данный детектор предназначен для взаимодействия с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7061 и реле контроля пламени R4348, либо с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7861A и программаторами горелок серии 7800. Эти конфигурации обеспечивают создание замкнутого контура с функцией самоконтроля, гарантирующего надежную работу как усилителя, так и детектора. Неправильный отклик детектора, такой как ложное определение срыва пламени, может привести к аварийному останову и/или активации сигнала тревоги.

Клеммная колодка на датчике пламени Honeywell C7061A1038/U — зажимного типа, с съемными винтами, и расположена в отсеке детектора типа C7061A1038/U. Ячейка регистрации ультрафиолетового излучения включает чувствительную трубку, узел затвора, клеммную колодку и увеличительную линзу. Датчик ультрафиолетового излучения может быть установлен на расстоянии до 300 м от программатора/реле контроля пламени.

Особенности

1. Качающаяся заслонка закрывает датчик ультрафиолетового излучения 12 раз в минуту (при использовании с усилителем R7861 и программатором серии 7800), выполняя функцию контроля. В сочетании с усилителем R7061 и реле контроля пламени R4348 частота колебаний заслонки составляет 60 раз в минуту. Компоненты схемы усилителя контролируются микропроцессором в блоке управления серии 7800.
2. Детекторы можно устанавливать горизонтально, вертикально или под любым углом. Модели C7061 A 1038/B с функцией самопроверки требуют регулировки передней панели и имеют точки опоры для установки, обеспечивающие правильную работу механизма затвора.
3. Трубку датчика ультрафиолетового излучения и кварцевое окно можно заменить на месте.
4. Два детектора пламени можно подключить параллельно, чтобы снизить вероятность ложных срабатываний в случаях сложного обнаружения пламени.
5. Для упрощения обнаружения пламени извещатель можно установить на поворотном кронштейне.
6. Трубка датчика ультрафиолетового излучения рассчитана на работу при температурах до -40°C (-40°F).
7. Устройство имеет встроенную функцию контроля датчика ультрафиолетового излучения, используется с усилителями R7061 и R7861 с динамической самопроверкой.
8. В качестве дополнительного оборудования может быть установлено кварцевое смотровое окно для высокого давления (50 фунтов/кв. дюйм или 345 кПа).

Технические характеристики

1. Модель: Ультрафиолетовый детектор пламени с встроенной функцией самоконтроля, выполненный в стандартном корпусе.

2. Диапазон эксплуатации внешнего воздуха: от -40°C до +70°C (-40°F до +160°F) (максимальная температура внешнего воздуха уменьшается на 1°F за каждые 13°F температуры на аспираторе свыше 160°F).

3. Температура хранения: от -51°C до +85°C (-60°F до +185°C).

4. Взаимозаменяемость: Эта модель несовместима с другими моделями детекторов пламени.

5. Номинальное давление для кварцевого смотрового окна: максимальное 138 кПа (20 фунтов/кв. дюйм).

6. Вес: 3,3 кг (7,3 фунта).

7. Монтаж и ориентация: Для крепления на визирующей трубе используется монтажный фланец с внутренней резьбой NPT 3/4″.

8. Подключение: Имеется кабель с разноцветными жилами, соответствующий классу 1 NEC. Длина кабеля: 8 футов (2,4 м).

Запасные части и принадлежности

• 129464M: Трубка детектора ультрафиолетового излучения.

• 129464N: Трубка детектора ультрафиолетового излучения; предназначена для работы при температурах до -40°F (-40°C).

• 190971B: Катушка и затвор.

• 114372: Кварцевое смотровое окно; номинальное давление 20 фунтов/кв. дюйм (138 кПа).

• 114465: Прокладка, силиконовый каучук; используется для установки смотрового окна (требуется три штуки).

• 120739: Прокладка, волоконно-неопреновая; предназначена для теплоизоляции и уплотнения монтажного фланца.

• 118367A: Поворотная опора.

• 118369: Втулка, оцинкованная сталь, с внутренней резьбой NPT 3/4″ на одном конце и наружной резьбой NPT 1″ на другом конце. Используется для установки детектора с внутренней резьбой NPT 1″ на визирующую трубу с резьбой 3/4″ или на трубный ниппель и тройник для подсоединения подачи воздуха.

• 120934: Монтажный фланец (алюминий) с внутренней резьбой NPT 3/4″ для крепления на визирующей трубе.

• 124198: Монтажный фланец (алюминий) с внутренней резьбой NPT 1″ для крепления на визирующей трубе.

• 123539: Виброизолирующая опора.
