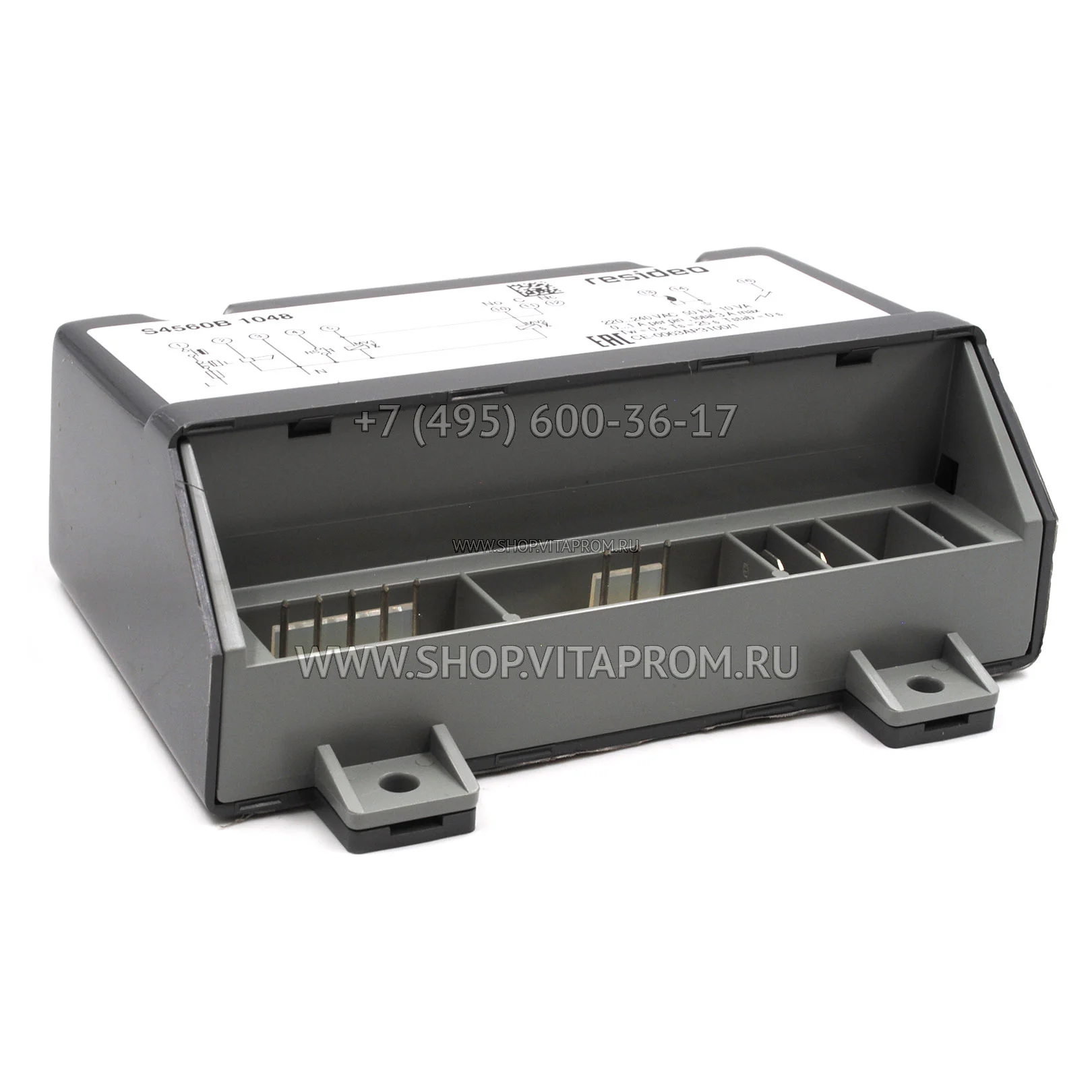

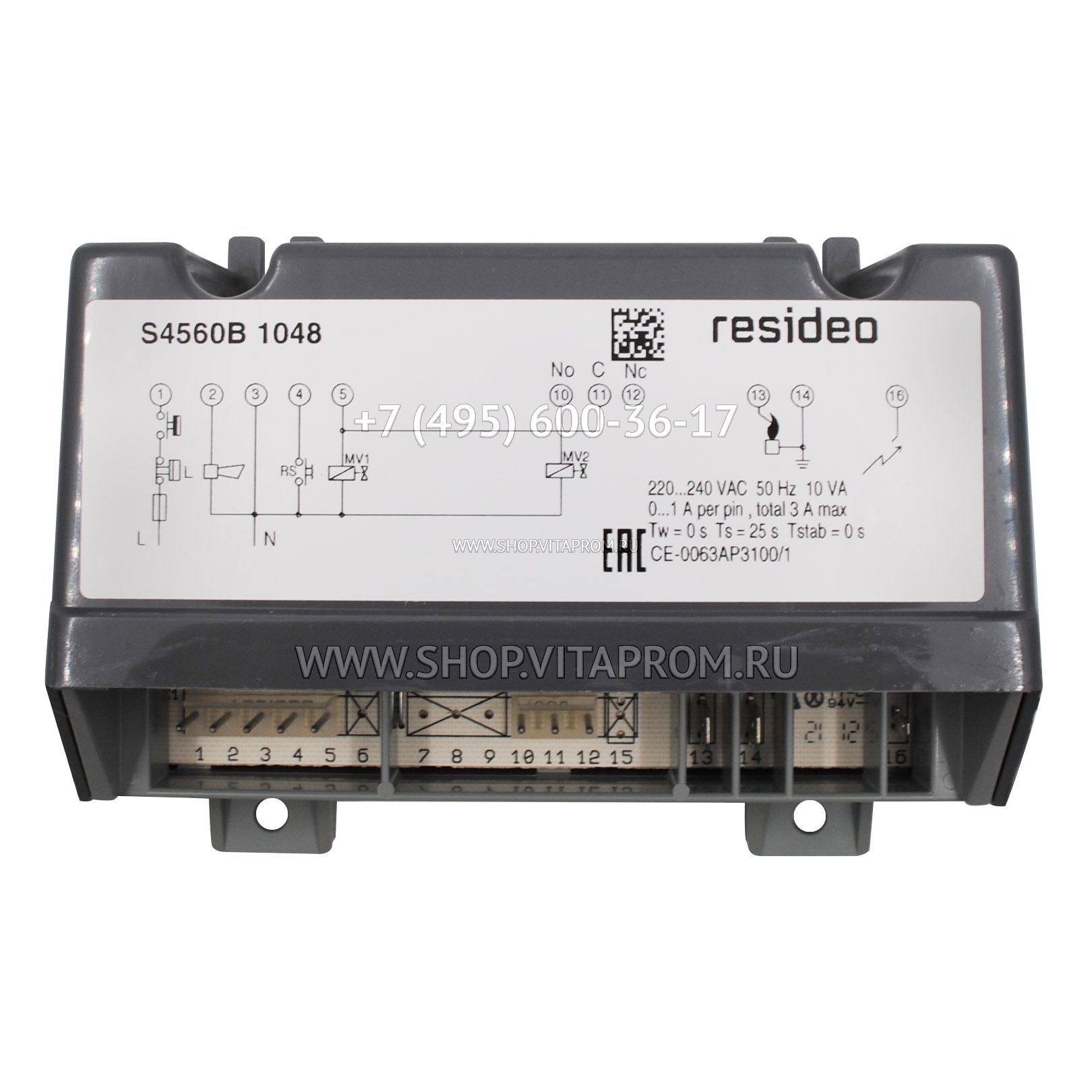

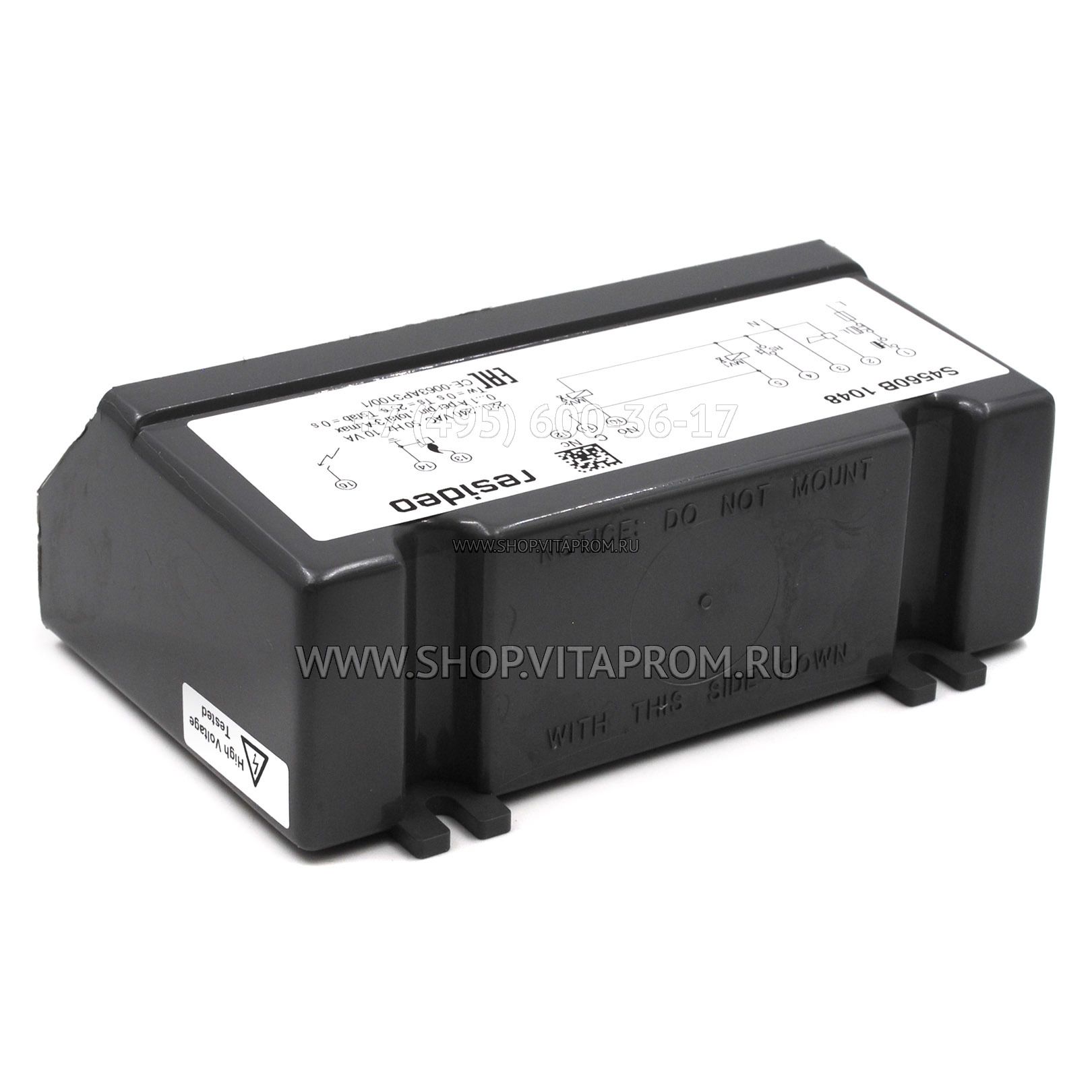

Блок контроля ионизации Resideo S4560B 1048 обеспечивает розжиг горелок и управление ими в соответствии со стандартом EN 298.
Суффикс «B» в названии менеджера горения Honeywell S4560B 1048 означает: для атмосферных газовых горелок, за исключением встроенного реле контроля пламени для установок с плавным регулированием. Жесткая блокировка в соответствии со стандартом EN 298.
Тайминги
- Безопасное время 25 с
- Время самопроверки 2,5 с
- Время ожидания 0 с
- Время предварительной подготовки —
- Время стабилизации 0 с
Электрическая мощность
- Напряжение питания 220/240 В; 50 Гц; 10 ВА
Предупреждающее подключение
- Соединитель с несколькими краями molex 3001
- Искра высокого напряжения 2,8 x 0,5 мм с лопаточной клеммой
- Пламегаситель и заземляющий наконечник лопаты размером 6,3 x 0,8 мм
Блокировка/сброс
- Блокировка энергонезависимая
- Сброс удаленного руководства
Монтаж
- Размеры корпуса 137 x 86 x 49 мм
- Монтажные отверстия 4,5 мм
Общие соображения
Блок управления горением Ханивел S4560 B 1048 должен быть оборудован внешними плавкими предохранителями для обеспечения безопасности. Этот элемент не содержит деталей, требующих технического обслуживания. Любая попытка замены его компонентов может негативно сказаться на безопасности устройства и, следовательно, строго запрещена.
Высокие температуры могут сократить срок службы автоматического регулятора розжига. Поэтому для обеспечения долгосрочной бесперебойной работы необходимо размещать его в месте отопительной установки, где температура и излучение минимальны.
Если автоматический атоматика розжиг S4560B1048U встроена в установку, общий класс защиты должен быть не менее IP 40. Это гарантирует соответствующую степень защиты от внешних факторов.
Для обеспечения безопасности и надежной работы, кроме того, следует установить максимальное термореле, которое автоматически выключит автоматический регулятор розжига в случае перегрева.
Для снижения радиопомех, кабели электродов искрового розжига должны быть установлены в хорошо экранированном отсеке. Это поможет предотвратить возможные помехи и обеспечит стабильную работу системы.
Работа системы
Если требуется нагрев, период ожидания (Tw) истекает до того, как включаются встроенное или внешнее устройство розжига и газовый клапан.
Зажигание происходит с помощью искры, которая воспламеняет газ, и затем появившееся пламя обнаруживается стержнем датчика пламени.
Сразу после того, как пламя установится, внутреннее устройство розжига отключается, и, если предусмотрено, после завершения времени стабилизации, также отключается внешний розжиг.
Если пламя не устанавливается в течение безопасного времени розжига (TS), автоматический регулятор розжига блокируется.
Если во время нормальной работы пламя гаснет, автоматический регулятор розжига повторяет последовательность зажигания.
Если топочный автомат S4560B 1048U подключен к клапану сжиженного газа и использует реле давления газа и реле продуктов сгорания TTB, то этот регулятор ожидает появления давления газа и после этого запускает нормальную последовательность. Если реле TTB срабатывает, то все клапаны отключаются. Для повторного запуска последовательности реле TTB должно быть сброшено.
Сброс блокировки
Сброс контроллера котла Ханивел S4560B1048B производится внешней или внутренней кнопкой сброса. Если первый сброс не принес успеха, то перед второй попыткой подождите не менее 15 секунд.
