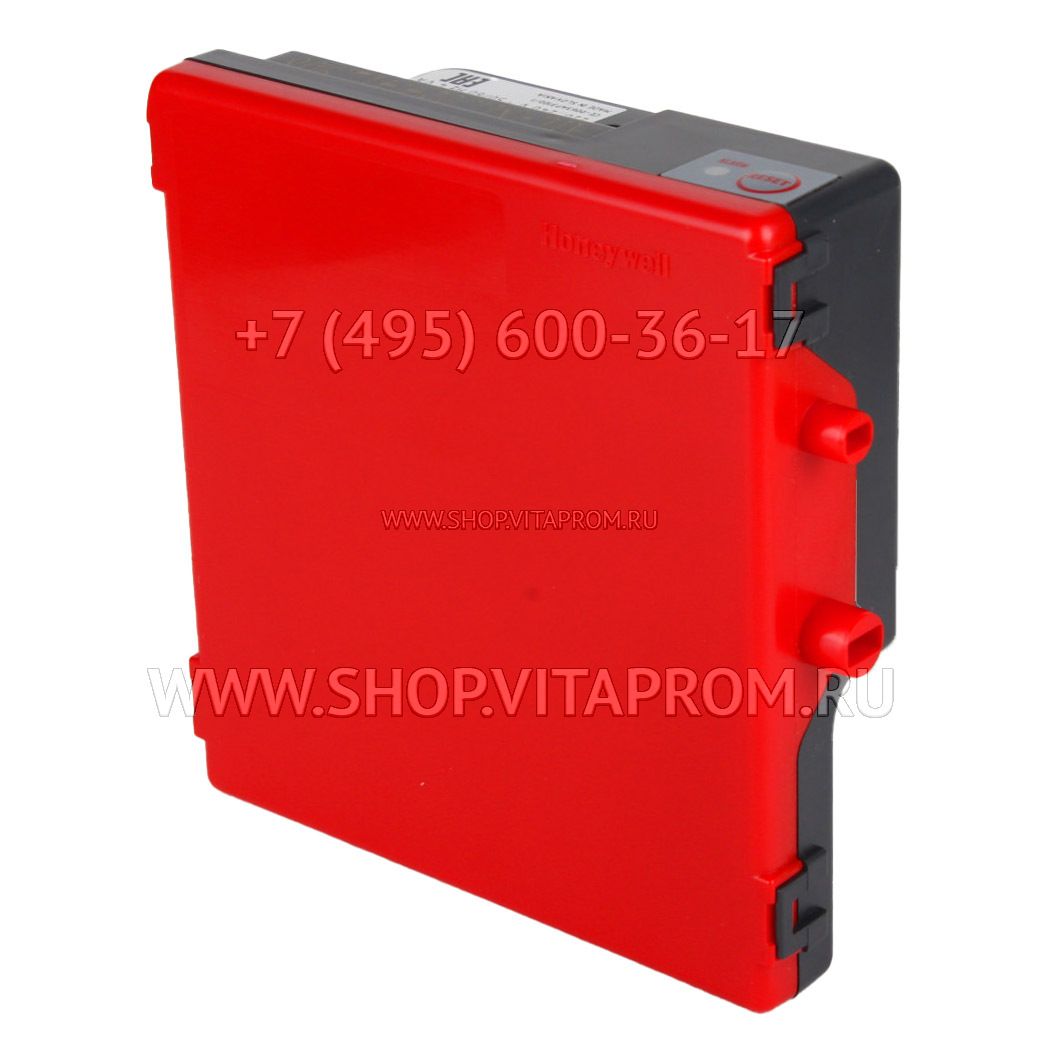

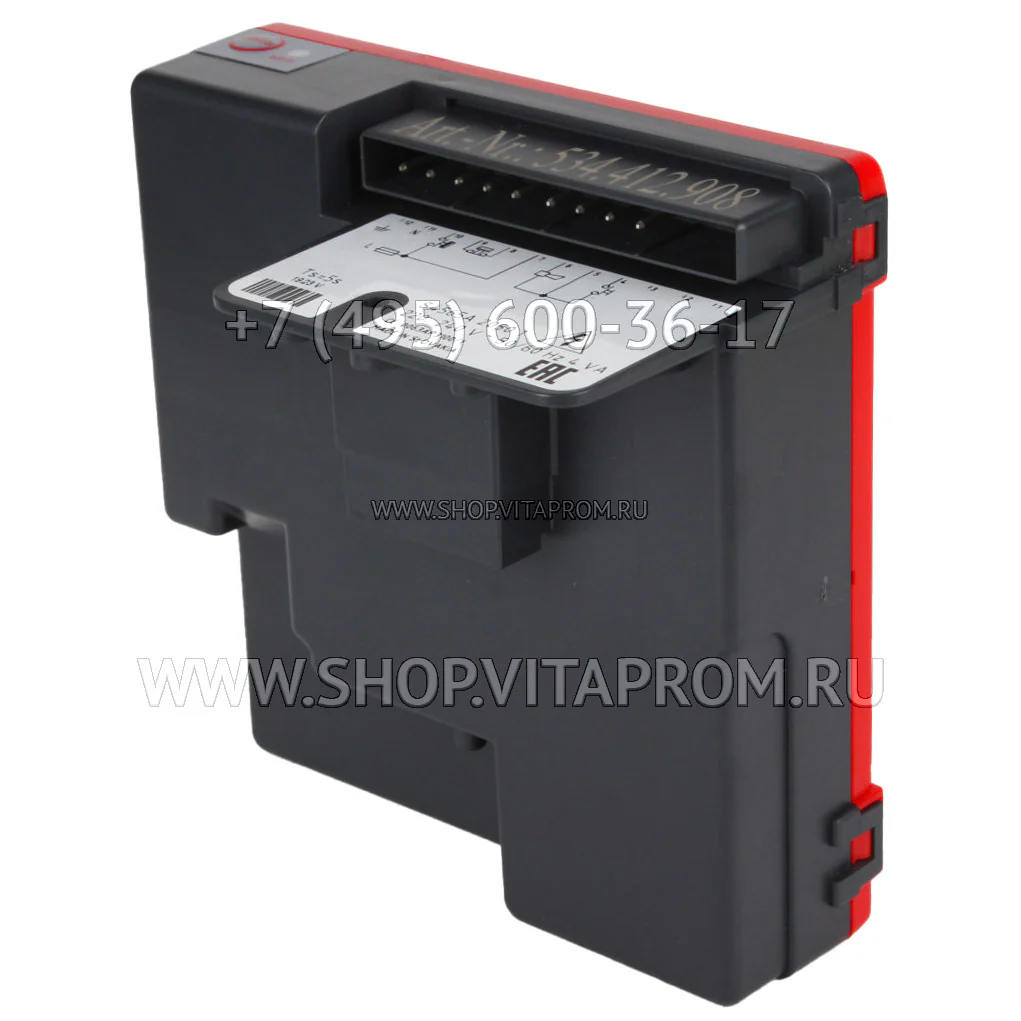

Менеджер горения Honeywell S4565A2050B

Блок управления горением Honeywell S4565A2050B выполняет несколько ключевых функций:

• Безопасное Зажигание: CVI гарантирует безопасное зажигание и эффективный контроль пламени на основной горелке отопительного оборудования. Это существенно снижает риск возгорания и нештатных ситуаций.
• Гибкость Настроек: Система позволяет настраивать процесс зажигания, а также осуществлять мониторинг пламени и регулировать поток газа как для основной, так и для пилотной горелки, обеспечивая оптимальную эффективность и стабильность работы оборудования.

Контроллер управления горением HONEYWELL применяется в котлах MORA W 10-15-25-35-40-50 E

Менеджер горения S4565A 2050B включает разнообразные вариации, предназначенные для различных систем зажигания:

• Искровое Зажигание Горелки (DBI): Эти варианты регуляторов предоставляют безопасное время зажигания, что особенно важно для систем с искровым зажиганием горелки.
• Зажигание Пилотной Горелки (IP): Для систем с зажиганием пилотной горелки, регуляторы с суффиксом A обозначают атмосферную систему с искровым розжигом горелки.

Эти топочные автоматы Ханивел S4565 A 2050B с напряжением 220/240 В~ могут быть прямо подключены к электрической цепи газового регулятора серии VK41…, но важно отметить, что они не влияют на пламя напрямую. Они предоставляют выдающиеся характеристики и надежность, и доступны в различных модификациях, соответствующих различным системам зажигания.

Общие положения

Общие положения системы управления горелкой включают в себя следующие аспекты:

1. Все функции защиты управления горелкой интегрированы в надежную систему. Это обеспечивает комплексную безопасность и эффективность работы.
2. Система уделяет особое внимание разработке оптимальных решений для систем с искровым розжигом горелки (DBI) и систем с пилотной горелкой (IP) для зажигания основной горелки. Это обеспечивает точность и надежность процесса зажигания.
3. Газовый регулятор и регулятор розжига созданы с использованием проверенных временем принципов. Это гарантирует надежность и стабильность работы системы.
4. Установка регулятора розжига на газовом регуляторе упрощена благодаря наличию разъема, предусмотренного на верхней части регулятора. Это делает процесс монтажа более удобным и быстрым.
5. Регулятор можно устанавливать в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства. Это обеспечивает гибкость при настройке системы в зависимости от конкретных требований и ограничений установки.

Сброс блокировки

Контроллер управления горением Honeywell S4565A2050 можно сбросить, нажав собственную или внешнюю кнопку сброса. Если первая попытка не увенчается успехом, следует подождать не менее 15 секунд перед повторной попыткой.

Когда требуется нагрев, время, равное сумме периодов самопроверки (TC) и ожидания (TW), истекает до того, как будут включены встроенное устройство розжига и газовый клапан. Искра зажигает газ, и появившееся пламя обнаруживается стержнем датчика пламени. Устройство розжига выключается после того, как закончится удлиненное время розжига и пламя установится. Если пламя не установится в течение безопасного времени розжига (TS), регулятор розжига блокируется. Если пламя гаснет во время нормальной работы, регулятор розжига повторяет пусковую последовательность.

Стандарты

Автомат управления горелкой разработан в соответствии с европейскими стандартами:

— EN 298: Системы автоматического управления газовыми горелками.

— EN 60730-1: Автоматические электрические управляющие устройства бытового и аналогичного назначения.

Что касается электробезопасности, автоматика розжига S4565A 2050 может использоваться в установках, соответствующих требованиям по электробезопасности для бытовых электроприборов, определенным серией европейских стандартов EN 60335.
