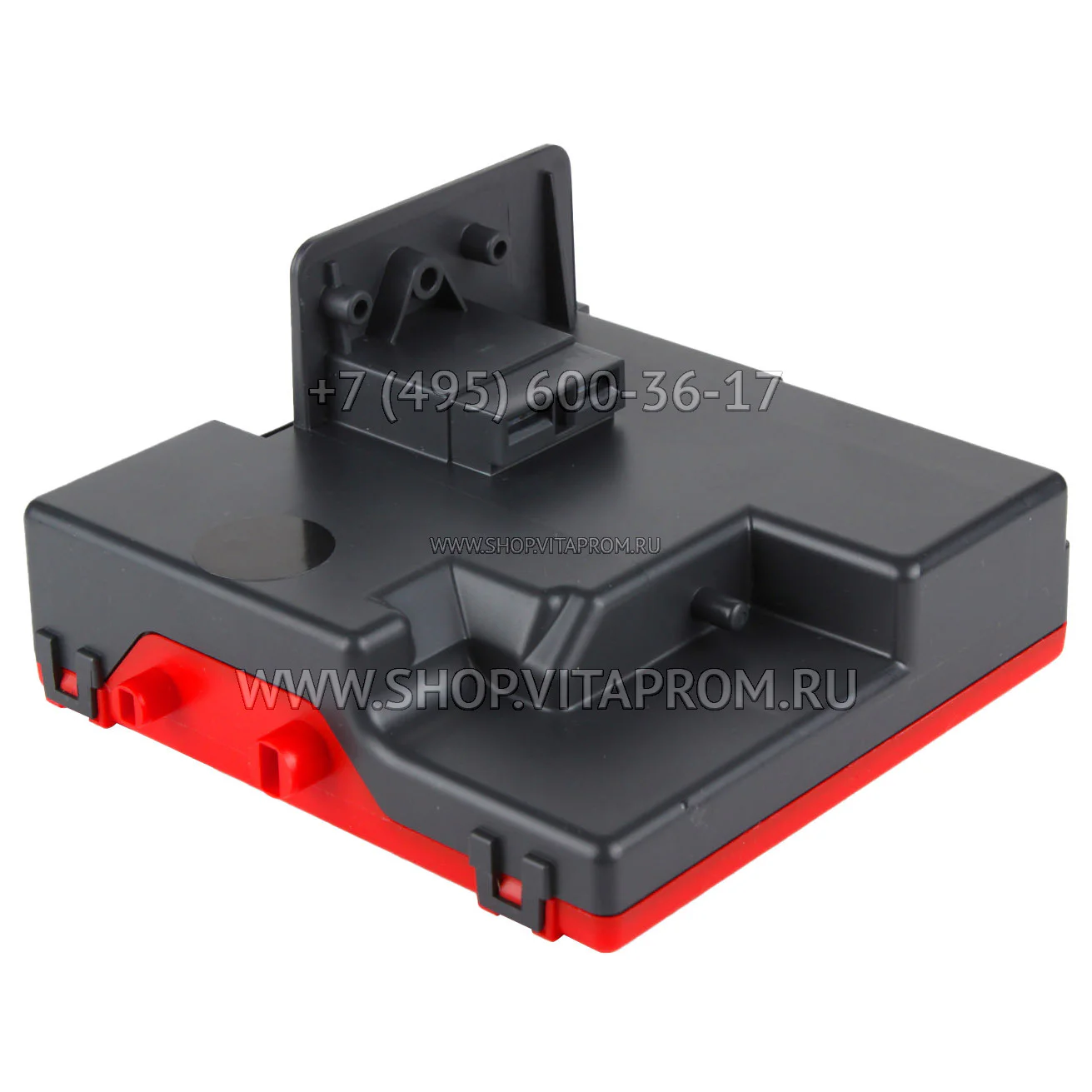

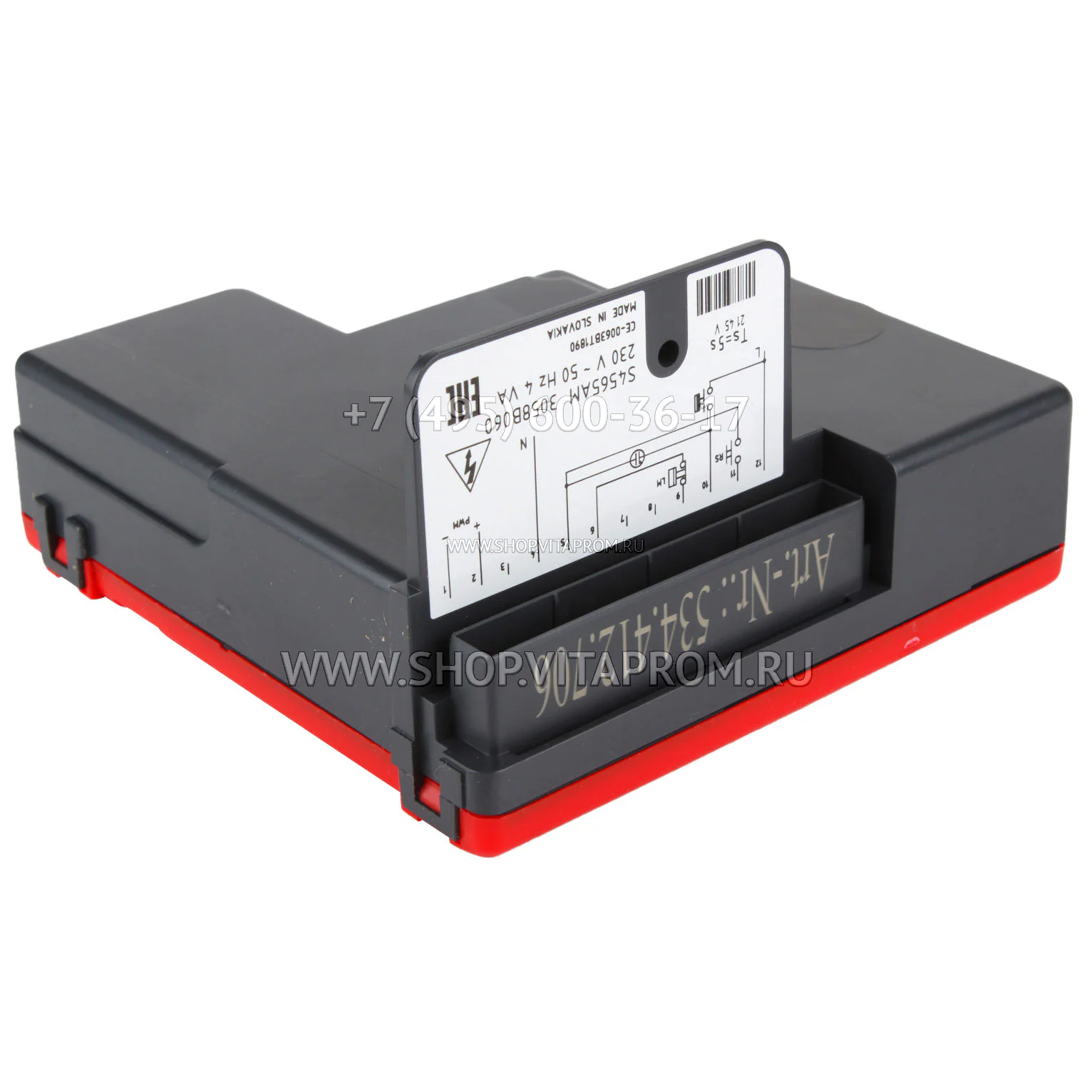

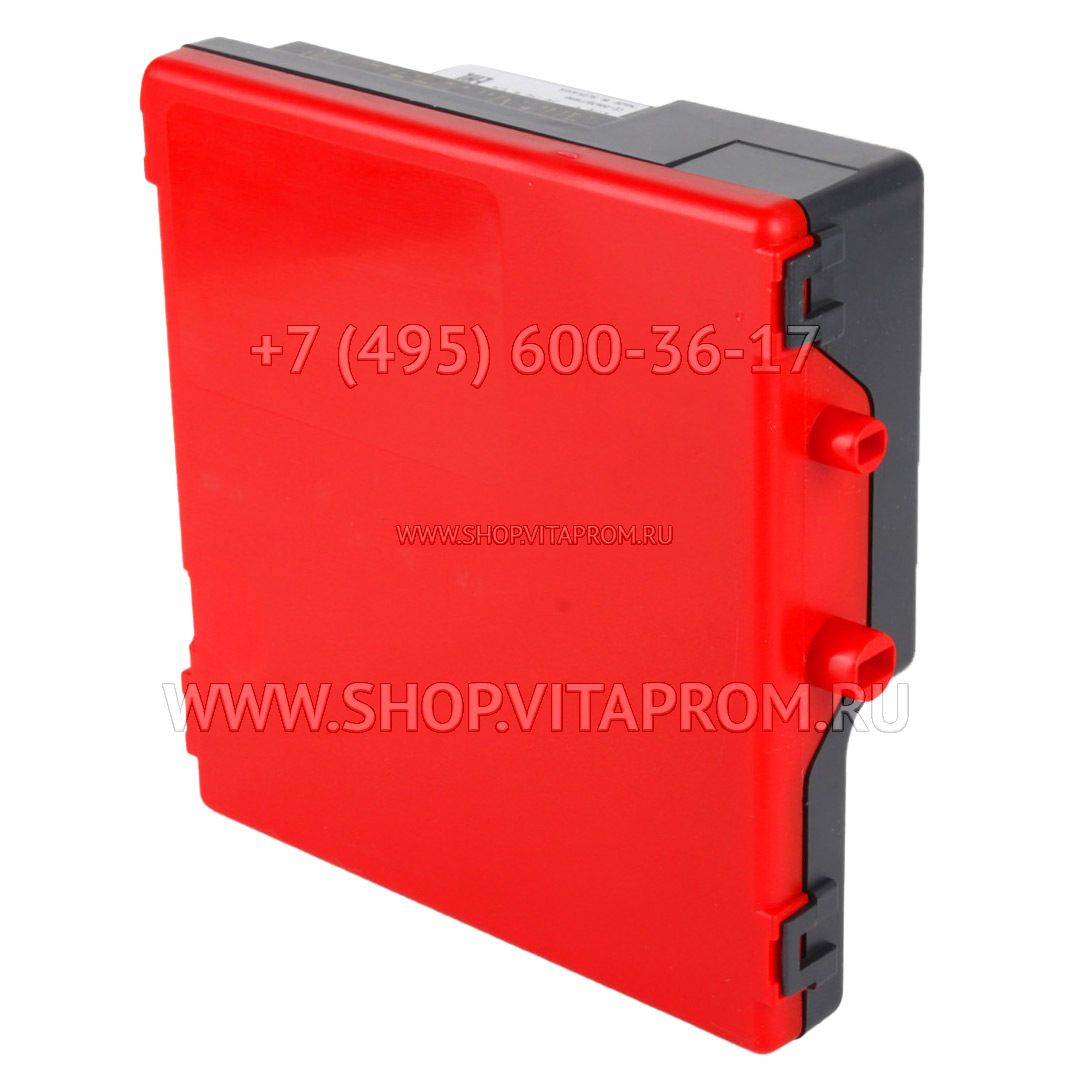

Блок управления горением Honeywell серии S4565AM3058B разработаны специально для газовых бытовых отопительных установок. Топочный автомат серии S4565AM 3058B используются совместно с газовыми регуляторами VK4105G (руководство по изделию EN2R-9025) с целью создания оптимизированных подсистем аварийной защиты, обеспечивающих безопасный розжиг и контроль пламени главной горелки отопительной установки. Регуляторы розжига S4565 AM 3058B предназначены для систем с искровым розжигом горелки (систем DBI), имеющих определенное безопасное время розжига.
Система CVI-m содержит плавный регулятор газа с двухпозиционным или NTC-регулятором и функцией плавного регулирования или двухуровневой функцией, а также регулятор розжига с встроенным источником питания исполнительного устройства для плавного электрического регулирования. Менеджер горения Resideo серии S4565AM3058U обеспечивают отличные рабочие характеристики при высокой надежности. Автомат розжига серии S4565AM 3058U могут использоваться с системами DBI. Блок управления и регулирования серии S4565 AM 3058U применимы для отопительных установок с вентилятором и без него, с устройствами обнаружения пламени, мягкой или жесткой блокировкой, дополнительным дистанционным сбросом и фиксированными периодами ожидания. В случае погасания пламени происходит включение полной пусковой последовательности. Характеристики и конструкция регулятора розжига обеспечивают его легкий монтаж с фиксацией на газовых регуляторах VK4105G.
Блок управления горением Honeywell модели S4565AM3058 имеет назначение: атмосферная система DBI, вход модуляции, двухуровневый вход или вход NTC, с жесткой блокировкой.
Работа системы
Автомат управления горелкой серии S4565AM 3058 могут создавать искровой разряд как в замкнутом контуре, так и на землю. Если блок контроля ионизации серии S4565 AM 3058 с искровым разрядом в замкнутом контуре будут использоваться в установках с искровым разрядом на землю, то необходимо заземлить верхний разрядный электрод. Выходное давление газового клапана можно регулировать с помощью входного ШИМ-сигнала, двухуровневого реле или датчика NTC. Перед каждым пуском котла регулятор серии S4565AM3058 производит проверку внутренних средств защиты. Время, необходимое для такой проверки, называется временем самопроверки TC.
Когда требуется нагрев, время, равное сумме периодов самопроверки (TC) и ожидания (TW), истекает до того, как будут включены встроенное устройство розжига и газовый клапан. Искра зажигает газ, и появившееся пламя обнаруживается стержнем датчика пламени. Устройство розжига выключается после того, как закончится предварительно заданное удлиненное время розжига и пламя установится. Если пламя не установится в течение безопасного времени розжига (TS), регулятор розжига блокируется. Если пламя гаснет во время нормальной работы, регулятор розжига повторяет пусковую последовательность.
Сброс блокировки
Регулятор розжига может быть сброшен в исходное состояние нажатием собственной или внешней кнопки сброса.
• Устройства с жесткой блокировкой можно сбросить нажатием встроенной или дистанционной кнопки сброса.
• Перед нажатием кнопки подождите не менее 10 секунд.
• Устройства с мягкой блокировкой можно сбросить двукратным прерыванием сетевого питания.
• После блокировки прервите сетевое питание в течение приблизительно одной секунды.
• После восстановления сетевого питания аварийный индикатор продолжает гореть.
• Подождите 10 секунд и прервите питание повторно.
• Как только сетевое питание будет восстановлено, аварийный индикатор погаснет и устройство сделает новую попытку розжига.
Стандарты
Менеджер горения Ханивел S4565AM3058 разработан в соответствии с европейскими стандартами:
— EN 298: Системы автоматического управления газовыми горелками.
— EN 60730-1: Автоматические электрические управляющие устройства бытового и аналогичного назначения.
Что касается электробезопасности, регулятор розжига может использоваться в установках, соответствующих требованиям по электробезопасности для бытовых электроприборов, определенным серией европейских стандартов EN 60335.
Электронику розжига Protherm, 0020025301 Honeywell ставят на котлы:
- KLOM 16-20-30-40-50,KLZ 15-20-30-40-13/14.
Константин –
Пришлось заменить блок управления розжигом в котле Протерм Медведь. Выбрал этот контроллер с встроенным трансформатором поджига. Установил без проблем, всё подошло. Котёл заработал, розжиг стабильный. В целом, нормальный блок, свою функцию выполняет.
