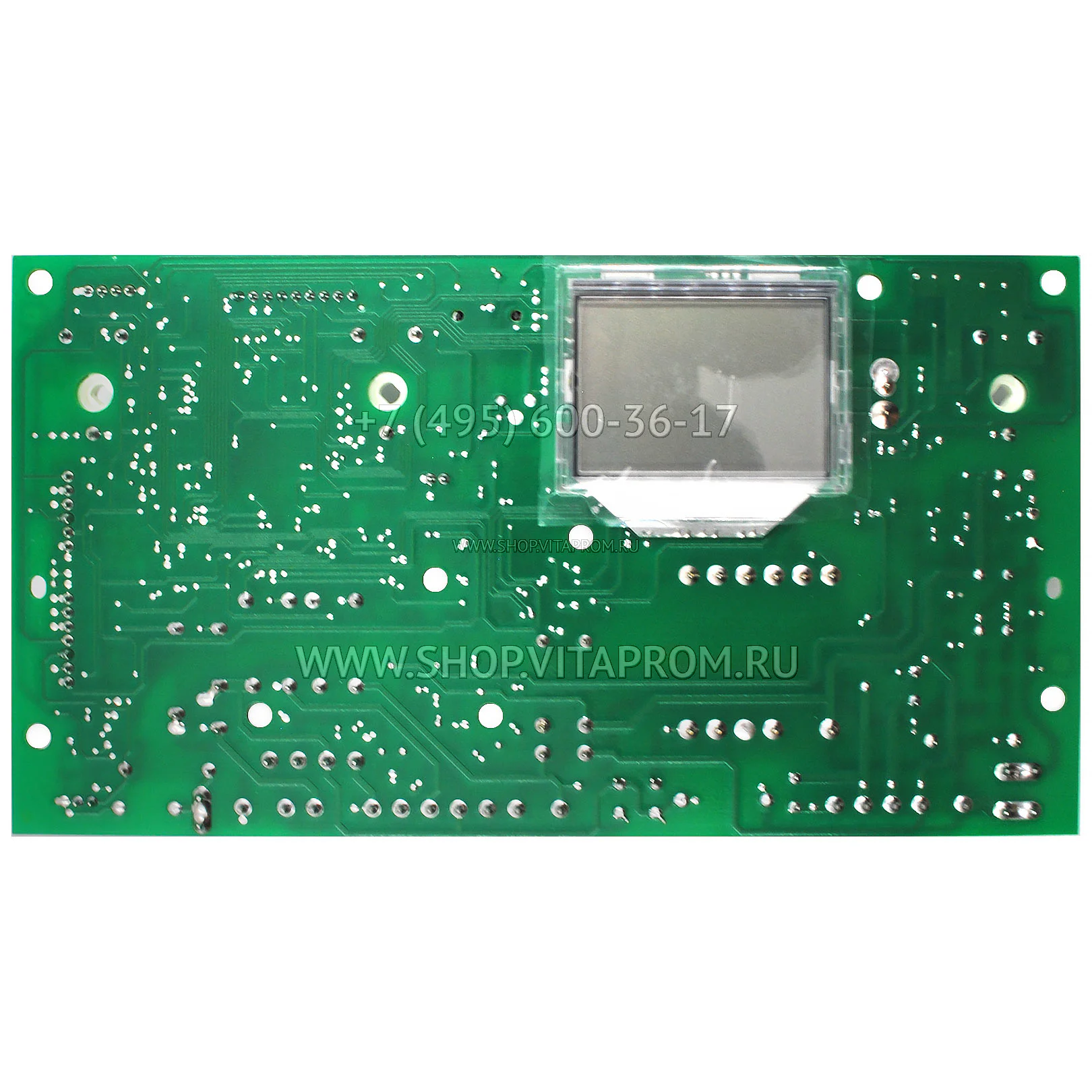

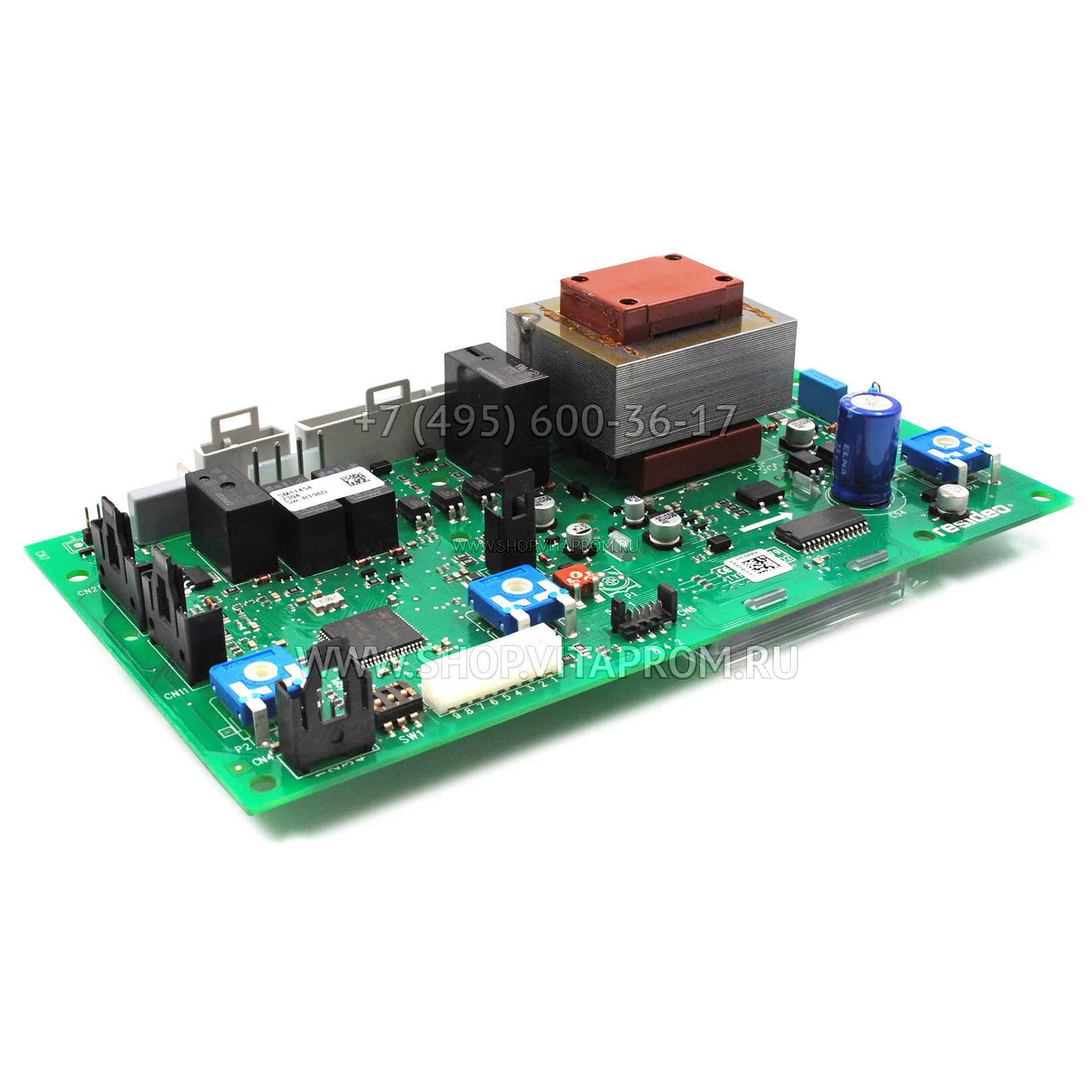

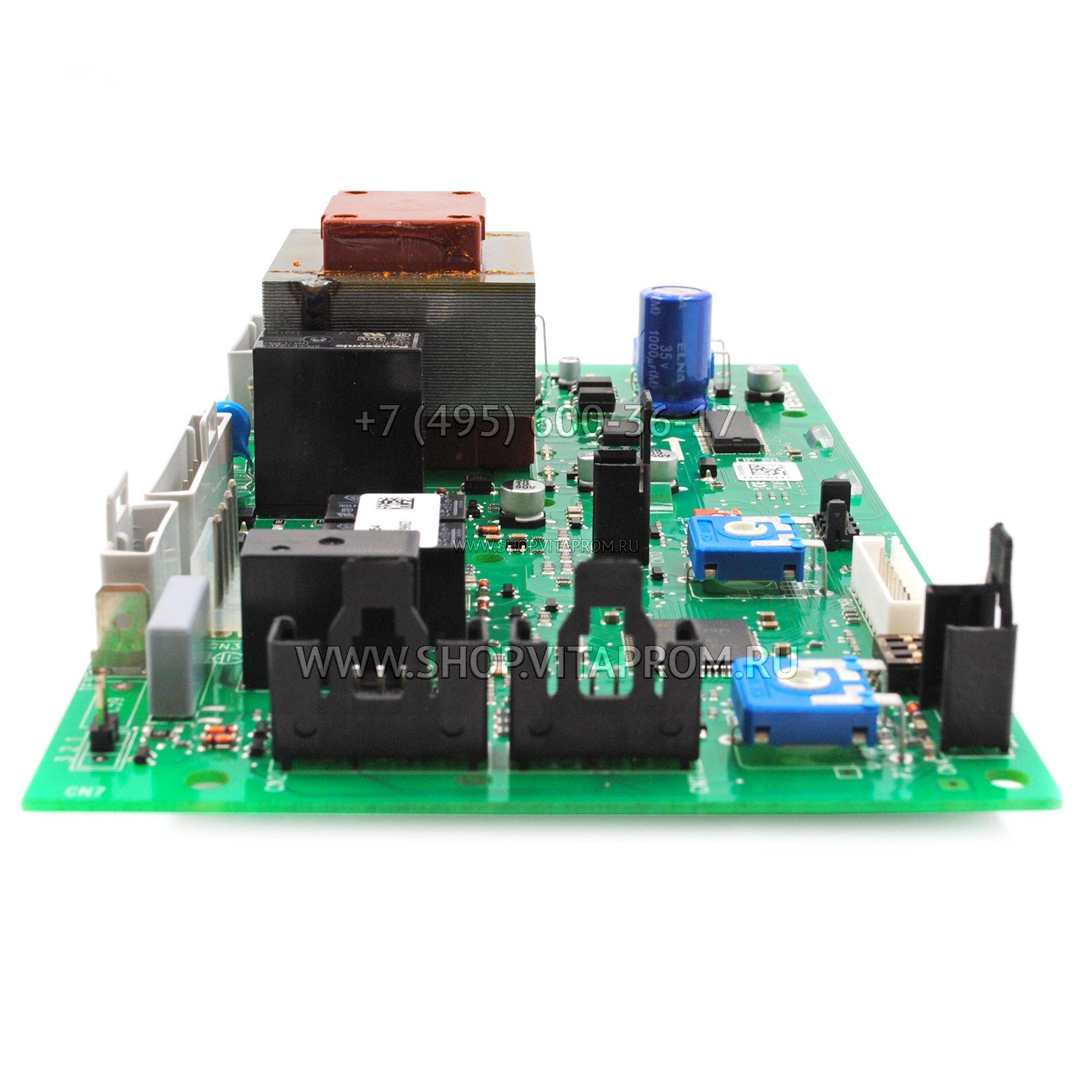

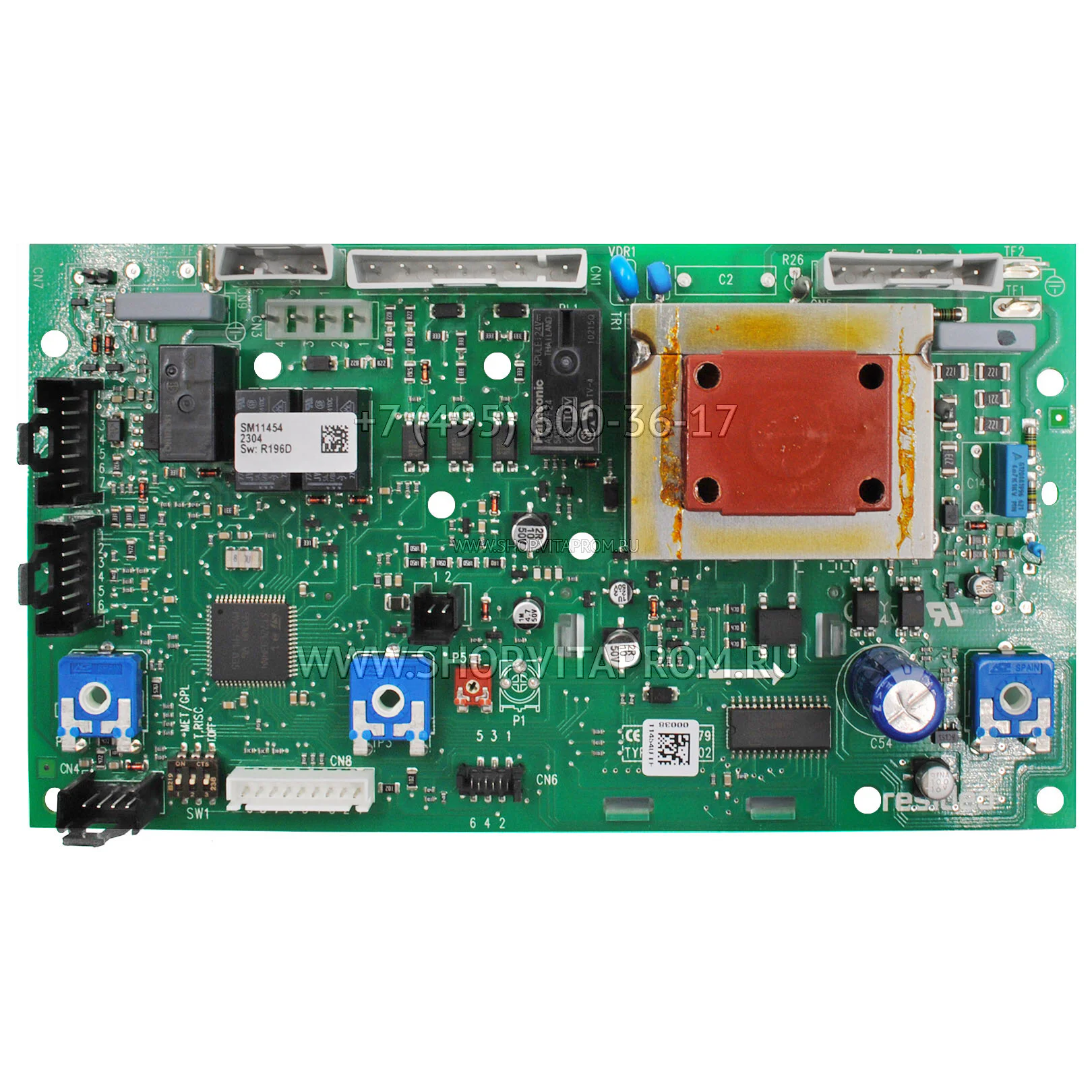

Электронная плата Honeywell 5686920 для Baxi

Электронная плата Honeywell 5686920, артикул SM11454U / 534.568.703, относится к категории плат управления бытовыми котлами. Изготовитель — Honeywell, в наименовании указана совместимость с котлами Baxi. Такие платы являются центральным устройством управления: они координируют розжиг, работу циркуляционного насоса, трёхходового клапана, вентилятора (в том числе в премикс-горелках задают его обороты), а также выдают сигналы на дисплей и обрабатывают команды от внешних термостатов. При замене платы критично точное соответствие модели котла. Даже при одинаковом внешнем виде прошивка может отличаться в зависимости от типа котла (конденсационный или обычный, с атмосферной или премикс-горелкой, энергозависимый или нет), поэтому подбор выполняется строго по серийному номеру и спецификации производителя котла. На это указывают коды SM11454U и 534.568.703 — они однозначно идентифицируют конкретную версию. В системе управления плата принимает сигнал от датчика температуры (запрос тепла) и запускает цикл: включает вентилятор (предпродувка), контролирует давление воздуха через реле, выдаёт команду на искру и открытие газового клапана, после чего проверяет наличие пламени по сигналу ионизационного электрода. При его отсутствии в безопасное время происходит блокировка с ручным сбросом. Плата также взаимодействует с термостатами перегрева и датчиками протока, обеспечивая безопасную работу котла. Учитывая, что платы этого типа не подлежат ремонту в полевых условиях, при выходе из строя необходима замена на оригинальную деталь с тем же кодом производителя.
