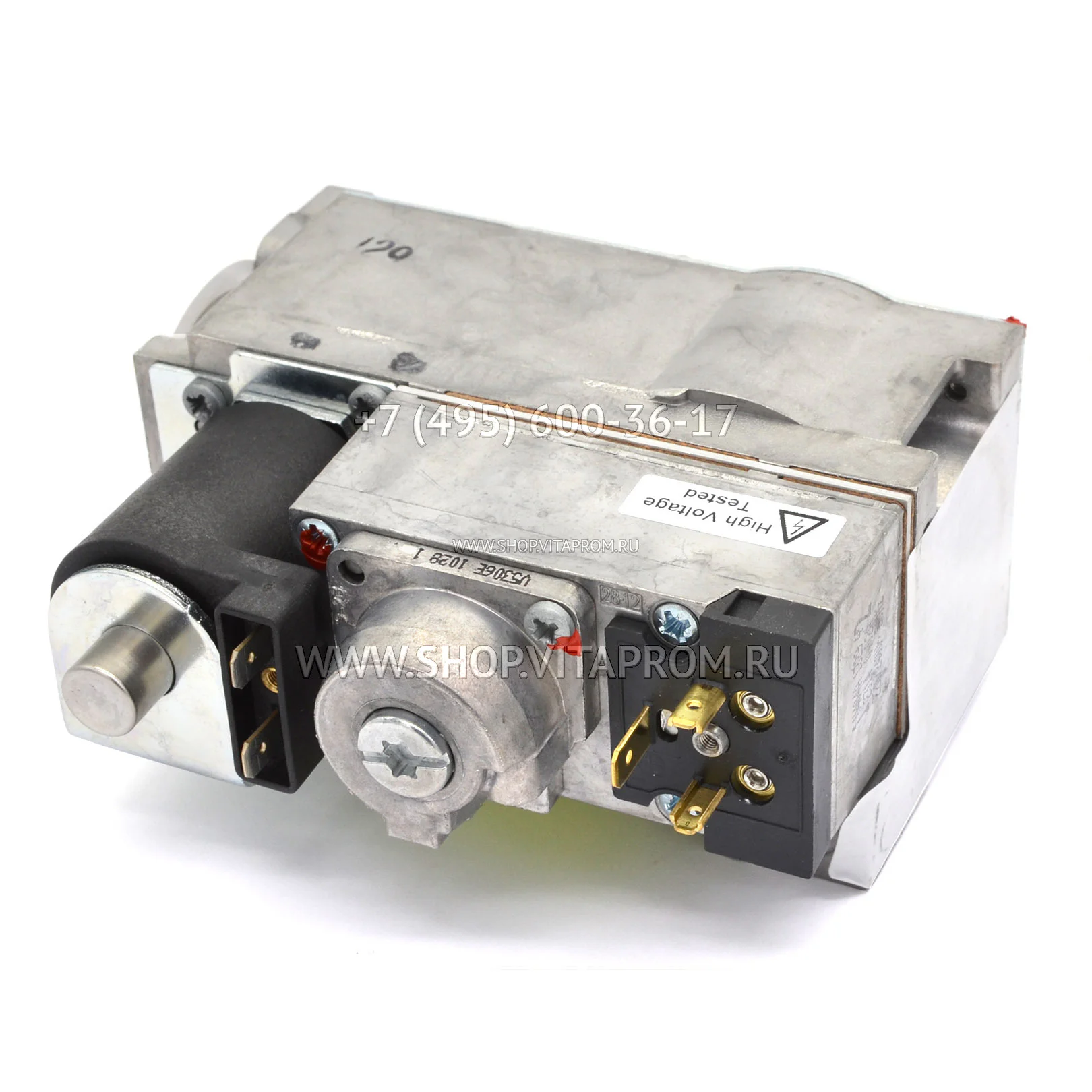

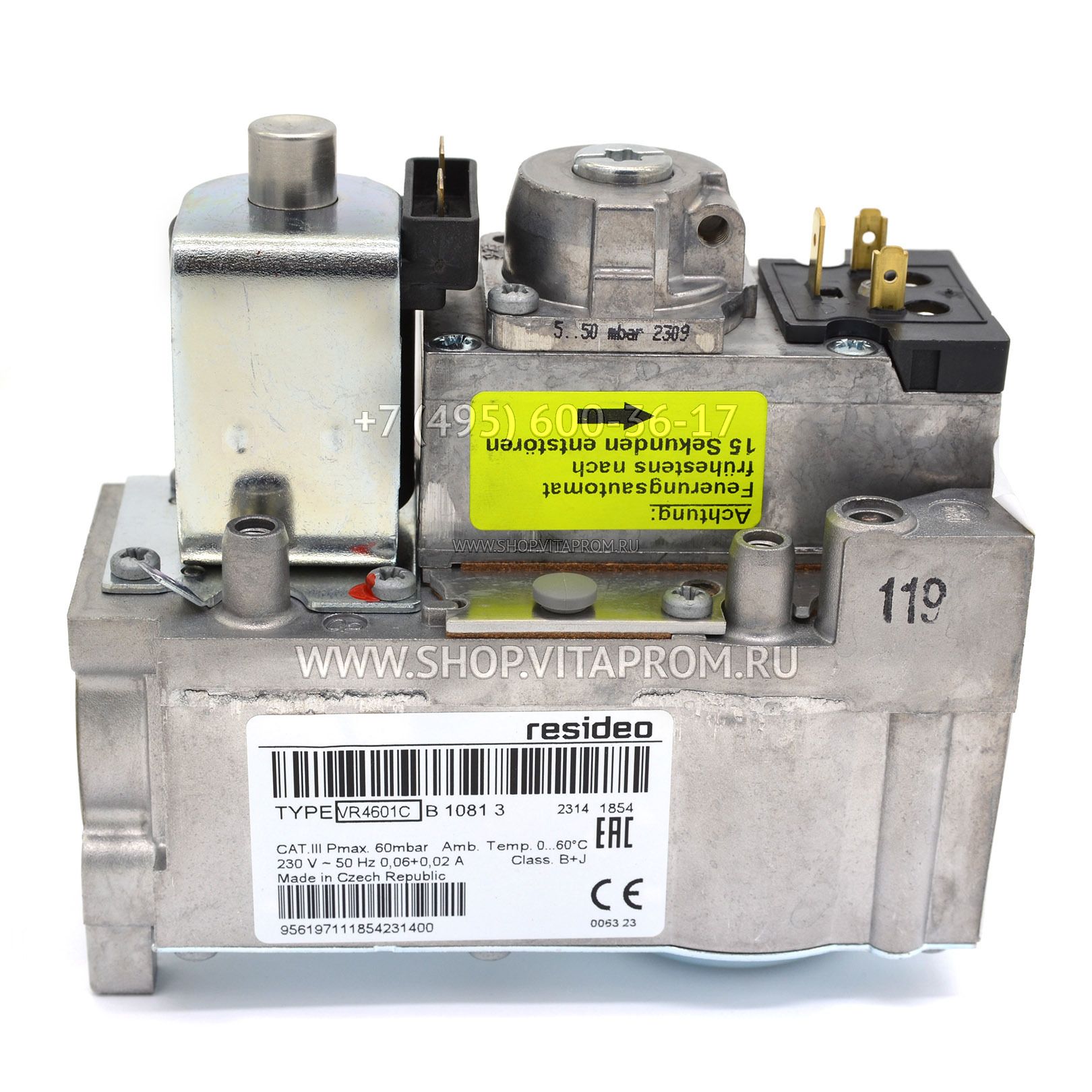

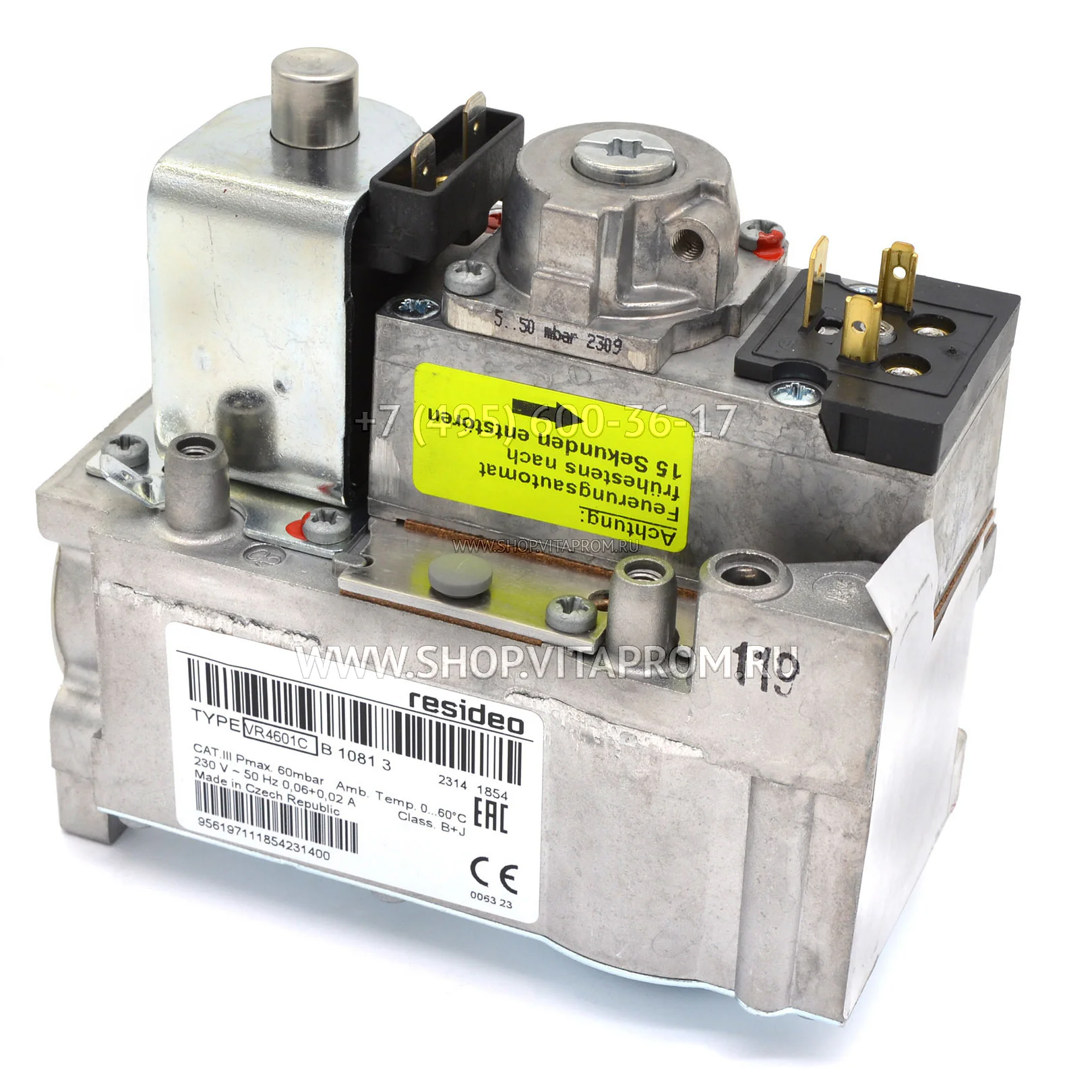

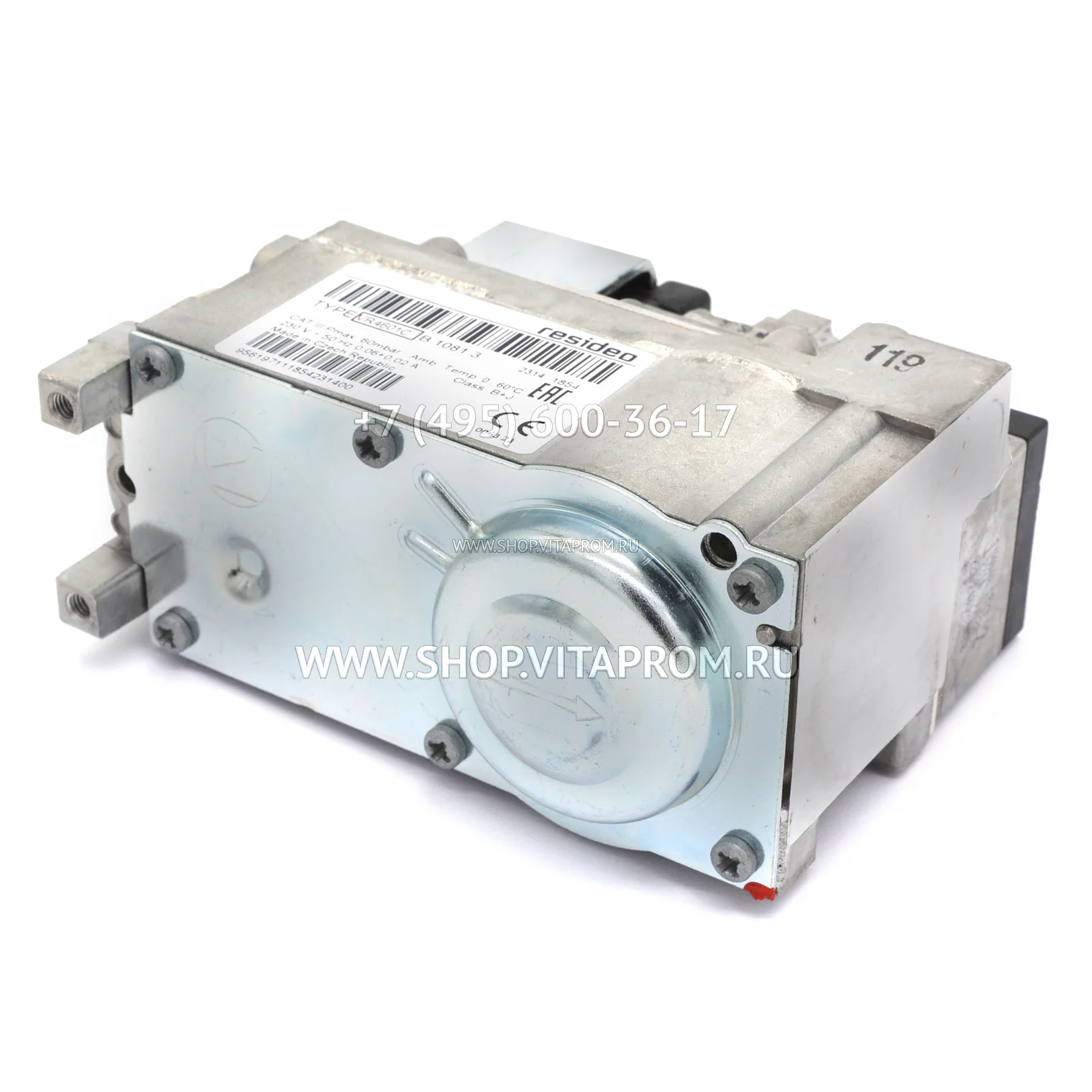

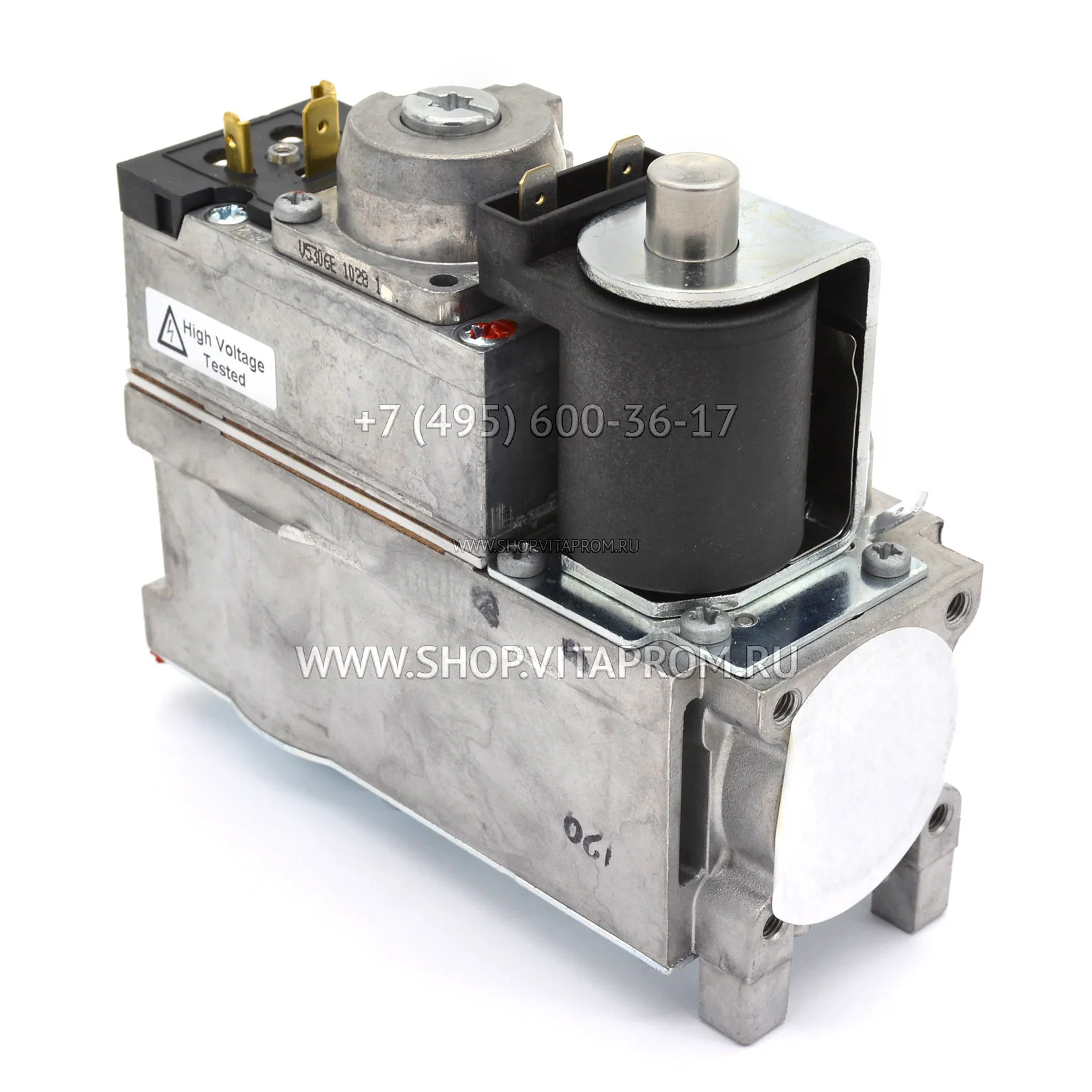

Клапан газовый Honeywell VR4601CB1081U

Регуляторы Honeywell VR4601CB1081 предназначены для безопасного регулирования потока газа в бытовых системах отопления, калориферах, котлах и водонагревателях. Они обеспечивают стандартные функции и могут быть дополнены различными устройствами, такими как регулятор давления, дроссельный клапан, устройство плавного розжига, двухуровневое регулирование и модуляция расхода газа. Газовые клапаны Resideo VR4601 CB 1081B Compact Automatic могут иметь разные варианты питания, включая сетевое или низковольтное, и разные пропускные способности.

Эти клапаны включают два электрических исполнительных устройства: одно для открывания предохранительного клапана класса A или B по EN 161 и другое для открывания главного клапана класса B, C или J по EN 161.

Они подходят для разных видов газов, таких как нефтяные газы MFD группы A (G110), MFD группы B (G 120), природный газ H (G 20), природный газ L (G25) и сжиженный газ LP (G30).

Клапан газовый VR4601CB1081 подходит для котлов VIESSMANN Vitogas 050 GSO, GSOA: 7822390.

Общие характеристики

• Вход и выход подходят для фланцевого соединения
• Экран на входной стороне
• Напорный кран на входной и выходной сторонах
• Вход для подключения газа: диаметр 23 мм, выход: диаметр 23 мм
• Компрессионный фитинг 6 мм
• Противодавление 1-го клапана: 50 мбар; 2-го клапана: —
• Температура окружающей среды 0…60°C
• Максимальное входное давление 60 мбар
• Соответствие требованиям CE да

Примечания

• Катушка с верхним соединением
• Заземление усилителя под винтом верхней панели
• Для использования в сочетании с S4564xxxx
• Специальное предложение для клиентов
• Функции управления
• Максимальное рабочее давление 60 мбар
• Контрольный расход 0,1 м3/ч (мин)
• Требования к утечке в соответствии с EN 126
• Производительность (по воздуху) 4,2 м3/ч при перепаде давления 3 мбар
• Давление Softlite 3 мбар -1,5/+0,5 через 1,5 с
• Оператор V404A 1329 (45.801.130-001)

Стандартные условия

• Номинальное давление 25 мбар, сухой воздух при температуре 20 °C

• Давление окружающей среды = 1013 мбар

• Температура окружающей среды = 20 °C

• Выходная диафрагма 2,8 мм

• Индикация расхода, м3 /ч

• Регистрация выходного давления с помощью датчика, подключенного к полудюймовой трубе, длина которой в 10 раз больше диаметра, посредством короткого шланга с длиной, равной 5 диаметрам

• Номинальное напряжение

• Вертикальное положение, т.е. положение, когда исполнительные устройства находятся сверху

Общие положения

Газовый электромагнитный клапан VR4601CB1081B предназначен для отопительных газовых установок с системами розжига DSI, HSI или IP для главной горелки.

Управление главной горелкой осуществляется с помощью двухпозиционных электрических исполнительных устройств.

Газовый регулятор VR4601 CB 1081U включает в себя внутренний мелкосетчатый фильтр на входной стороне, и по запросу может быть оснащен выходным сетчатым фильтром. Доступны различные модели с разной силой закрытия: B + B, B + J, B + C, A + J и A + C.

Для контроля и настройки давления горелки имеются штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах. Монтаж регулятора может выполняться в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

В основании газового клапана VR4601CB 1081U предусмотрены два резьбовых монтажных отверстия для крепления на отопительной установке. Двухпозиционное исполнительное устройство следящего типа главного клапана снабжено электрическим разъемом по стандарту DIN и может соединяться с разъемами AMP.

Принцип действия

Газовый клапан VR4601CB1081U обеспечивает автоматическое управление выходным давлением газа. Он имеет встроенную систему с положительной обратной связью, что гарантирует закрытие главного клапана при сбое в электропитании или подаче газа.

Эта система обеспечивает стабильное выходное давление, независимо от изменений во входном давлении. Когда малые объемы газа отключаются из регулятора, выходное давление регулируется, чтобы компенсировать разницу давлений.

Если не требуется регулирование давления, можно заблокировать пружину регулятора. В таком случае, полное давление «сервогаза» определяет положение главного клапана, что позволяет управлять выходным давлением.
