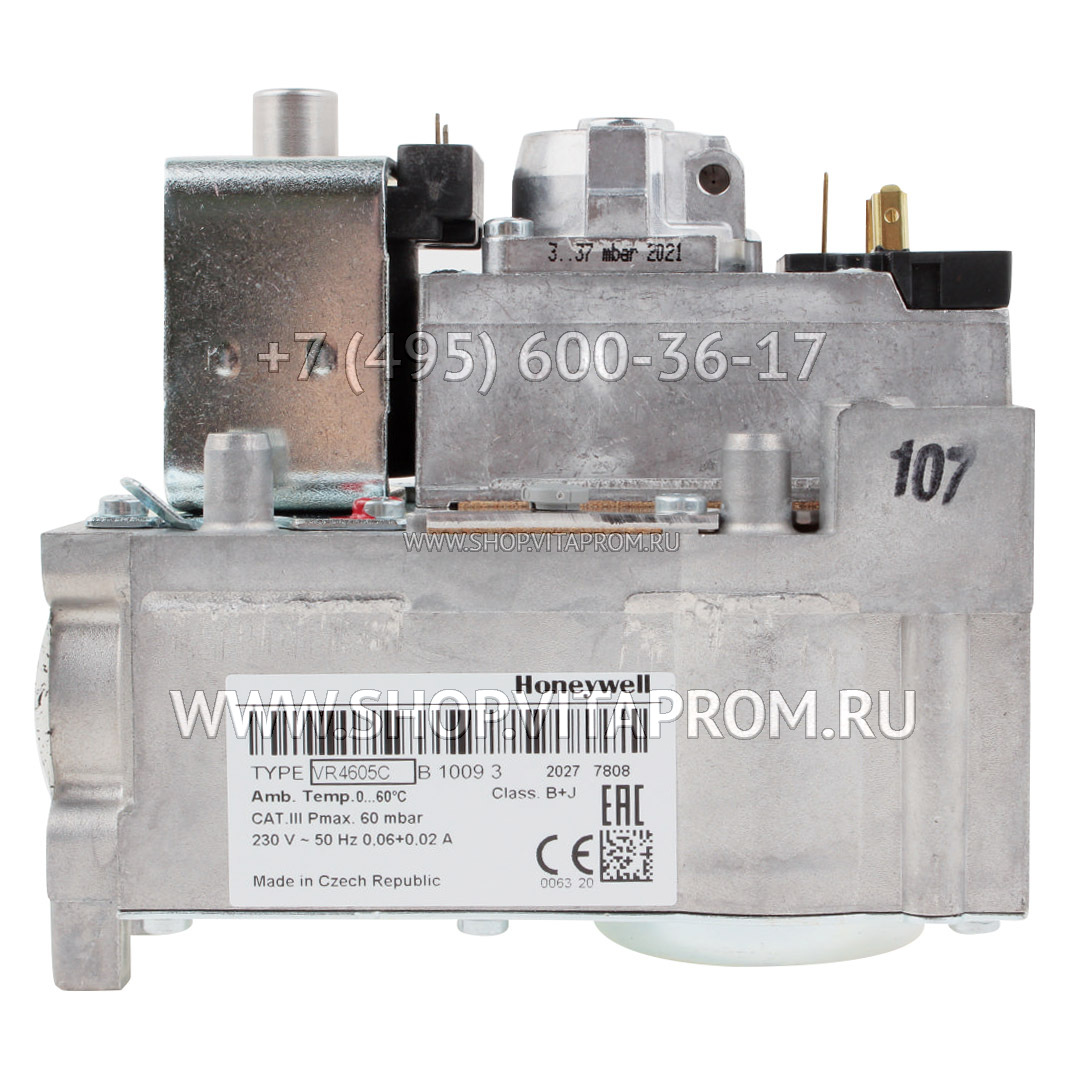

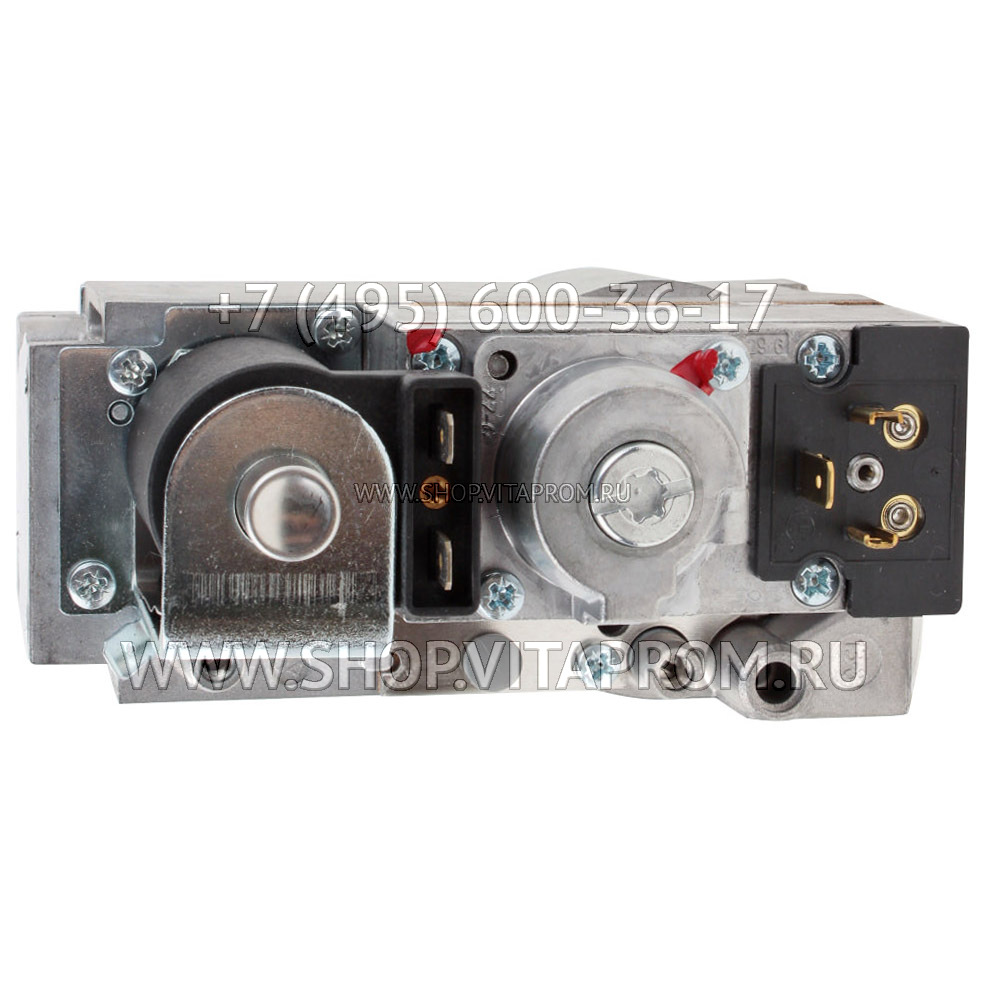

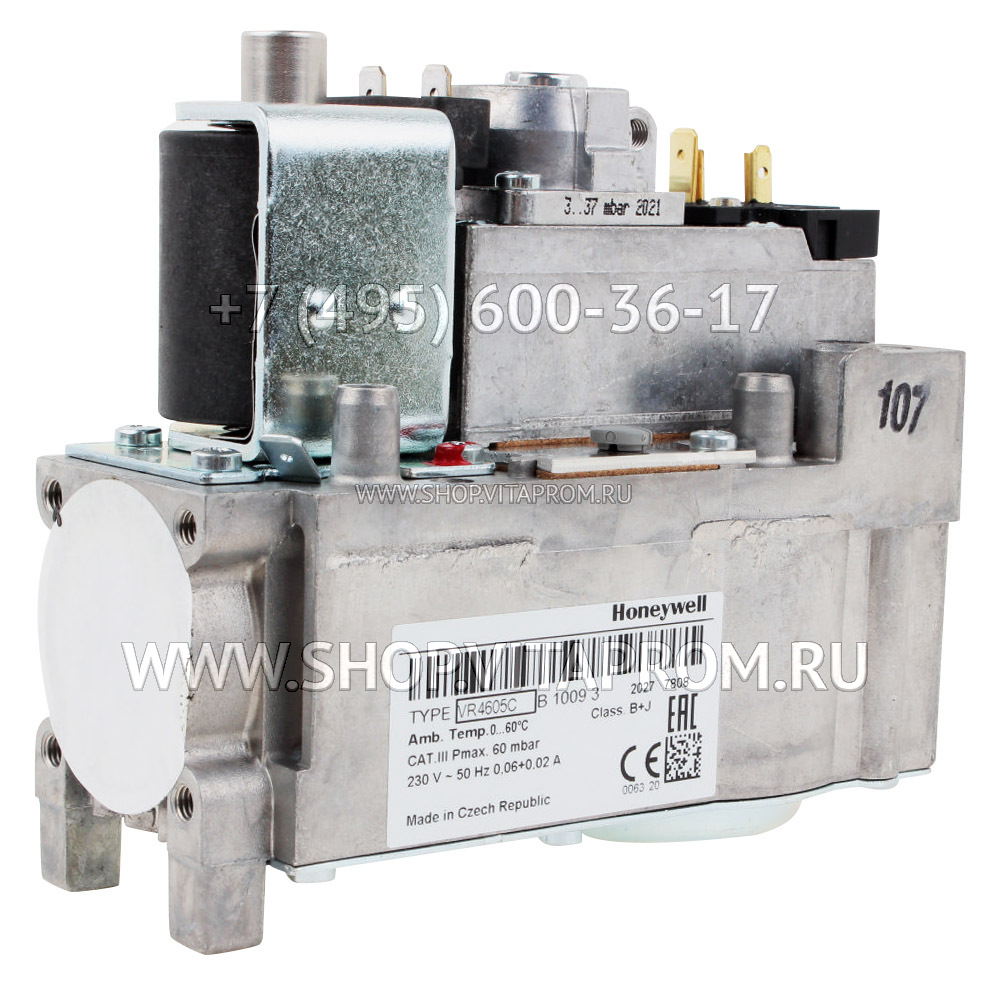

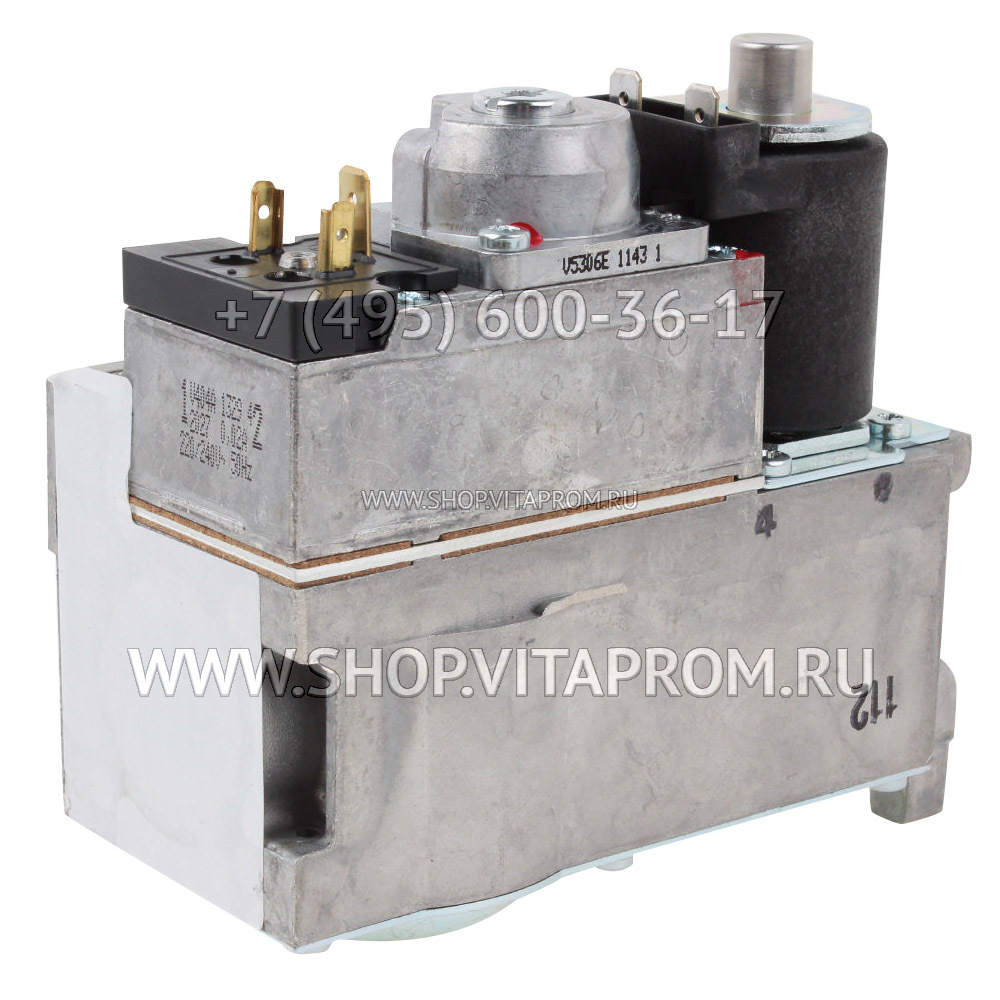

Газовый клапан Honeywell VR4605CB1009B

Газовые регуляторы Honeywell VR4605CB1009B разработаны для эффективного контроля потока газа в домашных системах отопления, бойлерах и водонагревателях. Они выполняют стандартные функции и могут быть дополнены различными опциями, такими как регуляторы давления, дроссельные клапаны, устройства для плавного зажигания, двухуровневое регулирование и контроль расхода газа. Кроме того, газовые клапаны Resideo VR4605CB 1009B Compact Automatic способны работать с различными источниками питания, включая сетевое и низковольтное, и имеют различные пропускные способности.

Эти регуляторы оборудованы двумя электрическими исполнительными механизмами: одним для управления предохранительным клапаном класса A или B в соответствии с EN 161, и другим — для управления основным клапаном класса B, C или J согласно EN 161. Они подходят для работы с различными видами газов, включая нефтяные газы MFD группы A (G110), MFD группы B (G120), природный газ H (G20), природный газ L (G25) и сжиженный газ LP (G30).

Общие характеристики

• Вход и выход подходят для фланцевого соединения
• Экран на входной стороне
• Напорный кран на входной и выходной сторонах
• Вход для подключения газа: диаметр 23 мм, выход: диаметр 23 мм
• Компрессионный фитинг —
• Противодавление 1-го клапана: 50 мбар; 2-го клапана: —
• Температура окружающей среды 0…60°C
• Максимальное входное давление 60 мбар
• Соответствие требованиям CE да

Примечания

• Переключаемый софтлайт (в сочетании с адаптером в сборе)
• Катушка с верхним соединением

Функции управления

• Максимальное рабочее давление 45 мбар
• Контрольный расход 0,1 м3/ч (мин)
• Требования к утечке в соответствии с EN 126
• Производительность (по воздуху) 3,1 м3/ч при перепаде давления 3 мбар
• Давление Softlite 5 мбар -3,5/+0 через 1,5 с

Стандартные условия

1. Индикация расхода в метрах кубических в час (м³/ч).

2. Регистрация выходного давления с помощью датчика, подключенного к полудюймовой трубе, длина которой в 10 раз превышает диаметр трубы. Это осуществляется через короткий шланг, длина которого равна 5 диаметрам трубы.

3. Номинальное напряжение.

4. Вертикальное положение, означающее, что исполнительные устройства находятся сверху.

5. Номинальное входное давление — 25 миллибар, сухой воздух при температуре 20 °C.

6. Давление окружающей среды = 1013 миллибар.

7. Температура окружающей среды = 20 °C.

8. Выходная диафрагма с диаметром 2,8 мм.

Общие положения

Газовый электромагнитный клапан VR4605 CB 1009B обладает рядом характеристик, которые можно разделить на следующие аспекты:

1. Совместимость с различными системами отопления: Этот клапан совместим с различными методами розжига, такими как DSI, HSI или IP, для главной горелки в отопительных газовых системах.

2. Управление горелкой: Управление главной горелкой осуществляется двухпозиционными электрическими исполнительными устройствами.

3. Фильтрация: Клапан оснащен внутренним мелкосетчатым фильтром на входной стороне. По запросу, можно добавить выходной сетчатый фильтр.

4. Разнообразие моделей: Доступны разные модели с разной силой закрытия клапана, включая B + B, B + J, B + C, A + J и A + C.

5. Измерение давления: Клапан имеет штуцеры для измерения давления на входной и выходной сторонах с наружным диаметром 9 мм. Это позволяет контролировать и настраивать давление горелки.

6. Удобный монтаж: Клапан можно монтировать в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

7. Монтажные отверстия: Клапан имеет два резьбовых монтажных отверстия в основании для удобного крепления на отопительной установке.

8. Соединение с разъемами: Двухпозиционное исполнительное устройство выполнено в следящем типе и имеет электрический разъем по стандарту DIN, что упрощает его соединение с разъемами AMP.

Принцип действия

Принцип функционирования регулятора Ханивел VR4605CB1009 заключается в автоматическом управлении выходным давлением газа. Этот регулятор оборудован встроенной системой положительной обратной связи, которая обеспечивает надежное закрытие главного клапана в случае потери электропитания или изменения поступления газа. Эта система гарантирует стабильное выходное давление независимо от колебаний входного давления. Когда регулятор отдаёт небольшие объемы газа, выходное давление регулируется для компенсации различий в давлениях. В случае, если регулировка давления не требуется, можно заблокировать пружину регулятора, что позволит полному давлению «сервогаза» определять положение главного клапана и управлять выходным давлением.
