Линза кварцевая со сферической оптикой Kromschroder 74960611 для УФ-датчика пламени UVS10 — это специальное сменное оптическое окно (линза) из кварцевого стекла, предназначенное для установки в датчик контроля пламени UVS10. Она используется в системах автоматики промышленных газовых горелок для обеспечения качественного и стабильного сигнала пламени .
В отличие от плоского кварцевого стекла (арт. 74960612), данная линза имеет сферическую форму и действует как собирающая линза. Это позволяет увеличить угол захвата и расстояние между датчиком и факелом, что дает больше гибкости при монтаже. Если ваша горелка нестабильно работает, часто отключается из-за потери сигнала пламени или вы не можете добиться надежного срабатывания датчика UVS10, причиной может быть загрязнение или повреждение этой линзы .
Технические характеристики
Параметр Значение
Артикулы 74960611, 1094101, 624.457.001
Производитель Kromschroder / Honeywell (Германия)
Совместимость УФ-датчик пламени UVS10
Тип Сферическая кварцевая линза (линза Френеля / увеличительная)

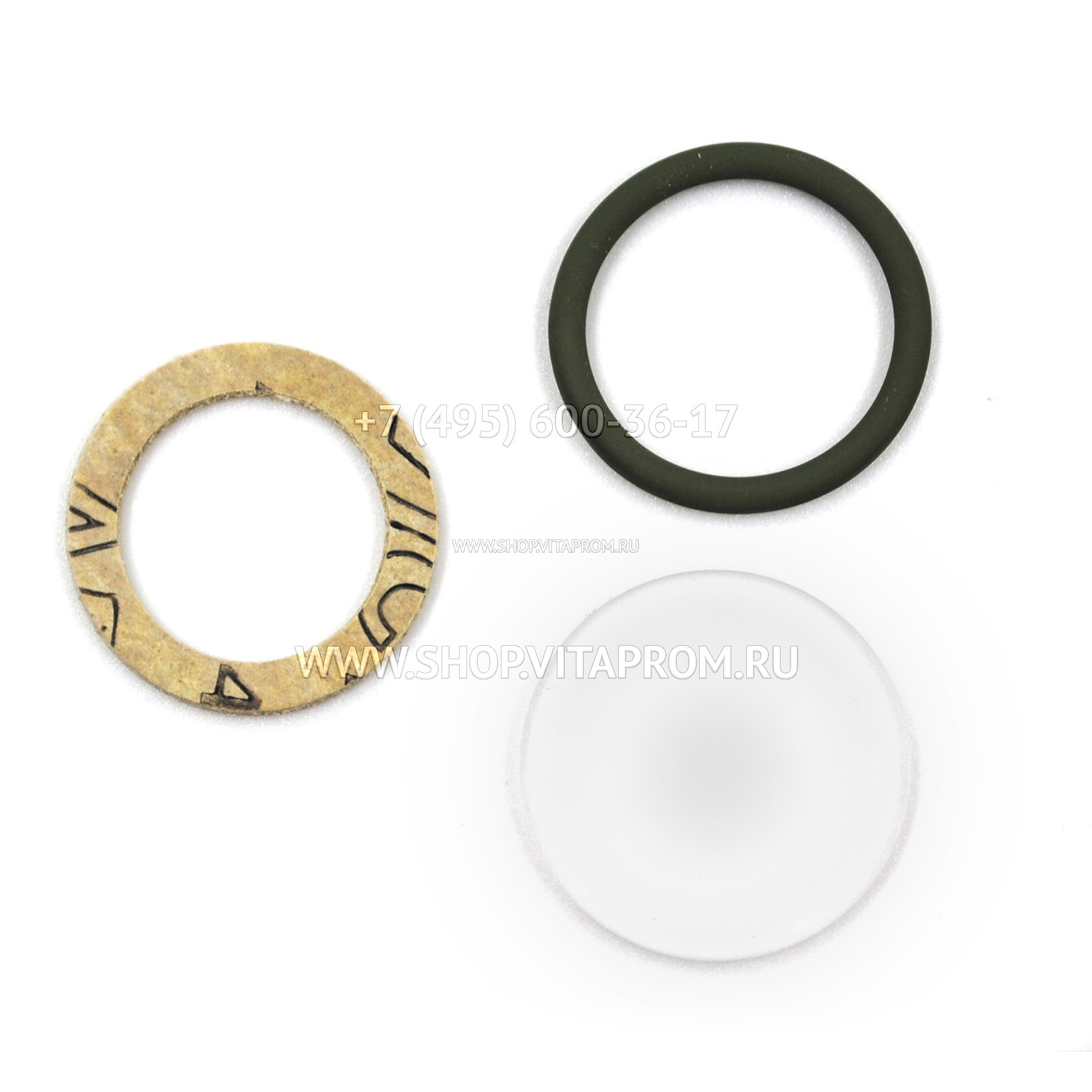

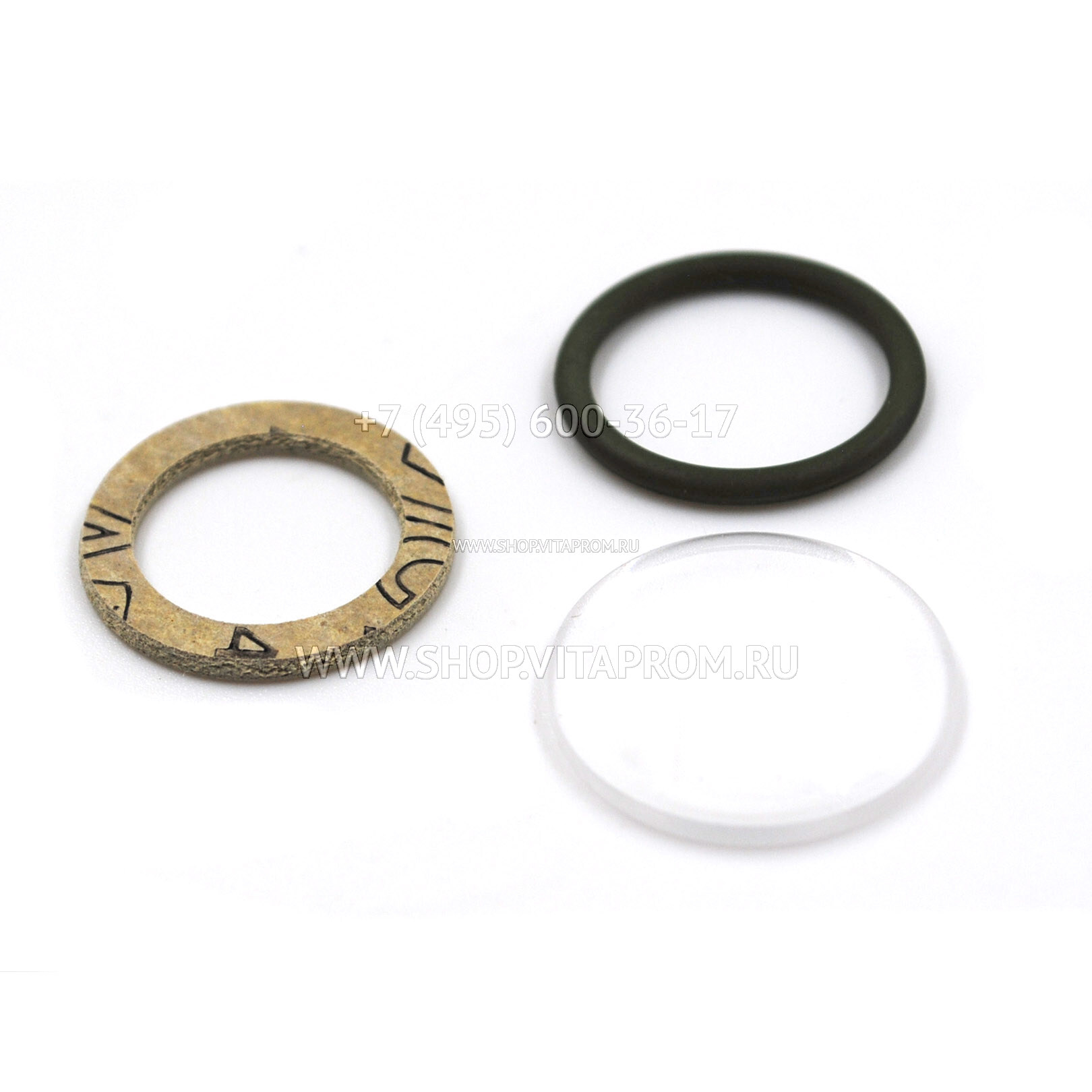

Комплектация Линза + уплотнительная прокладка (в комплекте)
Материал Кварцевое стекло (высокая прозрачность для УФ-излучения 190–270 нм)
Вес 0,024 кг (24 г)
Применение Промышленные горелки, печи, теплогенераторы
Особенность Увеличивает дистанцию наблюдения за пламенем
Как это работает и зачем нужна замена
Датчик UVS10 «видит» ультрафиолетовое излучение факела через специальное окно. В зависимости от модели датчика, используются два типа окон:
Плоское кварцевое стекло (74960612): Стандартный вариант для большинства применений.
Сферическая линза (74960611 — ваш вариант): Используется, когда датчик необходимо расположить дальше от факела или когда нужно «собрать» больше света от пламени для надежного срабатывания.
В отличие от плоского стекла, линза работает как увеличительное стекло. Она позволяет значительно увеличить дистанцию между датчиком и пламенем — примерно до 600–1200 мм (против 300–400 мм у плоского окна) .
Правильная фокусировка критически важна: Выпуклая сторона линзы должна быть направлена строго в сторону пламени .
✅ Ключевые преимущества
Увеличенная дистанция наблюдения: Позволяет установить чувствительный UV-датчик на безопасном расстоянии от горячей зоны горелки, что продлевает срок службы электроники датчика .
Стабильный сигнал пламени: Обеспечивает надежную передачу УФ-лучей от факела к сенсору UVS10, предотвращая ложные блокировки горелки.
Оригинальное качество Kromschroder: Изготовлена из специального кварцевого стекла, обладающего высокой пропускной способностью в жестком ультрафиолете, который не пропускает обычное стекло.
Полная совместимость: Является прямой заменой старой загрязненной или треснувшей линзы в датчиках Kromschroder UVS10 .
Герметичность: В комплекте с линзой идет специальная уплотнительная прокладка, обеспечивающая герметичность корпуса датчика (класс защиты IP65) .
Рекомендации по обслуживанию
Проверка: При плановом техобслуживании горелки обязательно очищайте линзу UVS10 от пыли и отложений сажи — это основная причина слабого сигнала пламени.
Замена: При появлении трещин, сколов или сильной эрозии (помутнении) кварца, линзу необходимо заменить, так как она теряет прозрачность для УФ-лучей.
Установка: При монтаже убедитесь, что выпуклая сторона линзы смотрит на пламя, а прокладка обеспечивает надежное уплотнение .
Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления. Производитель оставляет за собой право менять конструкцию, внешний вид, конфигурацию и упаковку, что не влияет на функциональные способности изделия и на работу газового оборудования.
Артикулы для заказа: 74960611, 624.457.001
