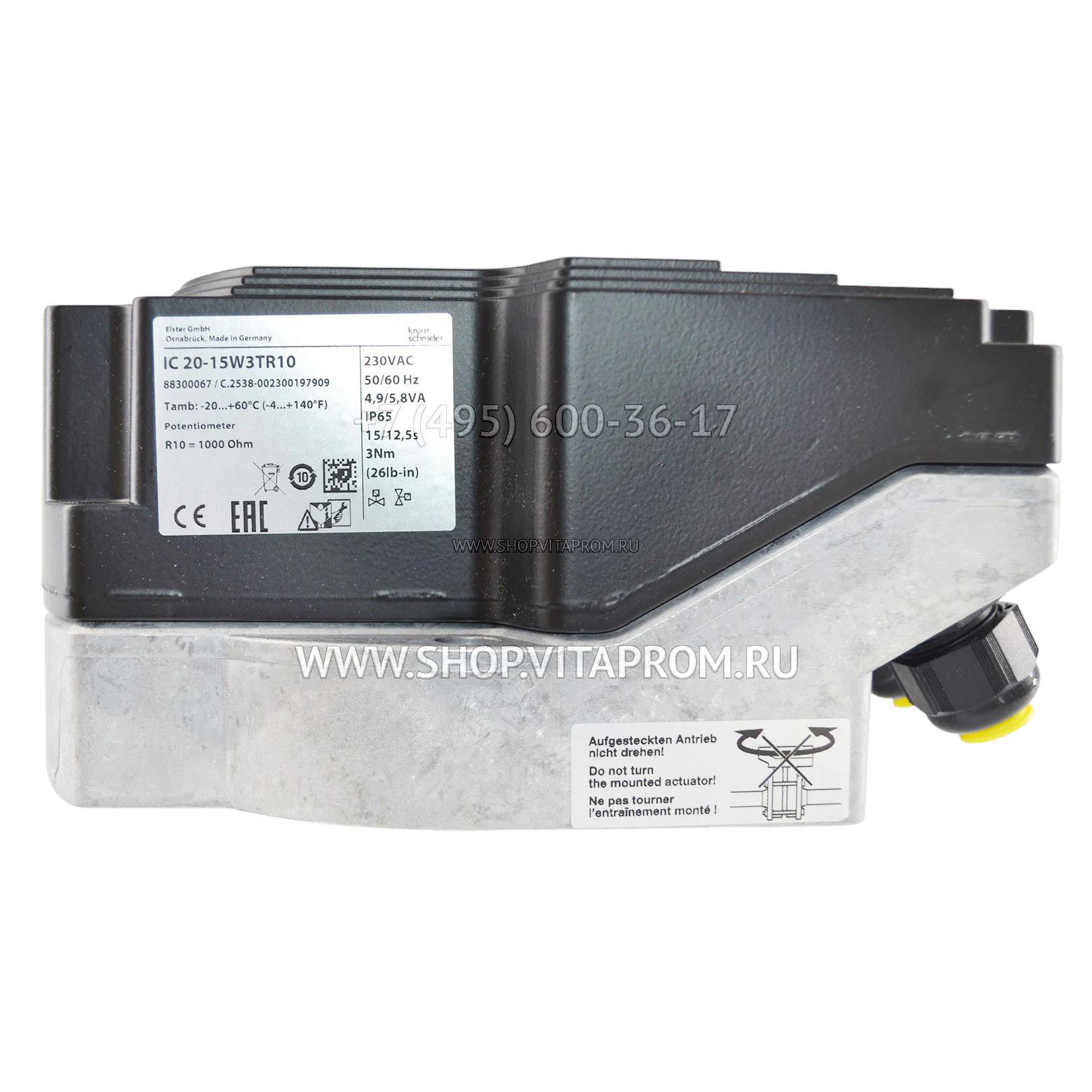

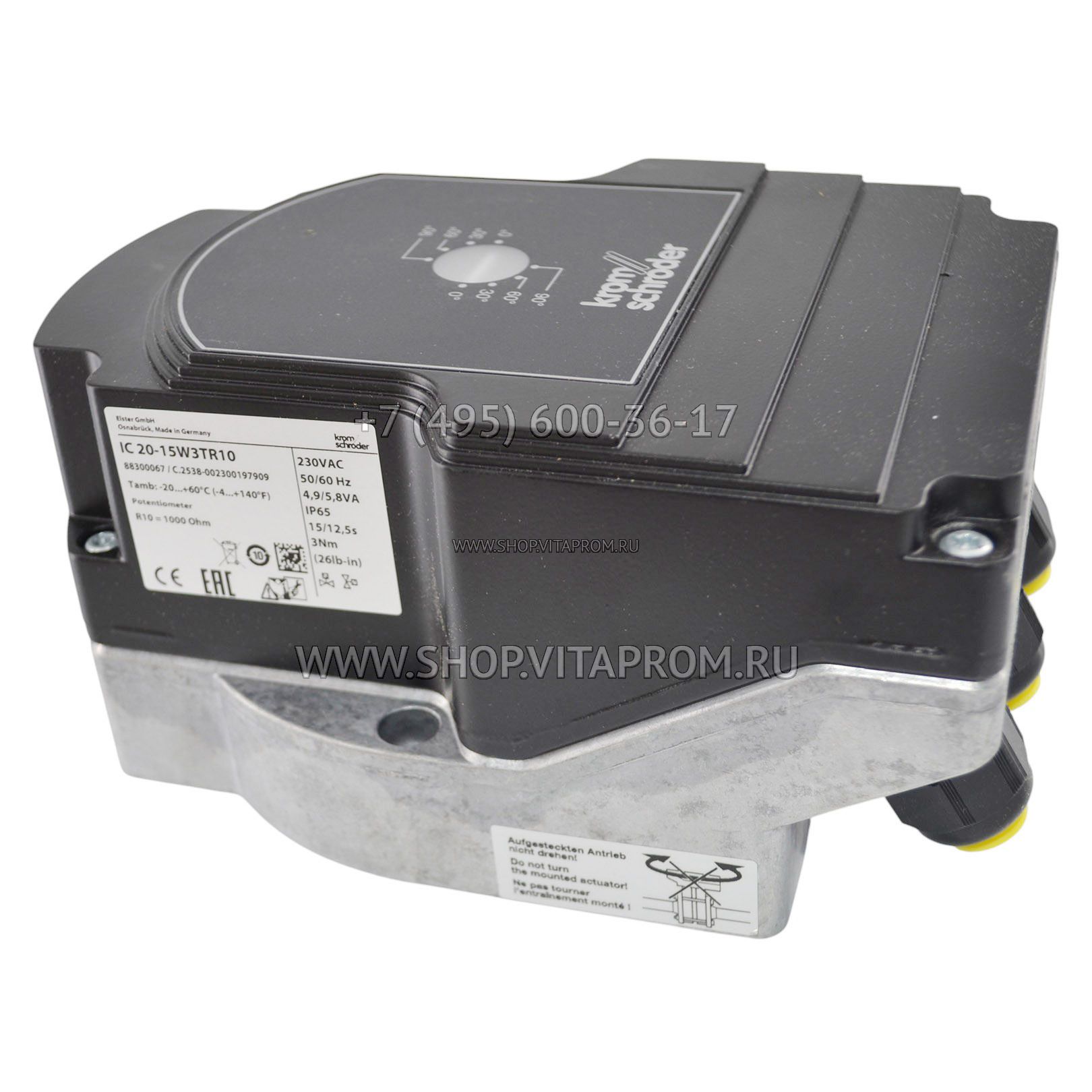

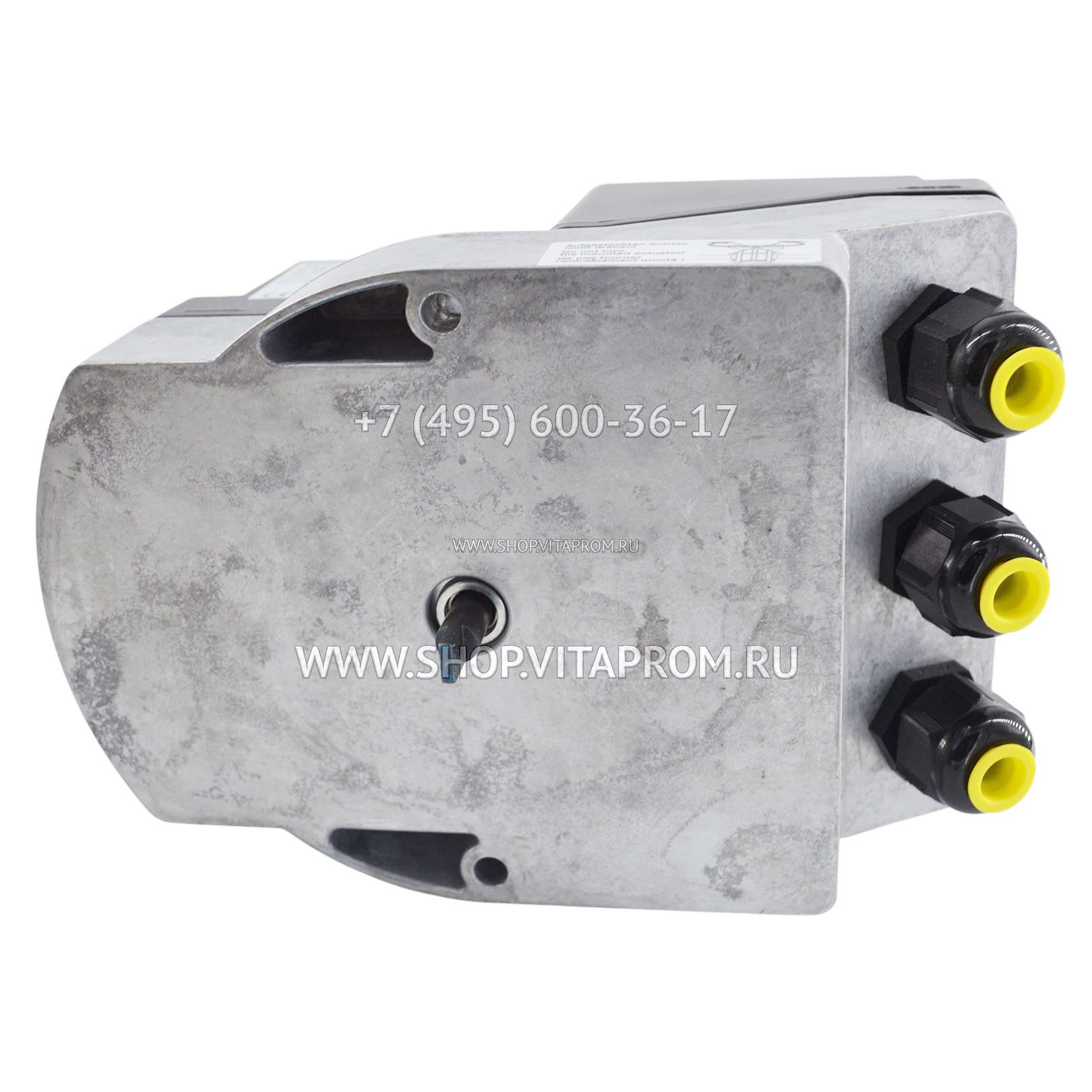

Сервопривод Kromschroder 88300067 IC20-15W3TR10

Сервопривод Kromschroder 88300067 IC 20-15W3TR10 для передачи вращательного движения (0-90°), для управления газовыми и воздушными клапанами, обратная связь по положению через внешний указатель положения, степень защиты IP 65.

Технические параметры: серия: 20, с беспотенциальными концевыми выключателями; время хода: 15; напряжение питания: 230 В~, 50/60 Гц; крутящий момент: 3 Н·м; управление: трёхпозиционное шаговое управление; потенциометр обратной связи: 1000 Ом.

Кромшредер 88300067 входит в комплекты:

• 88300521 IFC 1-/-05-08PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88300524 IFC 1-/-05-15PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88300528 IFC 1-/-05-20PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88301508 IBA 50Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88301675 IFC 120/20R05-15PPPP/20-15W3TR10-I линейный регулятор расхода с сервоприводом
• 88301688 IBG 50Z05/20-15W3TR10 дроссельная заслонка для газа, сертификация ЕС, с сервоприводом
• 88301709 IBA 100Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88301732 IBGF 40/32Z05/20-15W3TR10 дроссельная заслонка для газа, без зазора, с сервоприводом
• 88301745 IBA 125Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88302027 IBGF 100/80Z05/20-15W3TR10 дроссельная заслонка для газа, без зазора, с сервоприводом
• 88302035 IBG 100Z05/20-15W3TR10 дроссельная заслонка для газа, сертификация ЕС, с сервоприводом
• 88302096 IBA 150Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88302183 IBA 80/65Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88302391 IBA 40/25Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88302392 IBA 50/32Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88302480 IFC 125/25R05-20PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88302636
• 88302777 IFC 365/65R05-32MMPP/20-15W3TR10-I линейный регулятор расхода с сервоприводом
• 88302779 IFC 365/65R05-25MMPP/20-15W3TR10-I линейный регулятор расхода с сервоприводом
• 88302790 IFC 350/50F05-25MMPP/20-15W3TR10-I линейный регулятор расхода с сервоприводом
• 88302843 IBA 80Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88303054 IBA 80/50Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88303116 IBAF 80Z05/20-15W3TR10 дроссельная заслонка для воздуха, без зазора, с сервоприводом
• 88303118 IFC 115/15R05-08PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88303226 IFC 115/15R05-08PPPP/20-15W3E линейный регулятор расхода с сервоприводом
• 88303393 IFC 350/65R05-40MMPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88303418 IBHR 100Z01A/20-15W3TR10 дроссельная заслонка для воздуха и дымовых газов до 550°C с сервоприводом
• 88303445 IFC 115/15R05-15MMPP/20-15W3TR10-I линейный регулятор расхода с сервоприводом
• 88303463 IBG 40Z05/20-15W3TR10 дроссельная заслонка для газа, сертификация ЕС, с сервоприводом
• 88303531 IBA 100/65Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88303640 IBAF 125/80Z05/20-15W3TR10 дроссельная заслонка для воздуха, без зазора, с сервоприводом
• 88303874 IBAF 150Z05/20-15W3TR10 дроссельная заслонка для воздуха, без зазора, с сервоприводом
• 88303994 IBAF 100/65Z05/20-15W3TR10 дроссельная заслонка для воздуха, без зазора, с сервоприводом
• 88303995 IFC 110/10R05-08PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88303996 IFC 120/20R05-08PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88303997 IFC 125/25R05-08PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88304000 IFC 110/10R05-15PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88304001 IFC 115/15R05-15PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88304002 IFC 120/20R05-15PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88304003 IFC 125/25R05-15PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88304010 IFC 110/10R05-20PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88304011 IFC 115/15R05-20PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88304012 IFC 120/20R05-20PPPP/20-15W3TR10 линейный регулятор расхода с сервоприводом
• 88304096 IFC110/10R05-20LPPPPZ001/20-15W3TR10
• 88304097 IFC115/15R05-20LPPPPZ001/20-15W3TR10
• 88304098 IFC120/20R05-20LPPPPZ001/20-15W3TR10
• 88304099 IFC125/25R05-20LPPPPZ001/20-15W3TR10
• 88304154 IBGF 50/32Z05/20-15W3TR10 дроссельная заслонка для газа, без зазора, с сервоприводом
• 88304190 IBA 50/40Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом
• 88304191 IBA 125/100Z05/20-15W3TR10 дроссельная заслонка для воздуха с сервоприводом

…и ещё 9 позиций.

Kromschroder 88300067 выпускается взамен снятых с производства 74106076.

Везде, где нужно точное управляемое поворотное движение в пределах от 0° до 90°, применяются эти сервоприводы. Вместе с регулирующим элементом они регулируют расход на газовых и воздушных приборах в процессах горения с плавным или ступенчатым регулированием.

Минимальное и максимальное положения задаются плавно регулируемыми переключающими кулачками, а беспотенциальные концевые выключатели добавляют к ним дополнительные положения переключения, например положение розжига и положение большого пламени.

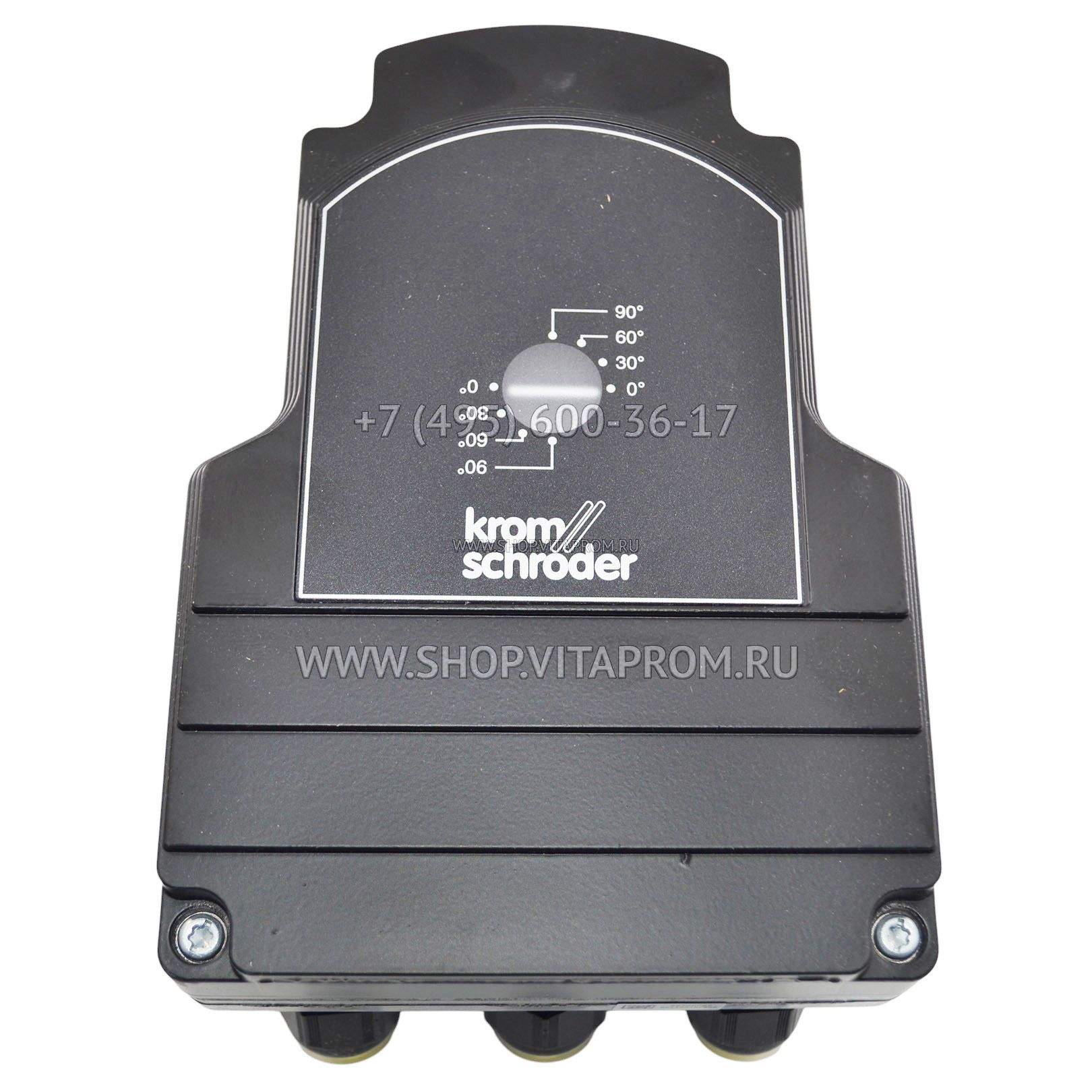

Штатный сервисный переключатель переводит устройство из автоматического режима в ручной; считываемый снаружи индикатор положения делает пусконаладку заметно проще.

Управляющий сигнал для IC 20, IC 30 и IC 50 - трёхпозиционный шаговый; исполнения IC 20..E и IC 50..E принимают также непрерывный сигнал.

Текущее положение сервопривода можно отслеживать по встроенному потенциометру обратной связи; эта функция контроля востребована в процессах автоматизации.

Поведение сервопривода, например при падении входного сигнала ниже минимального предела из-за обрыва кабеля, задаётся DIP-переключателями.

Регулируемый потенциометр подавляет колебания и помехи входного сигнала. При непрерывном регулировании входной сигнал приводится в соответствие с минимальным и максимальным углами регулировки вручную либо автоматически, а ход калибровки отображают светодиоды. Непрерывный сигнал также позволяет отслеживать текущее положение сервопривода.

Для сборки требуется комплект адаптера.

Такая комбинация обеспечивает диапазон регулирования до 25:1.

Такая комбинация обеспечивает диапазон регулирования до 10:1.

Диск заслонки может вращаться в любом из двух направлений по выбору; его положение считывается снаружи, а направление вращения показывает цветовая маркировка.

Различные монтажные комплекты позволяют согласовать сервопривод с дроссельной заслонкой в зависимости от применения. См. техническую информацию: Дроссельные заслонки DKR
