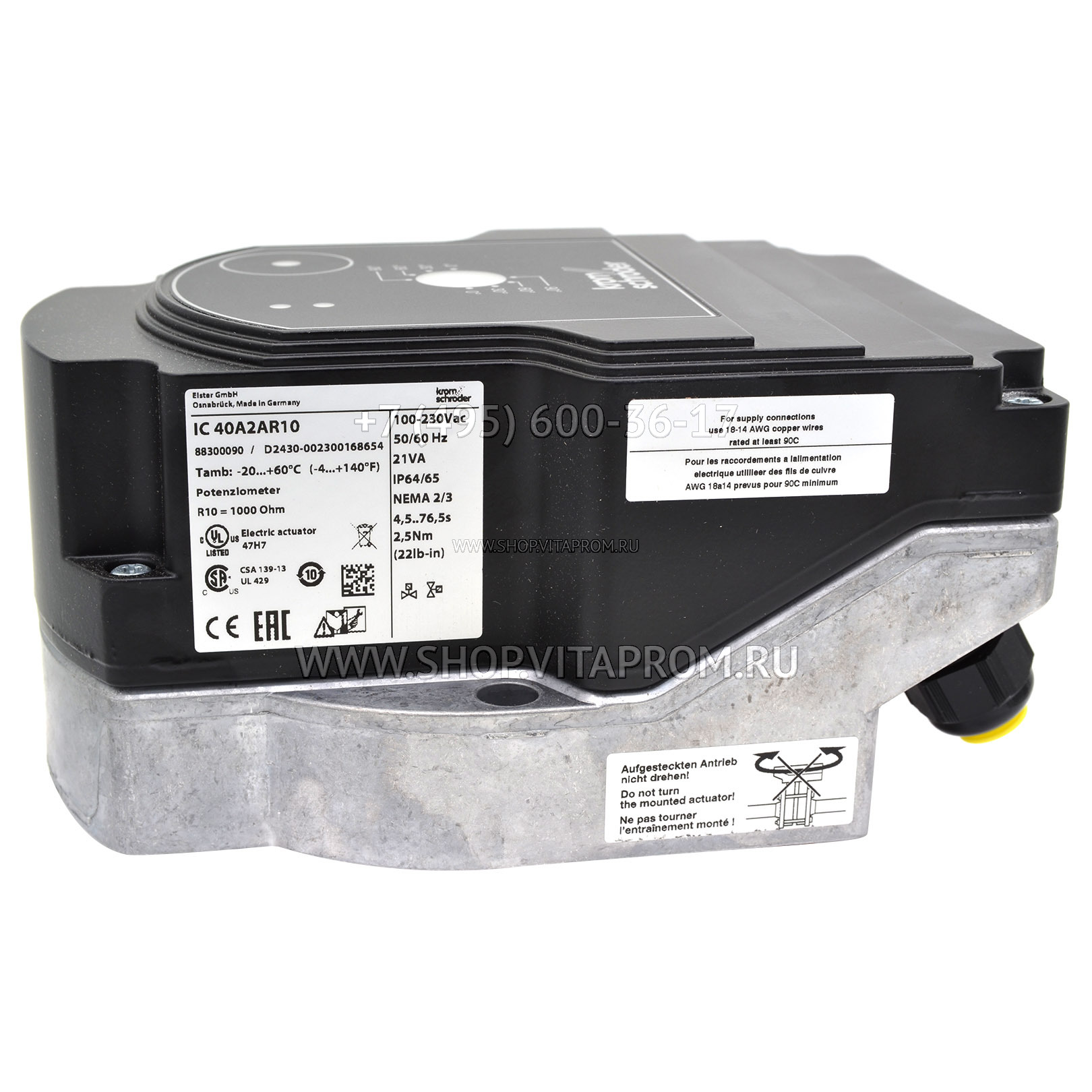

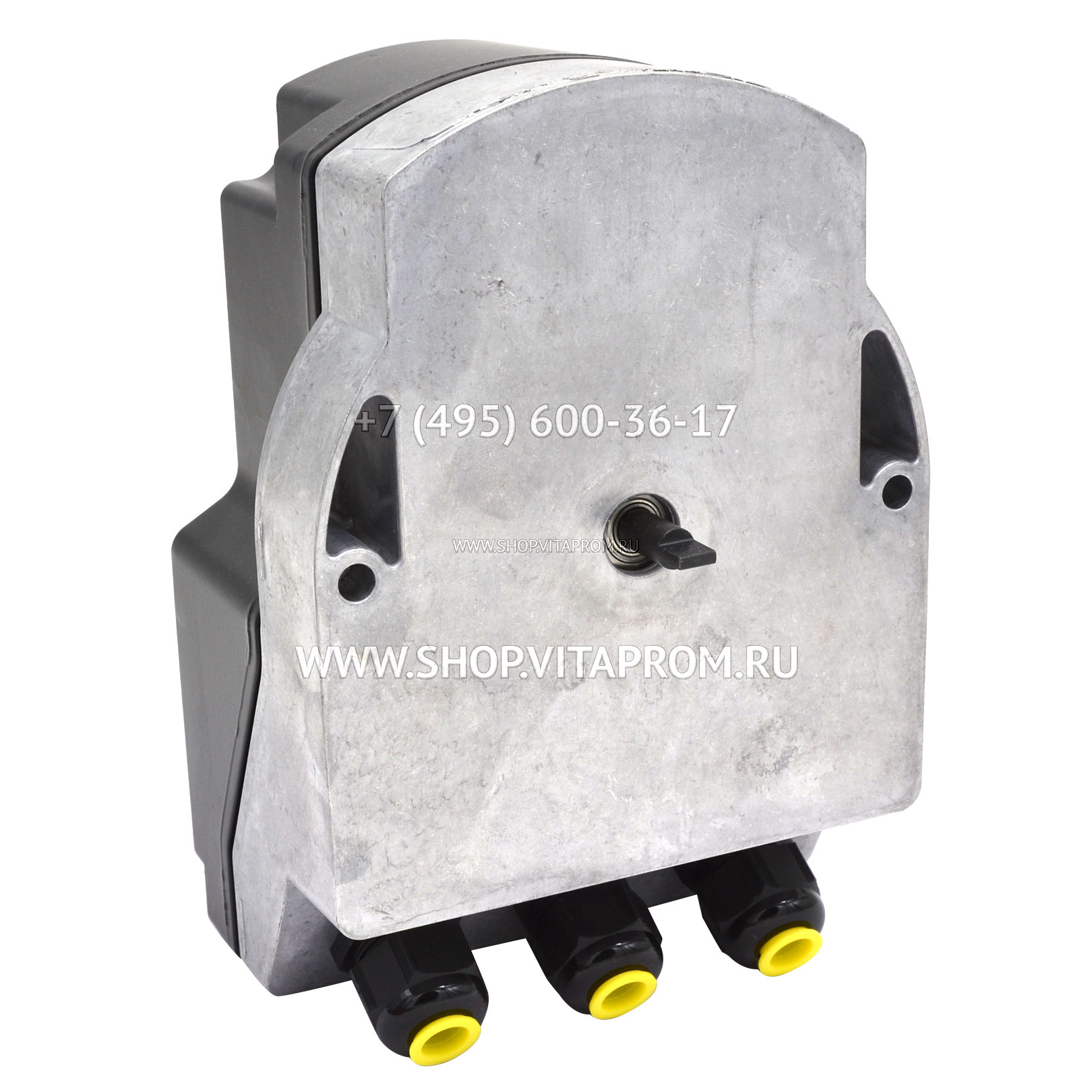

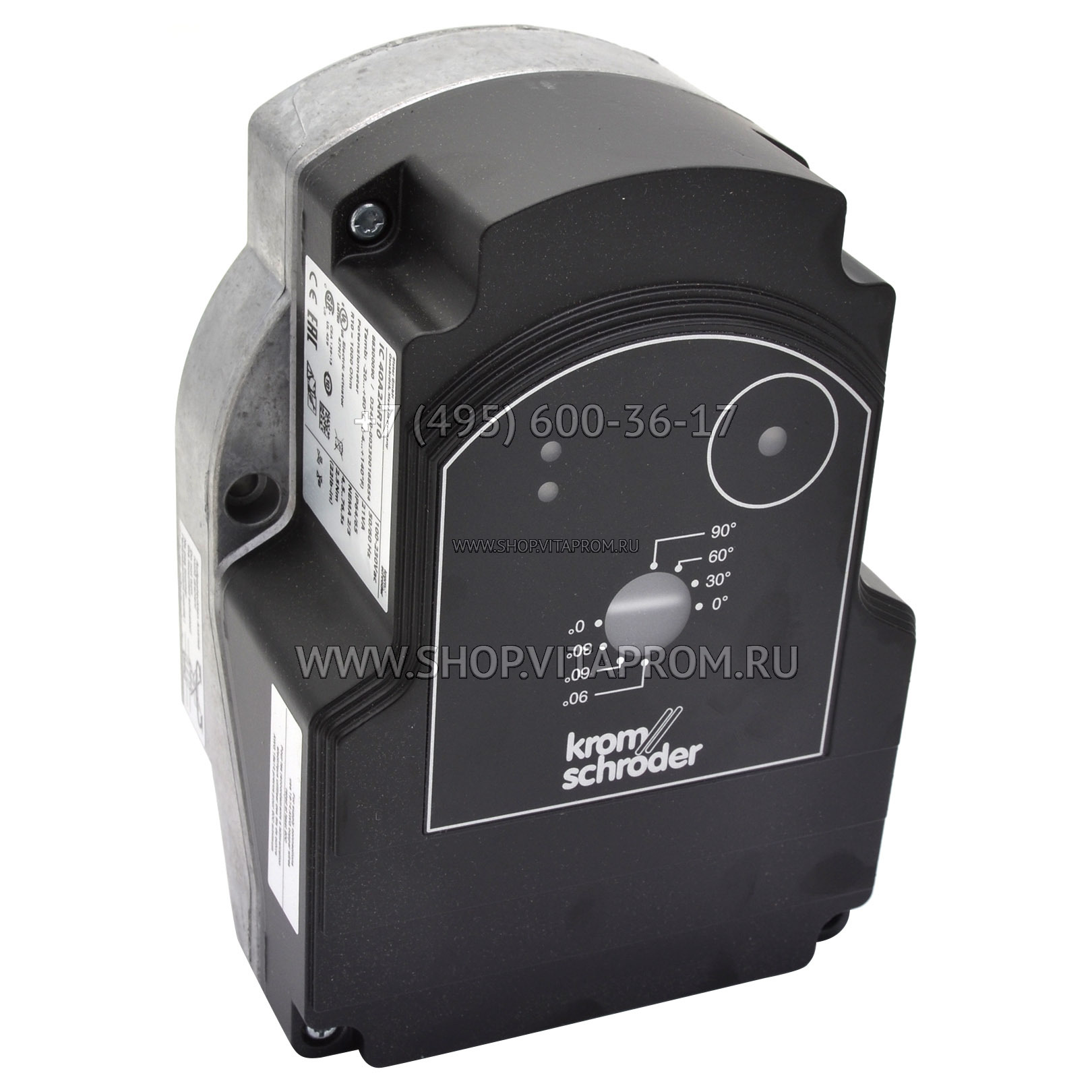

Сервопривод Kromschroeder IC 40A2AR10 88300090 предназначен для точного управления дисковыми затворами, обеспечивая контролируемое вращение в пределах от 0° до 90°. Актуатор Krom schroder IC 40A2AR10 88300090 используется для регулирования расхода газа, воздуха и дымовых газов в различных установках. Настройка и эксплуатация производятся через программное обеспечение BCSoft. Сервомотор Kromschroder IC 40A2AR10 88300090 и дисковый затвор обеспечивают широкий диапазон регулирования до 10:1, а в сочетании с регулирующим клапаном VFC (IFC) — до 25:1 для газа и воздуха.

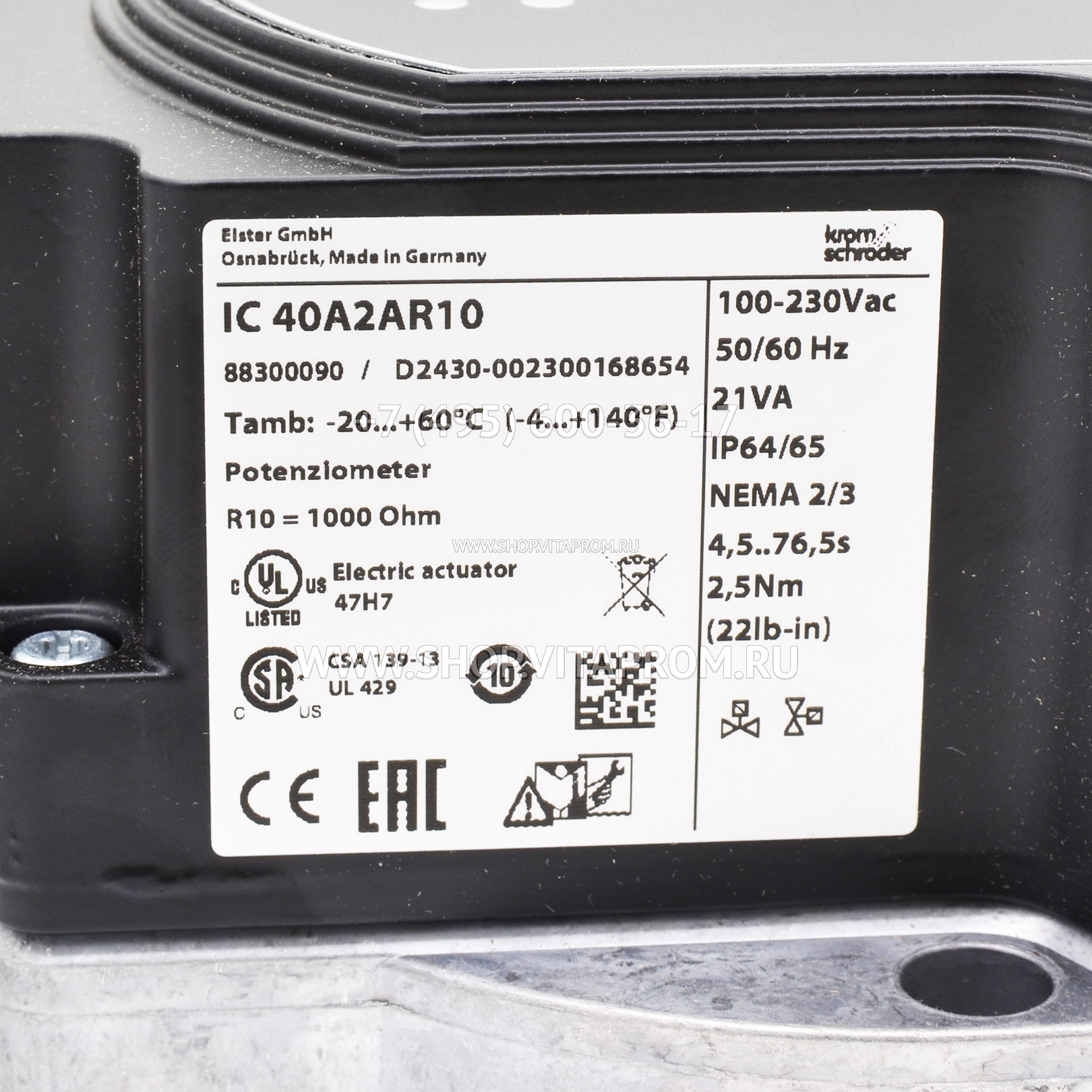

Технические характеристики актуатора Kromschroder 88300090 IC 40A2AR10
- Серия 40, программируется через оптический интерфейс
- Крутящий момент: 2 Нм
- 4 • Аналоговый вход 20 мА и цифровые входы
- Потенциометр обратной связи: 1000 Ом
- Набор параметров 68026, режим работы 21, двухпозиционный режим, время работы: 7,5 с
- Вес: 2 кг
- Напряжение питания: 100–230 В, 50/60 Гц, сервопривод автоматически настраивается на соответствующее напряжение питания.
- Пиковое значение пускового тока: макс. 8 А на макс. 10 мс
- Винтовые клеммы для кабелей до 4 мм 2 (одножильные) и для кабелей до 2,5 мм 2 с кабельными наконечниками
- Угол поворота: регулируется от 0 до 90° c точностью < 0,05°
- Тормозной момент = вращающий момент, пока подается напряжение питания
- 2 цифровых входа: каждый 24 В или 100 – 230 В
- Потребляемый ток цифровых входов: 3 мА ± 1,5 мА
- Один аналоговый вход (опционально): 4 – 20 мА (внутреннее сопротивление нагрузки макс. 500 Ом при 20 мА)
- Потенциометр обратной связи (опционально): 1 кОм ± 20 %, линейный допуск: ± 2 %, макс. допускаемая нагрузка 0,25 Вт, токопроводящий пластиковый элемент
- Скользящий контакт: снятие напряжения при высоком сопротивлении
- Два цифровых выхода: сигнальные контакты в качестве релейных переключающих контактов
- Ток через контакты цифровых выходов: мин. 5 мА (омический) и макс. 2 А
- Релейные контакты могут работать при 100 – 230 В или 24 В
- Если контакты хотя бы один раз сработают при токе > 0,1 A с напряжением > 24 В, золотое покрытие перегорает. После этого контакт может переключаться только при той же или более высокой мощности
- Степень защиты: IP 65
- Класс защиты: I
- Продолжительность включения: 100 %
- Кабельные вводы: 3 х М20 пластмассовые кабельные вводы
- Температура окружающей среды: от -20 до +60 °C, не допускается образование конденсата
- Температура хранения: от -20 до +40 °C
- Время поворота и вращающий момент у IC 40 не зависят от частоты тока в сети. Установка времени поворота возможна в диапазоне от 4,5 – 76,5 с.
Сертификация сервомотора Krom schroder IC 40A2AR10 88300090
- 2014/35/EU
- 2014/30/EU
- DIN EN 60730
