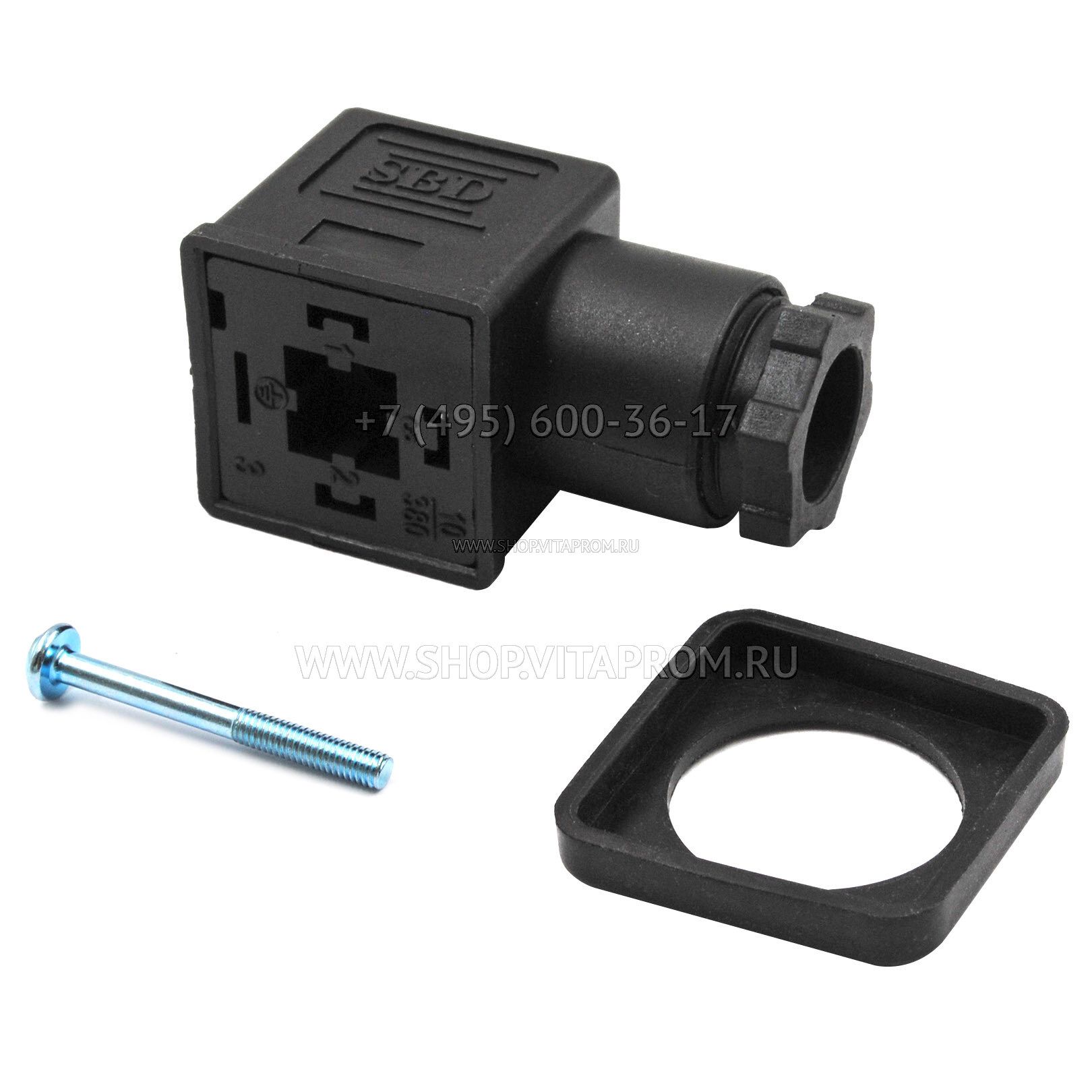

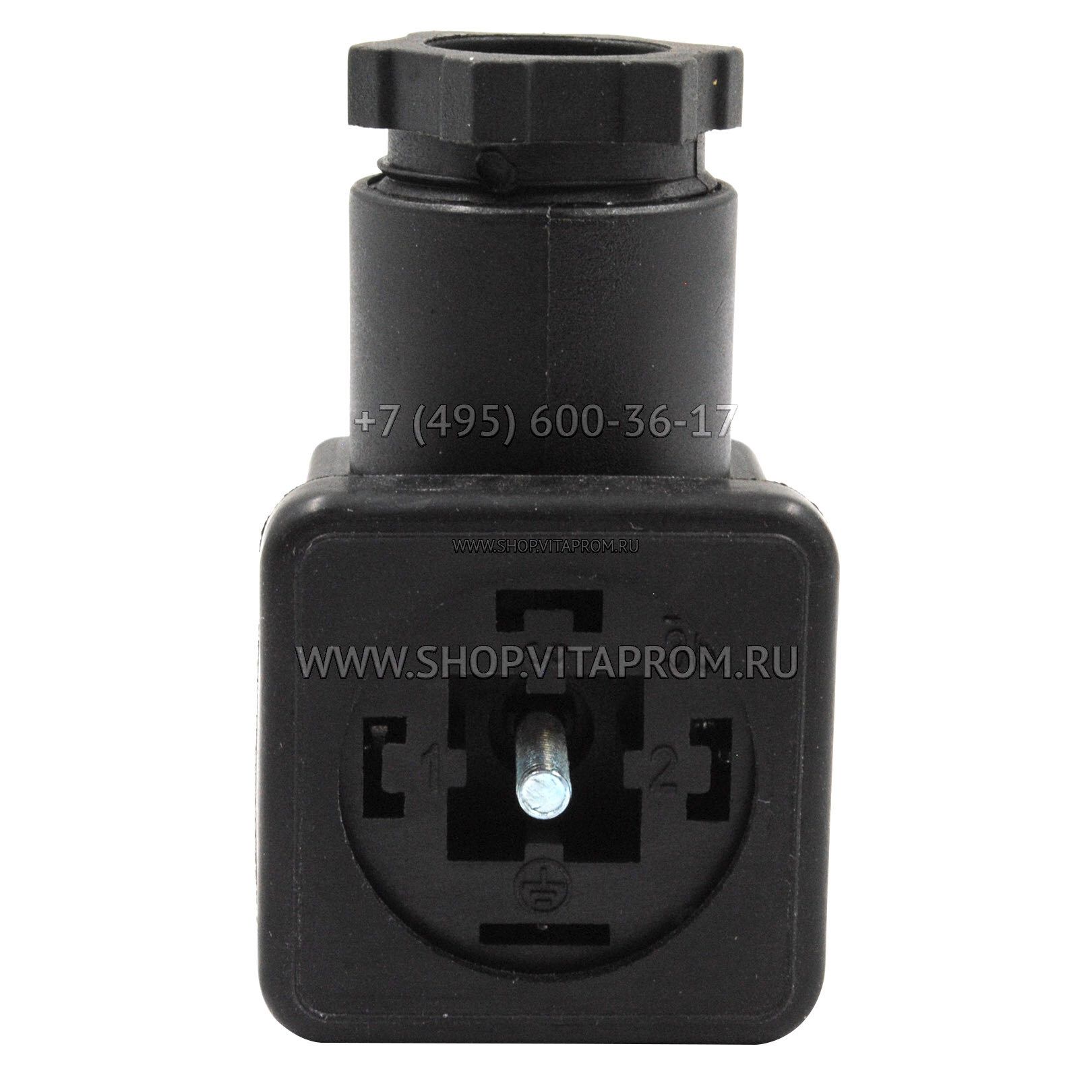

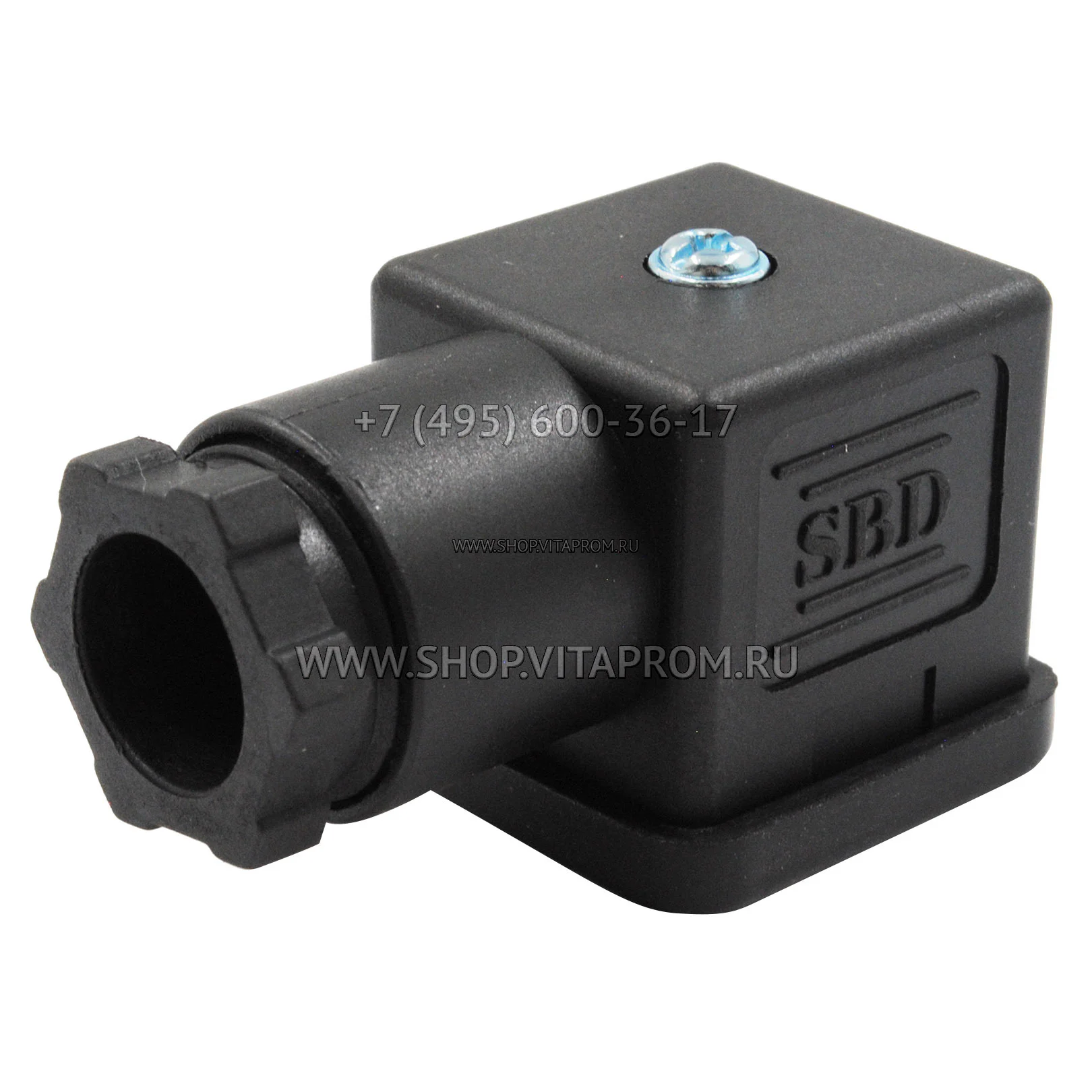

Штекер SB201-4P DIN 43650A 3+1 контакта
Штекер SB201-4P DIN 43650A с тремя силовыми и одним заземляющим контактом — это разъём для электрического соединения элементов горелочного или котельного оборудования. Такие штекеры обычно применяют при подключении электромагнитных клапанов, реле давления, сервоприводов и других устройств, работающих по сигналам топочного автомата. Через этот разъём автоматика подаёт питание на исполнительные механизмы или принимает сигналы от датчиков, поэтому его надёжность напрямую влияет на стабильность цикла розжига, регулирования мощности и аварийной защиты. Подбирают такой штекер по типу ответной части на устройстве — здесь стандарт DIN 43650A в исполнении «квадрат» с четырьмя контактами, из которых три используются для рабочих цепей, один — под заземление. От типа контактов и способа обжима (под винт, пайку или обжим) зависит допустимое сечение провода. Корпус обычно защищает соединение от пыли и влаги — степень IP указана на упаковке конкретного производителя; в данном случае изделие выпущено под брендом Витапром. При замене старого штекера важно убедиться, что контакты не окислены, не погнуты и плотно входят в гнездо. Ослабление посадки из-за вибрации или термических циклов — одна из частых причин отказа в работе клапана или датчика. Также стоит проверить герметичность обжима по месту ввода кабеля: если уплотнитель отсутствует или повреждён, внутрь разъёма может попасть конденсат или маслянистые отложения, что вызовет короткое замыкание. В документации к автомату или конкретному узлу обычно указано, какие именно штекеры предусмотрены производителем, поэтому лучше сверять число контактов и типоразмер с каталожным номером заменяемой детали.
