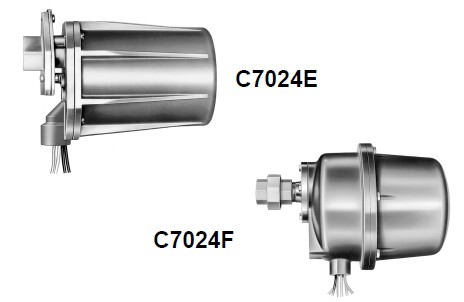

Honeywell C7024E и C7024F — это твердотельные ультрафиолетовые датчики пламени серии Purple Peeper® с питанием 24 VDC, разработанные для обнаружения пламени при сгорании природного газа, СУГ и жидкого топлива. Модели C7024E и C7024F совместимы с усилителями сигнала Honeywell R7824C с функцией динамической самопроверки и обеспечивают высокую надёжность работы в промышленных системах горелок.
Назначение и особенности
- Обнаружение ультрафиолетового излучения от сгорания углеводородного топлива
- Низкое энергопотребление за счёт твердотельной схемы
- Самопроверка с помощью встроенной шторки (12 циклов в минуту)
- Рабочая температура: -29…+79 °C
- Возможность параллельного подключения двух датчиков для повышения надёжности
Основные различия моделей
| Модель | Конструкция корпуса | Давление окна | Особенности |
|---|---|---|---|
| C7024E | Литой алюминий, NEMA 4 | 20 psi (опция 50 psi) | Для стандартных установок; встроенный теплоблок |
| C7024F | Взрывозащищённый литой алюминий | 100 psi | Для взрывоопасных зон Class 1, 2 (Groups C,D,E,F,G) |
Технические характеристики
- Напряжение питания: 24 VDC
- Макс. потребляемая мощность: 7.8 Вт
- Длина кабеля: 2.4 м (6 проводов, цветовая маркировка)
- Функция самопроверки через шторку и усилитель R7824C
- Вес: C7024E – 1.9 кг, C7024F – 6.6 кг
Комплектующие и аксессуары
- 191286 – УФ-лампа для работы при -40°C
- 190971G – модуль шторки и катушки 24 VDC
- 118367A – шарнирное крепление
- 105134 – диафрагма-ограничитель поля зрения
- 123539 – антивибрационное крепление (C7024E)
- 190105 – водяная рубашка охлаждения (C7024E)
Преимущества использования Honeywell C7024
- Высокая устойчивость к вибрациям и перепадам температуры
- Поле зрения можно ограничить с помощью диафрагмы
- Быстрая замена кварцевого окна и УФ-лампы
- Соответствие международным стандартам безопасности UL, CSA
- Надёжная работа в условиях загрязнённой атмосферы топочной камеры
В каталоге Vitaprom представлены все модели ультрафиолетовых датчиков пламени Honeywell, а также необходимые аксессуары для их монтажа и обслуживания.
