Honeywell C7061A и C7061F — это динамические УФ-датчики пламени с функцией самопроверки, предназначенные для обнаружения ультрафиолетового излучения при сгорании газа, мазута и других углеводородных топлив. Модели C7061A и C7061F применяются в составе систем безопасности Honeywell с усилителями R7061, R7861 и программируемыми блоками 7800 SERIES.
Назначение и особенности
- Обнаружение пламени по ультрафиолетовому спектру с самопроверкой
- Модель C7061F – во взрывозащищённом корпусе (EExd IIC T6)
- Рабочая температура: C7061A – от -40 до +70 °C; C7061F – от -20 до +70 °C
- Возможность установки в любом положении благодаря индикаторам на фланце
- Частота шторки: 12 циклов/мин (с R7861) или 60 циклов/мин (с R7061)
Технические характеристики
- Напряжение питания: 115/230 VAC, 50/60 Hz
- Выходной сигнал: 1.4–5.5 мкА (R7061), 1.25–5.0 В (R7861)
- Макс. длина кабеля между датчиком и усилителем: 300 м
- Давление кварцевого окна: C7061A – 20 psi; C7061F – 100 psi
- Класс защиты: C7061A – IP66; C7061F – IP65
Комплектующие и аксессуары
- 129464M – УФ-лампа
- 190971B – модуль катушки и шторки
- 118367A – шарнирное крепление
- 123539 – антивибрационное крепление
- 124204 – кварцевая фокусирующая линза (20 psi)
- 122748 – кварцевое окно (50 psi)
- 190105 – водяная рубашка (для C7061A)

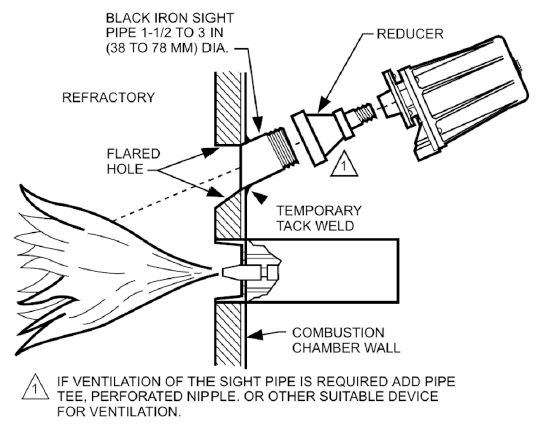

Монтаж и подключение

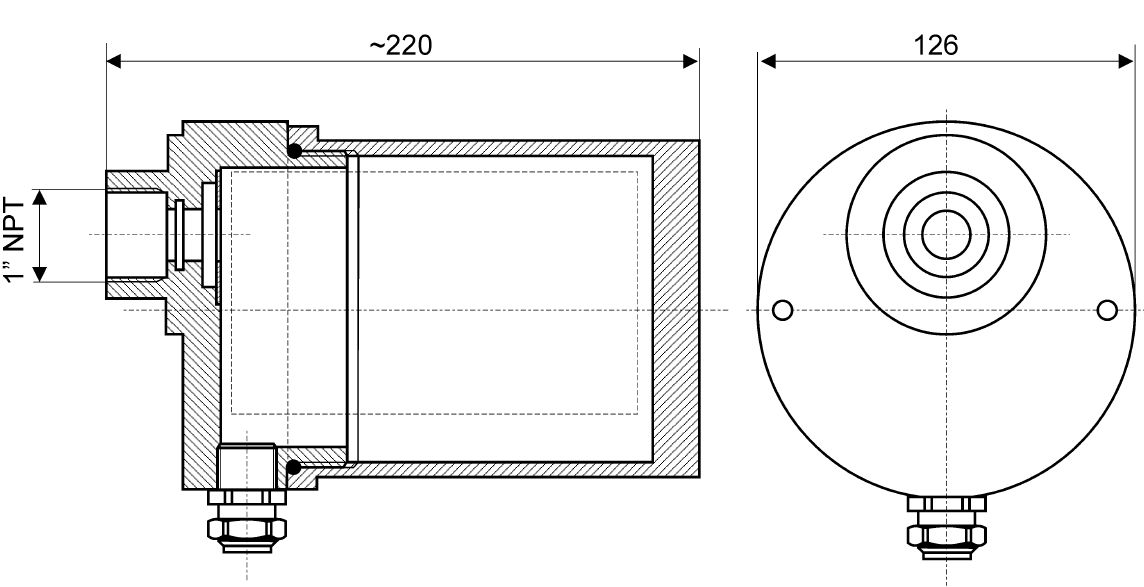

- Монтаж через резьбовой фланец: C7061A – ¾» NPT; C7061F – 1″ NPT
- Возможность параллельного подключения двух датчиков
- Функция самопроверки гарантирует надёжность сигнала
- Кабель: длина 2.4 м, NEC Class 1, 6 проводов (для C7061A1004)
- Может использоваться с антибликовыми линзами и диафрагмами для ограничения поля зрения
Преимущества Honeywell C7061
- Надёжное обнаружение пламени даже при низком излучении
- Подходит для газовых, жидкотопливных и комбинированных горелок
- Соответствие международным стандартам EN298, UL, CSA
- Лёгкая замена кварцевого окна и лампы УФ в полевых условиях
- Долговечная конструкция с защитой от пыли и влаги
В каталоге Vitaprom вы найдёте все модели УФ-датчиков пламени Honeywell C7061, а также комплектующие и аксессуары для их монтажа.
