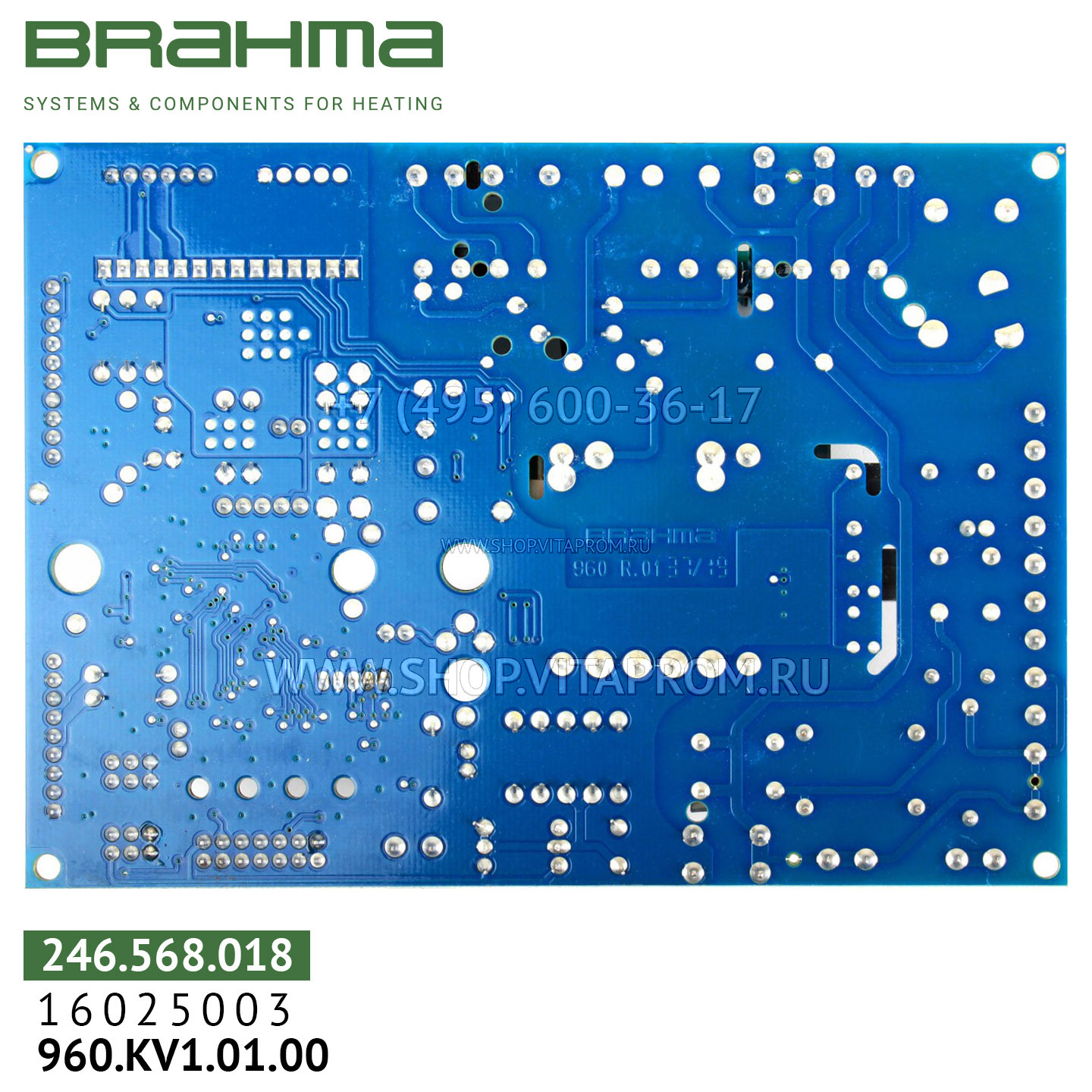

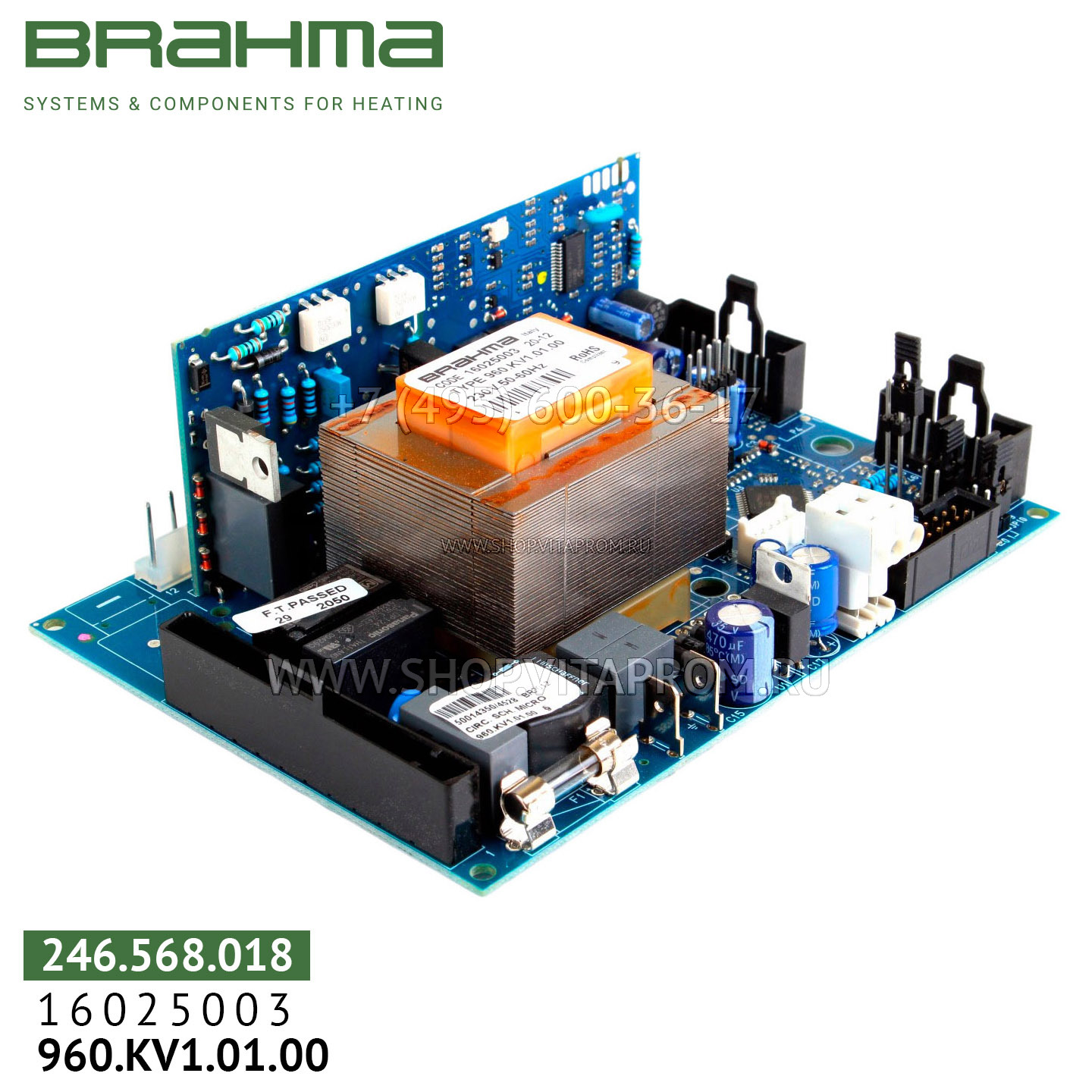

Плата Brahma 960.KV1.01.00, 16025003

Плата Brahma 960.KV1.01.00 (коды производителя 16025003, 246.568.018) — это электронный блок управления для бытовых котлов. Такие платы отвечают за основные рабочие циклы: розжиг горелки, управление циркуляционным насосом, переключение трёхходового клапана, поддержание заданной температуры и индикацию на дисплее. В котлах с премикс-горелкой эта плата также задаёт частоту вращения вентилятора, обеспечивая нужное соотношение воздуха и газа. Детали этого типа подбираются строго по модели котла, так как конфигурация разъёмов, прошивка и алгоритмы управления уникальны для каждой серии. При замене необходимо сверить нанесённую маркировку на корпусе платы с оригиналом и убедиться, что напряжение питания, тип датчиков (термисторы, ионизационный электрод) и схема подключения совпадают. В системе котла плата работает в связке с термостатами, датчиками температуры и давления, газовым клапаном, ионизационным электродом контроля пламени и блоком розжига. При аварийных ситуациях (отсутствие пламени, перегрев, падение давления) плата отключает подачу газа и блокирует работу до ручного сброса. Поэтому при неисправностях — нестарт, нестабильное горение, ошибки на дисплее — прежде всего проверяют состояние самой платы: целостность дорожек, состояние конденсаторов и реле.
