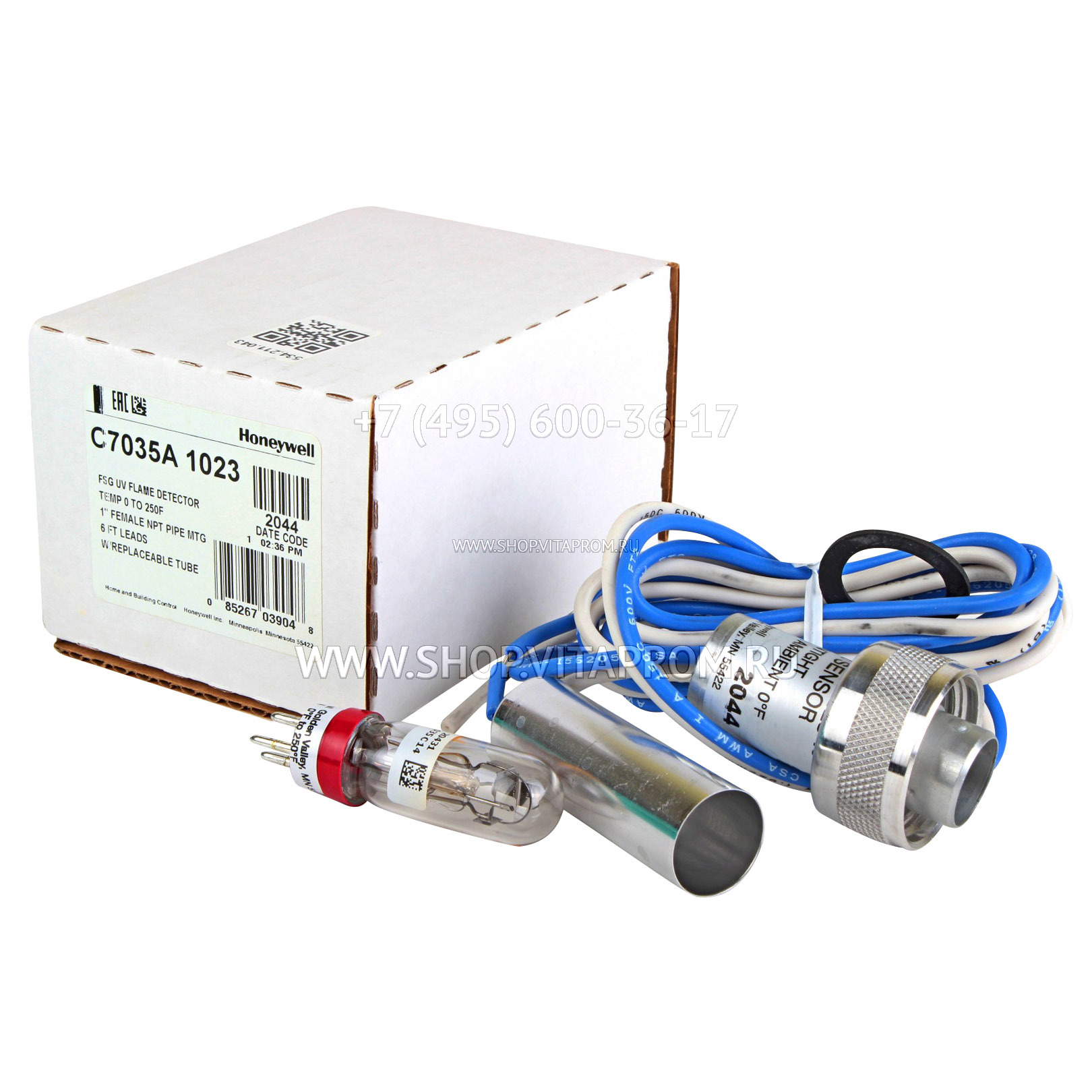

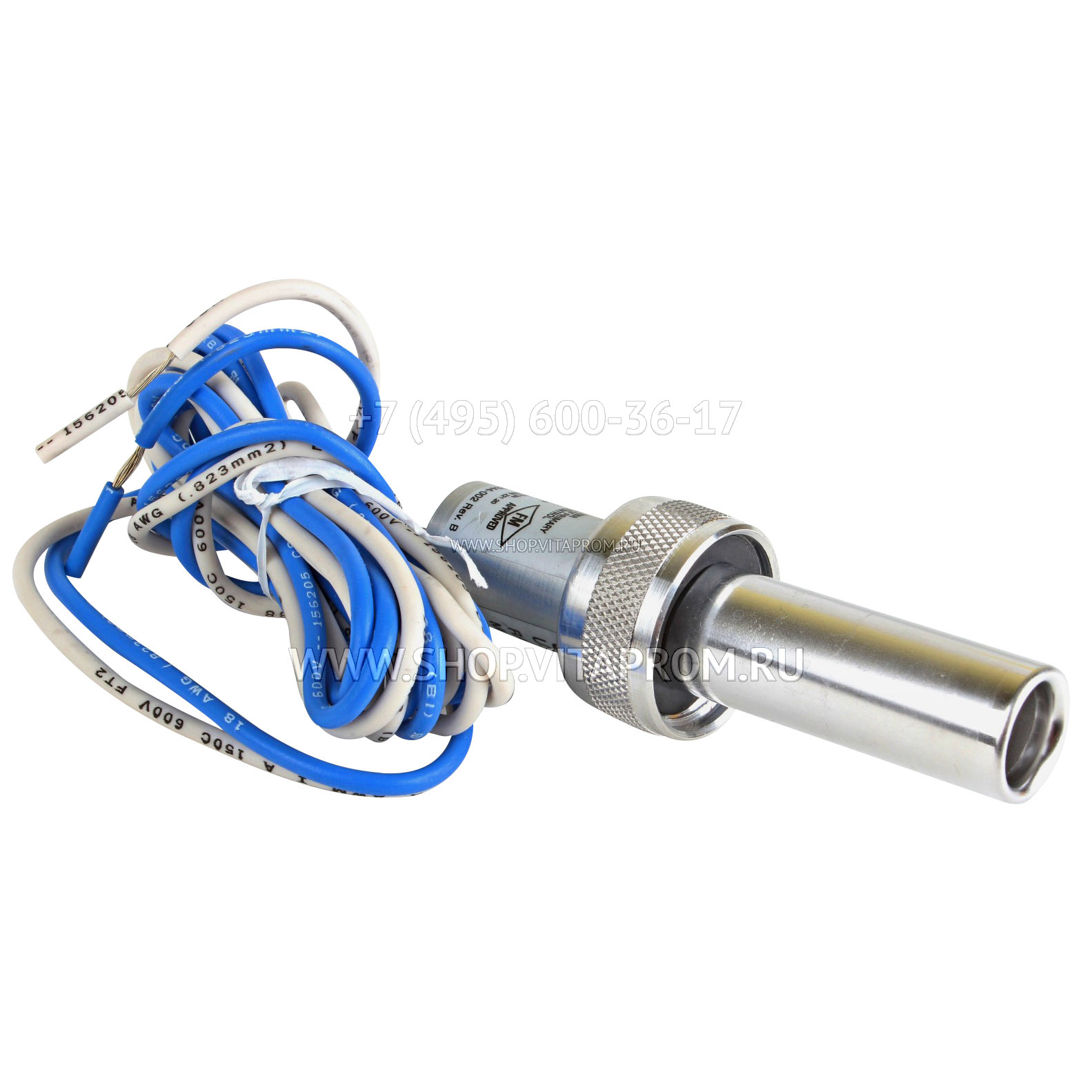

Фотоэлементы Honeywell C7035A1023/U служат для определения наличия ультрафиолетового излучения выделяемого пламенем. Детекторы пламени используются с системами контроля пламени Honeywell для обнаружения наличия пламени в газовых, нефтяных и комбинированных горелках.
Особенности
- Сенсоры пламени Resideo C7035A1023/B используются вместе с усилителями R7249A, R7290A, R7749B и R7849A, B и соответствующими устройствами управления Honeywell.

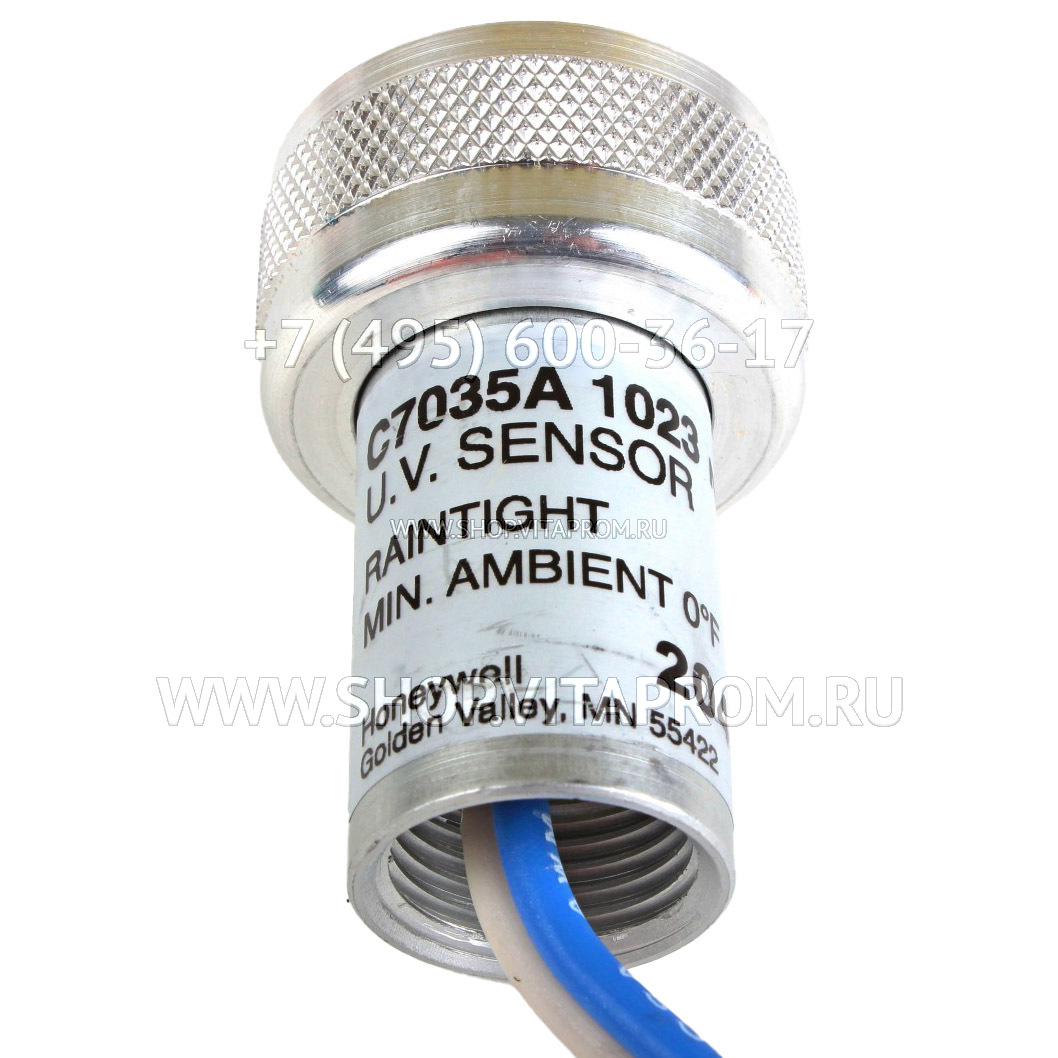

- Датчик контроля пламени C7035A1023 имеет встроенную манжету с внутренней резьбой 1-11-1/2 NPSM для установки на однодюймовой смотровой трубке.
- Корпус детектора пламени Ханивел C7035 A 1023 соответствует требованиям Underwriters Laboratories Inc. по защите от проникновения влаги и стандарту NEMA для шкафов типа 4 и 4X.
- При правильной установке C7035A 1023 могут использоваться при давлении до 5 psi.

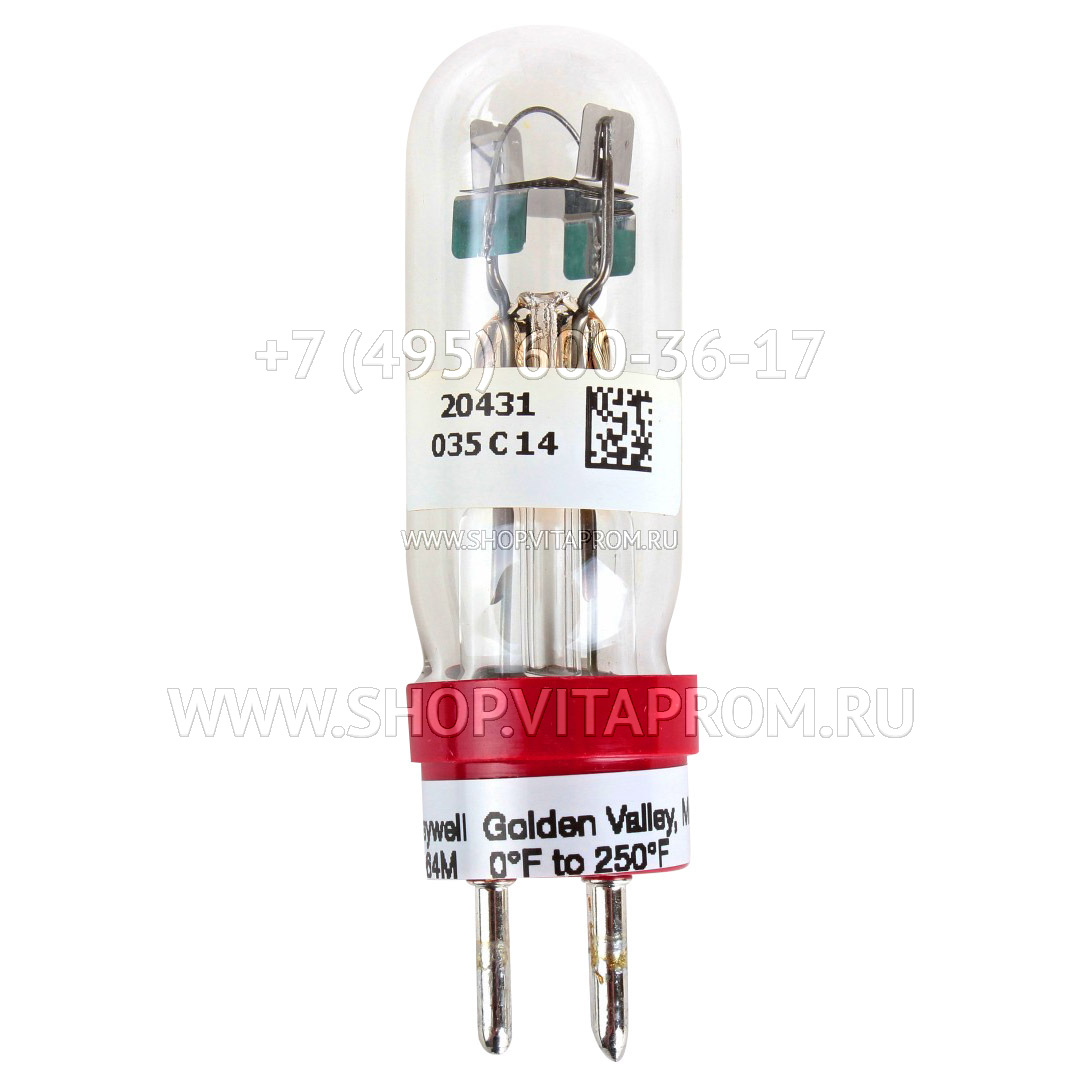

- Трубка считывания ультрафиолетового излучения C7035A 1023/U заменяется в полевых условиях.
- Два детектора пламени C7035 A 1023/B можно соединять параллельно в случаях, когда считывание пламени затруднено.
Характеристики
Обнаружение пламени: Конец пламени.
Диапазон окружающей температуры: От -18°C до +121°C или от -40°C до +121°C, в зависимости от модели.
Максимально допустимое давление: 5 psi (34,5 кПа).
Установка: Манжет с внутренней резьбой 1-11-1/2 NPSM для установки на смотровой однодюймовой трубке. (У имеющей сертификат DIN модели C7035A1064 резьба 1-11 BSP.P1)

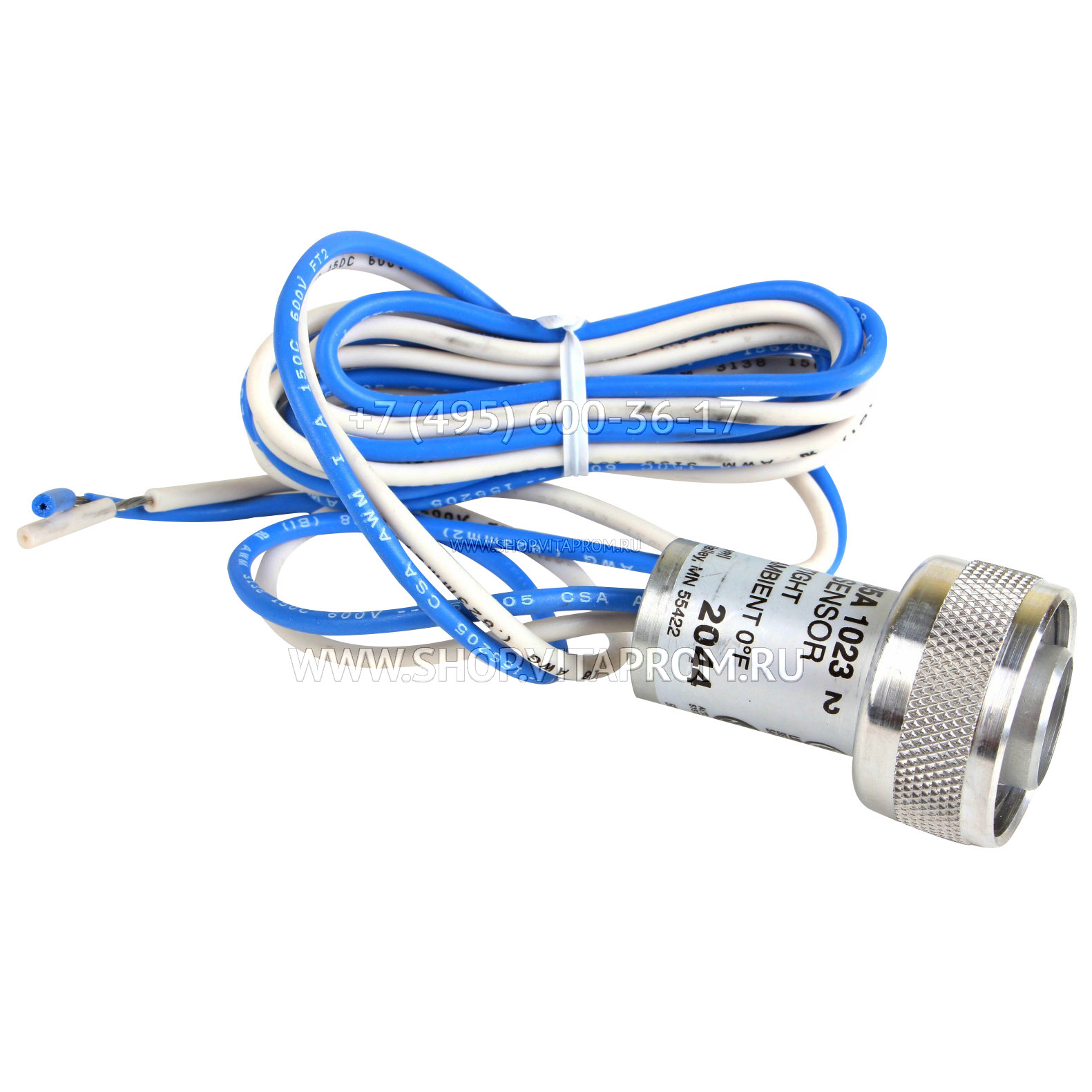

Электрические соединения: Два провода 6 футов [1.83 м], с цветной кодировкой, NEC Class 1, рассчитанные до 204°C. Одна модель поставляется с проводами длиной 12 фута [3.66 м]). Сзади детектора имеется резьба 1/2-14 NPSM для подсоединения провода.
Запасные части
- Фланцевое уплотнение 129808
- Трубка считывания ультрафиолетового излучения 139464M ‑18° – + 121°C
- Трубка считывания ультрафиолетового излучения 139464N ‑18° – + 121°C
Основные требования к установке ультрафиолетового детектора пламени
Пламя создает ультрафиолетовое излучение, которое невидимо человеческому глазу, но может фиксироваться специальной трубкой считывания ультрафиолетового излучения. Имеются два требования, которые необходимо выполнять при установке ультрафиолетового датчика:
- Детектор должен быть в зоне прямой видимости пламени.
- На детектор не должно попадать другое ультрафиолетовое излучение, прежде всего от искр зажигания.
- Детектор должен обязательно «видеть» пламя и поэтому он должен располагаться максимально близко к пламени насколько позволяют физические условия и ограничения по температуре.
Сертификация
Underwriters Laboratories Inc.: сертификат MP268.
Сертификат Canadian Standards Association: Master Report LR 95329-1.
Сертификат Factory Mutual.
Сертификат Industrial Risk Insurers.
